PE5128控制键盘不仅可以控制PE品牌系列包括PE90FH、PE8H高清数字矩阵等全系列矩阵主机，还可以直接控制多种协议的快球、DVR、NVR。 键盘外观新颖大方，拥有7寸液晶显示屏，可以解码显示同网络内的视频图像，使操作更方便直观。面板上拥有若干个宏键和自定义键、多功能键，配置四维摇杆。键盘底部有3个数据通讯端口，1个10/100/1000M网络端口自适应，每个数据通讯端口的用途和波特率可由用户自行定义，可以根据需求选择RS-232或RS-422、网络等通讯方式。 强大的宏指令功能不仅能组合不同设备的操作，还可以编辑一系列的预设功能，最大限度简化各种复杂操作。宏操作可以在电脑上编辑定义后下载到键盘上运行，多个宏键可对不同功能的宏操作进行分组管理。 PE5128自带的10/100/1000自适应网络端口使键盘能够直接与局域网上的设备进行通讯和直接解码控制前端任一网络视频图像，完成其它设备不能企及的功能。 功能简介 ●用户登陆和权限 支持1个系统管理员，3个以上用户管理员，255个操作员。 ●操作模式 1）矩阵操作模式 可控制红苹果全系列主机，包括一般操作，普通设置和菜单编程，实现对前端视频的切换，PTZ控制、实现对PE90FH、PE80H高清矩阵的简单屏幕适配，方案调用等功能。 2）DVR、NVR操作模式 可控制包括DVR、NVR面板键盘客户端具备的所有各项功能 3）球机操作模式 直接控制多协议球机、解码器等设备 4)抓拍和录像： 根据四维摇杆键盘和自定义键来抓拍实时视频图像，存储在本地SD卡或上传服务器进行存储。 ●摇杆和按键检测 键盘对摇杆中心位置、上下左右偏移量、左右旋转变化量等指标进行上电检测和上电自动监测按钮状态和复位摇杆中心位置。 ●宏指令和宏操作 将一个宏操作定义到专门的宏键上，通过不同编号的宏操作就可以执行一组操作指令。 技术指标 类型 参数 液晶屏 7”寸以上，65536色以上，显示分辨率1280×720 监控图像显示 支持1080P视频4分割画面显示，D1视频16分割画面显示； 通讯方式 网络方式、RS232、RS422 通讯速率   网络口：10/100/1000M自适应， 串口2400、4800、9600、19200 音频编码标准 G.711A 解码延时 ≤250ms 内部存储空间 2Gbits 10/100/1000M网络端口*1 可接入IP视频流，以太网控制命令收发； HDMI ×2 支持2路HDMI输出；支持1080P高清预览 其中一路为键盘液晶屏复制模式，附带自身UI界面； 另外一路为独立视频输出；HDMI视频输出分辨率最高达1920×1080@30最大4路显示，D1最多十六画面 串口 RS232*1/RS422*1（预留，用于控制矩阵/控制/配置管理/输入、输出告警等） USB2.0 支持U盘、用于保存图片 USB3.0 用于供电、视频传输、控制信号传输、语音信号传输等 电源接口 12V DC输入 32个按键 根据协议自定义按键操作； 四维摇杆 实现对球机的PTZ控制，通过按键对当前图像的抓拍； 在其它设置界面替代上下左右功能键，及“确定”功能键； 单键飞梭 实现对调阅录像的操控，包含快进、快退、帧播放、暂停/播放等控制； 在设置界面替代数字的增加和减小功能键； 语音对讲输入 1个，3.5mm立体声（电平：2.0Vp-p，阻抗：1kΩ） 音频输出 1个，3.5mm立体声（线性电平，阻抗：600Ω） 机体结构： 高强度工程塑料

  类型 参数 通讯方式 串行 (RS-485) 音频联接器 BNC 通道隔离度 -45dB 通道带宽 20KHz 信噪比 > 65dB 总谐波失真 < 1.0% 短时间波形失真 < 3.5% 音频输入信号 1Vp-p 音频输出信号 1Vp-p 最大可控制输入口数 64个 最大可控制输出口数 16个 工作温度 -10℃～ +45℃ 工作电压 主机AC 220V ±10% 50Hz 主机重量 1.6KG 主机功率 30 W 主机尺寸 430mm宽×100mm高×300mm深 安装方式 台式、19英寸标准机架均可 其它指标 由配接矩阵确定

   ● 系统配置灵活 用户可选不同配置的系统，PE50矩阵至少有8～64路视频输入，2～16路视频输出；或8～32路音视频输入， 2～ 8路音视频输出； 8～32路环接输入，2～16路输出， 用户可选前面板全功能键盘或分体主控键盘。 ● 前面板键盘和口令输入 前面板键盘可对整个系统进行初始设置、编程设置、切换控制和前端设备操作。系统设立16个用户口令，限制无关人员操作。前面板键盘LED指示灯实时指示当前系统电源、报警、通讯工作状态。 ● 与其他设备互联 可与DVR、其他品牌矩阵联网控制。 ● 中英文菜单综合设置 可在屏幕上用菜单对系统进行编程设置。 ● 内置二级汉字字库及图标 系统通过菜单编程，用字符编码来设置当前屏幕显示。 ● IP组网功能 可选通过以太网联网或连接以太网控制键盘。 ● 屏幕信息显示 每个视频输出上可叠加日期、时间、8个汉字和常用字符的可编程摄像机标题、监视器和报警信息状态， 日期格式为年/月/日，时间格式为时/分/秒，屏幕显示使用带黑框的白色字符，以增加光照变化时的读出效果，屏幕显示位置水平可调，是否显示可选。 ● 32组通用巡视切换 系统可编程8组巡视切换，每组最多可有32个摄像机画面（包括预置画面〕，画面停留时间可调，同一摄像机画面或同一摄像机多个预置位可重复出现多次。 ● 64组成组切换   系统可将多台摄像机同时切换到多台相邻的监视器上，共可有64组独立的摄像机分组，每组最多可有16台摄像机，每组可手动调用或自动巡视切换各组。 ● 系统分区控制，可连接16个键盘： 系统可最多连接16台键盘，为进一步加强操作安全可靠性，明确规定了键盘、监视器、摄像机等的受控权限。 ● 报警自动调用图像信号 系统接到报警信号时，将有发生报警防区的图像自动调用到指定监视器上显示。 ● 报警状态自动输出 系统接到报警信号时，自动启动辅助开关，打开联动的DVR等，时间可调。 ● 报警自动布、撤防时间设置 系统可通过编程，设置报警方式为自动或手动，设置报警方式为自动时，通过报警布撤防时间表设置自动启动布防、撤防。 ● 三种报警模式设置 系统可根据不同需要，设置不同报警模式 模式1：1号监视器显示系统存在的所有报警图像。 模式2：系统存在的所有监视器以递进次序显示报警画面。即第一号报警画面显示在第一号监视器上，第N号报警画面显示在第N号监视器上，一旦所有的监视器都已显示了报警图像并且都没被清除，则随后再发生的报警被依次排成一个队列，且这些排队的报警图像一直要到某个报警监视器原有的报警画面被清除时，才能被显示。 模式3：系统存在的任意一台监视器或系统存在的全部监视器，显示任意的几个报警画面。 ● 两种报警显示方式： 系统的每个报警模式都有两种显示方式 顺序方式：一种报警顺序显示操作，即用监视器顺序地显示多路报警图像。在这种方式下，各种报警点的图像将不断顺序的进行切换显示，直到报警被清除。 固定方式：一种报警固定显示操作，即用监视器固定地显示多路报警图像。在这种方式下，当第一个报警发生时，其画面显示在菜单指定的监视器上，而当第二个或更多个报警接着发生时，则按其发生的先后次序进行排队等候，直到已在显示的报警图像被清除时，才接着显示下一个报警图像。 ● 两种报警清除方式： 系统报警清除都有手动清除和自动清除，这两种清除方式都可使系统退出报警并返回到报警前的工作状态。 手动清除：操作都可通过键盘来控制报警的清除。在手动清除方式下，各个报警画面保留在它们相应的监视器上，直到这些监视器被键盘访问和报警清除。该报警画面才被清除。此时清除是立即的。 自动清除：当报警触点复位后，报警由系统自动地确认清除，报警通过触点的复位来清除完成。各个报警画面只在它们各自对应的监视器上保留与报警触点触发时间一样长的时间。一旦报警触点断开，在20秒延时后，报警画面将自动地从它的监视器上清除。这种方式试图捕捉任何瞬间的报警，一旦一个报警画面已从它的监视器上消失，则按时间次序的下一个报警画面将显示于监视器上。   ● 可控制各种云台或高速球： 系统通过解码器等控制设备控制云台或高速球转动，还可控制电动镜头和高速球的预置设置； 技术参数 类型 参数 通讯方式： RS－485、RS-422、 通讯距离： 1300米 通讯接口数量： 2个RJ11，最多连接16个PE各种键盘和多媒体操作平台，64个解码控制器 连接方式：          RS-485屏蔽双绞线 RS-422四芯控制线（网络型） 视频输入信号：     8～64个BNC插座，1VP-P /75Ω 视频输出信号 ： 2～16个BNC插座，1VP-P /75Ω 通道带宽： 12 MHz 相邻通道隔离度： ＞46dB 视频信噪比： 65 dB   微分相位：   ≤1.1度 微分增益： ≤0.6% 插入增益： ≤0.1dB 互调失真： 0.5% 同步非线性失真： 1% 亮度非线性失真：  1.5% 短时间波形失真： 3.5% 幅频特性： 1.5dB 群时延频率特性： 6ns 亮/色时延差： 2.5ns 亮/色增益差： 8% 绝缘电阻 ＞2MΩ 泄漏电流 1.15P≤0.75mA/KW 接地电阻 ≤0.2Ω 25A 视频输入信号 1Vp-p /75Ω 视频输出信号 1Vp-p /75Ω 音频输入信号 1Vp-p 音频输出信号 1Vp-p 最大可控制输入数 64个 最大可控制解码器数 64个 最大可配键盘数 16个 断电记忆保护 10年 工作电压： AC220V ±10%  50/60 HZ 额定功率： 约30瓦  工作温度： -10℃～ +35℃ 主机尺寸： 430mm宽×100mm高×300mm深 安装方式： 台式、19英寸标准机架均可 an style='font-family:宋体'>单机控制模块：   实现矩阵所有功能和管理，提供RS-485 、RS-232 、RS-422接口和菜单显示BNC输出口 PE50M数据/视频接收缓冲模块： 提供通讯输入、输出接口和视频输入缓冲接口

   ●预组装模块式结构 PE50M系统可包含一个或多个矩阵切换机箱，机箱中有电源模块、通讯模块、所需视频输入/缓冲模块（VIM）、视频输出及字符叠加模块（VOM），以及相应的后面板。简化了矩阵切换控制器的选择，给用户提供方便。 ●系统配置灵活 用户可选不同配置的系统，PE50M单机至少有8～128路视频输入，4～16路视频输出；可扩展到 256路视频输入，32路视频输出，用户在今后的系统扩展中只需增加机箱、输入和输出模块即可。   ●控制键盘和用户口令 通过控制键盘对整个系统进行初始设置、编程设置、切换控制和前端设备操作。全交叉用户优先级控制，系统设立32个用户和不同的口令，限制无关人员操作。通过控制键盘实时指示当前系统工作状态。 ●与其他设备互联 可与DVR、其他品牌矩阵联网控制。 ●IP组网功能 可选通过以太网联网或连接以太网控制键盘。 ●中英文菜单综合设置 菜单输出接口连接监视器，可在菜单中对系统进行编程设置。 ●内置二级汉字字库及图标 系统通过菜单编程，用字符编码来设置当前屏幕显示。 ●屏幕信息显示 每个视频输出上可叠加日期、时间、8个汉字和常用字符的可编程摄像机标题、监视器和报警信息状态， 日期格式为年/月/日，时间格式为时/分/秒，屏幕显示使用带黑框的白色字符，以增加光照变化时的读出效果，屏幕显示位置水平可调，是否显示可选。 ●32组通用巡视切换 系统可编程8组巡视切换，每组最多可有32个摄像机画面（包括预置画面〕，画面停留时间可调，同一摄像机画面或同一摄像机多个预置位可重复出现多次。 ●64组成组切换 系统可将多台摄像机同时切换到多台相邻的监视器上，共可有64组独立的摄像机组，每组最多可有16台摄像机，每组可手动调用或自动巡视切换各组。 ●系统分区控制，连接键盘数量不限制 系统连接键盘数量不限制，规定了键盘用户、监视器、摄像机等的受控权限。 ●报警自动调用图像信号 系统接到报警信号时，将有发生报警防区的图像自动调用到指定监视器上显示。 ●报警状态自动输出 系统接到报警信号时，自动启动辅助开关，打开联动的DVR等，时间可调。 ●报警自动布、撤防时间设置 系统可通过编程，设置报警方式为自动或手动；设置报警方式为自动时，通过报警布撤防时间表设置成自动启动布防、撤防。 ●三种报警模式设置： 系统可根据不同需要，设置不同模式报警 模式1：1号监视器显示系统存在的所有报警图像。 模式2：系统存在的所有监视器以递进次序显示报警画面。即第一号报警画面显示在第一号监视器上，第N号报警画面显示在第N号监视器上，一旦所有的监视器都已显示了报警图像并且都没被清除，则随后再发生的报警被依次排成一个队列，且这些排队的报警图像一直要到某个报警监视器原有的报警画面被清除时，才能被显示。 模式3：系统存在的任意一台监视器或系统存在的全部监视器，显示任意的几个报警画面。 ●两种报警显示方式 系统有两种报警显示方式，模式1有顺序方式和固定方式；模式2、模式3只有固定方式。 顺序方式：一种报警顺序显示操作，即用监视器顺序地显示多路报警图像。在这种方式下，各种报警点的图像将不断顺序的进行切换显示，直到报警被清除。 固定方式：一种报警固定显示操作，即用监视器固定地显示多路报警图像。在这种方式下，当第一个报警发生时，其画面显示在菜单指定的监视器上，而当第二个或更多个报警接着发生时，则按其发生的先后次序进行排对等候，直到已在显示的报警图像被清除时，才接着显示下一个报警图像。 ●两种报警清除方式 系统报警清除都有手动清除和自动清除，这两种清除方式都可使系统退出报警并返回到报警前的工作状态。 手动清除：操作都可通过键盘来控制报警的清除。在手动清除方式下，各个报警画面保留在它们相应的监视器上，直到这些监视器被键盘访问和报警清除。该报警画面才被清除。此时清除是立即的。 自动清除：当报警触点复位后，报警由系统自动地确认清除，报警通过触点的复位来清除完成。各个报警画面只在它们各自对应的监视器上保留与报警触点触发时间一样长的时间。一旦报警触点断开，在20秒延时后，报警画面将自动地从它的监视器上清除。这种方式试图捕捉任何瞬间的报警，一旦一个报警画面已从它的监视器上消失，则按时间次序的下一个报警画面将显示于监视器上。   ●可控制各种云台或高速球： 系统通过解码器等控制设备控制云台或高速球转动，以及电动镜头和高速球的预置功能。 技术参数 类型 参数 通讯方式： RS-422（NET型具备）、RS-485、RS-232 通讯距离： 1300米 通讯接口： 1个RJ11高速数据接口，连接扩展箱 1个RJ11键盘数据接口连接32台PE各种键盘 1个RJ11接口 3个接线式插座解码器数据接口 连接方式：           屏蔽双绞线 机箱容量：         21槽 视频输入板数量：    16块 视频输入板容量：    8路BNC输入，1个8路DB扩展环接输出 视频输出板数量：  4块 视频输出板数量：   4路BNC输出，3个DB扩展环接输入 视频输入信号：     BNC插座，1VP-P /75Ω 视频输出信号 ：    BNC插座，1VP-P /75Ω 音频输入信号：     BNC插座，1VP-P 音频输出信号：     BNC插座，1VP-P 通道带宽：            16 MHZ 相邻通道隔离度：         ＞46dB 视频信噪比：        65 dB 微分相位：             ≤1.1度 微分增益：            ≤0.6% 插入增益：             ≤0.1dB 互调失真：             0.5% 同步非线性失真：       1% 亮度非线性失真：       1.5% 短时间波形失真：       3.5% 幅频特性：             1.5dB 群时延频率特性：     6NS 亮/色时延差：          2.5NS 亮/色增益差：          8% 工作电压：            AC220V ±10%  50/60 HZ 额定功率：                 约50瓦 工作温度：             -10℃～ +45℃  主机尺寸：              430mm宽×372mm深×246mm高 安装方式：             19英寸标准机架 系统部件介绍 PE5001CPM矩阵机箱： 单机箱设21个插槽，内置电源模块；用于一级矩阵； PE5002CPM视频机箱： 单机箱设21个插槽，内置电源模块；用于二级矩阵； PE5008VIM视频输入模块： 提供8路视频输入； PE5004VOM视频输出模块： 提供4路视频输出；带时间、日期、摄像机标题、状态信息； PE5001CPU单机控制模块： 实现矩阵所有功能和管理，提供RS-485 、RS-232 、RS-422接口和菜单显示BNC输出口 PE50M数据/视频接收缓冲模块： 提供通讯输入、输出接口和视频输入缓冲接口

 ●高密度预组装模块化结构 PE60系统可包含一个或多个矩阵切换机箱，机箱中有控制模块、通讯模块、视频输入/缓冲模块（VIM）、视频输出和字符叠加模块（VOM）。简化了矩阵切换控制器的选择，给用户提供方便。 ●系统配置灵活 用户可选不同配置的系统， 单机视频输入16～256路，视频输出8～32路；可扩展到1024路视频输入，128路视频输出。 ●控制键盘和用户口令 通过控制键盘对整个系统进行初始设置、编程设置、切换控制和前端设备操作。全交叉用户优先级控制，系统设立64个用户和不同的口令，限制无关人员操作。通过控制键盘实时指示当前系统工作状态。 ●IP组网功能 可选通过以太网联网或连接以太网控制键盘。 ●与其他设备互联 可与DVR、其他品牌矩阵联网控制。 ●屏幕菜单设置 通过菜单输出接口连接监视器，用全功能控制键盘在屏幕菜单上对系统参数进行编程设置。 ●内置二级汉字字库及图标 系统可通过菜单编程或用随机附送的软件用普通PC机对摄像机标题进行设置。 ●屏幕信息显示 每个视频输出上可叠加日期、时间、8个汉字和常用字符的可编程摄像机标题、监视器和报警信息状态，屏幕显示使用带黑框的白色字符，以增加光照变化时的读出效果，可调字符显示位置，可选屏幕信息是否显示。 ●32组通用巡视切换 系统可编程32组巡视切换，每组最多可有32个摄像机画面（包括预置画面），画面停留时间可设，同一摄像机画面可重复多次显示或调用同一摄像机的多个预置位。 ●8组64步成组切换 系统可将多台摄像机同时切换到多台相邻的监视器上，共可有512个独立的摄像机分组，每组最多可有16台监视器，每组可手动调用或自动巡视切换各组； ●4个群组切换 群组切换指在各群对应的监视器组上进行同步选步或自动切换； ●系统分区控制，连接键盘数量不限 系统可设置32个以上用户，可同时登陆多个相同用户，各用户对摄像机权限可交叉配置达10个等级； ●PC管理设置所有的运行参数，并可以利用PC保存和恢复所有运行参数包括： 用户密码设置；对摄像机权限进行设置；对报警探头的控制权限设置；对监视器的控制权限进行设置；运行参数巡航队列设置；运行参数报警成组设置；运行参数报警探头设置；运行参数成组切换设置；运行参数摄像机对监视器设置；运行参数摄像机标题设置；运行参数监视器群设置。 ●报警自动调用图像信号： 系统接到报警信号时，将有发生报警防区的图像自动调用到指定监视器上显示； ●报警状态自动输出： 系统接到报警信号时，自动启动辅助开关，打开联动录像机等，时间可调； ●报警自动布、撤防时间设置： 系统可通过编程，设置报警方式为自动或手动，设置报警方式为自动时，通过报警布撤防时间表设置，自动启动布防、撤防； ●报警群组： 对于每个防区，最多8个摄像机与之对应，当这个防区发生报警时，8个摄像机画面同时在8台监视器上显示，用户可从不同角度更直观的看到报警现场的情况； ●四种报警模式设置： 系统可根据不同需要，设置不同报警模式 模式1：1号监视器显示系统存在的所有报警图像。 模式2：系统存在的所有监视器以递进次序显示报警画面。即第一号报警画面显示在第一号监视器上，第N号报警画面显示在第N号监视器上，一旦所有的监视器都已显示了报警图像并且都没被清除，则随后再发生的报警被依次排成一个队列，且这些排队的报警图像一直要到某个报警监视器原有的报警画面被清除时，才能被显示。 模式3：系统存在的任意一台监视器或系统存在的全部监视器，显示任意的几个报警画面。 模式4：系统已设置的同一防区探头报警在各监视器上群组显示，防区与摄像机的对应关于由报警群组菜单决定。如有防区报警，则它会调用报警群组中对应8个监视器对应的报警信息输出。 ●两种报警显示方式： 系统有两种报警显示方式，模式1有顺序方式和固定方式；模式2、模式3只有固定方式。 顺序方式：一种报警顺序显示操作，即用监视器顺序地显示多路报警图像。在这种方式下，各种报警点的图像将不断顺序的进行切换显示，直到报警被清除。 固定方式：一种报警固定显示操作，即用监视器固定地显示多路报警图像。在这种方式下，当第一个报警发生时，其画面显示在菜单指定的监视器上，而当第二个或更多个报警接着发生时，则按其发生的先后次序进行排对等候，直到已在显示的报警图像被清除时，才接着显示下一个报警图像。 ●两种报警清除方式： 系统报警清除都有手动清除和自动清除，这两种清除方式都可使系统退出报警并返回到报警前的工作状态。手动清除：操作都可通过键盘来控制报警的清除。在手动清除方式下，各个报警画面保留在它们相应的监视器上，直到这些监视器被键盘访问和报警清除。该报警画面才被清除。此时清除是立即的。 自动清除：当报警触点复位后，报警由系统自动地确认清除，报警通过触点的复位来清除完成。各个报警画面只在它们各自对应的监视器上保留与报警触点触发时间一样长的时间。一旦报警触点断开，在20秒延时后，报警画面将自动地从它的监视器上清除。这种方式试图捕捉任何瞬间的报警，一旦一个报警画面已从它的监视器上消失，则按时间次序的下一个报警画面将显示于监视器上。 ●报警事件屏幕显示和打印查询： 系统可屏幕显示和打印查询主机重要存储数据，如"开机时间"、"关机时间"、"布防时间"、"撤防时间"、"报警时间"。 ●多模式控制总线： 总线为多模式总线，有6个RS-485通讯口，用于解码器，码转换器的连接，1个RS-232通讯口，用于电脑通讯进行系统设置，4个RS-422通讯口，用于键盘的连接，3个P总线，用于矩阵主机高速总线，报警箱的连接及备用。 ●可控制各种云台或高速球： 系统通过解码器等控制设备控制云台或高速球转动，还可控制电动镜头和高速球的预置设置。 技术参数 类型 参数 通讯方式 RS-422、RS-485、RS-232、P总线 通讯速率 9600 bits/s 连接方式 RS-422 RJ11座（全双工端口） RS-232 RJ11座（PC编程输入端口） P总线  RJ11座（连接音视频扩展箱与报警箱） RS-485 三芯5.08座（单工 云台解码器端口） 通道带宽 12 MHz 相邻通道隔离度 ＞46db 视频信噪比 65 dB 微分相位 ≤1.1度 微分增益 ≤0.6% 插入增益 ≤0.1db 同步非线性失真 1% 亮度非线性失真 1.5% 互调失真 0.5% 幅频特性 1.5db 短时间波形失真 3.5% 群时延频率特性 6ns 亮/色时延差 2.5ns 亮/色增益差 8% 绝缘电阻 >2MΩ 泄漏电流 1.15P≤0.75mA/KW 接地电阻 ≤0.2Ω 25A 视频输入信号 1Vp-p /75Ω 视频输出信号 1Vp-p 音频输入信号 1Vp-p/1.2kΩ 音频输出信号 1Vp-p 最大视频输入输出数 1024×128 最大可控制解码器数 1024 最大可配键盘数 32个 断电记忆保护 10年 工作环境温度 -10℃ ～ +45℃ 工作电压 AC 220V ±10%  50 Hz 主机功率 70 W（满容量） 主机重量 29KG（满容量） 主机尺寸(V4.0) 483 mm宽×461 mm深×399mm高（带标配安装机耳） 安装方式 19″标准机架 系统部件介绍 PE6001CPM矩阵机箱 单机箱21个插槽，用于一级矩阵 PE6002CPM视频机箱 单机箱21个插槽，用于二级矩阵 PE6016VIM视频输入模块 提供16路视频输入 PE6008VOM视频输出模块 提供8路视频输出，带时间、日期、摄像机标题、状态信息 PE6001CPU单机控制模块 实现矩阵所有功能和管理，提供RS-485 、RS-232 、RS-422、P总线接口和菜单显示BNC输出口 PE60M32DB数据/视频输出缓冲模块 提供通讯输入、输出和视频输出缓冲接口

 PE50S系列矩阵是一种网络化、模块化的预组装主机，不但具备音/视频采集、切换控制、前端控制、报警控制、信号传输、显示记录等多项功能，还可作为中央控制平台集成DVR、视频服务器等设备进行音/视频信号的存储传输等，组成功能完善，监控防范能力强大的综合控制系统。 产品功能 ●           强大的网络级联功能： 采用全局管理方式对监控辖区内所有资源统一编号，实现任意网络拓扑结构，矩阵组网级数和台数不受限。 ●           系统规模更加庞大： PE50S系列模块化视频输入板（PE50SVIM）每块模块的容量达到16路。视频输出板（PE50SVOM）每块模块的容量达到8路；单机容量最大可实现256路输入32路输出；整个系统更可以扩展至65535路超级容量，满足超大系统的要求。 ●    系统配置灵活： PE50S采用工业级专用芯片，模块化、集成化设计，系统配置极其灵活，扩容十分方便。系统输入输出为模块化配置，系统扩展只需通过配置不同的机箱和插卡即可实现。                       ●           多层保障保证稳定： PE50S支持单机双电源热备份和外置双CPU 热备份，支持带电热拔即插即用技术，稳定性更好。   ●           更好的兼容性： PE50S可兼容目前国内外主流的多种矩阵及解码器，可与这些矩阵联网通信完成控制功能。 ●           个性化的编程功能： PE50S不仅具有一般监控系统对于云台、镜头、灯光、录像机、风扇雨刷、报警联动等各种可控设备的控制功能，还可对其进行灵活个性化的编程。 可将图像监控、防盗报警、门禁考勤、设备监控、一卡通、楼宇设备、GIS系统、会议电视等智能化管理及监控功能，在一个平台上协同管理和工作。应用的领域从传统的DVR、安防监控领域、智能建筑集成领域、楼宇控制、机房监控、企业智能化管理到行业智能化解决方案乃至城市智能化系统应用。 技术参数 通讯连接 通讯方式 RS-422、RS-485、RS-232、TCP/IP 通讯速率    19200 bits/s、9600 bits/s、4800 bits/s、2400 bits/s 等可设 通讯连接方式 RS-422 RJ45 座（全双工端口） RS-232 RJ45 座 RS-485 三芯3.81座（半双工） 系统配置 系统用户数 255 视频容量 标准机箱   256路输入/ 32路输出 最大输入机箱   304路输入/ 8路输出 扩展最大容量   50000路输入/ 512路输出 逻辑编码数值 999999号输入/2048号输出 报警容量 50000 屏幕显示 摄像机标题16个汉字（或32个英文字符）                               全屏16行、21列汉字（或42列英文字符） 字符支持 中文/英文/拉丁文/西里尔文 断电记忆时间 10年 视频参数 视频输入 1Vp-p/75Ω 复合信号 视频输出 1Vp-p/75Ω 复合信号 信号噪声比 >60dB（未加权） >70dB（加权） 通道带宽 5Hz～8MHz（1Vp-p 带滤波） 20MHz（1Vp-p，-3dB 不带滤波） 65MHz（20mVp-p，-3dB 不带滤波 插入增益

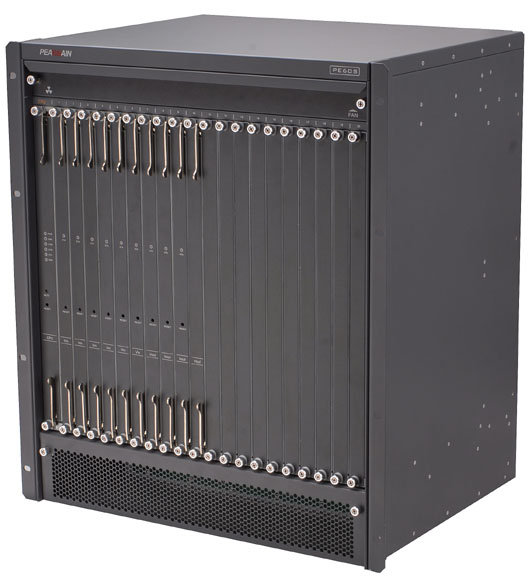

 ●           强大的网络级联功能： 采用全局管理方式对监控辖区内所有资源统一编号，实现任意网络拓扑结构，矩阵组网级数和台数不受限。 ●           系统规模更加庞大： PE60S矩阵视频输入板（PE60SVIM）每块模块的容量达到32路。视频输出板（PE60SVOM）每块模块的容量达到16路；单机容量最大可实现608路输入；整个系统更可以扩展至65535路超级容量，满足超大系统的要求。 ●           系统配置灵活： PE60S采用工业级专用芯片，模块化、集成化设计，系统配置极其灵活，扩容十分方便。系统输入输出为模块化配置，系统扩展只需通过配置不同的机箱和插卡即可实现。 l              多层保障保证稳定： PE60S支持单机双电源热备份和外置双CPU 热备份，支持带电热拔即插即用技术，稳定性更好。 ●           更好的兼容性： PE60S可兼容目前国内外主流的多种矩阵及解码器，可与这些矩阵联网通信完成控制功能。 ●           个性化的编程功能： PE60S不仅具有一般监控系统对于云台、镜头、灯光、录像机、风扇雨刷、报警联动等各种可控设备的控制功能，还可对其进行灵活个性化的编程。 可将图像监控、防盗报警、门禁考勤、设备监控、一卡通、楼宇设备、GIS系统、会议电视等智能化管理及监控功能，在一个平台上协同管理和工作。应用的领域从传统的DVR、安防监控领域、智能建筑集成领域、楼宇控制、机房监控、企业智能化管理到行业智能化解决方案乃至城市智能化系统应用。 完善的智能化网管功能： PE60S可提供网管功能，可通过数据线与每一个机箱的控制卡相连，直接监测每个部件的运行状况，对输入的所有视频进行检测，对系统进行实时监控，即时发现问题，从而保证系统运转顺畅，充分发挥监控功能。 特色功能： ●监视器信息显示 分实时消息显示和预设项目显示两种，不仅可以显示各种系统运行状况，还可以在任意监视器的任意位置显示用户自定义的信息。 ●视频切换 PE60S可将任意摄像机画面或某个摄像机中设置好的预置位切换到任一监视器上显示。PE60S的主体由全交叉的矩阵开关构成，可以实现自动切换、单步切换、巡视切换、成组切换的功能。 ●摄像机画面屏蔽和加入 PE60S可以按摄像机编号顺序自动切换显示画面，并对自动切换序列中的画面选择跳过或重新加入。 ●报警自动切换 PE60S可接入报警输入、输出信号，并可选串行RS-485总线或以太网控制方式。系统收到报警信号时能够联动单步切换、调用预置位、录像机及警号等，并将报警信息显示在监视器上。报警时调用某个图像、图像的驻留时间、预置位等都可进行设置。 ●视频检测 实时检测视频状态，视频图像一旦丢失，记入系统日志，同时在监视器上提示。 ●音频切换 与视频切换同理，可将音源输入切换到监视器或录像机上，该音频切换可以与视频任意对应。 ●报警控制 强大的防区菜单设置和多样灵活的报警布、撤防方式和报警的处理方式/报警清除方式。 ●宏指令 可以将用户的一系列操作进行组合，操作人员只需一个指令即可完成。同时，系统可自动调用宏指令，实现系统的智能化操作。 ●云台控制 可对云台、镜头、灯光、雨刷等进行控制。 ●权限分配 通过系统分类权限的控制，对键盘（用户）、监视器、摄像机的控制范围和级别进行授权。 ●键盘、软件平台控制 最多可由255个键盘或多媒体控制平台对矩阵进行控制。 ●系统日志 矩阵会自动记录实时状态信息和运行数据，如开机时间、关机时间、布防时间、撤防时间、报警时间、用户登录、注销等。日志信息可输出到计算机进行备份。 ●多模式控制总线 具有8个RS-485通讯口、3个RS-422通讯口、1个RS-232通讯口（2种接口形式）、一个10/100M网络端口。 ●联网功能 主要有RS-422通信和TCP/IP网络两种联网功能。联网可以是任意网络拓扑结构，组网层数只受限于视频指标，组网矩阵台数不受限。 技术参数 通讯连接 通讯方式 RS-422、RS-485、RS-232、TCP/IP 通讯速率    19200 bits/s、9600 bits/s、4800 bits/s、2400 bits/s 等可设 通讯连接方式 RS-422 RJ45 座（全双工端口） RS-232 RJ45 座/DB9孔座 RS-485 三芯3.81座（半双工） 系统配置 系统用户数 255 视频容量 标准机箱   512路输入/ 64路输出 最大输入机箱   608路输入/ 16路输出 扩展最大容量   50000路输入/ 512路输出 逻辑编码数值 999999号输入/2048号输出 报警容量 50000 屏幕显示 摄像机标题16个汉字（或32个英文字符）                               全屏16行、21列汉字（或42列英文字符） 字符支持 中文/英文/拉丁文/西里尔文 断电记忆时间 10年 视频参数 视频输入 1Vp-p/75Ω 复合信号 视频输出 1Vp-p/75Ω 复合信号 信号噪声比 >60dB（未加权） >70dB（加权） 通道带宽 5Hz～8MHz（1Vp-p 带滤波） 20MHz（1Vp-p，-3dB 不带滤波） 65MHz（20mVp-p，-3dB 不带滤波 插入增益

PM70系列高清数字网络矩阵红苹果PM70系列高清数字网络矩阵是红苹果电子最新研发的一款高清网络解码矩阵。它结合最新的网络编解码技术，充分考虑市场需求，适用于各种场合，是一款技术先进、功能实用、使用便捷的高清网络上墙设备。红苹果PM70系列可以将前端高清网络摄像机或平台软件通过网络传过来的压缩视频数据解码还原为高清数字信号输出至高清监视器、高清液晶显示设备上。通过控制键盘、客户端实现IPcamera视频图像调用控制，实现图像分割、拼接，预案调用等显示方式，实现实时语音对讲，报警联动输出等功能。可应用于高清矩阵系统解决方案中。本系统还可作为独立网络解码器设备使用，直接连接显示设备输出。【具备集成能力的纯硬件高清数字平台】 【图像切换】 可以通过键盘/客户端进行视频的切换。 【前端控制（PTZ）】 可以通过键盘/客户端对前端网络球机、云台进行上下左右、三可变、预置位等PTZ功能的操控。 【图像分割】 单通道实现4、9、16画面分割显示。 【图像拼接】 通过键盘、客户端实现任意输出端口拼接显示。 【输出扩展】 多台设备输出可拼接成一幅图像。 【虚拟通道】 自动或手动定义窗口的通道号。 【人机互动】 键盘、客户端与高清网络矩阵之间通过文字和图标实现互动功能。 【超强接入】 行业主流厂商IPC接入和标准onvif接入 【语音对讲】 配套红苹果对讲设备，实现前后端之间的监听、对讲功能； 【DVI-I输入端口】 设备支持DVI-I信号输入，支持电脑信号、会议设备的接入； 【报警联动】 配套第三方报警主机厂家，实现图像、声光等报警联动功能 【提供第三方设备接入端口】 【任意开窗功能】 输出通道支持任意开窗显示 【产品端口介绍】 【正面】 【背面】 ① 输出端口 DVI-I:支持DVI-D和VGA(RGBHV)输出，支持大屏信息查询； ② 输入端口 DVI-I:支持DVI-D和VGA(RGBHV)输入： ③ 网口(RJ45)：千兆网口； ④ 通讯端口（RJ45）：RS422/RS232通讯端口； ⑤ 音频输出：Ф3.5 耳机插座； ⑥ 音频输入：Ф3.5 耳机插座； ⑦ 报警输出：报警开关量输出端口，提供2路开关量信号； ⑧ 电源接口和开关：AC 110~220V电源端口 【PM70 平台系统拓扑图】 【产品亮点】 具备系统集成能力的纯硬件高清数字平台； 支持标准ONVIF接入和行业主流厂商IPC接入能力； 具备强大的图像管理功能； 内嵌人机互动引擎具备良好的用户体验； 单设备最大支持8屏拼接，可级联扩展到72屏拼接； 支持1路DVI / VGA / YPbPr数字信号输入； 支持8路DVI-I视频输出； 支持视频输出分割显示，实现 规格与参数接口参数DVI输入1路，DVI-I，支持DVI/VGA/YPbPr信号输入；可选不同型号满足8路DVI信号输入DVI输出8路，DVI-I，支持DVI/VGA信号输出；支持大屏信息查询；可选不同型号满足4路DVI信号输出以太网3路，100M/1000M自适应RJ45以太网口；音频输入1路，采用Ф3.5耳机插座；音频输出4路，采用Ф3.5耳机插座；报警输出2路，报警开关量输出，采用3.81连接器；RS232/RS4221个RS232及1个RS422接口，采用RJ45连接；视频参数网络视频解码H.264、MPEG4；网络视频输入1080P、720P、D1；DVI输入分辨率1024×768P@60Hz、1280×720P@60Hz、1920×1080P@60Hz、1920×1080I@60Hz、1920×1080P@50Hz、1920×1080I@50Hz；DVI输出分辨率1024×768P@60Hz、1280×720P@60Hz、1366×768P@60Hz、1920×1080P@60Hz；；视频解码显示单机最大支持16路1080P@30Hz、36路720P、64路D1解码显示；1080P@50Hz、1080P@60Hz、200～500万单机支持4路，最大路数根据实际测试情况；大屏拼接显示单机支持8屏任意拼接显示，多设备级联最大支持72屏拼接；单屏分割显示分别支持4、9、16分屏；1080P最大支持4分屏显示，720P最大支持9分屏显示；D1最大支持16分屏显示；OSD信息支持中英文字符叠加；支持时间显示，支持Monitor、win号显示；支持标题叠加，单屏最大支持16标题叠加，每标题最大支持20个字符；支持告警信息显示；音频参数音频编解码支持G.711、G.726、ADPCM音频编解码；开启/静音可全局设置，可单通道快捷操作；音频输入支持1路音频编码，可启用和关闭音频输入；音频切换4路输出任意切换；广播/对讲支持单路音频对讲；在同一局域网内支持区域广播；同一局域网内支持全区域广播；管理及维护基本应用多用户登陆/注销，最大支持72用户同时在线；支持视频切换及控制；支持分割显示模式操作；自动巡检，方案设置及调用；支持存储视频回放显示；系统管理及配置支持WEB配置、配置信息导入/导出；提供协议接口，可通过客户端或平台对设备进行管理和配置；权限分配和权限管理；系统维护系统日志；故障检测及报告；支持在线升级；其它平台对接支持平台对接；系统级联最大支持9台设备级联，可实现72屏幕拼接应用；系统联网通过平台，最大支持3级联网应用；时间同步具备内部RTC功能，多设备级联支持时间自动同步功能；提供标准接口，可与系统内时间服务器同步；报警输入支持网络报警信息接入；报警输出可提供2路报警开关量输出和网络报警输出；报警处理可提供多种报警事件处理模式；屏幕控制提供屏幕控制接口，可实现大屏控制；屏幕最佳分辨率识别支持主流大屏最佳分辨率识别；最大解码延时250ms设备功耗＜100W设备工作温度0～55℃；设备工作湿度10%～90%；机械结构1U标准结构设计；Ø         网络高清解码上墙显示管理；Ø         支持语音功能，可实现监听、广播、对讲等应用需求；Ø         低成本全网络可视听化解决方案；Ø         多设备级联可实现大规模网络解码上墙显示应用；Ø         可实现分布式节点应用及系统统一管理和维护；Ø         可实现少量非网络高清视频接入；Ø         提升对IPC的兼容能力，可支持200万以上IPC的接入和解码显示；Ø         支持单画面显示、分割显示、拼接显示、混合显示等多种显示应用；Ø         简捷的操作界面，完善的功能应用；Ø         提供标准的第三方接入接口，完善系统集成能力；Ø         带有报警处理功能；Ø         标准1U外观，装配、连接简单；系统应用

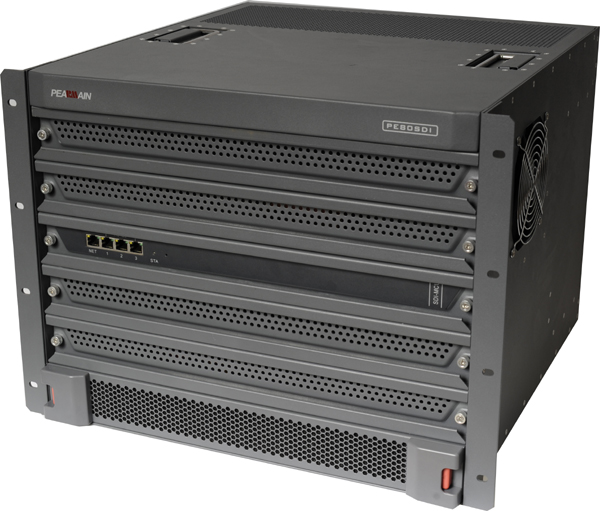

PE80H SDI高清数字矩阵PE80H  SDI高清数字矩阵是红苹果电子最新研发的一款产品。该产品技术领先，功能强大，能满足各类需求。可应用于平安城市、广播电视系统，轨道交通、医学示教系统，卫星测绘等高品质需求的数字视频显示领域。【规格齐备，支持级联】PE80H系列高清数字矩阵具备业内单机箱大容量的机型，至今市场上NO.1；高清数字矩阵之间支持级联功能，实现系统集成化【综合接入能力】PE80H系列高清数字矩阵具备各类接口的卡板，输入板卡类型：CVBS输入板，SDI输入板，DVI/VGA接口盒等；输出板卡类型，SDI输出板卡，带拼接的输出板卡，带分割输出板卡等各类型。【图控功能】输出端口实现分割显示功能任意输出端口实现拼接显示功能【支持客户端软件和键盘的操控】高清数字矩阵的操控等同于原有的模拟视频矩阵，且在配置上更人性化【自带OSD显示功能】高清数字矩阵可选配带OSD输出板，实现时间、窗口、标题、报警提示等信息的显示功能【IP接入能力】高清数字矩阵可选配网络转接盒，实现对前端不同类型的IPC解码上墙功能【灵活的配置方式】高清数字矩阵内嵌Linux系统，支持本地或远程的任意配置和控制功能【系统拓扑图】【产品亮点】高密度集成化、模块化设计支持模拟矩阵的接入和管理IPC等网络设备的接入，有强大的兼容能力实现简单灵活的组网方式支持图控显示功能支持键盘和客户端软件的控制内嵌WEB服务器，支持IE配置和控制功能预留二次开发端口、提供二次开发SDK结构合理 系统稳定PE80H 系列采用高带宽核心交换芯片,支持1920X1080分辨率，即“全高清”视频，向下兼容标清视频。严格遵循SMPTE 标准和 ITU 标准，根据电信级标准可选配外置双电源热备份，稳定性更好。可以适应 7×24 小时不间断工作状态，并且平均无故障工作时间大于 30,000 小时，为系统提供稳定可靠的信号传输切换中枢。模块化设计系统配置灵活    为了能灵活配置容量，背板采用点对点结构，不同类型单机箱满配分别为：64x32、128x32、144x144、288x288；矩阵均由1块MCU板和多块SDI输入板（DVI输入板、CVBS输入板）、多块SDI输出板（SDI拼接输出板、SDI画面分割板）组成，实现信号汇聚后，进行统一交换。PE80系统主机按照模块化、集成化设计，系统配置极其灵活，扩容十分方便。模块插板式结构，产品组成灵活、运行可靠、维护便捷、彻底解决了大规模矩阵的信号质量及生产瓶颈。        支持多种类信号混合输入    可选配不同业务板卡实现标清AV模拟视频、高清DVI视频、VGA视频等各种不同视频信号，根据项目应用的实际需求来实现多样化高清应用。支持视频输出的图像多样化处理通过选配不同的业务板对输出的视频图像的画面分割、拼接显示等高级图像处理功能。    单机箱系统规模高密度化    PE80H SDI高清数字矩阵系统采用模块插板式结构设计，输入和输出单板视频数量为8路；最大单机容量可实现288路输入和288路输出；单系统更可以全交叉扩展更大容量，满足平安城市等超大系统的应用要求。    强大的网络级联功能采用全局管理方式对监控辖区内所有资源统一编号，实现任意网络拓扑结构，矩阵组网级数和台数不受限。符合各类安防行业的各种级联、多级联网等应用。    更好的兼容性：    PE80H SDI高清数字矩阵控制系统可兼容目前国内外主流的多种矩阵及解码器协议，可与市面主流厂家矩阵或SDI前端设备通信完成控制功能。通过选配模拟标清AV输入板，可以实现将系统中所有的标清前端或原有模拟矩阵与PE80H SDI高清数字矩阵实现互联互控功能。系统兼容红苹果自有品牌的所有的矩阵控制系统的相互控制，甚至可以与其他的系统模块化矩阵系统共有MCU实现控制和管理。    可控制各种云台或高速球    根据安防系统的应用需求，实现对前端云台或高速球的PTZ控制，及特殊高级命令控制。    & ：高级命令，需以正式方式通知我司，方能实现。支持安防化的报警视频联动和报警状态设置以及报警自动布、撤防时间设置功能系统接到报警信号时，将有发生报警防区的图像自动调用到指定监视器上显示；系统接到报警信号时，自动启动辅助开关，打开联动录像机等，时间可调；系统可通过编程，设置报警方式为自动或手动，设置报警方式为自动时，通过报警布撤防时间表设置，自动启动布防、撤防。    用户口令权限设置通过控制键盘对整个系统切换控制和前端设备操作。全交叉用户优先级控制，系统设立256个用户和不同的口令，并通过用户组对用户进行管理，方便快捷的为每个用户指定全局系统资源的权限等级。通过控制键盘实时指示当前系统工作状态。    多种数字信号格式兼容符合SMPTE和ITU标准，支持高清1.5Gbps 码率，HDTV 1080P/25Hz 、1080P/30Hz视频信号切换，并且向下兼容标清信号270Mbps、360Mbps、540Mbps 等不同码率的标清SDI串行数字视频信号，和 DVB-ASI 信号的传输切换。    自适应线缆均衡自动对输入信号串行数字信号进行线缆均衡，有效的解决了数字视频信号的传输问题。    可选配时钟恢复可选输出串行数字信号进行时钟恢复处理，延长信号的传输距离，减少传输过程中的数据丢失，并且保证高品质的信号质量。可选配OSD叠加功能可选输出串行数字信号进行OSD叠加功能，实现上墙图像具备 标题、时间、通道等标题信息。多层电路板保证信号极强的抗干扰性能串行数字视频矩阵切换器板均采用8到16层的电路板，提供了信号通道间极佳的隔离度和极低的电磁辐射，保证了信号传输的质量。    Web管理设置所有的运行参数，并可以利用Web保存和恢复所有运行参数包括用户通过Web方式登录矩阵，可查看并修改矩阵配置信息，导入导出系统配置信息。通过该方式对矩阵系统的用户密码；对摄像机权限进行设置；对报警探头的控制权限设置；对监视器的控制权限进行设置；运行参数巡航队列设置；运行参数报警成组设置；运行参数报警探头设置；运行参数成组切换设置；运行参数摄像机对监视器设置；运行参数摄像机标题设置；运行参数监视器群设置。对系统内部的视频输入和视频输出、用户权限、防区、监视器组、用户组、防区组、切换序列、宏指令、应急预案、系统组成等方面实现灵活的设置。通过矩阵的网管软件实现对构成系统的所有的设备如：报警、视频输入和输出业务板块和机箱温度等运行状况等进行实时监测，保证系统的稳定性运行！类型参数视频输入输入信号HD-SDI高清串行数字视频码率1.485Gps/1.4835Gps,  可选3Gbps反射损耗>15Db   5MHz ~1.5GHz信号幅度800mV  ±10%阻抗75Ω均衡100M Belden 1694A   HD-SDI200M Belden 8281A   SD-SDI视频输出输出接口HD-SDI高清串行数字视频反射损耗>15Db   5MHz ~1.5GHz,可选3G信号幅度800mV  ±10%阻抗75Ω上升/下降时间0.6ns ±100ps直流偏移0V ±0.5V时钟恢复自动输出可选配过冲抖动0.2UI控制接口能力UTP x1、RS422 x3控制协议RS422：9600bps，8bit数据，1bit停止位，无校验位连接端口4x RJ45控制软件基于BS架构一般规格电源100~240VAC  50/60Hz功率100~320W单机尺寸8U /14U/23U重量35Kg（按配置）工作温度0℃ ~ 45℃ 无冷凝存储温度-20℃ ~75℃工作湿度20% ~ 70%RH存储湿度0% ~ 90%RH,不结露平均故障时间30000小时单机容量288×288全交叉(最大机型)最大输入容量在输出＜288路时，输入可无限扩展，实现全交叉。最大输出容量288OSD字符叠加输出字符叠加功能（选配）视频丢失报警显示配合MCU，实现输入视频丢失检测

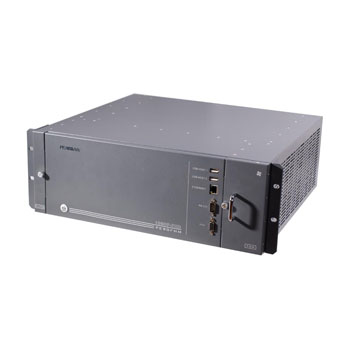

PE90FHMX 高清数字矩阵PE90FHMX高清数字矩阵是用于高清/标清、数字/模拟等多种视频上墙的专用设备。系统核心基于超大规模FPGA阵列数字视频处理、背板交换技术、视频编解码技术、流媒体适配技术和视频存储技术，其基础功能是数字高清视频信号切换矩阵，支持1920×1080P（逐行）分辨率，即“全高清”视频，向下兼容标清视频，同时具有多通道视频拼接叠加的功能和多个通道整合拼接超大屏幕输出的能力。能提供最大80路高清视频的解码、拼接及16路模拟标清视频信号的拼接、漫游和叠加。PE90FHMX能满足中、大型监控系统、指挥系统以及与传统模拟矩阵组网以适应数字和模拟混合、高清与标清系统混合构建的需求。高清IP视频解码系统最大支持80路高清视频解码，最高支持1920×1080@60P规格；支持标准H.264及RTSP码流，可连接高清网络相机或网络存储矩阵。大屏幕拼接、漫游和叠加系统支持32路高清视频在屏幕上任意拼接漫游及叠加，其余视频可进行传统切换上墙。兼容标清模拟信号输入系统最大支持64路输入，进行4分屏拼接输出，输出可任意漫游。高清DVI数字输出系统最大支持20路DVI，即最大支持20个高清屏幕拼接，分辨率最大1600×1200@60或者1920 x 1080@60。软硬件设计合理，扩展升级方便通过兼容背板设计、硬件模块化设计等技术，确保硬件上的可扩展性、可维护性及单板即插即用。通过软件的模块化设计及接口协议的标准化设计，使得软件的维护与升级很方便，易于与未来业务相适配。高效统一的网管系统，组网、管理、配置灵活PE90FHMX与其它标准监控设备可一起进行统一管理。标准化设计，兼容性强各单板的用户接口设计标准，方便与其它设备的连接。一体化组网能力PE90FHMX能与模拟矩阵、高清摄像机、标清摄像机等一起组网。良好的抗干扰和供电设计由于PE90FHMX应用的广泛性，该产品在产品设计中严格遵循ITU-T相关建议和中国监控行业标准，并充分考虑到设备可能会在条件较差的机房内工作，选用了最佳电路设计方案及优质防雷器件以增强抗干扰和防雷能力，并能抵御高压、浪涌等的严重干扰。类型参数视频输入模拟视频16路，BNC-DB44转接方式，方便工程布线电平:1.0Vp-p,阻抗75Ω，PAL/NTSC/SECAM自适应每块单板16路，最多4块单板，最大64路输入IP视频输入编码标准：H.264；传输码流：RTSP/RTP；视频支持1920x1080@60p；码流速率 2-8 Mbps/路，每块单板4路，最多5块单板，最大80路任意图像解码显示VGA/DVI/HDMI/HD-SDIVGA/DVI/HDMI/SDI自动识别，最大分辨率支持1920×1080@60；每单板4路，最多4块单板，最大16路输入视频输出输出接口DVI，BNC输出分辨率1920x1080@60 (选配)向下兼容屏幕支持每单板支持4个屏幕，最大5单板，即可支持20个屏幕；支持DLP/LCD/DID大屏幕拼接大屏幕控制拼接能力单机20屏拼接功能系统级联级联方式输入输出级联板方式，可实现多系统级联背板总线总线类型高速总线槽位数5槽交换容量28Gbps背板容量384Gbps外部接口其他网络接口IP输入口RJ45USB2．0（系统维护）RS-232串口控制报警输入输出RJ45网络方式电源220V AC±5%功耗
