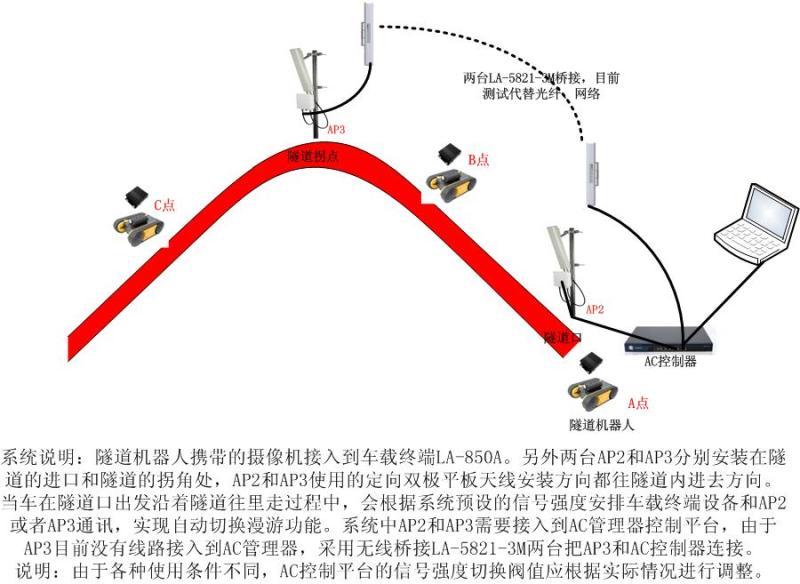

隧道临检，驾校监控，机器人移动监控案例  无线视频监控能给建设单位或机构带来直观、方便的视觉效果。它广泛用在各种场合，比如仓库的监控、重要交通要道的监控以及其它林业、水利、油田、隧道、煤矿、边防等重要位置的无线视频监控。您可以坐在自己的办公室里，就可以看到您的机构各个重要场合的实时图像情况；您还可以不离开办公室就能处理各现场的突发事件，监视事件处理的全过程，并能看到处理后的现场图像效果。一、无线视频监控技术介绍    无线视频监控以数字信号、模拟信号处理为基础，通过微波传输的方式实现信号的交换、控制、录像存储以及点播回放，并通过设立强大的中心业务平台，实现对系统内所有编解码设备及录像存储设备的统一管理与集中控制。对用户而言，仅需登录中心业务平台，即可实现全网监控资源的统一调用、浏览与使用。二、客户的现场分析    有一个隧道要用机器人检查隧道情况，以提高维护成本，本套监视系统，用的是网络高清摄像机随着机器人的移动对重要位置进行检查，隧道长10公里，要求传输监视信号稳定丢帧率低，移动机器人发射端每通过一个区域就与附近的基站连接，间隔短。然后基站接收的信号再传输到控制室后端进入NVR进行存储。三、具体的方案图LA-850A 是一款支持 300M IEE802.11AN快速漫游专用大功率无线网桥，具有高功率、高带宽、安装调试简单、全频道等高端特性，实际有效最高带宽双向高达160M，使用特定的两根全向天线通视条件下通讯距离可达 2 公里以上，每基站可接入20-30 辆驾考车辆；可广泛用于驾校科目二、科目三、游船、轨道交通、铁路等移动网络数据传输，其具备在线扫描、预连接、智能路径学习等先进功能，可在高速移动环境中提供高带宽无延时的数据漫游服务。深圳市莱安科技有限公司联系人：王工   18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦

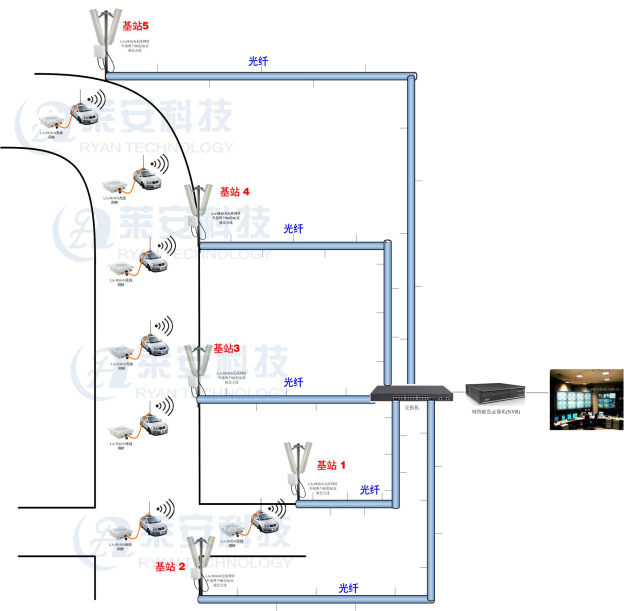

 随着基于扩频技术的无线局域网技术的迅速发展，突破了传输容量的瓶颈，使得视、音频、数据无线传输集成应用得到了进一步的发展。随着公安部 2012 年的 123 号令发布，全国大部份的驾校都开始使用电子驾考系统，使得考试更加公平严谨，同时也给智能驾考系统提出了更高的要求。驾考系统的主要难点在于移动无线视频、语音、数据实时回传系统，其特点是 数据实时性要求高、数据流量大、终端移动速度快、车辆数量不断增加、路况复杂。深圳市莱安科技科技有限公司经过一年的研发应用，开发出一套成熟的科目三专用无线通讯系统，整个系统稳定可靠已应用于多个驾校考场，客户一致评价为国内最好的科目三专用通讯系统。无线远程网络视频监控系统应能将视频、音频、数据集合在一起通过无线宽带网络传输设备进行点对点或点对多点无线传输，应是一套集影像监控、声音监控、环境监控、报警、资料存储和查询、站点集中管理等一体的高级多媒体监控管理系统。系统应基于TCP/IP协议，采用M-JPEG、MPEG4编码方式，实现单播、广播、组播功能，将监控的功能与网络技术完美结合，具有高可靠性，高集成度。产品应具有体积小、功能强、易使用、易安装，网络化管理等特点。1、 标准化：无线网络视频监控系统就是要实现在无线网络系统上的图像传输和共享。应能遵循网络协议和传输标准的要求。2、 可扩展性：由于用户以后的需求会不断发展，监控数量将随之扩大，只要增加前端设备，不用添加其他附加设备，以保证用户的投资。3、 可用性和可靠性：考虑用户的实际情况，选用的设备应采用嵌入式的操作系统，减少其他因素造成故障的可能性。 二、 方案设计原则1、系统设计    本方案设计过程中，坚持了以下设计原则：系统的先进性我公司充分注意到信息技术迅猛发展的趋势，在技术实现上适度超前。本方案中采用的技术和设备完全符合远程数字监控系统的要求。系统的实用性本方案中，我公司完全采用了目前国际、国内市场的主流技术与设备，它们已经在各种不同场合被证明是成熟和实用的技术和质量可靠的设备，并且最大限度地满足了远程数字监控系统工程目前业务和未来发展的需要，确保有关部门对本系统的投资具有良好的社会效益和经济效益。系统的易操作和可维护性在设计过程中，充分注意到系统应实现的多种功能，并照顾到今后可能发生的维护、维修的方便。系统的经济性经过系统的优化设计，我们为提供了具有最优性能价格比的方案。安全与可靠性方案设计中，自始至终将设备的质量、可靠性作为非常重要的要素来衡量，或者说方案设计决定了系统的技术水平，产品与设备的选择在一定程度上决定了系统的质量。本方案中所选用的设备均具有非常优异的质量记录，具备长时间连续稳定工作的质量保证。标准化和模块化根据远程数字监控系统结构的要求，本方案中各个子系统实现了标准化和模块化。开放性本方案设计中，考虑了系统在未来时间里可能的扩展、升级，目前的主要设备和系统均具有良好的互联与互操作性。集成性与可扩展性本方案充分考虑到远程数字监控系统所涉及的各个子系统的集成与信息共享，保证了子系统的先进性、合理性，总体结构具有兼容性和可扩展性。2、系统设计依据JGJ/T 16-92 《民用建筑电气设计规范》GA/T75-94 《安全防范工程程序与要求》GB50198—94 《民用闭路监视电视系统工程技术规范》GBJ79-85 《工业企业通信接地设计规范》GBKJ-90 《通信系统机房设计》GB50057-94 《建筑物防雷设计规范》GB50054-95 《低压配电设计规范》GBJ232—82 《电气装置安装工程施工及验收规范》GBJ93—86 《工业自动化仪表工程施工及验收规范》92DQ5 华北标办《建筑电气通用图集》GA/T 70—94 《安全防范通用图形符号》GBJ115—87 《工业电视系统工程设计规范》GB7401—87 《彩色图象质量主观评测方法》其他有关弱电技术设计要求和规范 三、该项目基本情况1、客户共有 12 辆车，每辆车需要1路摄像头与考试数据。2、每辆车致少提供 2M 以上有效带宽3、视频实时流畅传输，切换基站过程不能有丢包，音频应该清晰无杂音。4、整个路段全长 1500 米，与国内大部份的中小型考场一致，驾考中心提供一条光纤，整条道路无法再布放光纤与电源线。基站设置示意图如下：四、无线视频监控系统实施示意图：五、无线视频传输系统解决方案说明1、每辆考试车上安装1到2台网络高清摄像机（2台或者2台以上网络高清摄像机的信号通过交换机集中后），再通过LA-5810-N配合自带的全向天线，通讯有效距离可达 2公里以上，考虑到适时数据与移动特性可能带来的带宽波动结合实际环境，每辆车上采用一套LA-5810-N无线网桥来发射信号。 2、基站设置视现场环境而定，建议最好是500-800米内设置一个基站，具体点位设置由现场环境而定。而每个基站处采用一台LA-5810-N无线网桥，外接两个90度角度的5G双极天线来接收信号。3、每个基站采用光纤单独拉入中心机房，所有基站光纤进入中心机房后接入到交换机。然后再存储录像再显示。 案例图片更多解决方案请联系深圳市莱安科技有限公司联系人：王工   18926429116（微信同号）QQ：2554945968 地址：深圳市龙华新区观澜大道113号富本大厦

‍

‍

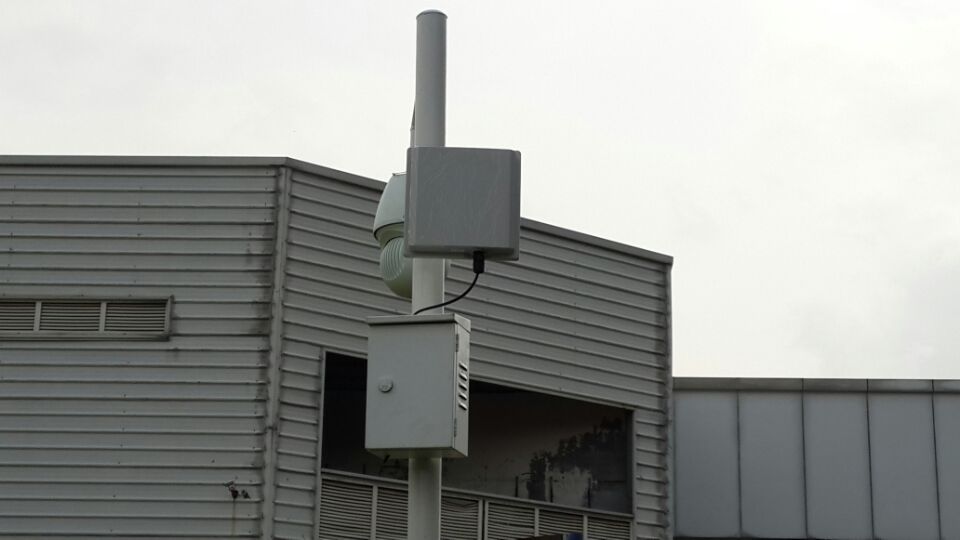

厂区实行24小时的视频监控管理，可以有效保护工厂固定资产，提高工作效率，以及对于工厂情况能够有个详细的把握，现要求做两个工业园10个监控点的无线监控，要求视频画面清晰稳定，能够实时监控，保证设备长时间运行的稳定性。系统组成整个无线数字监控系统有三部分组成：前端监控、数据回传、终端落地。前端监控主要就是负责各个景区重点位置的监控。数据回传分为两个步骤：就近汇聚、主干传输；就近汇聚是把多个节点的数据汇集到一个节点上再通过该节点回传数据管理中心。终端落地指数据回传至管理中心后数据的接入。方案制定根据项目要求，现做10个监控点位的视频传输方案，所以本次建设设计了以下方案：传输路线图如下：厂区一和厂区二分散的摄像机点位通过有线将所有摄像机连接到交换机通过无线网桥两发一收传输到环保局的汇总点，由于汇总点到控制室有遮挡，必须这一个双方都能可视的中继点，将信号中转到控制室。无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站。案例图片更多解决方案请联系 深圳市莱安科技有限公司联系人：王工   18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦

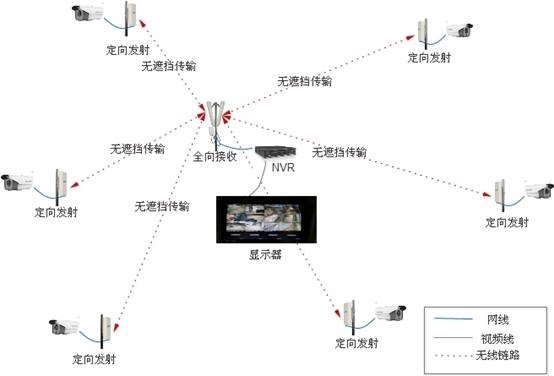

为了野营区域的安全及管理，建设一套高清监控系统，以满足科学高效的管理。中心监控站能够监控周围500到1公里范围的10个或者更多摄像机所有设备锂电池供电，每天使用10小时。方案说明由于项目要求，中心监控站能够监控周围500米到1公里范围的至少10个监控点位，所有设备用锂电池供电，每天使用12个小时，所以本次建设设计了以下方案： 方案:10个监控点位上分别装10台无线网桥的发射端，通过无线网桥分别传输到控制中心。最远距离不超过1公里。控制中心用一台全向接收的网桥接收周围10台摄像机的信号。每个监控点位装一台LA-5830f内置天线一体化的无线网桥，天线角度为水平40°/垂直30°，因此监控中心处需要装1个接收端，接收端所用无线网桥为LA-5810nt室外天线一化无线网桥，然后所有的接收端通过网线集中到nvr，最后汇入到监控中心。网络连接拓补见下图：【注】1.无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站。LA-5830F天线一体化无线网桥    LA-5830F传输距离4公里范围内无线接入的室外无线网桥，处理器使用AR9342芯片、稳定性高、速率稳定，支持设备在高温或者低温环境下稳定运行。双通道射频输出26dbm (400MW)，LA-5830F内部集成5.8G、17dbi双极一体化天线，点对点传输距离4公里，数据传输带宽100M左右。点对多点传输距离2公里，比传统铺设光纤成本低、效率高。LA-5830F自带频率检测功能，通过系统自动分析功能，可以侦测现场5G通道设备信号使用情况和强度，优化频谱以及提高频谱使用效率。系统内置看门狗功能，杜绝死机。自带信号指示灯，方便工程人员调试，通过IE设置，支持中/英文操作，可完成设备之间的连接，缩短调试时间和工作难度，提升工作效率。 二、特点和优势向下兼容802.11a,向上兼容802.11n，5.8GHz工作频段，提供高达300Mbps的高速率带宽，满足传输基于TCP/IP协议的视频、语音、数据、控制信号、多媒体信息业务。 ★集成天线，安装简便★易于部署，灵活组网★快速漫游切换机制★支持AP、客户端模式，点对点或者点对多点桥接等工作模式，使用灵活 ★发射功率可调，发射功率26dBm（400MW），以1dBm为步进★接收灵敏度高、同样距离对比其他设备可以获得更好的数据流★智能负载均衡，最大限度地提供无线网络容量★运营商级高可靠稳定性★信道频宽可调，有效利用频点资源，优化无线链路，网络传输更加稳定★现场频谱扫描软件：可以扫描5GHz全频段，并给出信号强度、具体频点、信道，方便工程调试★IP工具软件：当您忘记无线设备IP地址时，可以用（IP Config）工具软件搜索设备的IP地址★带宽管理：带宽控制以1k为单位，具有完善的QoS服务品质保障★天线校整：WEB界面自动显示接收电平值，方便工程施工、测试★多重安全措施：支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP★信道自动扫描，可自动侦测本地5.8G信道的信号干扰程度，获得洁净的频率资源★设备工业化设计、更加稳定、性能更突出★信道干扰检测，可以扫描5.8GHz全频段，方便工程调试★信号强度指示，方便天线校对，提高安装调试速度，缩短施工时间★以太网供电，省去供电问题，方便设备灵活布局，减少施工量★配置方便,管理设备操作简单★内置看门狗功能，永久杜绝死机★设备硬件定时重启功能，保证设备长期稳定运行★电信级设计标准，防水、防尘、防紫外线、宽温设计，满足各种恶劣的室外环境★系统支持中、英文操作，降低了调试难度更多解决方案请联系深圳市莱安科技有限公司联系人：王工   18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦野营露营无线视频传输系统

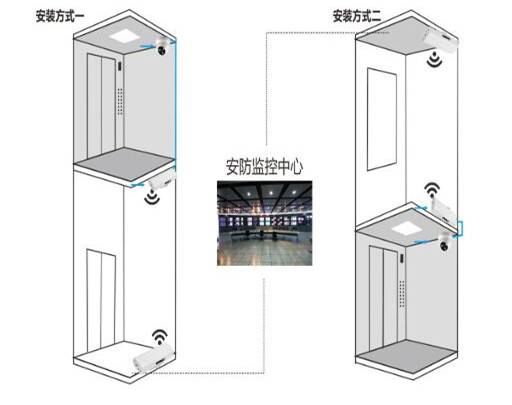

传统的电梯闭路电视视频监控系统，采用电梯专用视频线来传输电梯内的视频信号。可随着时间的推移，国内电梯用户使用量越来越高的情况下。用户普遍反映电梯视频传输线在使用过程中：每天上几百次的上下波折，一般超过半年时间后，线路开始脱皮，甚至有些折断而导致不能使用。而更换这套线路是非常复杂费时费力的工作，所以在设计电梯监控方案时需充分考虑这一点，采用无线传输设备来完成此项目，解决布线复杂、线路容易疲劳老化等问题。1.2需求分析1.采用数字网络监控，对电梯的安全情况进行24小时视频监控。2.监控电梯出现异常时，可以第一时间做出反应，可调用回访硬盘记录的监控录像，寻求解决问题的突破口和有效证据。3.监控视频需要稳定可靠，清晰流畅。1.3 方案制定电梯无线网桥传输示意图无线网桥和摄像头通过网线连接.楼顶无线传输示意图24号附近的中转点到周围的距离最远有两三百米，点位分布集中，可以做多发一收1-5号传输链路分别将电梯信号传输到中转点，然后再分两组传输到西门附近的控制中心。6-10号传输到西门附近的43号楼上做接收【注】无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站。更多解决方案请联系深圳市莱安科技有限公司联系人：王工   18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦 小区电梯无线监控视频传输系统

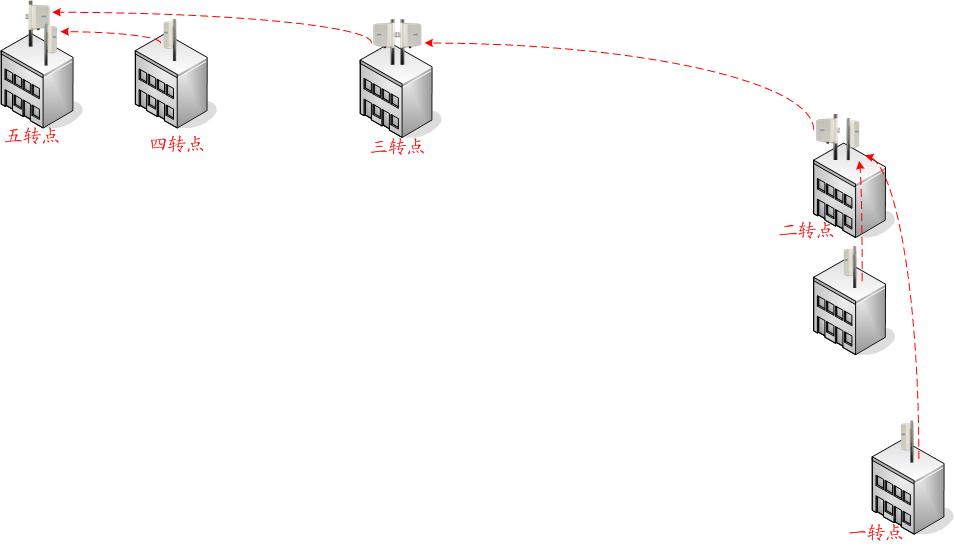

一条传输站分为5各站点，每个站点有5台200w的摄像机进行时时监控，现要求各个站点的监控画面传输到控制室能够对每个站点进行时时监看，保证画面稳定，长期使用；系统组成整个无线数字监控系统有三部分组成：前端监控、数据回传、终端落地。前端监控主要就是负责各个点重点位置的监控。数据回传分为两个步骤：就近汇聚、主干传输；就近汇聚是把多个节点的数据汇集到一个节点上再通过该节点回传数据管理中心。终端落地指数据回传至管理中心后数据的接入。 系统功能无线数字监控系统除了体现出数字监控系统的功能外还突出了无线传输功能；即远程控制摄像机、远程实时监控、远程实时通话、无线入网、多用户接入、多链路传输等。方案说明根据项目要求，现做每个中转点的视频传输方案，每个摄像机200w依照4兆码流计算带宽，所以本次建设设计了以下方案：传输路线如图：具体拓扑图如下：二号中转点分别接收一号中转点之前的信号，然后传输到三号中转点三号中转点和四号中转点分别点对点传输到五号中转点的控制室 【注】无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站。中继点必须用交换机来连接。更多解决方案请联系深圳市莱安科技有限公司联系人：王工   18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦供应站无线视频传输系统

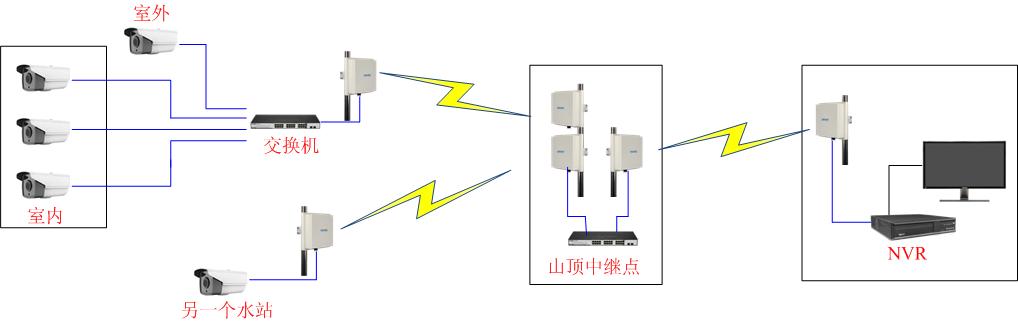

为了供水站的安全及管理，建立视频监控系统，防止出现犯罪分子在破坏饮用水源设施以及保证饮用水水源水质的安全。要求能全天候24小时实时监控。以满足科学高效的管理。 需求分析1、满足无线远距离数据传输的需求，保证高信号强度；2、视频监控设备较分散，需满足较大范围内多个视频监控设备同时接入的需求；3、设备需满足室外恶劣的使用环境，满足一定的防雷、防水及防尘等级；4、支持PoE供电，方便室外环境接入电源及满足灵活布点需求；项目要求，现做5个监控点位进行时时监控，点位分布为室内3个，室外一个和另一个水源处一个，水源离控制中心有5公里，现场没有通讯网络光纤等设备，4G流量监控高，要求用无线网桥桥接方式传输信号。传输方案制定：3个室内监控点位和室外的点位分别接入到一台交换机集中信号传输，另一个水源摄像机端装无线网桥的发射端，在山顶做无线传输中继，将前端信号接收后再传到控制室网络连接拓补见下图：【注】无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站。若前端距离远无法通过网线汇聚可以利用无线网桥将信号传输汇聚。（山上中继点考虑供电问题）LA-5839S室外天线一体化无线网桥外形尺寸 一、产品介绍LA-5839S是一款解决最后1~5公里范围内无线接入的室外无线网桥，采用最新的AR9342处理器，运行稳定，可靠性高，保证在高温或者低温环境下稳定运行。双通道射频输出26dbm (400MW)，LA-5839S系统集成5.8G、18dbi双极化天线，点对点设计传输距离5公里，双向速率可达100M左右。点对多点设计传输距离3公里。比传统铺设光纤成本低、效率高。LA-5839S自带频率侦测功能，通过自带软件分析功能，可以侦测现场5G信号设备的信道使用情况和强度，优化频谱以及提高频谱使用效率，系统具有看门狗功能，杜绝死机。系统通过IE设置，支持中/英文操作，方便工程人员调试，可完成设备之间的连接，缩短调试时间和工作难度，提升工作效率。 二、特点和优势向下兼容802.11a,向上兼容802.11n，5.8GHz工作频段，提供高达300Mbps的高速率带宽，满足传输基于TCP/IP协议的视频、语音、数据、控制信号、多媒体信息业务。 ★集成天线，安装简便★易于部署，灵活组网★快速漫游切换机制★支持AP、客户端模式，点对点或者点对多点桥接等工作模式，使用灵活 ★发射功率可调，发射功率26dBm（400MW），以1dBm为步进★接收灵敏度高、同样距离对比其他设备可以获得更好的数据流★智能负载均衡，最大限度地提供无线网络容量★运营商级的可靠稳定性★信道频宽可调，有效利用频点资源，优化无线链路，网络传输更加稳定★现场频谱扫描软件：可以扫描5GHz全频段，并给出信号强度、具体频点、信道，方便工程调试★IP工具软件：当您忘记无线设备IP地址时，可以用（IP Config）工具软件搜索设备的IP地址★带宽管理：带宽控制以1k为单位，具有完善的QoS服务品质保障★天线校整：WEB界面自动显示接收电平值，方便工程施工、测试★多重安全措施：支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP★信道自动扫描，可自动侦测本地5.8G信道的信号干扰程度，获得洁净的频率资源★设备工业化设计、更加稳定、性能更突出★信道干扰检测，可以扫描5.8GHz全频段，方便工程调试★信号强度指示，方便天线校对，提高安装调试速度，缩短施工时间★以太网供电，省去供电问题，方便设备灵活布局，减少施工量★配置方便,管理设备操作简单★内置看门狗功能，杜绝死机★支持自动定时重启功能，加速系统回复时间★设备硬件定时重启功能，保证设备长期稳定运行★电信级设计标准，防水、防尘、防紫外线、宽温设计，满足各种恶劣的室外环境★系统支持中、英文操作，降低了调试难度更多解决方案请联系深圳市莱安科技有限公司联系人：王工    18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦 供水站高清无线监控视频系统

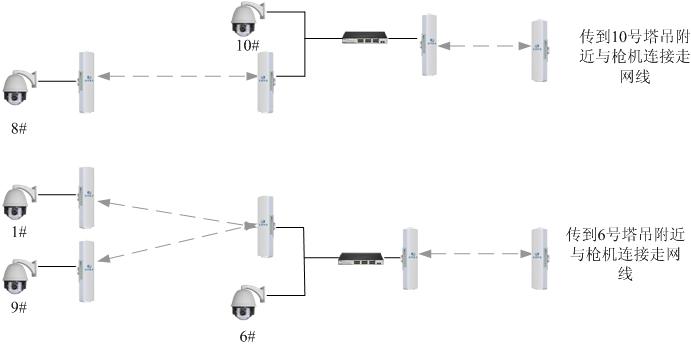

1.1建设内容描述为了小区工地的安全及管理，建设一套高清监控系统，以满足科学高效的管理。整体安装28个高清监控点，球机12个，枪机16个，其中要求球机利用无线微波的形式将信号传输至控制中心，实时监控。方案制作现场有12台塔吊，根据图纸看出分为两个部分，分别将视频传输到，围墙附近和枪机通过拉线的方式将视频传回到监控中心，具体如图：注：无线网桥必须在无遮挡的情况下才能有效的传输,如果有遮挡,只能选择避开遮挡或者是选一个至高点做中继站，网桥可以多对一，也可以一对一，1.3 设备说明     接收端：采用LA-5312A内置天线一体化无线网桥,内置 5.8G、14dbi、双极全向天线(水平60°/垂直30°)     发射端：采用LA-5312A内置天线一体化无线网桥,内置 5.8G、14dbi、双极全向天线(水平60°/垂直30°)2.1. LA-5312A无线网桥设备参数LA-5312A室外经济型无线网桥 前言：LA-5312A采用了TDMA无线技术，与标准的wifi协议不同，具备TDMA协议将优先权分配给语音/视频，以实现无缝的流传输。LA-5312A具备IP63防护标准，可防水防晒防尘防冻，能抵抗各类户外恶劣的环境。提供了辅助以太网端口，配置了拨动开关来启用 PoE 输出功能，可实现无缝的IP摄像机视频集成(支持10W以内IPC供电)。功能特点：◆高通AR9344 560MHz 工业级CPU；◆ABS材质，外观简洁大方；◆5.8GHz频段，无干扰信号持续稳定；◆设计传输2公里◆IP63防护等级，防晒防水防冻；◆64MB 高速内存；◆符合IEEE802.11a/an标准；◆300Mbps传输速率，稳定快捷；◆内置2*14dBi高增益天线，稳定传输；◆户外安装便捷，易拆易用；◆2KV雷电防护；◆ABS材质，外观简洁大方；更多解决方案请联系深圳市莱安科技有限公司联系人：王举     18926429116（微信同号）QQ：2554945968地址：深圳市龙华新区观澜大道113号富本大厦小区建筑工地塔吊无线监控视频
