ST9500DB系列单兵高清无线传输设备采用窄带无线传输方式，支持HD-SDI、HDMI高清信号的输入，最高画质可达1080P(向下兼容1080I、720P、480P、D1)，支持数字接口及模拟接口。设备主要针对单人操作使用，设计美观大方，适合单人操作或车载、机载图传应用。设备功率高达5W，功率可调、频宽可调、可手动加密。发射设备可以定制HDMI高清输入信号（同时具备CVBS模拟信号视频输入功能），也可以定制SDI高清信号输入（同时具备CVBS模拟信号视频输入功能），具备单向RS232串口数据传输功能，可以将前方的串口数据传回到后方接收机并解调出来（例如GPS数据）。

本公司以其专有的空间自适应最佳通信技术为基础，推出了无线网桥 Wireless Bridge 无线接入客 户端产品，以下简称 CPE。该产品遵循 802.11an 协议，工作于 5GHz 频段，支持无线路由和网桥功能，可以提供与 WLAN 基站之间的高性能无线中继链路，具有更高的传输速率和更远的传输距离。对各种网络功能的完善支持， 使得 CPE 产品能够适用于各种应用场景。简便的安装方式和友好的配置界面，使得 CPE 产品能够快速部署和开通服务。CPE 产品定位为解 决 WLAN 弱覆盖区域或边缘区域的终端接入问题，同时最大限度的扩大 WLAN 基站的覆盖范围，其500mW 的发射功率以及 15dBi 的高增益内置天线，使得终端发射功率不再是大范围覆盖的瓶颈。

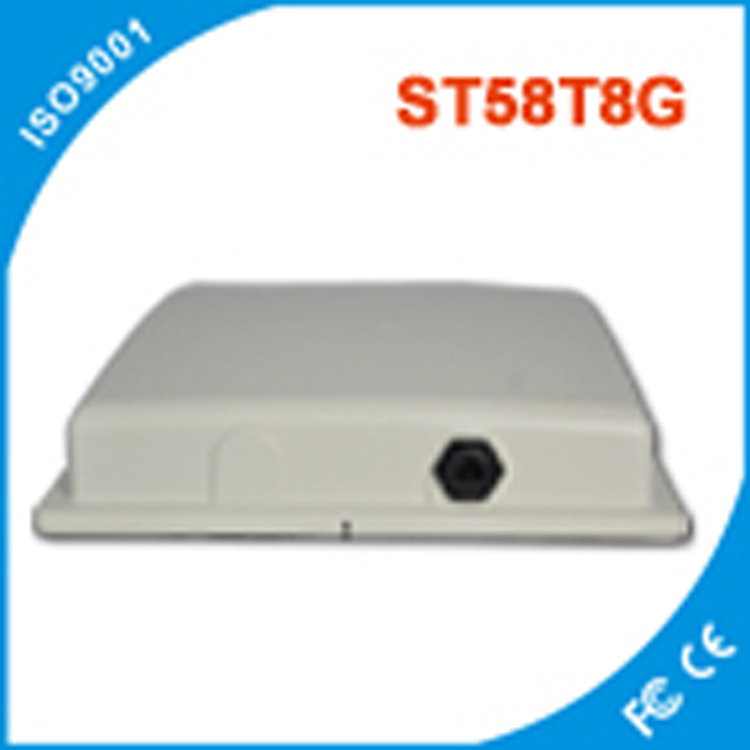

  ST58T8G高功率室外型无线网桥，具有工业和信息化部认证的无线电发射设备型号核准证，适用于野外恶劣环境的无线网路连结服务，提供部署企业、工业用户的高带宽网络连接和多媒体IP数据的传输需求，不仅适合网络传输也适合大型IP监控的需求。ST58T8G高功率室外型无线桥接设备可利用内置18dBi增益天线将两个远距离的节点进行有效的网络连接，传输距离可以达到8km，可提供不亚于有线网络质量的无线传输品质。

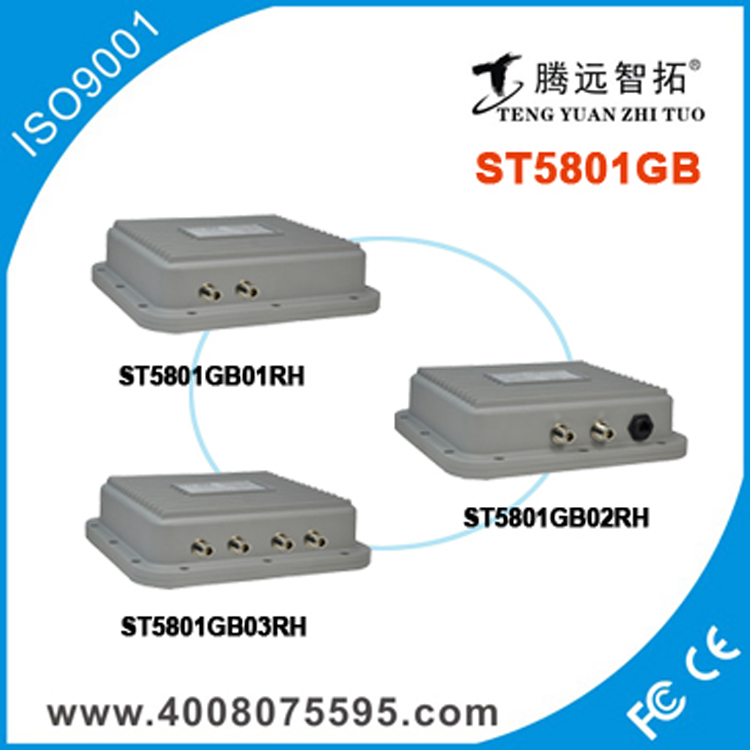

室外无线网桥设备简介：     ST5801GB01/02/03R(H)系列产品是企业与营运商级802.11n室外无线基地台，提供无线系统商应用于PtP点对点/ PtMP 点对多点 / Hotzone 无线覆盖热区等系统架设运作。产品采用2.4GHz与5GHz双频多模块设计，单一无线模块可达320Mbps传输率，带 宽可达160Mbps；多无线模块加计可达640Mbps传输率，带宽加计可达320Mbps，轻易地解决远距离传输带宽应用不足问题。可应用于 校园无线室外覆盖上网、无线监控远距离传输、厂区对厂区数据传输骨干、城市无线上网覆盖及大区域无线监控影像传输汇集…等系 统架设应用。ST5801GB01/02/03R(H) 系列产品具有下列优点 :（1）灵活的无线骨干设计与布署优势     采用2.4GHz与5GHz双频多模块设计，可让系统规划设计者，依照实际架设环境需要，进行点对点传输或点对多点或双链路… 等各种不同无线接口对应与不同频率的搭配使用， 每个无线模块接口各自独立设定，可满足不同的无线覆盖或无线传输或扮演无线骨干角色。 透过软件核心的数据交换技术设计，可减低数据交换与接口切换的延时，达到传输带宽更高、 传输更稳定、设备负载更轻、传输距离更远等优异表现。 （2）高效率大带宽的无线骨干特色     新一代的802.11n MIMO技术，提供单一无线模块可达320Mbps传输率，带宽可达160Mbps；多无线模块加计可达640Mbps传输率，带宽加计可达320Mbps。加上采用2.4GHz与5GHz双频多模块设计，同时导入缩短传输保护间隔与整合封包讯框传输技术，提高数据传输效率与传输流量及低延时的中继跳台，达到高效率大带宽的稳定骨干传输特色。 （3）安全与有效的带宽管理设计     除了一般的无线安全加密外，还设计了结合后端Radius主机认证机制；为求服务的素质，针对不同数据类型传输的重要性，可设定传输的优先级(QoS)；为达到带宽的有效使用与带宽分配，可依客户端的上网或传输带宽需求，进行双向上行与下载的带宽管理，让无线系统的设计规划更具弹性与实务应用的更加便利。 （4）中继多点中转低耗损低延时功能     腾远智拓ST5801GB01/02/03R(H)系列产品，针对无线系统商为因应无线传输链路周边建筑物或高山或树遮等阻挡，需进行无线链路中继跳台或转弯传输等需求，特别以软件核心的数据交换技术设计，中继多点跳台功能，同时汇集不同方向的无线链路，再以大带宽骨干扮演回传主干，辅以核心数据交换技术，让多次无线中继跳台后，仍能维持120Mbps以上的骨干带宽及低延时的封包回传，解决城市无线覆盖上网或大范围无线监控汇集困难问题，让无线系统商不再受苦于中继带宽不足的问题困扰。 安装说明：ST5801GB（H）系列产品包括：1、ST5801GB01RH：1个双频2*2 MIMO 无线模块接口，具有2个N-Type天线接头2、ST5801GB02RH：2个双频2*2 MIMO 无线模块接口，具有4个N-Type天线接头3、ST5801GB01RH：3个双频2*2 MIMO 无线模块接口，具有6个N-Type天线接头我们强烈建议，安装无线监控设备之前，请先详细确认设备的上下方天线接头的N-Tyepe天线接头位置与排列顺序。 产品类别： 型号无线模块接口规格无线模块数量ST5801GB01RH 双频2*2 MIMO 高功率输出1ST5801GB02RH 双频2*2 MIMO 高功率输出2ST5801GB03RH 双频2*2 MIMO 高功率输出3ST5801GB系列产品采用PoE（Power over Ethernet）以太网供电，无线监控设备的下方有PoE的以太网络插孔，随产品附有PoE的以太网络整合器。ST5801GB(H) 系列提供三种产品功能类别: 多点连续中继跳台，低耗损骨干频宽功能:     每中继跳台一次约减少5-8Mbps，第五跳后传输频宽不再减少，可维持在120Mbps频宽以上，同时具备10跳后10ms以内的低延时特性。 ST5801GB03R(H)具备3个无线模块，因此可建构3条连续中继跳台骨干，以提供不同方向传输与更大频宽的汇集使用。 连续中继跳台 + Mesh 多路径自愈网络功能:     是因应运营商级须提供无线上网服务需求或是大范围无线监控传输需求，所提出WiFi MIMO 多路径Mesh无线网络的解决方案产品。主要是采用Mesh网络传输功能与自动选择或修复传输链路及自动组网的特性，解决一般网络系统的链路故障问题。 连续中继跳台 + Mesh多路径自愈网络 + 支持高速移动传输功能:     是专为大范围无线高速移动传输应用需求的营运商所设计，举凡是市区道路或高速公路无线高速移动监控传输、铁路高速移动资料传输、捷运(地下铁路)高速移动资料传输，甚至是高速铁路的高速移动资料传输。透过Mesh网络系统的网状网络特性，搭配多点跳台骨干的大频宽特性，以及特别设计的Mesh Client功能特性，让高速移动的资料能于Mesh网络系统的网状网络上快速自动选择路径传输。为了满足无线多元的传输应用需求ST5801GB01/02/03R(H) 系列产品具有下列优点: 可灵活选择无线骨干架设方式     ST5801GB(H) 系列产品，整合多个无线模块界面，并导入核心的多元资料交换技术。每个无线界面可以单独设定，以满足不同的无线连接传输的目的。多个无线模块界面之间的快速交换资料技术，即便经过几个无线中继跳台或多个无线模块界面传入的资料流,仍能提供稳定的大频宽骨干及顺畅低延时的封包传输。 高效能的无线骨干设计     导入新一代的802.11n MIMO技术，ST5801GB(H) 在40MHz扩频设定下，每个无线模块界面都可提供高达300Mbps的传输率160Mbps的频宽，采取缩短封包等待保护间隔机制与封包整合传输设定，可进一步提升封包传输的效率与骨干传输的总和频宽达到无线骨干900Mbps传输率与有线频宽320Mbps。 安全和灵活的用户端连接管理     灵活的 QoS （服务质素） 设定，提供给管理使用者的无线频宽连接管理。ST5801GB(H) 系列完美结合中央 RADIUS 服务器和资料加密技术，为每个无线用户端设备，提供安全的无线连接服务。 具备Mesh网络功能(选配软件功能)     在大范围的网络骨干系统架设需求下，可选配具备Mesh网络功能，以提供网络传输具有下列特殊运作机制:A. 具备OSI (Open System Interconnection Reference Model) Layer 2的Data Link Layer数据链结层的Mesh网络资料传输，以达到快速资料转传与自动愈合链结，减低选择路径时延及多跳台中继的带宽衰减，以提供10跳后100Mbps以上的带宽。B. 自动寻找最佳传输路径机制C. 自动断线寻找恢复连线路径机制D. 自动网络流量平衡机制E. 自动更新Mesh网络系统节点讯息F. 自动扫描选择频道自动连线G. 透过网关或服务器自动更新系统设定H. 自动组织形成云端网络I. 支持快速自动路径传输J. 支持讯号与传输率等逻辑运算高速漫游传输K. 支持大频宽Mesh网络传输L. 支持双闸道出口备援功能具备Mesh多路径Hi-mobile高速移动网络传输功能(选配软件功能)透过多点跳台中继与Mesh网络功能，搭配Hi-mobile高速移动运作设定，可以建构Mesh Hi-mobile高速移动传输网路，提供200Km/s车速100Mbps的移动无线传输频宽，以提供高速移动传输的应用需求。产品规格： 硬件规格（Hardware Specification)：主要组件处理器Atheros AR7161（680MHz）无线芯片Atheros AR9220 based mini PCI 模块,最多可插3块交换控制器Atheros AR8035/Atheros AR8021闪存16MBytes内存128MBytes设定连接接口UART ×1（PCBA onboard)界面无线最多 3个 2x2 MIMO 无线卡, mini-PCI 版本 1.0 type 3A频率范围 : a. 美国 : 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.5 ~ 5.7 GHz, 5.725 ~ 5.825 GHzb. 欧盟: 2.400 ~ 2.483 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHzc. 日本: 2.400 ~ 2.497 GHz, 5.15 ~ 5.35 GHz, 5.47 ~ 5.725 GHzd. 中国: 2.400 ~ 2.483 GHz, 5.725 ~5.85 GHzDNMA-92的RF射频输出功率: a. IEEE802.11a1. 21dBm@6M(all)2. 17dBm@54M(5180MHz) 16dBm@54M(5825MHz)b. IEEE802.11g1. 23dBm@6M(all)2. 19dBm@54M(all)c. IEEE802.11a/n HT201. 21dBm@MCS0/8(5180MHz) 19dBm@MCS0/8(5825MHz)2. 16dBm@MCS7/15(5180MHz) 14dBm@MCS7/15(5825MHz)d. IEEE802.11a/n HT401. 19dBm@MCS0/8(5190MHz) 18dBm@MCS0/8(5795MHz)2. 13dBm@MCS7/15(all)e. IEEE802.11g/n HT201. 21dBm@MCS0/8(all)2. 17dBm@MCS7/15(all)f. IEEE802.11g/n HT401. 21dBm@MCS0/8(2422MHz) 20dBm@MCS0/8(2462MHz)2. 16dBm@MCS7/15(all)DNMA-92的接收敏感度: a. IEEE802.11a1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx2. -65dBm@54M, 1Rx -79/-75dBm@54M, 2Rxb. IEEE802.11g1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx2. -65dBm@54M, 1Rx -80/-76dBm@54M, 2Rxc. IEEE802.11a/n HT201. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rxd. IEEE802.11a/n HT401. -79dBm@MCS0, 1Rx -91/-87dBm@MCS0, 2Rx2. -61dBm@MCS7, 1Rx -74/-70dBm@MCS7, 2Rxe. IEEE802.11g/n HT201. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rxf. IEEE802.11g/n HT401. -79dBm@MCS0, 1Rx -90/-86dBm@MCS0, 2Rx2. -61dBm@MCS7, 1Rx -74/-71dBm@MCS7, 2RxDNMA-H92的RF射频输出功率: (高功率) a. IEEE802.11a1. 24dBm@6M(all)2. 21dBm@54M(all)b. IEEE802.11g1. 25dBm@6M(all)2. 22dBm@54M(all)c. IEEE802.11a/n HT201. 24dBm@MCS0/8(all)2. 18dBm@MCS7/15(5180MHz) 17dBm@MCS7/15(5825MHz)d. IEEE802.11a/n HT401. 22dBm@MCS0/8(all)2. 17dBm@MCS7/15(5190MHz) 16dBm@MCS7/15(5795MHz)e. IEEE802.11g/n HT201. 25dBm@MCS0/8(all)2. 21dBm@MCS7/15(all)f. IEEE802.11g/n HT401. 24dBm@MCS0/8(all)2. 20dBm@MCS7/15(all)DNMA-92H的接收敏感度: (高功率) a. IEEE802.11a1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx2. -65dBm@54M, 1Rx -79/-75dBm@54M, 2Rxb. IEEE802.11g1. -82dBm@6M, 1Rx -95/-91dBm@6M, 2Rx2. -65dBm@54M, 1Rx -80/-76dBm@54M, 2Rxc. IEEE802.11a/n HT201. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rxd. IEEE802.11a/n HT401. -79dBm@MCS0, 1Rx -91/-87dBm@MCS0, 2Rx2. -61dBm@MCS7, 1Rx -73/-69dBm@MCS7, 2Rxe. IEEE802.11g/n HT201. -82dBm@MCS0, 1Rx -95/-91dBm@MCS0, 2Rx2. -64dBm@MCS7, 1Rx -77/-73dBm@MCS7, 2Rxf. IEEE802.11g/n HT401. -79dBm@MCS0, 1Rx -92/-88dBm@MCS0, 2Rx2. -61dBm@MCS7, 1Rx -74/-70dBm@MCS7, 2Rx有线网络10/100/1000 Base-TX MDI/MDIX RJ45 x 1兼容：IEEE802.3/802.3u/802.3at硬件基数10/100/1000 ，全工/半工，流量自动侦测控制天线连接接头2×N-type（1张 无线模块）4×N-type（2张 无线模块）6×N-type（3张 无线模块）电源48V 1A PoE Support Gigabit Ethernet Link(支持千兆网络连接）看门狗支持硬件看门狗尺寸大小重量使用环境温度范围-30℃~70℃湿度0%~95% 非冷凝储存温度-40℃~85℃防水防尘等级IP67软件规格（Software Speification) 系统运作网络桥接模式第二层交换学习技术存储与转发功能支持生成树协议（回路通信）IEEE802.1d STP/IEEE 802.1w RSTP /IEEE802.1s MSPP支持静态IP和动态IP设定配发IP主机端/客户端支持多点/广播封包的风暴产生限制功能支持VLAN支持VLAN QoS网络接口无线IEEE802.11 a/b/g/n 2.4GHZ/5GHz双频无线网卡2×2 MIMO技术支持3个无线模块，用户可根据需要选择数量无线基地台模式（AP）/无线客户端模式（ClientBridge）/分配转发模式（WDS）支持IEEE802.11h DFS支持WMM QoS支持频道/传输功率/数据速率/最大距离参数的调校设定支持高级的无线参数调校设定支持多个无线基地台名称（Multi-SSIDs）/VLAN标记（每个无线基地台最多16个）支持无线环境侦测扫描支持无线节点（客户端）信息取得支持无线客户端数量限制支持客户端用户的联机相通隔离功能传输效率从无线接口传输到有线接口TCP一张无线模块接口传输到有线网络接口 最大传输速率180Mbps二张无线模块接口传输到有线网络接口 最大传输速率320Mbps三张无线模块接口传输到有线网络接口 最大传输速率320MbpsUDP一张无线模块接口传输到有线网络接口 最大传输速率240Mbps二张无线模块接口传输到有线网络接口 最大传输速率350Mbps三张无线模块接口传输到有线网络接口 最大传输速率350MbpsPPS一张无线模块接口可传送短封包数量≥20，000二张无线模块接口可传送短封包数量≥28，000三张无线模块接口可传送短封包数量≥28，000回应延时＜5ms多点中继跳台2跳最大传输率160Mbps3跳最大传输率150Mbps≥4跳最大传输率140MbpsPPS多点中继跳台可传送短封包数量≥20，000回应延时＜10ms安全机制隐藏SSID（关闭ESSID广播运作）允许或限制MAC地址的功能WEP64/128/152 bit加密IEEE802.1xEAP-MD5/EAP-TLS/EAP-TTLS秘钥加密WPA/WPA2PSK/EAP with TKIP/CCMP AES 秘钥加密系统管理支持常规浏览器WEB操作支持Telnet设定支持SSH设定加密支持设定接口Console（选定）支持命令行设定CLI commands支持简易网络管理SNMPv2c/v3,standard/私有MIBs支持日志支持VLAN标记支持客户端网络校时 NTP client支持软件升级/和备份支持分位双倍分 Dual Images支持多等级管理产品特点多次中继跳台多点中继跳台10次跳台后，最大传输速率可达120Mbps设定最大的多点中继跳台数量（预设数量为20跳）高级功能无线带宽管理与限制超快速的漫游换手技术（Ultra-Fast Roaming）200km/ht车速的无缝隙快速换手功能达到100Mbps传输带宽云端多重路径技术（Mesh Cloud）多重路径无线骨干可达120Mbps传输带宽支持多点网关功能高级功能（Advanced Features）智能型无线传输流量控制智能型非常态报告功能软件接收控制（支持网页导入功能）抗同频干扰机制类似TDD专用双工模式传输功能（仅限于相同产品系列可支持运作）

产品介绍：    ST58T8系列802.11an 300Mbps 高功率室外型无线网桥，具有工业和信息化部认证的无线电发射设备型号核准证，适用于野外恶劣环境的无线网路连结服务，提供部署企业、工业用户的高带宽网络连接和多媒体IP数据的传输需求，不仅适合网络传输也适合大型ip监控的需求。 ST58T8系列802.11an 1000mW  300Mbps 高功率室外型无线桥接设备可利用内置或外置的高增益天线将两个远距离的节点进行有效的网络连接，可提供不亚于有线网络质量的无线传输品质。    ST58T8系列802.11an 1000mW  300Mbps 高功率室外型无线桥接设备支持AP模式、WDS模式、 ClientBridge+Repeater AP 模式，不同模式之间的配合可实现不同的功效，可以做点对点传输、点对多点传输。在WDS模式下，可以实现1对八（填入8台不同的MAC地址）主要特色 ：操作模式：支持AP模式、WDS模式、 ClientBridge+Repeater AP 模式支持IEEE 802.11 an模式， 传输速率2TX(300Mbps) / 2RX(300Mbps)支持高达29dBm无线输出功率支持宽电压的输入，电压输入范围DC12~24V支持负荷电流保护机制，内建15kV ESD(Electro Static Discharge) 乘载与放电防雷设计，对于雷击频繁区的家用室内或特殊阳台屋檐使用，只要将接地线接好地即可防范瞬间雷击会造成的损害。支持8组Multiple-BSSID功能，并支援IAPP无线网路漫游功能支持无线IGMP v1/v2/v3功能, 可传导线上即时影音封包。支援WDS(Wireless Distribution Service)可支持8 组桥接功能，同时支持多组Tag VLAN。智能无线距离参数自动设定，依输入距离后系统可自动微调最佳对应进阶参数以达到相对距离之最佳无线传递速率效果支持QoS　WMM (品质服务) 频宽管理及流量控管，并支援IEEE 802.1p QoS标准群播及优先权功能，适合多媒体应用可根据IP DSCP(DiffServ Code Point)栏位设定资料优先支持有线与无线介面IEEE802.1d Spanning Tree 扩展树功能，当利用多台WDS无线连接同时有线线路连接后达到有线与无线网路互相备援时，有效预防网路Loop 无限回圈不正常问题无线特色：支持IEEE802.11an，最高可到300Mbps(Tx), 300Mbps(Rx) 传输速率传送功率控制(Transmission power control)可控，可依环境喜好自行调整控制支持频道选择：手动设定或自动设定支持IEEE802.11f IAPP无线网路漫游功能每一组SSID最高可支援达32个连线使用者，支持最多7组SSID(虚拟AP)具有WDS(Wireless Distribution Service)可支持8单元桥接功能支援DFS(动态频率选择) 、 IEEE 802.11d -Multi country roaming等规范认证/加密 (无线安全性)具有阻断使用者发现另一特定VLAN群组使用者，与依SSID分派VLAN功能支持资料传输加密EAP-TLS + Dynamic WEP , EAP-TTLS + Dynamic WEP PEAP/MSPEAP + Dynamic WEP并支援使用者认证WPA-PSK/TKIP,WPA-802.1x/TKIP, 802.11i WPA2-PSK/CCMP/AES , WPA2(802.1x /CCMP / AES)隐藏性SSID的支持，可防止未经授权使用者意图存取无线网路支持存取控制Access Control list (ACL) 可以MAC and IP 位址过滤方式进行产品应用拓扑图： ST-58T8G点对点监控： 多点位无线监控拓扑图：

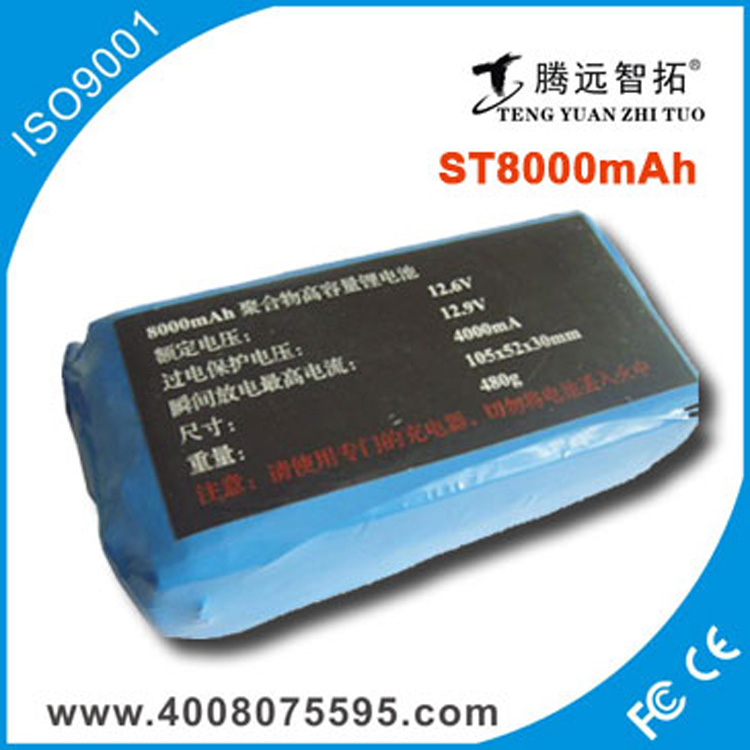

产品介绍：    选用聚合物锂电作为材料，是电池本身容量更大，体积更小，而且支持瞬间放电高的设备（如航模供电等）对于一些对电源容量和体积要求严格的设备来说非常的适合。    锂电池具有重量轻，能量密度大，无记忆效应，环保而被广泛应用于便携式电子设备中。(配合无线影音发射、航模、车模、等动力电系统)    第一次充电时请注意：务必将电池电量耗光，然后再持续充电2-5小时左右，直到指示灯变为绿色。这样，才可使此锂电池发挥最大的效能；以后，当您电池电量耗尽时，您仅需充电1-3小时，即可将电池充满(顶部LED灯显示绿色)。锂电池在使用时必须有保护电路，不要受到撞击，挤压等有可能引起电池内部短路 因此，在使用中一定要注意以下几点：不要使用劣质充电器，我们以配有专门的充电器此电源充电器是专门锂电池充电器，不要用于其他类型电池的充电注意在使用过程中不要让电池受到强烈的挤压及碰撞充电前，锂电池不需要专门放电，放电不当，反而会损坏电池8000mAh锂电池参数电压12V电流8000mA尺寸105mmx52mmx30mm保护电压12.9V充电限制电压12.6V重量480g

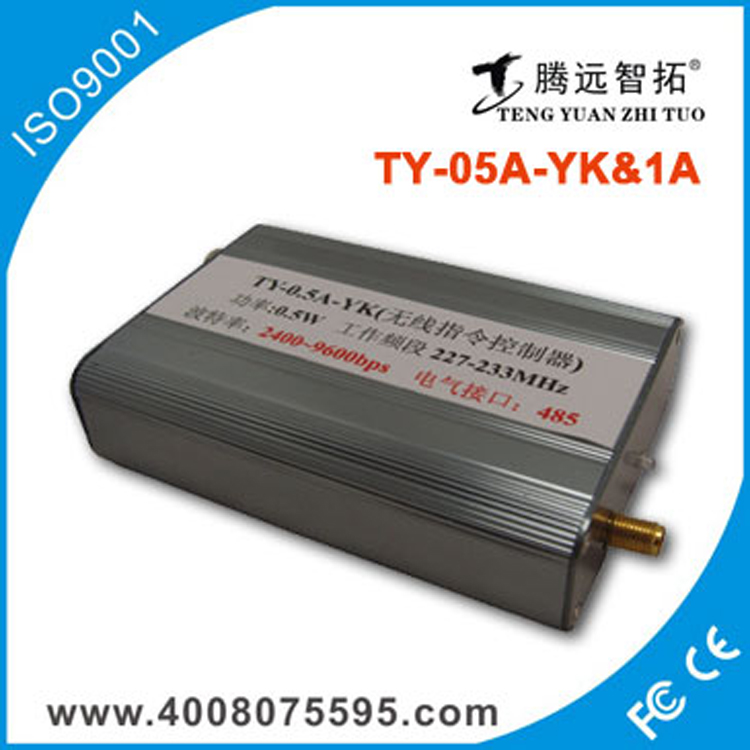

产品介绍：     无线监控设备TY-0.5A-YK无线云台控制设备，控制距离可以达到2000m。接口在视频监控当中采用常用的485接口，可以与控制键盘、硬盘录象机、DVR等 相兼容。操作简单，其只负责信号的传送，只需要将波特率和所接的控制设备相同即可，一切操作和有线监控相同，根本没有想象的那么复杂。所以深受工程商的青睐。由于设备采用半双工方式工作，所以既可以做控制器又可以做指无线令接收设备。在一套控制系统当中，控制器只需要一台，有几个动点（云台转动，镜头的拉远拉近）就配几个TY-0.5A-YK即可，接口也采用485形式工作电压采用常用的12V直流电，只需与解码器相接，波特率和协议地址码调好就可以工作。产品特点：数字锁相环结构，工作频率稳定。工作频率覆盖12MHz，频带宽。数据调制采FFSK方式，数据传输可靠。存贮16个收、发信道，用户可根据情况配置使用或由程序控制使用。空中数据传输速率1200/2400 bps。RS-232、UART、RS-485三种接口可选，方便同各种仪表、数据采集设备连接。接口可编程，根据用户的需要编程控制数据传输，灵活方便。内置软件看门狗，保证电台长期可靠运行。采用SMT组装，制作工艺先进，集成度高。    主要技术指标综合指标工作频段230MHz频率容差±5ppm信道间隔25KHz天线阻抗50Ω环境温度-25℃～+55℃数据传输速率2400bps/4800bps/9600bps接收指标可用灵敏度≤0.25uV 信噪比≤-40dB邻道选择性≥60dB杂散响应≥55dB互调抗性60mA接收电流50Ω规格指标3.3外观尺寸110*63*24*mm设备重量136g 产品应用拓扑图：

产品介绍：    ST6240CZ-HD无线高清图像实时传输系统，是我公司生产的广播级高清晰的图像实时传输系统。采用当前领先的COFDM调制技术，有相对窄的空中带宽（2/2.5/4/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在高速运动中拍摄并实时非视距传输高质量图像，特别适合于复杂环境下使用。产品特点：    视音频编码采用H.264/MPEG-2标准，清晰度达到HD1080I高清分辨率（1920*1080兼容720P、480P及标清），支持数字接口及模拟接口；有数字视音频HDMI输入接口，有模拟视音频接口CVBS复合输入供选择。具有画质清晰、色彩亮丽、图像流畅的特点。面板说明： 1.发射机 前面板 后面板 发射机包括如下外部接口部件：电源指示：电源开关电灯指示工作指示：液晶工作状态指示操作按钮：更改设备系统参数电源开关：控制电源通断电源输入：AC 220V输入数字输入：HDMI数字信号输入（视频源）视频输入：模拟视频输入（视频源）右声道：模拟立体右声道输入左声道：模拟立体左声道输入SDI数字接口：扩展备用数字网络接口：扩展备用天线接口：射频天线接口（先接天线，再开电源，否则会烧坏功放）！2、接收机标准19英寸1U前面板 后面板 接收机外部接口与发射机基本相同，接口定义也基本相同，包括如下外部接口部件：电源指示：电源开关电灯指示工作指示：液晶工作状态指示操作按钮：更改设备系统参数电源开关：控制电源通断电源输入：AC 220V输入数字输入：HDMI数字信号输出视频输入：模拟视频输出右声道：模拟立体右声道输出左声道：模拟立体左声道输出TS流输出接口：扩展备用数字网络接口：扩展备用DC直流接口：扩展备用天线接口1：射频天线接口1，接天线，为主天线天线接口2：OFF，默认关闭，备用1、发射机射频调制部分工作频段： 300MHz～900MHz，频率可定制 调制方式： COFDM输出功率： 10～50W订制信道带宽： 2/2.5/4/8MHz加密方式： AES保护间隔： 1/32，1/16，1/8，1/4系统部分符合H.264/MPEG-2技术标准 码流： 2Mbps～12Mbps系统延时： 400ms误码率： ≤10-6传输距离： 机载使用＞150公里 ；海事应用：＞70公里；城区应用＞10公里；郊区应用＞15公里使用方式： 车载式音视频部分压缩格式： H.264/MPEG-2 视频输入： 数字HDMI; 模拟CVBS视音频 音频输入： 左右声道图像清晰度： 1080I（1920*1080）兼容720P、480P及标清@帧率为25帧/秒视频输入物理接口： BNC母头、HDMI标准接口音频输入物理接口： BNC母头、HDMI标准接口其它部分供电： AC 220V / DC 12V订制外形尺寸： 19" 2U标准机箱，485 mm×340 mm×90 mm (L×W×H)重量： 5kg2、接收机射频解调部分接收频率： 300MHz～900MHz解调技术： COFDM信道带宽： 2/2.5/4/8MHz加密方式： AES接收灵敏度： -96dBm系统部分接收极化： 垂直极化接收技术： 空间分集接收技术滤波技术： 内置高性能腔体滤波技术音视频部分解压格式： H.264/MPEG-2视频输出： 数字HDMI、模拟CVBS视音频音频输出： 左右声道图像清晰度： 1080I（1920*1080）兼容720P、480P及标清@帧率为25帧/秒视频输出物理接口： HDMI标准接口、BNC母头音频输出物理接口： HDMI标准接口、BNC母头其它部分指示灯： 电源指示灯、工作状态指示灯供电： AC 220V 外形尺寸： 1U，19英寸机箱 重量： 2.0kg3、天线工作频率：300MHz-800MHz （频段可调，依客户需求而定）长度：1.8m（依客户需求而定）增益：8dBi（依客户需求而定）阻抗：50Ω驻波比：小于1.5极化方式：垂直极化抗风能力：8级风保证指标，10级风能工作

发射机： 接收机： 产品描述：    ST6240CZ车载无线图像实时传输系统，是我公司生产的广播级高清晰度图像实时传输系统。    采用当前领先的COFDM调制技术，有相对窄的空中带宽（8MHz）和极强的抗多径干扰能力，并结合国外先进的分集接收技术，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在高速运动中拍摄并实时非视距传输高质量图像，特别适合于复杂环境下使用；音视频编码采用MPEG-2标准，清晰度达到DVD分辨率（720*576@ PAL / 720*480@ NTSC），具有画质清晰、色彩亮丽、图像流畅的特点。 产品特点：     MPEG-2标准的高质量音视频非视距（NLOS）无线传输；色彩还原度比较真实，感观舒适度好。最适合经济型方案实施投入，满足常规监控安防市场的较有难度的非视距图像视频实时传输。COFDM抗电磁干扰性能     对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越，通过各个子载波的联合编码，具有很强的抗衰落能力。在单载波系统中（如数字微波，扩频微波等），单个衰落或干扰能够导致整个通信链路失败，但是在多载波 COFDM 系统中，仅仅有很小一部分子载波会受到干扰，并且这些子信道还可以采用纠错码来进行纠错，确保传输的低误码率。COFDM抗多径衰落性能     可以有效地对抗信号波形间的干扰，适用于多径环境和衰落信道中的高速数据传输。当信道中因为多径传输而出现频率选择性衰落时，只有落在频带凹陷处的子载波以及其携带的信息受影响，其他的子载波未受损害，因此系统总的误码率性能要好得多。车载设备应用形式     适用于单兵～车、车～指挥中心。由于设备功率大距离远、可进行现场大范围移动式高清晰图像传输，视距下可传输70公里。产品优势： ·工作频段可在138MHz～999MHz订制·高质量的数字视频处理及MPEG-2视频编解码，DVD画质·极短的编码延时，端到端为300毫秒·高速移动及多径干扰下可稳定传输图像、语音·强大的NLOS非视距传输能力·发射功率：10～30W订制·具有空间分集接收能力·双天线接收，信号稳定、图像流畅·双路标准CVBS视频输出·标准化机箱设计，安装使用便捷 ·根据客户要求，各种形式可定制应用方式：     总体的传输路径是：单兵～通信指挥车～本地指挥中心～网络至各省市指挥中心。    由前端工作人员背负发射设备将现场视、音频信号传输到通信指挥车；    通信指挥车作为接力中继把无线信号延伸至本地指挥中心；    本地指挥中心可直接将一路音视频信号接入监视器进行实时监控与调试指挥，另一路直接通过城域网或广域网传输到全国省市指挥中心；    指挥中心可直接将音视频信号接入监视器进行实时监控，同时可以利用网络监控，接入PC浏览音视频及录像等操作。示意图： 发射机参数 射频调制部分工作频段138MHz～4400MHz 频率可订制输出功率10～30W可定制调制方式COFDM信道带宽8MHz纠错方式FEC@Viterbi （1/2，2/3，3/4）保护间隔1/32，1/16，1/8，1/4系统部分标准符合MPEG-2技术标准码流1.5Mbps～6Mbps系统延时300ms误码率≤10-6传输距离机载使用＞130公里；海事应用＞60公里； 城区应用＞10公里；郊区应用＞20公里音视频部分压缩格式MPEG-2视频输入PAL/NTSC音频输入左右声道图像清晰度分辨率为720*576、帧率为25帧/秒视频输入物理接口BNC母头音频输入物理接口BNC母头其它部分供电AC 220V外形尺寸485×340×90 mm (L×W×H)重量5kg接收机参数 射频解调部分接收频率138MHz～999MHz解调技术COFDM信道带宽8MHz接收灵敏度-97dBm系统部分接收极化垂直极化，双天线接收接收技术空间分集接收技术滤波技术内置高性能腔体滤波技术音视频部分解压格式MPEG-2视频输出PAL/ NTSC音频输出左右声道图像清晰度分辨率为720*576、帧率为25帧/秒视频输出物理接口BNC母头音频输出物理接口BNC母头其它部分供电AC 220V外形尺寸1U，19英寸机箱，480*280*45mm重量4.0kg 产品应用：     本车载设备可应用于公安、消防、 交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等；适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。

  产品简介:     公司生产的无线移动视频传输系统。采用当前领先的COFDM调制技术，有相对窄的空中带宽（2/2.5/4/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下视频传输多径反射及遮挡所带来的困扰，实现在高速运动中拍摄并实时非视距传输高质量视频，特别适合于复杂环境的使用；视音频编码采用MPEG2/H.264标准，空中带宽在2M情况下清晰度达到（720*576 @ PAL/720*480 @ NTSC) ,具有画质清晰、色彩亮丽、视频流畅的特点。设备包括发射器和1U机箱接收器。面板说明： 1.发射机前/后面板  发射机包括如下外部接口：电源开关：控制电源通断，设备开电运行后，三秒钟自动关闭液晶显示外接电源接口（DC IN）：扣上锂电池时接口为DC 7.2V电源输出，可供摄像头供电作用；不用锂电池供电，可外接电源，支持电压为DC 7--16V供电天线接口：SMA射频天线接口（先接天线，再开电源，否则会烧坏功放）摄像头输入接口(Camera)：标准2.5定义的摄像头输入，支持供电电压为DC 5V3.5输AV接口（AV IN）：转模拟AV接口时使用接收机（标准19英寸1U）标准19英寸1U前面板（上）和后面板（下）接收机外部接口与发射机基本相同，接口定义也基本相同，包括如下外部接口部件：电源开关指示：电源开关带灯指示，控制电源通断液晶参数面板：液晶工作状态指示，更改设备系统参数HDMI数字输出：HDMI数字信号输出SDI数字接口：高清解码时为HD－SDI数字接口, 标清解码时为CVBS接口VIDEO视频输出：模拟视频CVBS输出AUDIO左声道输出：模拟立体左声道输出AUDIO右声道输出：模拟立体右声道输出RF1天线接口：辅助天线接口，接吸盘天线或者馈线RF2天线接口：主天线接口，接吸盘天线或者馈线航空插头接口：备用扩展电源输入：AC 220V输入1.发射机射频调制部分工作频段： 300MHz～800MHz，频率可定制 输出功率： 100～400mW通过控制面板调节调制方式： COFDM信道带宽： 2/2.5/4/8MHz可调纠错方式： FEC@Viterbi （1/2，2/3，3/4）保护间隔： 1/32，1/16，1/8，1/4系统部分符合MPEG-2码流： 0.8Mbps～6Mbps系统延时： 300ms误码率： ≤10-6传输距离：视距：1～10公里；非视距：不低于300米使用方式：微型便携式音视频部分压缩格式： MPEG-2@ML4:2:0视频输入： PAL/NTSC 音频输入： 单声道图像清晰度： 分辨率为720*576@帧率为25帧/秒视频输入物理接口： 标准2.5接口、标准3.5接口音频输入物理接口： 标准2.5接口、标准3.5接口其它部分电池供电： DC7.2V/1400mA，或外接电源DC 7--16V外形尺寸： 100*58*18mm (L×W×H)重量： 175g2.接收机射频解调部分接收频率： 300MHz～800MHz解调技术： COFDM信道带宽： 2/2.5/4/8MHz可调接收灵敏度： -94dBm/8MHz@-106@2MHz系统部分接收极化： 垂直极化，双天线接收接收技术： 空间分集接收技术滤波技术： 内置高性能腔体滤波技术音视频部分解压格式： MPEG-2/H.264视频输出： CVBS:PAL/ NTSC; HDMI:标准 音频输出： 左右声道/ HDMI内嵌图像清晰度： 分辨率为720*576@帧率为25帧/秒视频输出物理接口： BNC母头音频输出物理接口： BNC母头视频/音频输出物理接口： HDMI大头座其它部分前面板提供电源指示前面板提供显示信号强度百分比、系统参数供电： AC 220V 外形尺寸： 1U，19英寸机箱 重量： 4.0kg3.天线型号：  TQC-350FC工作频率： 330MHz-390MHz （频段可调，依客户需求定制）长度： 39cm增益： 3.5dBi阻抗： 50Ω驻波比： 小于1.5极化方式： 垂直极化重量：  85g抗风能力： 8级风保证指标，10级风能工作
