SM828H-M系列数据采集器是基于GPRS传输的一体化采集器RTU系统。它以高档ARM处理器为核心，由高精度运算放大器、接口芯片、看门狗电路、液晶显示屏、键盘及输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。     由于SM828H-M系列数据采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。一、选型表：一、产品性能● 具有16路或40路模拟量采集，高精度A/D同时采样功能。● 具有11路或16路脉冲量计数功能和开关量采样功能。● 具有两通道或六通道DO继电器形式输出接口，可以定义成报警自动控制或者指令控制。● 具有两路RS485仪表通讯接口，支持标准的MODBUS_RTU协议及内置20多种流量计通讯协议。● 具有1路4～20mA模拟量输出（具体查看2.2产品选型表）。● 可组态采集数据的参数类型、量程、零点、上下限报警值、上上下下限阀值及脉冲底度等。● 可组态站号、时间、通讯参数等。● 安装全网通模块时，支持动态域名及固定IP。● 安装全网通模块时，支持数据传输的UDP或者TCP方式。● 可组态模拟量及开关量报警使能。● 本地可以查询参数及实时数据，还能设置所有运行参数。● 具有断电记忆功能，断电后不需要重新设置参数。● 配用大容量EEPROM，每五分钟保存一次数据，能够保存两个月的历史数据。 二、主要参数● 外壳尺寸：长175 mm × 宽90 mm × 高75 mm。● 工作环境温度：-20℃～+80℃。● 储存温度：-25℃～+80℃。● 电源输入电压：DC 9～24V。● 模拟量输入阻抗：250Ω，可以采集4～20mA，0～5V直流信号。● 脉冲及开关量：部分输入采用光电耦合隔离，高低电平在20ms以上的宽度。● 继电器输出接点容量：5A/DC 30V，或者5A/AC 250V。● 防护等级：IP65。 三、接线端子介绍● POW、GDN：直流电源供电，电源线正负极（+、-）分别接在对应的（POW、GND）端子上。● DI1+、DI1-～DI6+：开关量通道光电耦输入，用于采集有源开关量。● DI7～DI16：开关量通道输入，用于采集无源开关量。● AD1～AD40、GDN：模拟通道输入，用于采集模拟信号。其输入阻抗为250Ω，可以输入直流电流信号（DC 4～20mA）或者直流电压信号（DC 0～5V）。● 01A、01B～06A、06B：继电器输出，如果设置采集器报警时继电器输出，当采集器报警时，可以通过继电器信号输出来控制随机设备。● R485A、R485B：RS485通讯，用于采集RS485仪表设备，实现采集器与设备之间的数据传输。● DA+、DA-：模拟量输出，输出 4～20mA直流电流信号。 四、接线图五、RTU协议数据地址及MODBUS指令

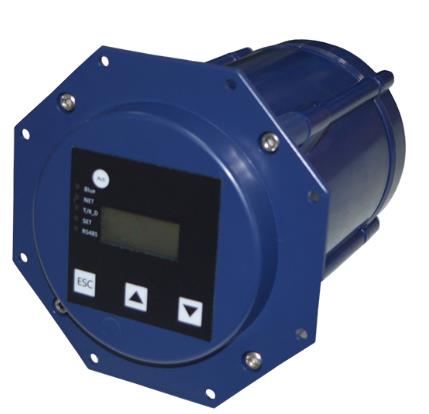

  SM828L数据采集器是微型低功耗RTU系统。它以高档ARM单片机为核心，由高精度运算放大器、接口芯片、看门狗电路及输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。    由于SM828L数据采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。   产品选型表：一、产品性能● 具有两路模拟16位AD通道采集，通道1采集电压DC 0～5V，通道2采集电流DC 4～20mA。● 具有两路开关量或者脉冲量采集。● 可组态采集数据的参数类型、量程、起始点、报警上下限及脉冲底度等。● 可组态通讯接口，方便与具有通讯接口的仪表进行连接。● 可组态站号、时间、通讯参数等。● 支持动态域名及固定IP。● 支持数据传输的UDP或者TCP方式。● 可组态模拟量及开关量GSM短信报警使能。● 本地、远程都可以查询参数及实时数据，还能设置所有运行参数。● 具有断电记忆功能，断电后不需要重新设置参数。● 配用大容量EEPROM，根据设置的保存间隔时间，进行数据保存。● 具有自动上发及补发数据报文功能。● 具有一路独立的RS485接口。● 电源、通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。● 可通过蓝牙进行参数查询、参数设置及状态查询。 二、主要参数● 安装尺寸：直径160 mm × 高205 mm。● 工作环境温度：-40℃ ～ +70℃。● 储存温度：-25℃ ～ +80℃。● 电池电压：DC 3.6V（19Ah）。● 模拟量电流输入阻抗：250Ω。● 模拟量电压输入阻抗：25KΩ。● 脉冲及开关量：输入采用无源接点输入。● 防护等级：IP68。 三、指示灯● Blue指示灯：用于蓝牙指示。● NET指示灯：用于通信模块连接网络状态指示。● T/R_D指示灯：用于接收与发送数据指示。● SET指示灯：用于参数设置指示。● RS485指示灯：用于采集器RS485发送数据指示。SM828L在城市管道中的现场应用

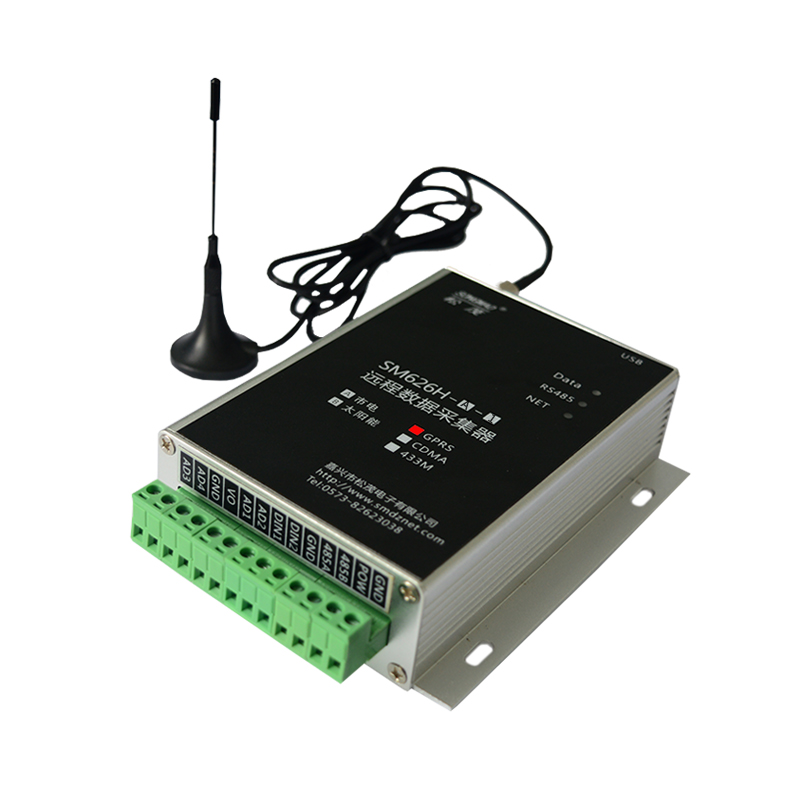

SM626H-A-1远程数据采集器是集成数据采集与GPRS通讯于一体的高科技产品，是微型RTU系统。它以高档ARM单片机为核心，由高精度运算放大器、接口芯片、看门狗电路、输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。由于SM626H-A-1远程数据采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了质量保证。● 具有四路模拟量采集，12位高精度A/D同时采样功能。● 具有两通道脉冲量计数功能及两路开关量采样功能。● 具有一路DC 24V输出，20mA驱动能力（专为二线传感器供电）。● 具有一路RS485接口，专用于RS485仪表通讯。● USB接口用于设置参数。● 可组态采集数据的参数类型、量程、起始点、上下限报警阀值及脉冲底度等。● 可组态站号、时间、通讯参数等。● 支持动态域名及固定IP。● 支持数据传输的UDP或者TCP方式。● 可组态模拟量及开关量GSM短信报警使能。● 本地、远程都可以查询和设置所有运行参数。● 具有断电记忆功能，断电后不需要重新设置参数。● 配用大容量EEPROM，每分钟保存一次数据，能够保存一个月的历史数据。● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。● 支持GSM短信，可用短信进行参数查询、参数设置及状态查询。SM626-A采集流量，压力，门磁现场应用

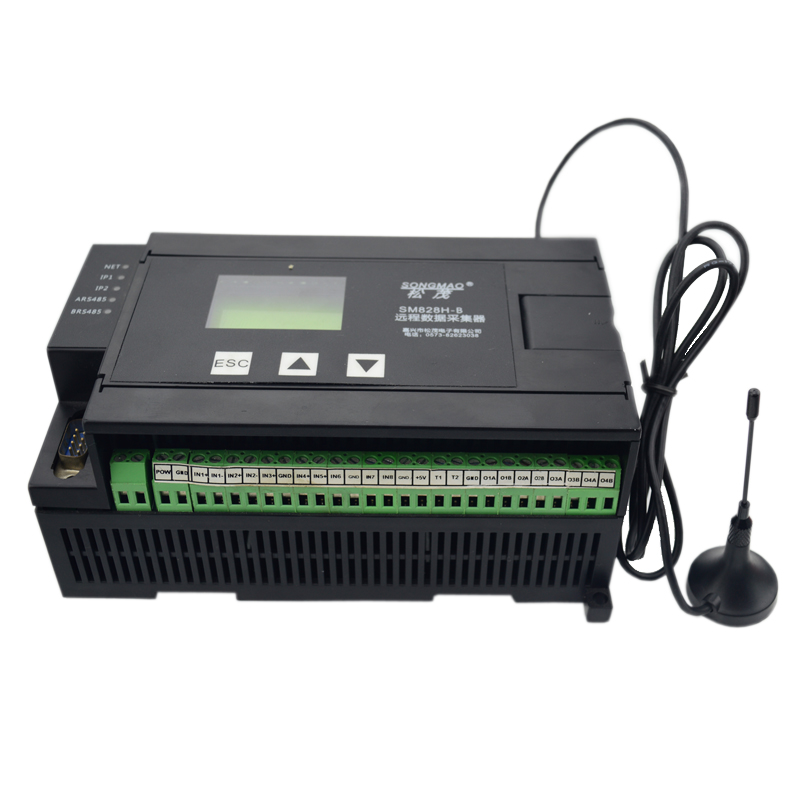

SM828H-A系列数据采集器是基于GPRS传输的一体化采集器RTU系统。它以高档ARM处理器为核心，由高精度运算放大器、接口芯片、看门狗电路、液晶显示屏、键盘及输入输出回路等组成，并且嵌入通信模块。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。由于SM828H-A系列数据采集器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。选型表：一、产品性能● 具有八路模拟量采集，高精度A/D同时采样功能。● 具有四通道脉冲量计数功能及九路开关量采样功能。● 具有四通道DO继电器形式输出接口，可以定义成报警自动控制或者指令控制。● 具有两路RS485和一路RS232仪表通讯接口，支持标准的MODBUS_RTU协议及内置20多种流量计通讯协议。● 配用液晶显示模块及键盘，人机界面友好。● 可组态采集数据的参数类型、量程、零点、上下限报警值、上上下下限阀值及脉冲底度等。● 可组态站号、时间、通讯参数等。● 安装GPRS或者全网通模块时，支持动态域名及固定IP。● 安装GPRS或者全网通模块时，支持数据传输的UDP或者TCP方式。● 可组态模拟量及开关量报警使能。● 本地可以查询参数及实时数据，还能设置所有运行参数。● 具有断电记忆功能，断电后不需要重新设置参数。● 配用大容量EEPROM，每五分钟保存一次数据，能够保存两个月的历史数据。● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。 二、可扩展产品性能● 可扩展四路开关量采样功能。● 可扩展四路4～20mA模拟量采集，高精度A/D同时采样功能。● 可扩展两路4～20mA模拟量输出。● 可扩展两通道DO继电器形式输出接口。● 通讯模块可选择2G GPRS模块、4G全网通模块或者工业以太网关。 三、主要参数● 外壳尺寸：长180 mm × 宽100 mm × 高77 mm。● 工作环境温度：-20℃～+80℃。● 储存温度：-25℃～+80℃。● 电源输入电压：DC 9～24V。● 模拟量输入阻抗：250Ω，可以采集4～20mA，0～5V直流信号。● 脉冲及开关量：输入采用光电耦合隔离，高低电平在20ms以上的宽度。● 继电器输出接点容量：5A/DC 30V，或者5A/AC 250V。● 防护等级：IP65。1.SM828H在管网中的应用2.水质监测应用3.设备温度压力状态报警应用SM828H与SM200-D点对点传输在云服务上的应用图
