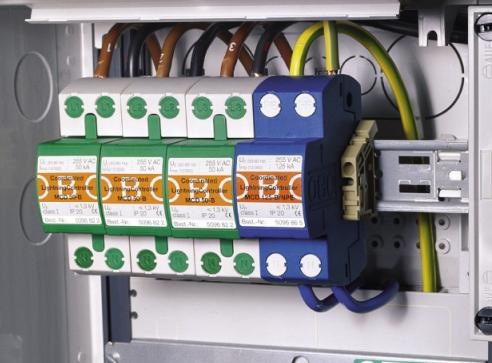

MCD50-B/3+NPE功能和应用领域 浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE 6F5 Part6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC61643-1（02，89）对第Ι级浪涌保护器的要求，他们与后级限压型电涌保护器配合使用时，无需设计退耦装置，可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。MCD50-B/3+NPE MCD50-B/3+NPEMCD 50-B以其低保护电压水平（Up≤1.31KV）的特性，确保了与C级浪涌保护器配合使用时，不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45%的安装空间，MCD50-B/3+NPEMCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外，NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用，可以同时作为B和C级浪涌保护器的NPE保护模块，节省费用及安装空间。MCD50-B/3+NPE 新的MCD50-B和MCD125-B/NPE浪涌保护器周首选的应用环境是，需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如：移动、微波通信基站。 MCD50-B/3+NPE安装 MCD50-B/3+NPEMCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC 125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。MCD50-B/3+NPE MCD50-B/3+NPE技术参数  OBOMCD50-B/3+NPE价格及参数  标称电压 UN 230 V/50-60 HZ  MCD50-B/3+NPE最大持续工作电压 UC 255 V  MCD50-B/3+NPE需求等级  －按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2  －按照IEC 61643-1 B

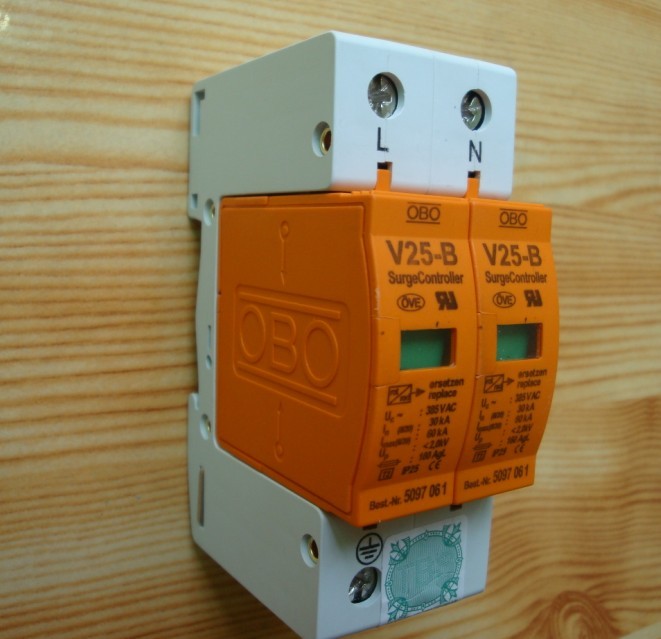

  V25-B/2OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（?>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，V25-B/2也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。V25-B/2因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。V25-B/2 V25-B防雷器应用         V25-B/2当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、人身伤亡的危害。V25-B/2 V25-B防雷器特殊配置V25-B/2     　V25-B/2AS 声光报警模块  附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿V25-B/2等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。         V25-B/2  FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。 特性一览表 V 25-B+C 使用优点 带标志端子,安装简便 可以应付频繁的电涌电流的冲击 B+C联合保护器，应用于建筑物整体空间较小的场合 只在总配电柜内安装一套保护器 可插拔式部件 保护器模块损坏后可以带电插拔更换 内部连接的保护器底座，1到4片的底座及模块数 容易安装 热感断路器和视窗指示装置 对保护器的工作状态一目了然 带NPE火花间隙模块的保护器 使用范围广（适用于TN、TT和IT电网）， 结构更安全 V 25-B+C/NPE 具有反向插入保护 保证保护器模块简单、专业的安装 功能和应用领域 雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器V25-B/2。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。 V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。 高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，V25-B/2装置内含良好非线性特性（а>30）V25-B/2的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。 OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。 安装 OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。 技术参数 B+C级电涌保护器 型号 V 25-B+C 150 280 385 最大持续操作电压 UC AC （最大允许操作电压） UC DC 150 V~ 200 V~ 280 V~ 350V~ 385 V~ 505 V~ 雷电保护区 0→2 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 B+C Ⅰ级→Ⅱ级 测试标准 IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 按照DIN VDE 0675 Part 6 A1+A2的测试电流 标称放电电流 In（8/20） 30 kA 整体最大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V V25-B/2

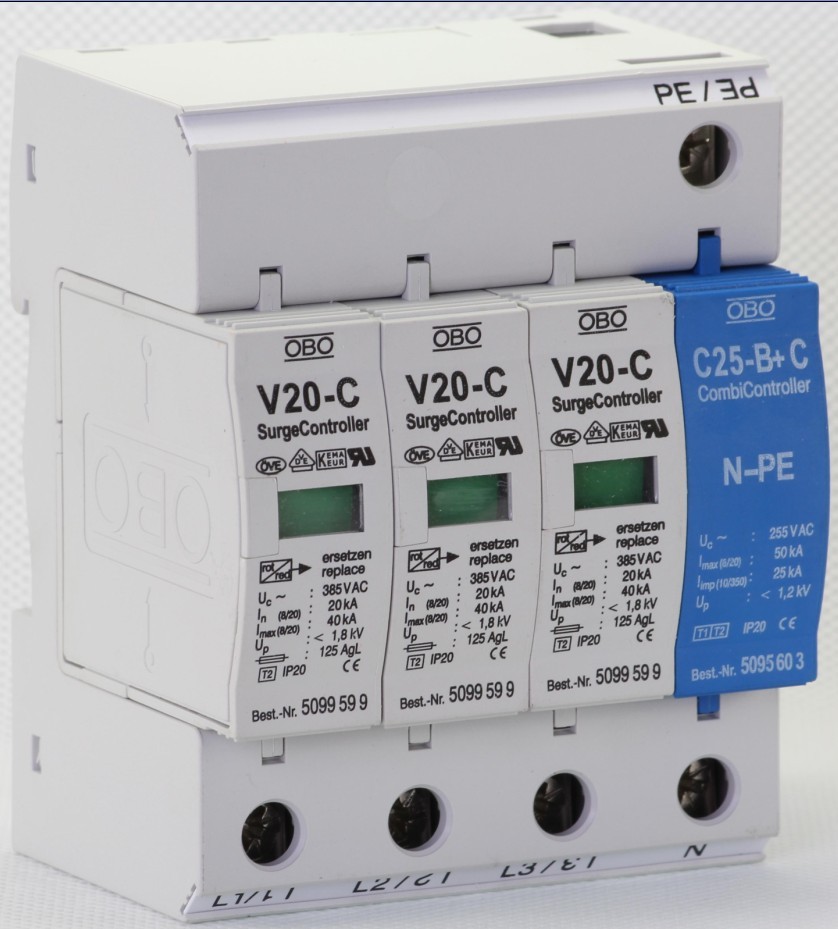

 详细说明： V20-C压敏型防雷器功能         作为限压型的产品，V20-C内部配备了高能量的氧化锌压敏电阻，该压敏电阻具有较佳的非线性特性。该组件具有响应时间极短、残压低、容通电流大，寿命长和无续流的优点。         如果压敏电阻因过载而老化时，内置的断路器将中断与电源的连接，故障显示窗口的颜色会由绿色转变为红色。V20-C/3+NPE远距离遥信装置（OBO V20-C/FS），V20-C/3+NPE附带遥信的电压监视装置。在不停电的状态下，V20-C/3+NPE避雷器可安全地进行热插拔。 V20-C压敏型防雷器应用         OBO V20-C的设计目的：依据VDE-0675标准对1000V以下的低压负荷设备依据标准实行保护。V20-C/3+NPE它保护电气设备不受因雷电和开关操作所引起的瞬态过压损坏。根据电源输入的类型，可有多种型号可供选择。 V20-C压敏型防雷器特殊配置     　V20-C/3+NPE在采用OBO之特制的光控系统LCS后，每个OBO V20-C的远程监控便变得轻而易举。V20-C/3+NPE除此之外，V20-C还设计有声光报警装置（OBO V20-C/AS）、V20-C/3+NPE远距离遥信装置（OBO V20-C/FS），附带遥信的电压监视装置。在不停电的状态下，避雷器可安全地进行热插拔。 V20-C压敏型防雷器技术参数 型号 OBO V20-C/0 V20-C/0-VA 标称工作电压 Un 75V~ 230V~ 385V~* 230V~* 最大可承受工作电压 U~max U-max 75V~ 100V- 275V~ 350V- 385V~ 505V- 280V~ - 按VDE0675，Part6标准的分类级别 C类 正常放电电流上限 In(8/20) 15KA 最大测试的放电电流上限 Imax(8/20) 40KA 30KA 测试残压上限Ures Is=1KA 240V 0.8 KV 1.2 KV
