．概述     KB2003是TTL到TCP/IP 的数据协议转换模块，它提供串口TTL到TCP/IP网络和TCP/IP网络到串口TTL的数据传输，该KB2003向上提供10M/100M以太网接口，向下提供1个标准TTL串行口，36K通讯缓存，通讯参数可通过软件设置，波特率从300bps～115200bps。KB2003 可适用各种网络环境，网络参数和串口参数可使用KB2003设置软件进行设置，也可以由用户编程进行设置。 其中KB2003-T产品为透明数据传输方式，能与市场上大多数该类产品兼容；KB2003-S产品使用我司开发的统一数据传输协议进行数据传输(固定为客户端模式)，能灵活地实现点对点、点对多点、多对多、组播、广播等传输控制方式，并能方便地与我司的GRPS DTU等产品集成到一个系统中。 KB2003根据用户对RJ45接头的需要，我们可提供两种类型选择：一种为N型，即为含RJ45接头，一种为P型，不含RJ45接头（只提供相应插针），户可将RJ45接头做在自己PCB板中。 具体型号定义如下： 序号 型号 说明 1 KB2003-TN 透明传输，N型（带RJ45接头） 2 KB2003-SN 协议传输，N型（带RJ45接头） 3 KB2003-TP 透明传输，P型（不带RJ45接头） 4 KB2003-SP 协议传输，P型（不带RJ45接头）   主要应用： n         门禁考勤一卡通 n         水、电、气自动抄表 n         电力系统自动化 n         智能交通管理 n         LED显示屏信息传输 n         智能楼宇控制数据 n         POS机联网 n         工业仪器仪表自动化工程   2．技术参数 ◆ARM7处理器，36KB通信数据缓存 ◆TTL接口，通讯参数可设置，波特率300-921600bps ◆10/100M自适应网络接口 ◆电源电压：DC3.3V ◆平均工作电流

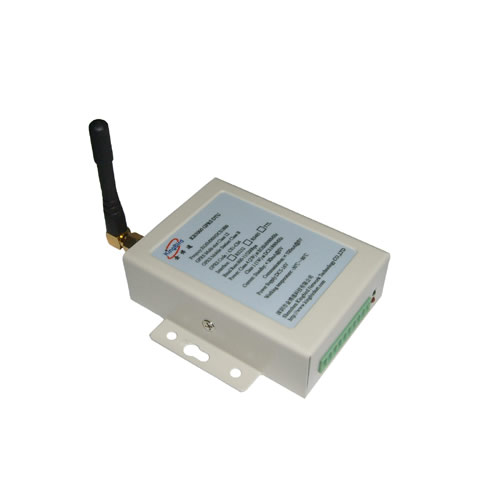

   一、 系统概述 KB2000-C 是我公司在KB2000 的基础上开发出的一款网络摄相终端。它使用KB2000，通过网络 将摄相机所拍的照片传回到服务器，用户可通过手机或电脑连接至互联网上的Web 服务器，通过Web 系统来控制摄相机拍照和查看所拍照片。同时，KB2000-C 亦可以与与红外传感器相连接，进行触发 拍照。 系统采用B/S 构架，故其管理不受到时间与地域的限制，随时都可以利用接入互联网的终端对 其进行管理。 二、 摄相机技术参数与性能特点 分辨率：640×480 输出制式：JPEG 最低照度：1 lux 白平衡：自动 镜头：6 MM 红外 暴光：自动 视角：60 度 夜视开启照度：5Lux 夜视图图像：黑白图像 夜视距离：3-5 米 使用环境：户外监控 输出方式：RS232 通讯拨特率：115200 外观尺寸：长 125mm，直径75mm 工作环境：-40℃～80℃ 湿度：20%～80% 供电：DC5V，2A 三、 接口与安装 1. LED 指示灯：KB2000-C 有两个LED 指示灯 LED1：上面的LED 灯，为双色灯。接通网线，亮绿灯（没接不亮）；在串口通讯时，闪红灯。 LED2：下面的LED 灯，为双色灯。上电亮红色，表示电源正常。显示绿色时表示应用层连 接，连接上服务器时会常亮，此时灯为黄色（红绿色光叠加为黄）。 2. 网络接口：RJ45 接口，用于将KB2000-C 接入网络   KB2000-C 采用绿色10Pin 接口，其接口详细定义如下：（从左到右） KB2000-C 的接口共10 个PIN，从左到右依次为PIN1-PIN10，具体定义如下： 端子序号 端子定义 说明 备注 1 VCC 电源:DC5V 2 GND 电源地 3 UTXD1 串口发送 接摄相机 4 URXD1 串口接收 接摄相机 5 Output1 开关量输出端子1 6 Input1 开关量输入端子1 7 GND 串口地 接摄相机 8 Output2 开关量输出端子2 9 STATUS 在线为高电平，掉线或信号弱为低电平 10 IR-DATA 红外数据总线

    简介 KB3030-RO GPRS DTU（Data Terminal Unit）是采用高可靠性ARM7处理器和GPRS/SMS透明的无线数据传输终端。 基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3030-RO GPRS DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。 针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。GPRS移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB3030-RO GPRS DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过GPRS移动数据网络进行传送的GPRS无线设备。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的中小数据量的传输。 8B1．2 产品特点 l         标准工业级产品，EMC抗干扰设计，适应环境能力强； l         自主研发，带有实时操作系统的嵌入式32位ARM7- CPU； l          内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； l         工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）； l         先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包，可传输100K以上的图片以及Flash动画文件,绝不会出现马赛克现象； l         功能强大，支持三种工作模式：DTU（系统默认），SMS MODEM和MODEM，DTU模式时为GPRS数据传输模式，可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器，在DTU模式时也可以接收SMS短信（发送短信时需要通过IO口切换到SMS）；SMS Modem工作模式时为短信传输终端模式，用户可设置为A型（带协议）与B型（透明）的短信传输；Modem模式使用时，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能； l         两路继电器开关输出：既可以通过短信来控制继电器状态，也可以通过GPRS通讯来控制继电器状态。 l         DTU与SMS MODEM模式的切换既可通过用户配置软件来配置，同时在使用过程中用户设备也可通过IO口来灵活配置工作模式；Modem模式的配置必须在用户上电时发送配置指令来进行配置； l         SMS Modem模式特点： Ø         支持多种方式组网：SMS MODEM模式下， A型可以与B型组网， A型也可与A型的进行组网； Ø         当工作在SMS MODEM模式下时，KB3030-RO单包发送的数据量可达1024Bytes（包括A、B型工作模式），一般发短信的设备或手机每包只能发送140个字节； Ø         SMS MODEM工作模式下，收发数据格式支持：16进制（系统默认）、ASCII码及UCS2码，这三种数据格式由用户在使用前，通过我公司配置软件进行配置； l       支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3030-RO也可与KB3030-RO同类型产品组网（方便无互联网条件下使用GPRS），可实现一对一，一对多组网； l         IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； l         远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费； l         远程修改DTU参数：支持短信修改DTU参数，以及网络修改DTU参数； l         强大的通讯备用功能：支持主服务器与备用服务器的连接自动切换一旦主服务器出现问题，自动连接到备用服务器； l         功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善； l         支持专用APN，数据中心支持固定IP与动态域名解析； l         工业级温度范围：工作温度：-40℃-80℃，在-40℃时通讯不受影响。 9B1.3    安全使用 KB3030-RO GPRS DTU完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3030-RO GPRS DTU时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    应用接口和体积     本产品提供了三个硬件接口 . 一个10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源 . 一个SMA射频接口   接天线 . 一个内嵌式SIM 卡   接SIM 卡 .体积：82mm(L)*59mm(W)*25mm(H) .重量：200g(不含天线,数据线)

   KB3080 DTU简介 首先感谢您选择本公司的产品! 7B1.1 简介 KB3080-M 是采用ARM7 处理器和中兴MG2639 通讯模块所开发的工业级通信Modem。 KB3080-M 针对复杂的工业现场，采用EMC 抗干扰设计。用户可通过RS232、RS485 或TTL 电平接口 将Modem 连接至PC 机上通过AT 指令对其进行设置开发。 8B1．2 产品特点 支持标准 AT 指令（GSM7.05 和07.07） 支持 ZTE 扩展指令 支持 TCP、UDP、SMS、SERVER、FTP、USSD 工业级产品，EMC 抗干扰设计 四频段工作：850/900/1800/1900MHz，适用于全球所有国家 LED 状态指示：电源指示、联网指示、数据收发、短信收发 工业级温度范围：﹣35℃～+75℃ 9B1.3 安全使用 KB3080 GPRS MODEM 完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损 坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4 电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频 能量的辐射下可能会发生故障,使用KB3080-M GPRS MODEM 时应检查近距离范围内的设备是否作好了电磁防 护。 1B1.5 应用接口和体积 本产品提供了三个硬件接口 . 一个10 孔的主接口 接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源 一个SMA 射频接口 接天线 . 一个内嵌式SIM 卡 接SIM 卡 .体积：82mm(L)*59mm(W)*25mm(H) .重量：160g(不含天线,数据线) KB3080 GPRS MODEM技术参数 12B2.1 GSM/GPRS： 频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz GPRS Multi-slot Class 10 GPRS Mobile Station Class B GPRS 编码：CS1~CS4 输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHz Class 1 (1W) at DCS1800MHz and PCS1900MHz 灵敏度：

    KB3030-SE  DTU简介 首先感谢您选择本公司的产品! 7B1.1    简介 KB3030-SE GPRS DTU（Data Terminal Unit）是采用高可靠性ARM7处理器和GPRS/SMS透明的无线数据传输终端。 基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3030-SE GPRS DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。 针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。GPRS移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB3030-SE GPRS DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过GPRS移动数据网络进行传送的GPRS无线设备。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的中小数据量的传输。 8B1．2 产品特点 l         标准工业级产品，EMC抗干扰设计，适应环境能力强； l         自主研发，带有实时操作系统的嵌入式32位ARM7- CPU； l          内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； l         工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）； l         先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包，可传输100K以上的图片以及Flash动画文件,绝不会出现马赛克现象； l         功能强大，支持三种工作模式：DTU（系统默认），SMS MODEM和MODEM，DTU模式时为GPRS数据传输模式，可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器，在DTU模式时也可以接收SMS短信（发送短信时需要通过IO口切换到SMS）；SMS Modem工作模式时为短信传输终端模式，用户可设置为A型（带协议）与B型（透明）的短信传输；Modem模式使用时，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能； l         DTU与SMS MODEM模式的切换既可通过用户配置软件来配置，同时在使用过程中用户设备也可通过IO口来灵活配置工作模式；Modem模式的配置必须在用户上电时发送配置指令来进行配置； l         SMS Modem模式特点： Ø         支持多种方式组网：SMS MODEM模式下， A型可以与B型组网， A型也可与A型的进行组网； Ø         当工作在SMS MODEM模式下时，KB3030-SE单包发送的数据量可达1024Bytes（包括A、B型工作模式），一般发短信的设备或手机每包只能发送140个字节； Ø         SMS MODEM工作模式下，收发数据格式支持：16进制（系统默认）、ASCII码及UCS2码，这三种数据格式由用户在使用前，通过我公司配置软件进行配置； l       支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3030-SE也可与KB3030-SE同类型产品组网（方便无互联网条件下使用GPRS），可实现一对一，一对多组网； l       即插即用功能：当与本公司KB2000或KB3030-SE自身组网时，此时无需任何软件硬开发，即可构建大型SCADA系统； l         IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； l         远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费； l         远程修改DTU参数：支持短信修改DTU参数，以及网络修改DTU参数； l         IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过远程来控制与读取。可设置报警状态阀值，并可设置报警是否自动上报报警信号功能； l         强大的通讯备用功能：支持主服务器与备用服务器的连接自动切换一旦主服务器出现问题，自动连接到备用服务器； l         功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善； l         支持专用APN，数据中心支持固定IP与动态域名解析； l         工业级温度范围：工作温度：-40℃-80℃，在-40℃时通讯不受影响。 9B1.3    安全使用 KB3030-SE GPRS DTU完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3030-SE GPRS DTU时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    应用接口和体积     本产品提供了三个硬件接口 . 一个10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源 . 一个SMA射频接口   接天线 . 一个内嵌式SIM 卡   接SIM 卡 .体积：82mm(L)*59mm(W)*25mm(H)   KB3030-SE GPRS DTU技术参数 12B2.1    GSM/GPRS： 频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz GPRS Multi-slot Class 12 GPRS Mobile Station Class B GPRS 编码：CS1~CS4 输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHz Class 1 (1W) at DCS1800MHz and PCS1900MHz 灵敏度：

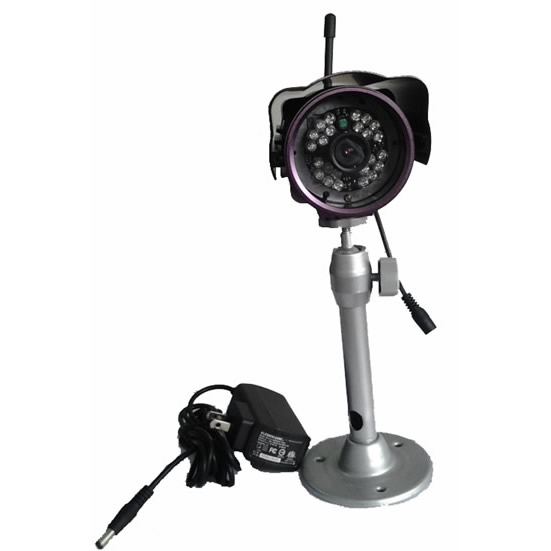

                                                       KB3080-RC产品简介 系统概述： 自2006年IBM公司提出智能电网解决方案以来，智能电网已成为各国重点发展的对象。而KB3080-RC智能电网远程抄报防窃终端，是以我公司KB3080 GPRS DTU（Data Terminal Unit）为基础，专门为智能电网应用而开发的一款产品。 KB3080-RC同时具有抄表和感应拍照功能，既能实现电量的远程抄报，又能实现电网维护人员的自动记录监督，还能够预防针对电能表、电力箱的偷盗与破坏。同时，KB3080-RC在使用的温度范围、震动、电磁兼容性和接口等方面均采用特殊设计，保证了恶劣环境下的工作稳定性。 由于数据通信采用无线GPRS方式，因此，产品具有通信范围广、数据传输稳定、可靠的特点。同时，由于整个系统采用了B/S架构，使整个系统的管理不再受到时间与地域的限制，随时都可以利用接入互联网的终端对其进行管理。 系统简单易用，操作方便，实用性极强。系统特点如下： 性能稳定，传输大量数据从不丢包； 传输速度快，640*480像素的一张照片在10秒左右即可传输完毕； 服务器软件成熟稳定可靠，软件开发及应用多年，多线程模式可保持较大的通讯数据吞吐量； 发布软件操作方便，界面极具人性化，用户极易理解与使用； 接收软件自动显示现场的终端的在线与离线状态，以及接收进程状态； 既支持远程手动拍照和远程自动拍照，也支持现场触发拍照（传感器检测）； 接收照片方便，用户只要在连入互联网中的任一终端都可查看现场拍照的照片和电量数据； 系统安全可靠，软件用户具有严格的密码验证机制。公司ID通过服务器验证，用户通过数据库的账户验证；   二．GPRS技术参数与功能特点 标准工业级产品，EMC抗干扰设计，适应环境能力强； 自主研发，带有实时操作系统的嵌入式32位ARM7- CPU；  内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； 工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）； 先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包； IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； 远程修改参数：支持短信修改参数，以及网络修改参数； 自动拍照功能：有人进去传感器检测范围后，KB3080-RC即会对当前视区进行10次拍照，保存并将照片回传至服务器； 强大的通讯备用功能：支持主服务器与备用服务器的连接自动切换一旦主服务器出现问题，自动连接到备用服务器； 功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善； 支持专用APN，数据中心支持固定IP与动态域名解析； 可通过短信对其进行休眠、唤醒、重启等操作（详见短信配置协议）； 工业级温度范围：工作温度：-40℃-80℃，在-40℃时通讯不受影响。 三、GPRS技术参数 频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz GPRS Multi-slot Class 10 GPRS Mobile Station Class B GPRS 编码：CS1~CS4 输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHz Class 1 (1W) at DCS1800MHz and PCS1900MHz 灵敏度：

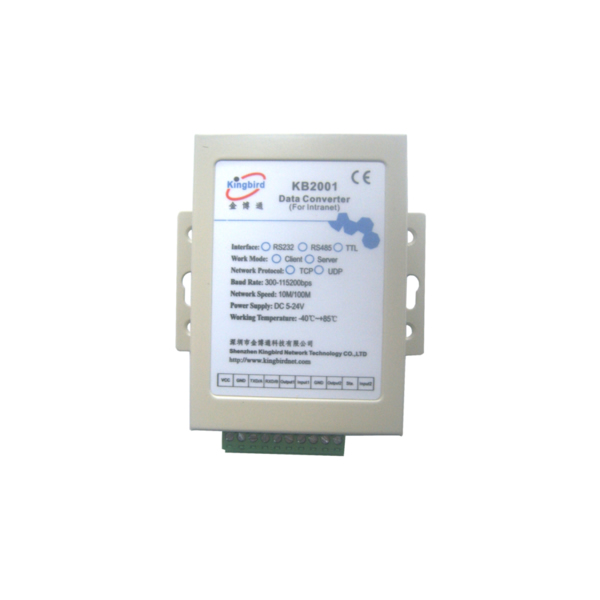

                 KB2001产品简介  概述 KB2001 是RS232/485 到TCP/IP 的数据协议转换器，它提供RS232/485 到TCP/IP 网络和TCP/IP 网络到RS232/485 的数据传输，该KB2001 向上提供10M/100M 以太网接口，向下提供1 个标准 RS232( 或RS485) 串行口， 16K 通讯缓存， 通讯参数可通过软件设置， 波特率从300bps ～ 115200bps。KB2001 可适用各种网络环境，网络参数和串口参数可使用KB2001 设置软件进行设 置，也可以由用户编程进行设置。 主要应用： ? 门禁考勤一卡通 ? 水、电、气自动抄表 ? 电力系统自动化 ? 智能交通管理 ? LED 显示屏信息传输 ? 智能楼宇控制数据 ? POS 机联网 ? 工业仪器仪表自动化工程 2．接口及显示 2.1 指示灯 LED1：上面的LED 灯，为双色灯。平时接了网线亮绿灯（没接不亮），串口通讯时闪红灯。 LED2：下面的LED 灯，为双色灯。上电亮红色，表示电源正常。显示绿色时表示应用层连接，连 接上服务器时会亮。 2.2 网络接口NET：RJ45 接口，通过该接口将KB2001 接入TCP/IP 网络。 2.3 串行与电源接口：支持RS232 或RS485。 3．KB2001 工作参数简介 3.1 基本参数 名称：给当前KB2001 命名 ，最长可为16 位ASCII 码； 密码：KB2001 密码，在设置KB2001 时需要提供密码。密码为6 位ASCII 码； 产品类型：类型固定为Converter； 版本：程序版本 I1：1 号开关量输入端子。 I2：2 号开关量输入端子。 O1：1 号开关量输出端子。 O2：2 号开关量输出端子。 在线询价

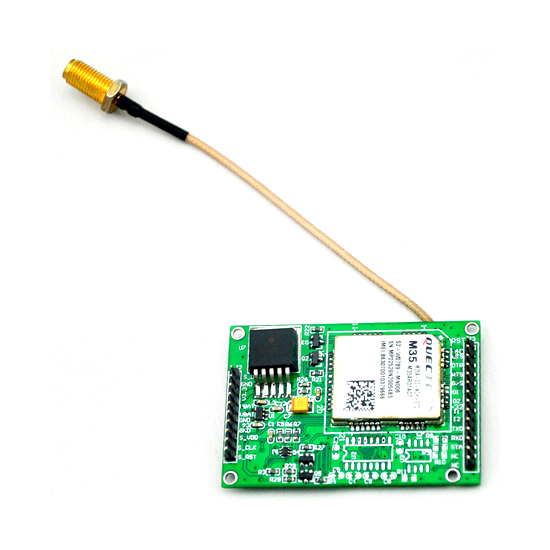

 KB3031-NF产品简介 KB3031-NF 嵌入式GPRS DTU（Data Terminal Unit）是采用高可靠性ARM7处理器和GPRS/SMS 的透明无线数据传输模块，适用于中心对多点、点多分散的中小数据量的传输。 基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3031-NF 嵌入式GPRS DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。本产品专为工业集成设计，在使用的温度范围、防震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了产品在恶劣环境下的工作稳定性，为设备的数据通讯提供了高质量保证。 GPRS移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB3031-NF GPRS DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过GPRS移动数据网络进行传送的GPRS无线设备。针对不同行业的不同用户要求，我们亦可结合行业特点进行硬件、软件开发和系统集成，提供不同的定制型终端。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上支持虚拟数据专用网（VPN）。 8B1．2 产品特点 标准工业级产品，EMC抗干扰设计，适应环境能力强； 自主研发，带有实时操作系统的嵌入式32位ARM7- CPU；  内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； 工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）； 先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包，可传输100K以上的图片以及Flash动画文件,绝不会出现马赛克现象； 功能强大，支持三种工作模式：DTU（系统默认），SMS MODEM和MODEM，DTU模式时为GPRS数据传输模式，可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器，在DTU模式时也可以接收SMS短信（发送短信时需要通过IO口切换到SMS）；SMS Modem工作模式时为短信传输终端模式，用户可设置为A型（带协议）与B型（透明）的短信传输；Modem模式使用时，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能； DTU与SMS MODEM模式的切换既可通过用户配置软件来配置，同时在使用过程中用户设备也可通过IO口来灵活配置工作模式；Modem模式的配置必须在用户上电时发送配置指令来进行配置； SMS Modem模式特点： 支持多种方式组网：SMS MODEM模式下， A型可以与B型组网， A型也可与A型的进行组网； 当工作在SMS MODEM模式下时，KB3031-NF单包发送的数据量可达1024Bytes（包括A、B型工作模式），一般发短信的设备或手机每包只能发送140个字节； SMS MODEM工作模式下，收发数据格式支持：16进制（系统默认）、ASCII码及UCS2码，这三种数据格式由用户在使用前，通过我公司配置软件进行配置； 支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3031-NF也可与KB3031-NF同类型产品组网（方便无互联网条件下使用GPRS），可实现一对一，一对多组网； 即插即用功能：当与本公司KB2000或KB3031-NF自身组网时，此时无需任何软件硬件开发，即可构建大型SCADA系统； IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； 远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费； 远程修改DTU参数：支持短信修改DTU参数，以及网络修改DTU参数； IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过gprs网络或短信的方式来控制开关量输入或查询开关量输入的状态。可以远程开启报警和设置输入报警方式：GPRS报警和SMS报警，且可设置报警状态阀值（为低电平报警或高电平报警），此外用户还可以自定义报警信息内容； 强大的通讯备用功能：若开启了备用服务功能，主服务器与备用服务器的连接可以自动切换，一旦主服务器出现问题，自动连接到备用服务器； 功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善； 支持固定IP与动态域名解析、支持专用APN； 支持最多4个服务器同步的功能，若开启GPRS服务器同步功能，KB3031-NF可同时注册4个服务器，并与之通信； 支持多达20个短信控制号码； 工业级温度范围：工作温度：-40℃-80℃，在-40℃时通讯不受影响。 9B1.3    安全使用 KB3031-NF GPRS DTU完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3031-NF GPRS DTU时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    外形尺寸 . 体积：长宽高54*36*6.8mm . 引脚插针尺寸：间距标准2.0m

   GPRS电力远程抄表系统应用方案 挨家挨户敲门查电表的方式，无论是对敲门的人来讲，还是对被敲门的人来讲，都是一件麻烦的事情。现在已有许多住宅用户都用上了预付费电卡，省去了查表的麻烦，但对电力部门来说，数据统计和实时监测仍然是一个有待解决的问题。 一、方案介绍 通过中国移动的GPRS网络系统，电力部门可将工业和民用电表采集的电力系统数据实时传递到地、市、省级的集中监控中心，以实现对电力监测设备的统一监控和分布式管理。GPRS网络可为电力系统提供了简单高效的通信传输手段。 中国移动GPRS系统可提供广域的无线IP连接。在移动通信公司的GPRS业务平台上构建电力远程抄表系统，实现电表数据的无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。 GPRS电力远程抄表系统由位于电力局的配电中心和位于居民小区的电表数据采集点组成，利用中国移动现有的GPRS/GSM网络，电表数据通过中国移动的GPRS/GSM网络进行传输。 居民小区的所有电表首先连接到电表集中器，居民用户的用电数据由复费率电表通过485传到电表集中器，电表集中器通过RS232口与GPRS透明数据传输终端连接，电表数据经过协议封装后发送到中国移动的GPRS数据网络，通过GPRS数据网络将数据传送至配电数据中心，实现电表数据和数据中心系统的实时在线连接。 二、方案优点 GPRS无线电力远程抄表系统具备如下特点： 1、实时性强： 由于GPRS具有实时在线特性，系统无时延，无需轮巡就可以同步接收、处理多个/所有数据采集点的数据。可很好的满足系统对数据采集和传输实时性的要求。 2、可对电表设备进行远程控制： 通过GPRS双向系统还可实现对电表设备进行远程控制，进行参数调整、开关等控制操作。 3、建设成本少低： 由于采用GPRS的无线公网平台，只需安装好设备就可以，不需要为远程抄表进行专门布线，前期投资少、见效快，后期升级、维护成本低； 4、集抄范围广： GPRS覆盖范围广，在无线GSM/GPRS网络的覆盖范围之内，都可以完成对集抄的控制和管理。而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。 5、系统的传输容量大： 配电数据中心要和每一个电表数据采集点保持实时连接。由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而GPRS技术能很好地满足传输突发性数据的需要。 6、数据传送速率高： 每个电表数据采集点每次数据传输量在10Kbps之内。GPRS网络传送速率理论上可达171.2kbit/s，目前GPRS实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率（≥10Kbps）的需求。 7、通信费用低：采用包月计费方式，运营成本低。 三、系统构建 由于GPRS通信是基于IP地址的数据分组通信网络，配电中心计算机主机配置固定的IP地址，各个电表数据采集点采用GPRS模块和该主机进行通信。    （一）系统组成    1、电表数据采集点：    电表数据采集点位于居民小区的信息中心，居民用户的用电数据由复费率电表首先通过RS485接口通过双绞线连接到位于小区信息中心的电表集中器，电表集中器再通过RS232接口与GPRS透明数据传输终端相连。通过GPRS透明数据传输终端内置嵌入式处理器对数据进行处理、协议封装后发送到GPRS网络，通过 GPRS网络传送至电力公司数据中心电力远程抄表系统，实现电表数据和数据中心系统的实时在线连接。    电表集中器通过RS485接口直接连接到电表上，既可支持单个电表，也可以同时支持多个电表，实现对电表参数的采集、存储、预处理或并将采集到的电表数据实时传送到配电中心；同时，电表集中器还可将配电中心发送的遥控指令传给电表控制模块，对电表进行控制操作。    2、配电中心。    配电中心服务器申请配置固定IP地址，采用省移动通信公司提供的DDN专线，与GPRS网络相连。由于DDN专线可提供较高的带宽，当电表数据采集点数量增加，中心不用扩容即可满足需求。 中心服务器上运行GPRS服务器软件，下发抄表的指令，并接收表端回传的数据。然后再 传送到配电中心计算机主机，通过系统软件对数据进行还原显示，并进行数据处理，并记录入数据库。  配电中心计算机主机可进行业务管理和计费管理，对电力数据进行校验、计算、存储、分析、管理等，可对异常情况进行告警，同时对用户使用情况实时监控，保证电力局的合法收益。  配电中心的抄表主机。若抄表软件基于串口，可另外配一台KB2000-A，KB2000-A是心串口到TCP/IP的转换设备，它可以将抄表软件的串口指令经串口发送到固定IP服务器上的服务器程序，然后再转发到相应KB3030-N的现场中。这样实时进行数据采集。若抄表软件基于TCP/IP，可不用配KB2000-A，直接连接服务器软件即可。 用户还可以将任何一台主机作为抄表主机，只要用户的抄表软件是基于串口的，接上KB2000-A并连入互联网，即可实现在任何地方均可实现抄表。此种情况主要适应于用户对现场的实时监测，实时查看，无需作电量统计分析等等。 3、GPRS/GSM移动数据传输网络：    电表集中器采集的数据经GPRS网络空中接口功能模块同时对数据进行解码处理，转换成在公网数据传送的格式，通过中国移动的GPRS无线数据网络进行传输，最终传送到配电中心IP地址。 由于GPRS通信是基于IP地址的数据分组通信网络，配电中心计算机主机配置固定的IP地址，各个电表数据采集点采用GPRS模块和该主机进行通信。    （二）系统方案    各电表使用GPRS透明数据传输终端，通过移动的GPRS网络与配电中心相连。    电表使用移动通信公司统一的STK卡，同时配电中心对各电表数据采集点进行登记，保存相关资料以便识别和维护处理。各电表数据采集点运行系统软件，支持24小时实时在线，实现信息采集点24小时传送采集的电表数据。    凡电力局授权的信息采集点均可以使用本系统：    1、电表数据采集点必须使用移动统一的STK卡，用户使用本卡只能用于与配电中心的数据通信功能。    2、无线通讯终端设备使用金博通科技提供的GPRS移动数据通信终端。    3、用户登记：符合电力局的规定。 推荐省级配电中心通过公网使用VPN接入到移动GPRS网，这种方式成本比较低，安全性比较高，而且速度和网络服务质量都保障；也可以通过GPRS专线接入到移动GPRS网，这种方式成本高，安全性高、稳定可靠。 由于GPRS通信是基于IP地址的数据分组通信网络，配电中心计算机主机配置固定的IP地址，各个电表数据采集点采用GPRS模块和该主机进行通信。    （三）产品特性    系统采用KB3030-N 系列GPRS无线透明数据传输终端。产品基于中国移动的GPRS网络，具有高性能、高可靠及抗干扰能力强等特点，提供标准232数据口可直接与计算机、RTU、PLC、GPS接收机、数码相机、数据终端等连接，传输速率达171Kbps，具有远程诊断、测试、监管功能，满足各行业调度或控制中心与众多远端站之间的数据采集和控制。    1、支持900／1800MHz双频GSM/GPRS。    2、接口： RS232、RS485。    3、系统理论传输速率171Kbps，实际传输速率40Kbps。    4、支持Windows95/98/2000/XP、LINUX操作系统。    5、支持透明数据传输与协议转换 。    6、支持VPN安全功能。      7、安装灵活、使用方便、可靠。 （四）安全措施    由于电力远程抄表系统的特殊性，本系统需要极高的系统安全保障和稳定性。安全保障主要是防止来自系统内外的有意和无意的破环，稳定是指系统能够7×24小时不间断运行，即使出现硬件和软件故障，系统也不能中断运行。    1、APN专网模式：利用SIM卡的唯一性，划定用户可接入某系统的范围，可以有效避免非法入侵。采用中国移动分配的专门的APN进行无线网络接入，在网络侧对SIM卡和APN进行绑定，只有属于指定行业的SIM卡才能访问专用APN。普通手机号的GPRS终端无法呼叫专门的APN。    2、对于特定用户，可通过数据中心给每个移动终端分配特定的用户ID和密码， 其他没有数据中心分配的用户ID和密码的移动终端将无法登录进入系统，系统的安全性进一步增强。    3、安全的防火墙过滤，设置防火墙软件保障系统安全。 四、结论    对于电力部门来说，远程变电站抄表一直是一件非常头疼的事情，需要投入大量的人力、物力和财力。因为变电站数量众多，地理位置分散，给工作人员带来极大的不方便。电力公司也可利用GPRS移动数据网络对各重要电力节点进行监控,自动读取相关数据并加以分析，还可进一步进行远程控制或设备维护，可减少人力资源、缩短修护时间并节省专线建设成本。 产品详细资料请来电或来函索取，欢迎您咨询！

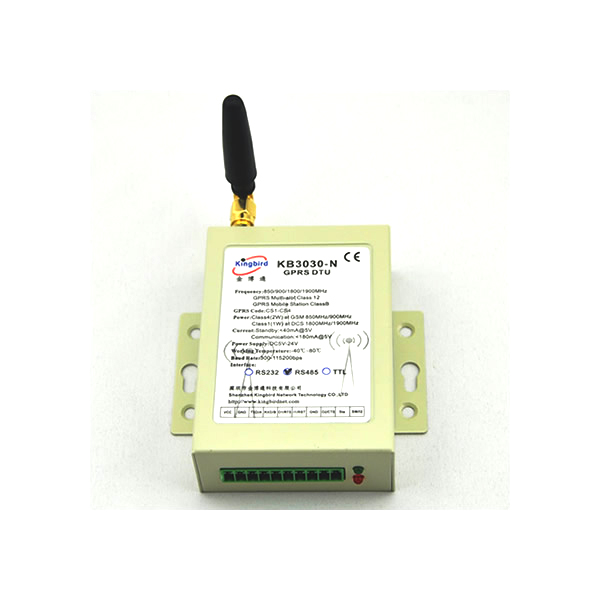

KB3030-N  DTU简介 首先感谢您选择本公司的产品! 7B1.1    简介 KB3030-N GPRS DTU（Data Terminal Unit）是采用高可靠性ARM7处理器和GPRS/SMS透明的无线数据传输终端。 基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3030-N GPRS DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。 针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。GPRS移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB3030-N GPRS DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过GPRS移动数据网络进行传送的GPRS无线设备。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的中小数据量的传输。 8B1．2 产品特点 l         标准工业级产品，EMC抗干扰设计，适应环境能力强； l         自主研发，带有实时操作系统的嵌入式32位ARM7- CPU； l          内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； l         工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）； l         先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包，可传输100K以上的图片以及Flash动画文件,绝不会出现马赛克现象； l         功能强大，支持三种工作模式：DTU（系统默认），SMS MODEM和MODEM，DTU模式时为GPRS数据传输模式，可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器，在DTU模式时也可以接收SMS短信（发送短信时需要通过IO口切换到SMS）；SMS Modem工作模式时为短信传输终端模式，用户可设置为A型（带协议）与B型（透明）的短信传输；Modem模式使用时，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能； l         DTU与SMS MODEM模式的切换既可通过用户配置软件来配置，同时在使用过程中用户设备也可通过IO口来灵活配置工作模式；Modem模式的配置必须在用户上电时发送配置指令来进行配置； l         SMS Modem模式特点： l         支持多种方式组网：SMS MODEM模式下， A型可以与B型组网， A型也可与A型的进行组网； l         当工作在SMS MODEM模式下时，KB3030-N单包发送的数据量可达1024Bytes（包括A、B型工作模式），一般发短信的设备或手机每包只能发送140个字节； l         SMS MODEM工作模式下，收发数据格式支持：16进制（系统默认）、ASCII码及UCS2码，这三种数据格式由用户在使用前，通过我公司配置软件进行配置； l       支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3030-N也可与KB3030-N同类型产品组网（方便无互联网条件下使用GPRS），可实现一对一，一对多组网； l       即插即用功能：当与本公司KB2000或KB3030-N自身组网时，此时无需任何软件硬件开发，即可构建大型SCADA系统； l         IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； l         远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费； l         远程修改DTU参数：支持短信修改DTU参数，以及网络修改DTU参数； l         IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过gprs网络或短信的方式来控制开关量输入或查询开关量输入的状态。可以远程开启报警和设置输入报警方式：GPRS报警和SMS报警，且可设置报警状态阀值（为低电平报警或高电平报警），此外用户还可以自定义报警信息内容； l         强大的通讯备用功能：若开启了备用服务功能，主服务器与备用服务器的连接可以自动切换，一旦主服务器出现问题，自动连接到备用服务器； l         功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善； l         支持固定IP与动态域名解析、支持专用APN； l         支持最多4个服务器同步的功能，若开启GPRS服务器同步功能，KB3030-N可同时注册4个服务器，并与之通信； l         支持多达20个短信控制号码； l         工业级温度范围：工作温度：-40℃-80℃，在-40℃时通讯不受影响。 9B1.3    安全使用 KB3030-N GPRS DTU完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3030-N GPRS DTU时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    应用接口和体积     本产品提供了三个硬件接口 . 一个10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源 . 一个SMA射频接口   接天线 . 一个内嵌式SIM 卡   接SIM 卡 .体积：82mm(L)*59mm(W)*25mm(H) .重量：160g(不含天线,数据线)
