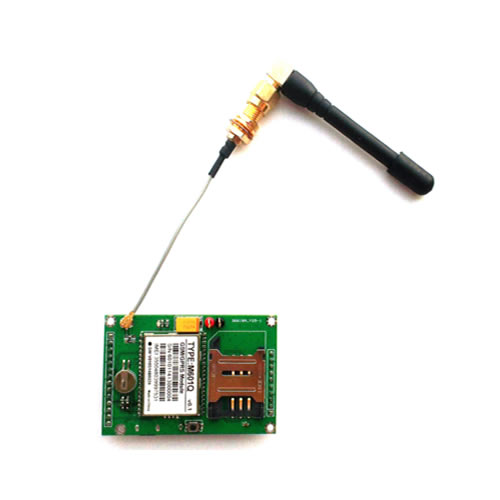

KB3031-K简介                KB3031-K嵌入式GPRS DTU（Data Terminal Unit）无线数据传输终端是专门用于将串口数据通过GPRS移动数据网络进行传输的设备，适合中心对多点、点多分散的中小数据量的传输。               KB3031-K GPRS DTU 专为工业集成设计，在使用温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，在恶劣环境下的工作稳定。                基于GPRS网络开发，数据传输通信范围广、传输稳定、可靠，KB3031-K GPRS DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业的应用，考虑到各应用部门组网方面的需要，支持虚拟数据专用网。KB3031-K 特点► 标准工业级产品，EMC抗干扰设计，适应环境能力强，嵌入式设计，成本更低；►内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制；►支持无线远程升级，可通过服务器进行FTP将DTU程序进行升级；►工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家；►先进而严格的数据通讯协议，自带纠错与加密，数据传输从不丢包；►功能强大，支持三种工作模式：DTU（系统默认），SMS MODEM和MODEM，DTU模式时为GPRS数据传输模式，可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器，在DTU模式时也可以接收SMS短信（发送短信时需要通过IO口切换到SMS）；SMS Modem工作模式时为短信传输终端模式，用户可设置为A型（带协议）与B型（透明）的短信传输；Modem模式使用时，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能；►支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3031-K也可与KB3031-K同类型产品组网（方便无互联网条件下使用GPRS），可实现一对一，一对多组网；►即插即用功能：当与本公司KB2000或KB3031-K自身组网时，此时无需任何软件硬件开发，即可构建大型SCADA系统；►IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；►远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费；►IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过gprs网络或短信的方式来控制开关量输入或查询开关量输入的状态。可以远程开启报警和设置输入报警方式：GPRS报警和SMS报警，且可设置报警状态阀值（为低电平报警或高电平报警），此外用户还可以自定义报警信息内容；►强大的通讯备用功能：若开启了备用服务功能，主服务器与备用服务器的连接可以自动切换，一旦主服务器出现问题，自动连接到备用服务器；►功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善；KB3031-K技术参数♦ GSM/GPRS参数频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHzGPRS Multi-slot Class 12GPRS Mobile Station Class BGPRS 编码：CS1~CS4输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHzClass 1 (1W) at DCS1800MHz and PCS1900MHz灵敏度：

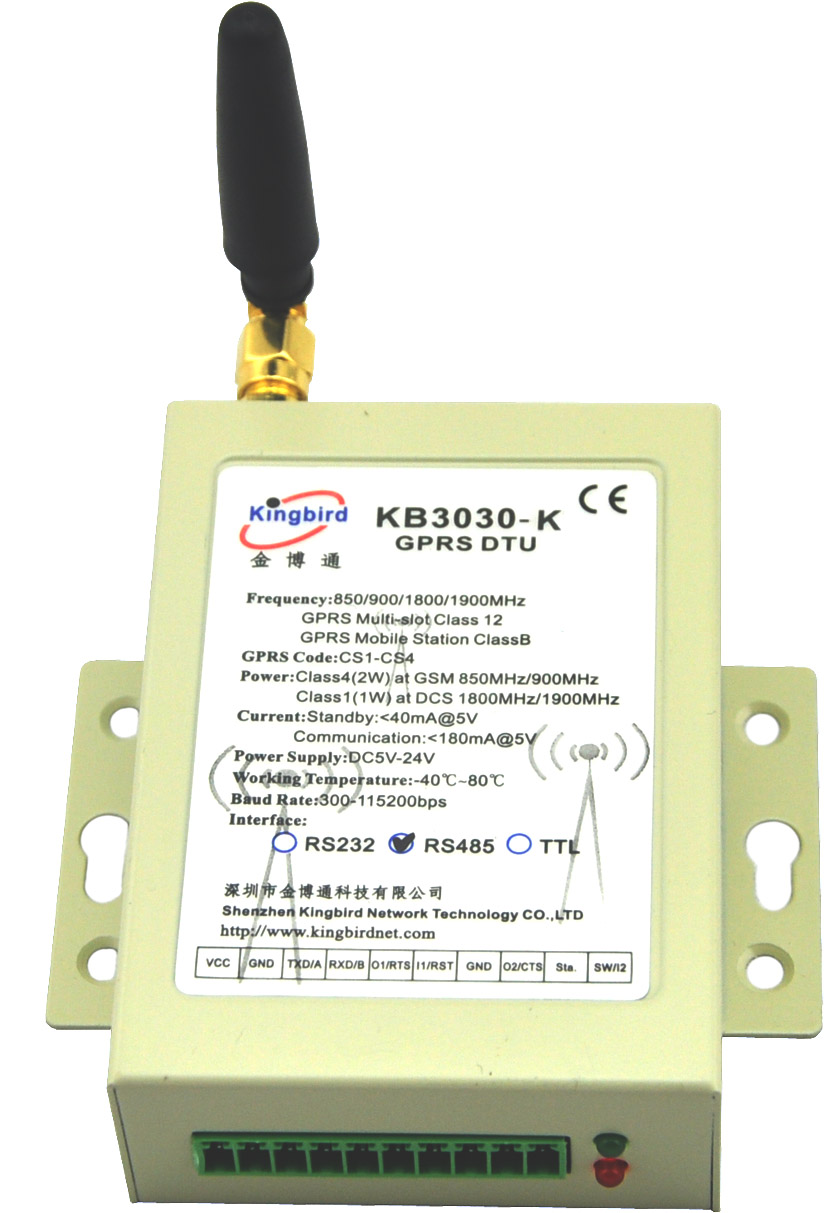

KB3030-K简介               KB3030-K GPRS DTU（Data Terminal Unit）无线数据传输终端是专门用于将串口数据通过GPRS移动数据网络进行传输的设备，适合中心对多点、点多分散的中小数据量的传输。               KB3030-K GPRS DTU 专为工业集成设计，在使用温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，在恶劣环境下的工作稳定。                基于GPRS网络开发，数据传输通信范围广、传输稳定、可靠，KB3030-K GPRS DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业的应用，考虑到各应用部门组网方面的需要，支持虚拟数据专用网。KB3030-K 特点► 标准工业级产品，EMC抗干扰设计，适应环境能力强；►内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制；►支持无线远程升级，可通过服务器进行FTP将DTU程序进行升级；►工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家；►先进而严格的数据通讯协议，自带纠错与加密，数据传输从不丢包；►功能强大，支持三种工作模式：DTU（系统默认），SMS MODEM和MODEM，DTU模式时为GPRS数据传输模式，可将用户设备的串口数据（RS232/RS485或TTL）发送至互联网中的服务器，在DTU模式时也可以接收SMS短信（发送短信时需要通过IO口切换到SMS）；SMS Modem工作模式时为短信传输终端模式，用户可设置为A型（带协议）与B型（透明）的短信传输；Modem模式使用时，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能；►支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3030-K也可与KB3030-K同类型产品组网（方便无互联网条件下使用GPRS），可实现一对一，一对多组网；►即插即用功能：当与本公司KB2000或KB3030-K自身组网时，此时无需任何软件硬件开发，即可构建大型SCADA系统；►IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统；►远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费；►IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过gprs网络或短信的方式来控制开关量输入或查询开关量输入的状态。可以远程开启报警和设置输入报警方式：GPRS报警和SMS报警，且可设置报警状态阀值（为低电平报警或高电平报警），此外用户还可以自定义报警信息内容；►强大的通讯备用功能：若开启了备用服务功能，主服务器与备用服务器的连接可以自动切换，一旦主服务器出现问题，自动连接到备用服务器；►功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善；KB3030-K技术参数♦ GSM/GPRS参数频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHzGPRS Multi-slot Class 12GPRS Mobile Station Class BGPRS 编码：CS1~CS4输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHzClass 1 (1W) at DCS1800MHz and PCS1900MHz灵敏度：

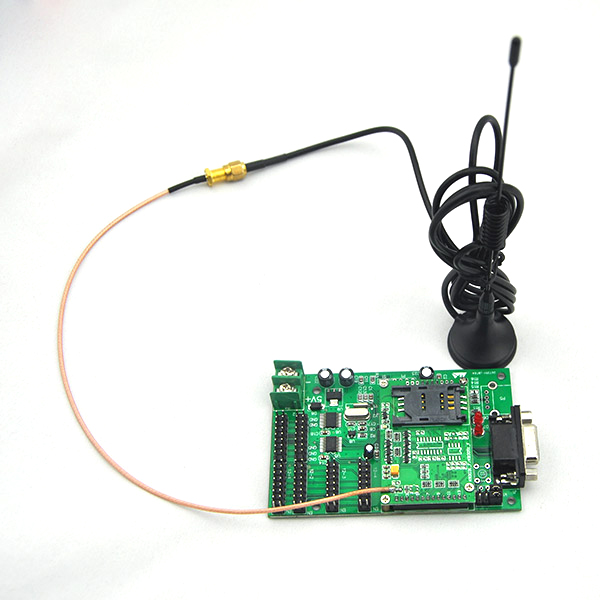

   系统概述： KB3025 系列显示屏无线控制系统采用GPRS/SMS通信，可以在全球范围内通过连接互联网的电脑将信息发布到现场的显示屏上。只要是GPRS/GSM信号覆盖的地方均可自由通信,GPRS为四频工作（850M，900M，1800M，1900M），可适用于全球各地（尤其包括南美与北美洲）。基于互联网，条屏显示信息可以随时在异地修改与控制。软件通俗易用，并具有非常强的广告信息发布的针对性，适用于各种传媒广告信息发布场合的显示屏，如：出租车移动传媒屏，公交车广告屏，士多店门头屏，大型市场档位广告屏，银行发布屏，美容美发宣传屏，医院银行叫号屏等等。系统特点如下： 性能稳定，传输大量数据从不丢包； 采用多通道工作模式，同时采用字库方式，数据量小，发送速度非常快，一条信息在500MS内可发送成功，工作效率在行业领先； 可以单选发送，列队发布，强大的自定义群发功能，同一条信息可群发至N个终端（数量没有限制）； 具备断电续传功能，断电续传功能算法极具先进性。现场终端断电或出租车（或公交车）熄火停开时不影响信息的发布，待GPRS再次上线后仍可将未成功发布的信息发送成功。 发布软件自动显示现场的GPRS在线与离线状态，以及发送进程状态； 服务器软件成熟稳定可靠，软件开发及应用多年，多线程模式可保持较大的通讯数据吞吐量； 发布软件操作方便，界面极具人性化，用户极易理解与使用； 发送信息方便，用户只要在连入互联网中的任一电脑中安装好发送软件即可发送信息； 系统安全可靠，软件用户具有严格的密码验证机制。公司ID通过服务器验证，用户通过数据库的账户验证； 软件具有严格的权限管理与分工功能，角色与用户之各种功能可灵活自定义，可分信息编辑员，审核员，发布员等等，审核员分为一级、二级审核，信息必须两级审核全部通过才能发布； 未通过审核的信息均会自动以红色显示以作提醒，审核通过的信息均自动变成正常黑色显示； 发布软件支持本地串口、GPRS、SMS短信等通讯方式，控制卡所有的参数均支持远程配置； 不仅支持GPRS模式，也支持SMS短信模式，单条短信最大支持1K字节，行业领先； 软件根据用户的需要，可增加收费的功能模块，如广告时间编排模块、广告费用统计模块等等。 发布软件严格的网络认证与加密机制，而且根据用户需要可采用USBKey验证才能运行软件以及进行登录认证成功后，才能发布信息。 可采用不同的控制卡，以满足各种不同类型、不同大小的显示屏的要求； ．控制卡性能特点 支持一键驱动模组设置功能。 支持横屏，竖屏显示。 支持单双色显示。 支持任一条信息设置任一天任一时间段播放，同一条信息在同一天支持24个时间段播放。 支持多种动作方式。 支持256条信息存储，每条信息支持128个汉字。 支持信息插入时间显示功能。信息种类有普通信息、即时信息（插播）、报警信息、固定信息等； 信息可按所设定时间播放，精确到秒；同一信息在一天内可设定24个时间段播放； 支持已存信息读取。支持信息单条删除和全部删除功能。 支持多种亮度调节方式。支持0---16级亮度设定。 支持1---16级播放速度设定。 支持电脑界面一键校对时间功能。 具有报警IO端子，在遇打劫时可通过操作按键让屏显示打劫报警信息。 支持软件版本更新。支持中文简体，中文繁体，及英文字体。 ．技术参数：　 支持颜色：单色/双色（支持多色显示时驱动字数减半） 显示点数：16*1024（单行64个字） 32*576(单行)  64*256（四行） 扫描方式：支持1/16扫，1/8扫，1/4扫 通讯接口：GPRS/SMS,RS232/RS485 ＊ 工作电压：DC5V±0.5V ＊ 通信距离：全球GPRS信号覆盖的地方 适用环境：-35℃~80℃。 系统拓朴结构 系统主要由三部分组成。 1.终端：终端主要由LED显示屏，KB3025 GPRS无线控制卡组成。LED显示屏为单色屏，主要能显示文字以及简单的图片。KB3025 GPRS无线控制卡接收用户发送过来的信息，并保存下来，并同时显示在显示屏上。 2.信息发布客户端：客户端为用户端，包括用户电脑以及信息发布软件，电脑必须接入互联网，能与GPRS服务器通讯。用户通过发布软件编辑好发布的信息内容，可选择性的将信息发到指定的显示屏上。 3.GPRS服务器：即固定IP服务器。用户必须购买或租用一台服务器，并申请到固定IP地址。该IP为互联网静态IP，可通过互联网远程访问。服务器上必须安装我公司的GPRS服务器软件。

   系统概述： KB3025 系列显示屏无线控制系统采用GPRS/SMS通信，可以在全球范围内通过连接互联网的电脑将信息发布到现场的显示屏上。只要是GPRS/GSM信号覆盖的地方均可自由通信,GPRS为四频工作（850M，900M，1800M，1900M），可适用于全球各地（尤其包括南美与北美洲）。基于互联网，条屏显示信息可以随时在异地修改与控制。软件通俗易用，并具有非常强的广告信息发布的针对性，适用于各种传媒广告信息发布场合的显示屏，如：出租车移动传媒屏，公交车广告屏，士多店门头屏，大型市场档位广告屏，银行发布屏，美容美发宣传屏，医院银行叫号屏等等。系统特点如下： 性能稳定，传输大量数据从不丢包； 采用多通道工作模式，同时采用字库方式，数据量小，发送速度非常快，一条信息在500MS内可发送成功，工作效率在行业领先； 可以单选发送，列队发布，强大的自定义群发功能，同一条信息可群发至N个终端（数量没有限制）； 具备断电续传功能，断电续传功能算法极具先进性。现场终端断电或出租车（或公交车）熄火停开时不影响信息的发布，待GPRS再次上线后仍可将未成功发布的信息发送成功。 发布软件自动显示现场的GPRS在线与离线状态，以及发送进程状态； 服务器软件成熟稳定可靠，软件开发及应用多年，多线程模式可保持较大的通讯数据吞吐量； 发布软件操作方便，界面极具人性化，用户极易理解与使用； 发送信息方便，用户只要在连入互联网中的任一电脑中安装好发送软件即可发送信息； 系统安全可靠，软件用户具有严格的密码验证机制。公司ID通过服务器验证，用户通过数据库的账户验证； 软件具有严格的权限管理与分工功能，角色与用户之各种功能可灵活自定义，可分信息编辑员，审核员，发布员等等，审核员分为一级、二级审核，信息必须两级审核全部通过才能发布； 未通过审核的信息均会自动以红色显示以作提醒，审核通过的信息均自动变成正常黑色显示； 发布软件支持本地串口、GPRS、SMS短信等通讯方式，控制卡所有的参数均支持远程配置； 不仅支持GPRS模式，也支持SMS短信模式，单条短信最大支持1K字节，行业领先； 软件根据用户的需要，可增加收费的功能模块，如广告时间编排模块、广告费用统计模块等等。 发布软件严格的网络认证与加密机制，而且根据用户需要可采用USBKey验证才能运行软件以及进行登录认证成功后，才能发布信息。 可采用不同的控制卡，以满足各种不同类型、不同大小的显示屏的要求； ．控制卡性能特点 支持一键驱动模组设置功能。 支持横屏，竖屏显示。 支持单双色显示。 支持任一条信息设置任一天任一时间段播放，同一条信息在同一天支持24个时间段播放。 支持多种动作方式。 支持256条信息存储，每条信息支持128个汉字。 支持信息插入时间显示功能。信息种类有普通信息、即时信息（插播）、报警信息、固定信息等； 信息可按所设定时间播放，精确到秒；同一信息在一天内可设定24个时间段播放； 支持已存信息读取。支持信息单条删除和全部删除功能。 支持多种亮度调节方式。支持0---16级亮度设定。 支持1---16级播放速度设定。 支持电脑界面一键校对时间功能。 具有报警IO端子，在遇打劫时可通过操作按键让屏显示打劫报警信息。 支持软件版本更新。支持中文简体，中文繁体，及英文字体。 ．技术参数：　 支持颜色：单色/双色（支持多色显示时驱动字数减半） 显示点数：16*1024（单行64个字） 32*576(单行)  64*256（四行） 扫描方式：支持1/16扫，1/8扫，1/4扫 通讯接口：GPRS/SMS,RS232/RS485 ＊ 工作电压：DC5V±0.5V ＊ 通信距离：全球GPRS信号覆盖的地方 适用环境：-35℃~80℃。 系统拓朴结构 系统主要由三部分组成。 1.终端：终端主要由LED显示屏，KB3025 GPRS无线控制卡组成。LED显示屏为单色屏，主要能显示文字以及简单的图片。KB3025 GPRS无线控制卡接收用户发送过来的信息，并保存下来，并同时显示在显示屏上。 2.信息发布客户端：客户端为用户端，包括用户电脑以及信息发布软件，电脑必须接入互联网，能与GPRS服务器通讯。用户通过发布软件编辑好发布的信息内容，可选择性的将信息发到指定的显示屏上。 3.GPRS服务器：即固定IP服务器。用户必须购买或租用一台服务器，并申请到固定IP地址。该IP为互联网静态IP，可通过互联网远程访问。服务器上必须安装我公司的GPRS服务器软件。

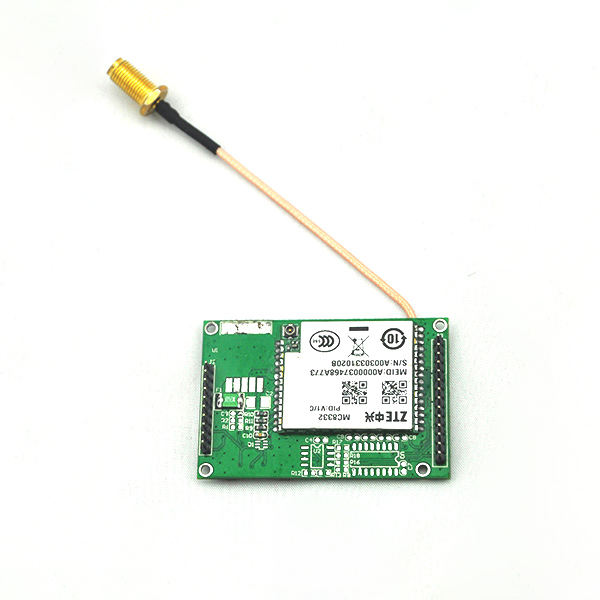

    简介 KB3061-F 嵌入式CDMA DTU（Data Terminal Unit）是采用高可靠性ARM7处理器和CDMA的透明无线数据传输模块，适用于中心对多点、点多分散的中小数据量的传输。 基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3061-F 嵌入式CDMA DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。本产品专为工业集成设计，在使用的温度范围、防震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了产品在恶劣环境下的工作稳定性，为设备的数据通讯提供了高质量保证。 CDMA移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB3061-F CDMA DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过CDMA移动数据网络进行传送的CDMA无线设备。针对不同行业的不同用户要求，我们亦可结合行业特点进行硬件、软件开发和系统集成，提供不同的定制型终端。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上支持虚拟数据专用网（VPN）。 8B1.2 产品特点 标准工业级产品，EMC抗干扰设计，适应环境能力强； 自主研发，带有实时操作系统的嵌入式32位ARM7- CPU；  内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； 工作频率采用800MHz，兼容CDMA 2000 1X技术体制； 先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包，可传输100K以上的图片以及Flash动画文件,绝不会出现马赛克现象； 功能强大，支持两种工作模式：DTU（系统默认）和MODEM，DTU模式时为CDMA数据传输模式，可将用户设备的串口数据（TTL）发送至互联网中的服务器，兼容标准AT指令（GSM07.05 and 07.07），用户可通过自己编写AT指令集的软件来完成所需要的功能； 支持多种方式自动组网：可与串口-网络转换产品KB2000组网，KB3061-F也可与KB3061-F同类型产品组网（方便无互联网条件下使用CDMA），可实现一对一，一对多组网； 即插即用功能：当与本公司KB2000或KB3061-F自身组网时，此时无需任何软件硬件开发，即可构建大型SCADA系统； IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； 远程休眠与唤醒： 可使用指定号码的手机拔打DTU号码对DTU 进行休眠与唤醒，方便用户在不使用DTU时使其休眠大大节省流量费； 远程修改DTU参数：支持短信修改DTU参数，以及网络修改DTU参数； IO开关量功能：具有两路开关量输入，两路开关量输出。可以通过远程来控制与读取。可设置报警状态阀值，并可设置报警是否自动上报报警信号功能； 强大的通讯备用功能：支持主服务器与备用服务器的连接自动切换。一旦主服务器出现问题，自动连接到备用服务器，； 功能强大的服务器软件支持，服务器软件应用多年，功能强大，成熟完善； 支持专用APN，数据中心支持固定IP与动态域名解析； 工业级温度范围：工作温度：-30℃-75℃，在-30℃时通讯不受影响。   9B1.3    安全使用 KB3061-F 嵌入式CDMA DTU完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。   10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3061-F 嵌入式CDMA DTU时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    外形尺寸 .体积：54mm(L)*36mm(W)*6.8mm(H) .引脚插针尺寸：间距标准2.0mm

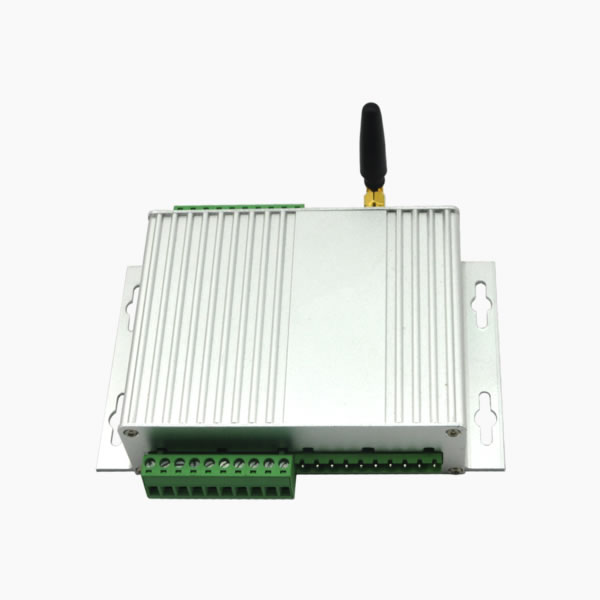

    KB3100  GPRS RTU简介 首先感谢您选择本公司的产品! 7B1.1    简介 KB3100 GPRS RTU（Remote Terminal Unit）是采用高可靠性处理器和工业级GPRS无线数据传输模块，是嵌入式单片机技术、GPRS无线通信技术和工程测量与控制技术相结合，具有高可靠性、高稳定性、功能强大、应用广泛等特点，集遥测、遥控、无线数传通信于一体的新一代远程控制终端。 KB3100 GPRS RTU 集成了模拟、数字信号采集，继电器控制输出和GPRS无线数据通信于一体，内置Modbus-RTU协议，可直接接入标准变送器输出的模拟信号、电平信号、脉冲信号(定制)、干触点，连接和控制各种Modbus-RTU协议的工业仪器仪表。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的数据的远程采集与控制。 8B1．2 产品特点 l         5路继电器开关量输出，控制器功率大，最大可控制输出250V/5A的信号； l         5路模拟量信号采集，4-20mA或0-5V，12位分辨率，速度100KHz； l          2路开关量输入，输入电平可自定义； l         2路开关量输出，输出电平可自定义； l         采用工业级高性能CPU，功耗低，抗干扰能力强； l         内置Modbus-RTU通讯协议； l         采集、数传、控制一体化，提升了系统可靠性，成本更低； l       内嵌看门狗，不死机，掉线自动恢复； l       配备多种接口资源：模拟量信号采集、开关量输入与输出、脉冲信号采集等； l         IP自动注册机制，可实现多种服务模式，构建完整的超大规模无线应用系统； l         既支持远程GPRS/CDMA/SMS远程通讯方式，也支持本地RS232/RS485通讯方式； l         无线工作模式：短信报警方式或GPRS实时数据传输方式； l         远程修改短信息内容或GPRS参数； l         报警信息直接发送至设定的手机； l         板载工业级通信模块，方便用户选择GSM、GPRS或CDMA方式组网； l         远程控制功能强大，直接通过监控中心控制现场设备； l         提供用户设置软件，开放式接口，方便与组态软件或其他控制软件连接； 9B1.3    安全使用 KB3100 GPRS RTU完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3100 GPRS RTU时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    外形尺寸     体积：长宽高147.5*90*36mm     13B2.1    基本参数： 供电电压：12V 功耗：

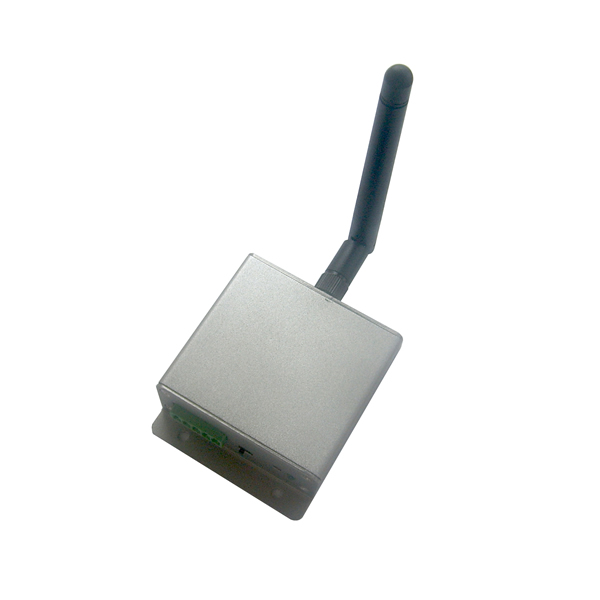

   1.1 简介     KB3072 ZTU（Zigbee Data Terminal Unit）是采用高可靠性8051 CPU 内核和IEEE 802.15.4 兼容无线收发 器的加强型Zigbee 模块，他具有传输距离远、抗干扰能力强、组网灵活等优点。     基于zigbee 网络的数据传输具有通信范围广、传输稳定、可靠、数据接力等特点，KB3072 ZTU 并组合 我们现有产品（KB3030）在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了 广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方 面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。 本产品适合一点对多点、多点对一点、一点对多点、多点对多点的小数据的数据透明传输。广泛应用在 工业自动化、远程抄表、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业。   1.2 产品特点 1、 标准工业级产品，EMC 抗干扰设计，适应环境能力强； 2、自主研发，采用经典的8051 内核，成熟、稳定； 3、 产品自带Watchdog，提供多种复位机制，可软件控制，实现完美工业保障机制； 4、工作频率采用2.4GHz，传输稳定、可靠； 5、 先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包； 6、功能强大，支持三种节点类型：中心节点、中继路由和终端； 7、支持三种传输模式：广播、主从、点对点； 8、支持多种方式自动组网：合一点对多点、多点对一点、一点对多点、多点对多点，并且结合我公司现     9、有其他产品可组建跨地域的庞大系统网络；    10、即插即用功能：配置好参数后，上电即可进行自组网，用户只需要对接好串口即可实现控制中心和设          备的双向通信；    11、远程修改ZTU 参数：本产品支持远程修改参数，产品被安装后，若需要调整相关参数，只需在控制           端使用相关软件对参数进行远程配置即可；    12、 支持串口波特率： 2400bps~115200bps，支持7、8 位数据位，一个停止位，奇校验、偶校验、无校            验；    13、工作温度范围：-40℃~85℃在-40℃时通讯不受影响。

 JBT300 电力监控终端 使用说明书  第一部分 技术特性 1、概述 1.1 产品简介 路灯监控控制器是我公司自主研制、开发、生产并具有自主知识产权的新一代 高科技节电产品，对路灯进行系统管理、远程控制和信息共享是其主要功能特点。 它的出现为各行各业的照明客户降低电费开支、节约成本提供了有效的技术和手段。 1.2 技术指标 1.2.1 额定输入电压：AC380V+15%/220V+15%。 1.2.2 输出电压调节：智能调节/人工调节 1.2.3 输入频率：50Hz±6% 1.2.4 功耗：0.5% 1.2.5 测量准确度：电压0.5 级，电流0.5 级、电度0.5 级、功率因数0.5 级。 1.2.6 主机耐压：1000V 1.2.7 传导骚扰：符合GB17743-1999 标准 1.3 使用条件 1.3.1 电网系统：交流85V ～ 265V；直流80V ～ 300V 50 Hz 1.3.2 工作环境：环境温度 - 45℃ ～ + 45℃ 相对湿度 ＜85% 1.3.3 周围环境：无腐蚀金属和破坏绝缘的气体及导电体，无爆炸危险物质，不 允许有强烈的震动。 3.2 安全性能 本系统安全特性的要求符合GB 14536.1-1998 （等同采用）国际电工委员会的 安全标准IEC 730-1《家用和类似用途电自动控制器 第一部分：通用要求》所规定 的安全內容和要求。 3.3 适用范围 适合对象：智能型照明节电系列适合电感型日光灯、电子型日光灯、高效节 能日光灯、金属卤化物灯、高压钠灯、霓红灯、各类气体放电灯。 适合场所：医院、学校、超市、大卖场、车库、隧道、路灯、地铁站、工厂 厂房、服装加工、办公楼、体育场馆、酒店、宾馆、银行、商厦、 航空候机楼等等。 第二部分 安装与维护 1、安装与运行 1.1 安装须知 1.1.1、电网电压 输入电网电压：三相四线，并具有良好的接地。 1.3 运行 系统上电后，全自动仪表面板上相应的指示灯同时亮起，系统处于延时旁通状 态，根据设置的延时时间过后，系统自动进入节电状态。 1.3.1、观察全自动仪表的显示屏，可分别读出节电前后各相所有基本电力参数： 三相相电流、三相相电压/线电压、零线电流、三相有功功率、三相无功功率、三相 视在功率、三相功率因数、三相有功电度、三相无功电度，以判断节电前后的有功 功率的变化。 1.3.2、手动节电档调节时，在全自动仪表上，按下相应档位的按键即可进行档 位转换。 1.3.3、系统正常工作后，装上后盖，合上前门，放在本系统装置的安装部位。 2、安全注意事项 本节电器内部的端子上有交流220V 左右的电压，人 体在接触到这些端子时会有触电的危险。因此，请严格按 照指定的电力工作人员的指示进行操作。 本控制器安装时应避免高温潮湿的环境，且一定要实 施可靠接地。 、外部端子定义 L/+ DO11（常闭） N/- 工作电源 DO12（公共） FG 安全防护线 DO13（常开） 第一路继电器输出 VN 中性线 DO21 VC C 相电压输入 DO22 第二路继电器输出 VB B 相电压输入 DO31 VA A 相电压输入 DO32 第三路继电器输出 IA+ A 相电流正端 DO41 IA- A 相电流负端 DO42 第四路继电器输出 IB+ B 相电流正端 DO51 IB- B 相电流负端 DO52 第五路继电器输出 IC+ C 相电流正端 DO61 IC- C 相电流负端 DO62 第六路继电器输出 AO A1 AOG 极性档位（4~20mA） B1 第一路通讯 A2 B2 第二路通讯

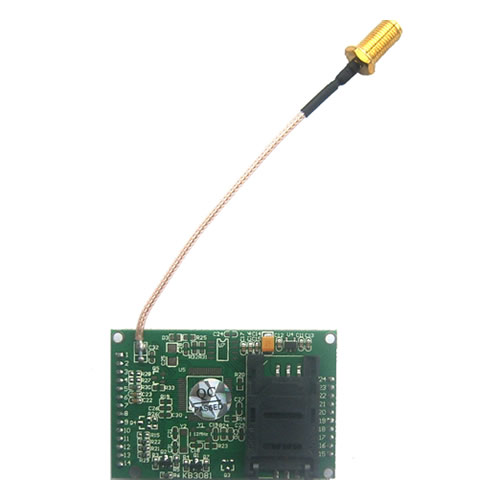

    KB3081-FM  DTU简介 首先感谢您选择本公司的产品! 7B1.1    简介 KB3081-FM GPRS MODEM是采用高可靠性ARM7处理器和GPRS/SMS透明的无线调制解调模块，具有性能稳定、体积小的特点，同时，嵌入式设计可以有效控制成本，更有利于用户设备和系统的集成。 基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB3081-FM GPRS MODEM 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。 针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。 本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的中小数据量的传输。 8B1．2 产品特点 l         标准工业级产品，EMC抗干扰设计，适应环境能力强； l         自主研发，带有实时操作系统的嵌入式32位ARM7- CPU； l          内嵌Watchdog芯片，提供多种复位机制，可软件控制，实现完美工业保障机制； l         工作频率采用850/900/1800/1900MHz，四频可适用于全球所有国家（包括南北美洲）； l         工业级温度范围：工作温度：-35℃-75℃。 9B1.3    安全使用 KB3081-FM GPRS MODEM完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,在开始接通的15 秒内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 10B1.4    电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3081-FM GPRS MODEM时应检查近距离范围内的设备是否作好了电磁防护。 11B1.5    外形尺寸   .体积：54mm(L)*36mm(W)*6.8mm(H) .引脚插针尺寸：间距标准2.0mm   KB3081-FM GPRS MODEM技术参数 12B2.1    GSM/GPRS： 频段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz GPRS Multi-slot Class 10 GPRS Mobile Station Class B GPRS 编码：CS1~CS4 输出功率：Class 4 (2W) at GSM850MHz and EGSM900MHz Class 1 (1W) at DCS1800MHz and PCS1900MHz 灵敏度：

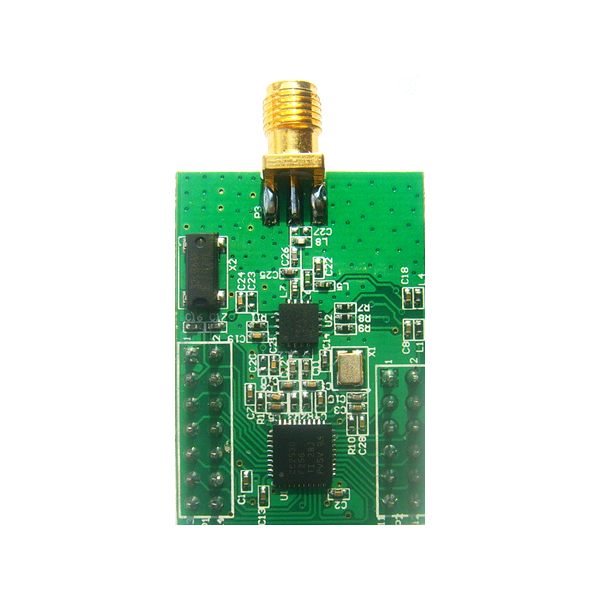

    KB3073  ZTU简介 首先感谢您选择本公司的产品! 1.1简介 KB3073 Zigbee模块是采用高可靠性8051 CPU内核和IEEE 802.15.4 兼容无线收发器的加强型Zigbee模块，他具有传输距离远、抗干扰能力强、组网灵活等优点。 基于zigbee网络的数据传输具有通信范围广、传输稳定、可靠、数据接力等特点，KB3073 ZIGBEE模块 并组合我们现有产品（KB3030,KB2000）在智能家居、安防报警、无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。 本产品适合一点对多点、多点对一点、一点对多点、多点对多点的小数据的数据透明传输。广泛应用在工业自动化、远程抄表、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业。 1.2产品特点 l         标准工业级产品，EMC抗干扰设计，适应环境能力强； l         自主研发，采用经典的8051内核，成熟、稳定； l         产品自带Watchdog，提供多种复位机制，可软件控制，实现完美工业保障机制； l         工作频率采用2.4GHz，传输稳定、可靠； l         先进而严格的数据通讯协议，自带纠错与加密。数据传输从不丢包； l         功能强大，支持三种节点类型：中心节点、中继路由和终端； l         支持三种传输模式：广播、主从、点对点； l       支持多种方式自动组网：合一点对多点、多点对一点、一点对多点、多点对多点，并且结合我公司现有其他产品可组建跨地域的庞大系统网络； l       即插即用功能：配置好参数后，上电即可进行自组网，用户只需要对接好串口即可实现控制中心和设备的双向通信； l         远程修改ZTU参数：本产品支持远程修改参数，产品被安装后，若需要调整相关参数，只需在控制端使用相关软件对参数进行远程配置即可； l         支持串口波特率： 2400bps~115200bps，支持7、8位数据位，一个停止位，奇校验、偶校验、无校验； l         工作温度范围：-40℃~85℃在-40℃时通讯不受影响。 1.3安全使用 KB3073 ZIGBEE模块完全符合国家无线电产品的安全技术规定. 但是请您注意:不要用手或其他身体部位接触天线 ,上电后内尽量远离天线 ,天线如有损坏应及时更换 ,使用配套的合格电缆和天线 。 1.4电磁干扰 目前大部分电子设备都采取了电磁防护措施,但也有老式的设备可能没有采取适当的防护措施,在射频能量的辐射下可能会发生故障,使用KB3073 ZIGBEE模块时应检查近距离范围内的设备是否作好了电磁防护。 1.5应用接口和体积 .体积：36mm(L)*20mm(W)*5mm(H) .重量：160g(不含天线,数据线)
