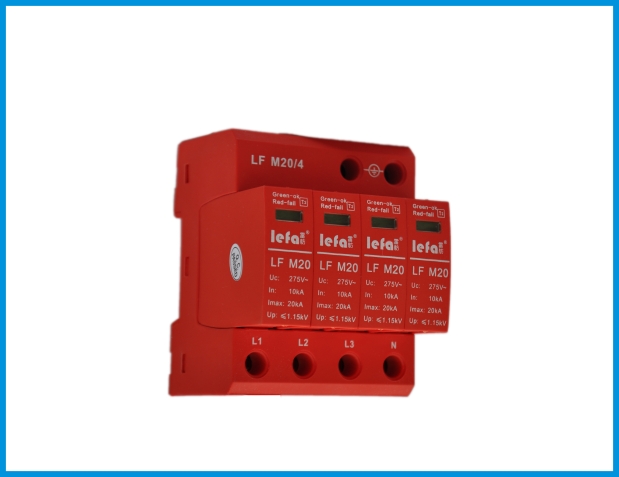

III级20KA电源防雷模块LF M20/4 产品介绍 安装于LPZ0B-1或更高界面。适用于TNS三相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷模块。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为第Ⅲ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M20/4 标称工作电压 Un 230V~ 最大持续运行电压Uc 275V~ 标称放电电流(8/20μs) In 10KA 最大放电电流(8/20μs) Imax 20KA 电压保护级别Up ≤1.15KV 响应时间tA ≤25ns 最大后备熔丝  L 16A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块。

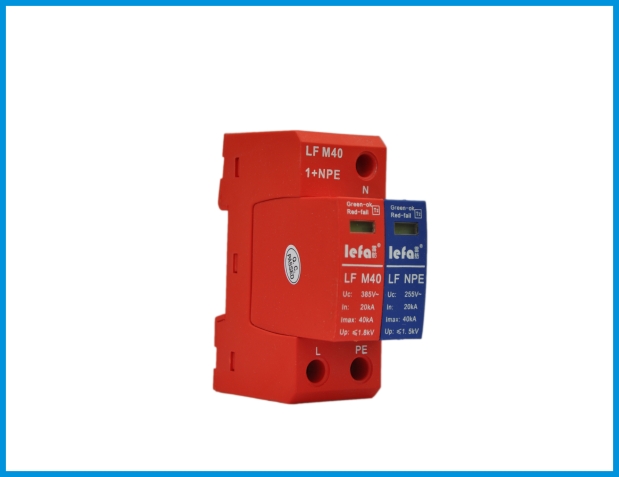

 II级40KA电源防雷模块LF M40/1+NPE 产品介绍 安装于LPZ0B-1或更高界面。适用于TT单相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷器。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为低压电源系统第Ⅱ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M40/1+NPE 标称工作电压 Un 230V~ 最大持续运行电压[L-N] Uc 385V~ 最大持续运行电压[N-PE]Uc 255V~ 标称放电电流(8/20μs) In 20KA 最大放电电流(8/20μs) Imax 40KA 电压保护级别 [L-N] Up ≤1.8KV 电压保护级别 [N-PE] Up ≤1.5KV 响应时间[L-N] tA ≤25ns 响应时间[N–PE] tA ≤100ns 最大后备熔丝  L 32A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25mm² 安装方式 35mm标准电气导轨 安装宽度 2个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块

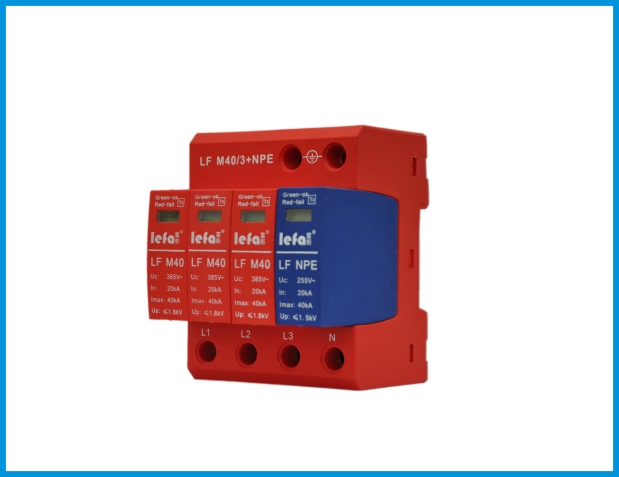

 II级40KA电源防雷模块LF M40/3+NPE 产品介绍 安装于LPZ0B-1或更高界面。适用于TT三相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷器。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为低压电源系统第Ⅱ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M40/3+NPE 标称工作电压 Un 230V~ 最大持续运行电压[L-N] Uc 385V~ 最大持续运行电压[N-PE]Uc 255V~ 标称放电电流(8/20μs) In 20KA 最大放电电流(8/20μs) Imax 40KA 电压保护级别 [L-N] Up ≤1.8KV 电压保护级别 [N-PE] Up ≤1.5KV 响应时间[L-N] tA ≤25ns 响应时间[N–PE] tA ≤100ns 最大后备熔丝  L 32A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25mm² 安装方式 35mm标准电气导轨 安装宽度 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块

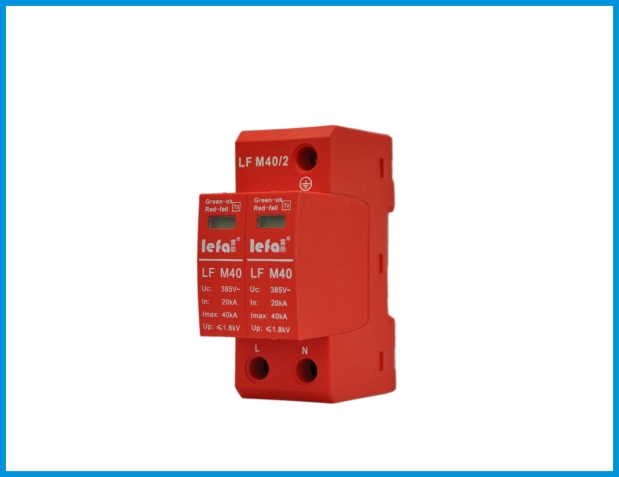

 II级40KA电源防雷模块LF M40/2 产品介绍 安装于LPZ0B-1或更高界面。适用于TNS单相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷器。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为低压电源系统第Ⅱ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M40/2 标称工作电压 Un 230V~ 最大持续运行电压Uc 385V~ 标称放电电流(8/20μs) In 20KA 最大放电电流(8/20μs) Imax 40KA 电压保护级别Up ≤1.8KV 响应时间tA ≤25ns 最大后备熔丝  L 32A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25mm² 安装方式 35mm标准电气导轨 安装宽度 2个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块

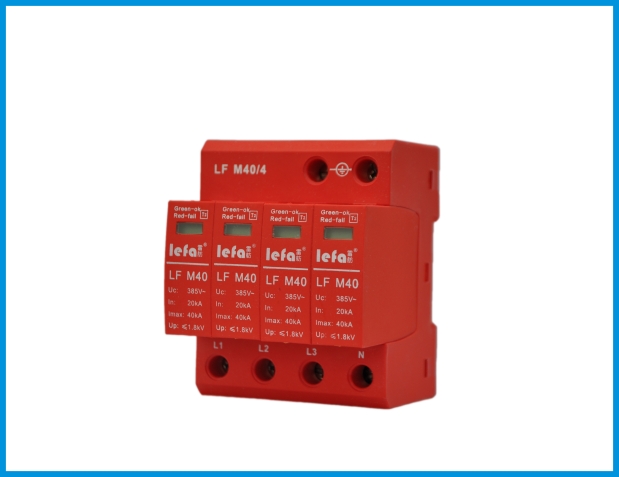

产品介绍 安装于LPZ0B-1或更高界面。适用于TNS三相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷器。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为低压电源系统第Ⅱ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M40/4 标称工作电压 Un 230V~ 最大持续运行电压Uc 385V~ 标称放电电流(8/20μs) In 20KA 最大放电电流(8/20μs) Imax 40KA 电压保护级别Up ≤1.8KV 响应时间tA ≤25ns 最大后备熔丝  L 32A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25mm² 安装方式 35mm标准电气导轨 安装宽度 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块

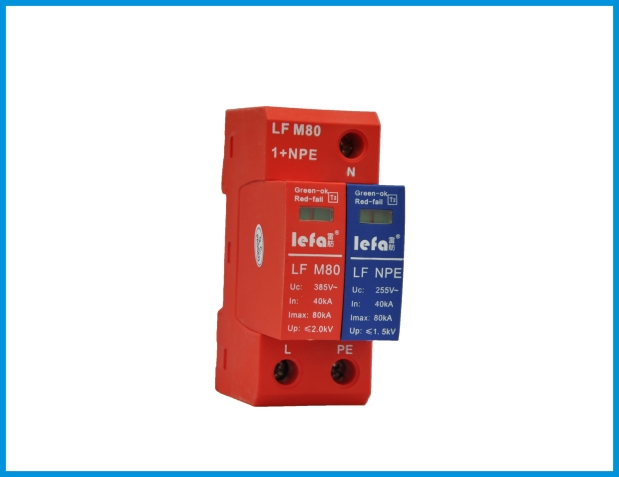

 I级80KA电源防雷模块LF M80/1+NPE 产品介绍 安装于LPZ0B-1或更高界面。适用于TT单相配电系统，防止低压设备受到过压干扰，依据IEC61643-1,GB18802.1标准的防雷器。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的防雷模块 ►  作为低压电源系统第Ⅰ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M80/1+NPE 标称工作电压 Un 230V~ 最大持续运行电压[L-N] Uc 385V~ 最大持续运行电压[N-PE]Uc 255V~ 标称放电电流(8/20μs) In 40KA 最大放电电流(8/20μs) Imax 80KA 电压保护级别 [L-N] Up ≤2.0KV 电压保护级别 [N-PE] Up ≤1.5KV 响应时间[L-N] tA ≤25ns 响应时间[N–PE] tA ≤100ns 最大后备熔丝  L 80 A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 2个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V三个电压等级防雷模块。

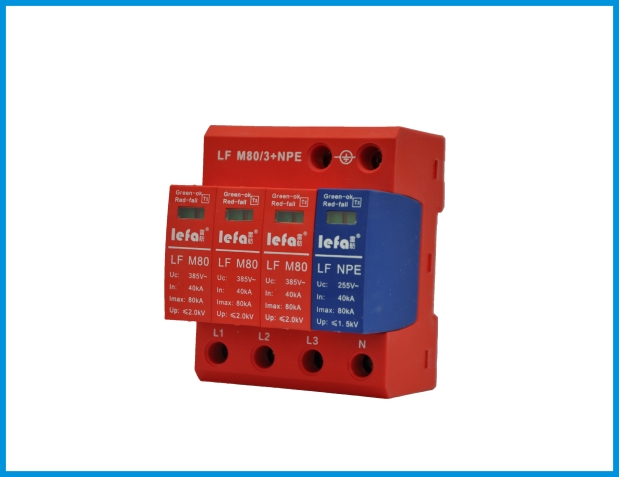

 I级80KA电源防雷模块LF M80/3+NPE   产品介绍   安装于LPZ0B-1或更高界面。适用于TT三相配电系统，防止低压设备受到过压干扰，依据IEC61643-1,GB18802.1标准的防雷器。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的防雷模块 ►  作为低压电源系统第Ⅰ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M80/3+NPE 标称工作电压 Un 230V~ 最大持续运行电压[L-N] Uc 385V~ 最大持续运行电压[N-PE]Uc 255V~ 标称放电电流(8/20μs) In 40KA 最大放电电流(8/20μs) Imax 80KA 电压保护级别 [L-N] Up ≤2.0KV 电压保护级别 [N-PE] Up ≤1.5KV 响应时间[L-N] tA ≤25ns 响应时间[N–PE] tA ≤100ns 最大后备熔丝  L 80 A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V三个电压等级防雷模块。

 I级80KA电源防雷模块LF M80/2 产品介产品介绍 安装于LPZ0B-1或更高界面。适用于TNS单相配电系统，防止低压设备受到过压干扰，依据IEC61643-1,GB18802.1标准的防雷器。   产产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的防雷模块 ►  作为低压电源系统第Ⅰ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技技术参数 型号 LF M80/2 标称工作电压 Un 230V~ 最大持续运行电压Uc 385V~ 标称放电电流(8/20μs) In 40KA 最大放电电流(8/20μs) Imax 80KA 电压保护级别Up ≤2.0KV 响应时间tA ≤25ns 最大后备熔丝  L 80 A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 2个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V三个电压等级防雷模块。

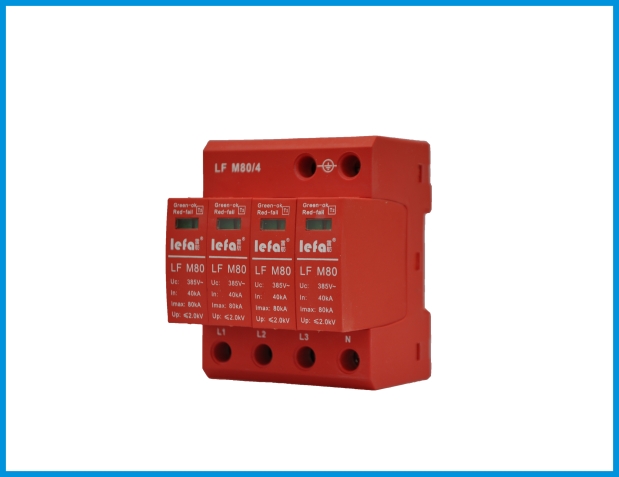

 I级80KA电源防雷模块LF M80/4 产产品介绍 安装于LPZ0B-1或更高界面。适用于TNS三相配电系统，防止低压设备受到过压干扰，依据IEC61643-1,GB18802.1标准的防雷器。   产产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的防雷模块 ►  作为低压电源系统第Ⅰ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技技术参数 型号 LF M80/4 标称工作电压 Un 230V~ 最大持续运行电压Uc 385V~ 标称放电电流(8/20μs) In 40KA 最大放电电流(8/20μs) Imax 80KA 电压保护级别Up ≤2.0KV 响应时间tA ≤25ns 最大后备熔丝  L 80 A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V三个电压等级防雷模块。

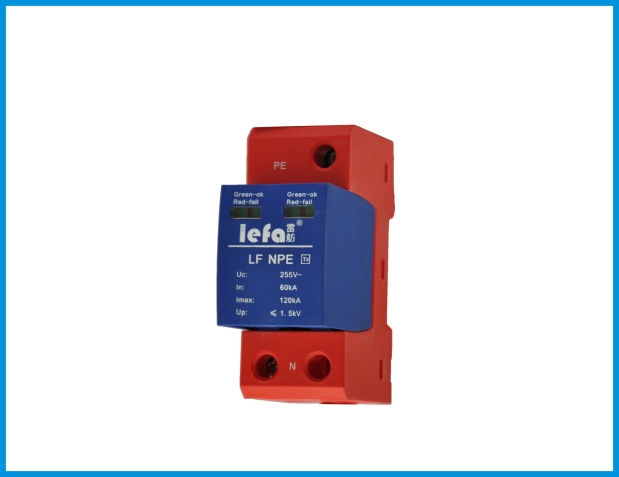

 I级120KA电源防雷模块 产 产品特点 ►  模块化设计，易于连接 ►  可由汇流排组成单相或三相的接线系统 ►  双窗口脱扣指示 ►   热脱扣装置，提供可靠的保护 ►  无功耗，可靠性高，寿命长 ►   带“*”为遥信可选   技术参数 型号 LF M120/4 LF M120/3+NPE LF M120/2 LF M120/1+NPE 标称工作电压Un 230V~ 最大持续运行电压[L-N](Uc) 385V~ 最大持续运行电压[N-PE](Uc) -- 255V~ -- 255V~ 标称放电电流(8/20μs) In 60KA 最大放电电流(8/20μs) Imax 120KA 电压保护级别 [L-N] Up ≤2.2KV ≤2.2KV ≤2.2KV ≤2.2KV 电压保护级别 [N-NPE] Up -- ≤1.5KV -- ≤1.5KV 响应时间[L-N] tA ≤25ns ≤25ns ≤25ns ≤25ns 响应时间[N-PE] tA -- ≤100ns -- ≤100ns 最大后备熔丝  L 160 A 工作温区 -40℃··+80℃ 连接导体截面 2.5-25mm2 安装宽度 8个标准模块 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 EC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积 ≤1.5mm2 注：可提供150V、275V、320V三个电压等级防雷模块
