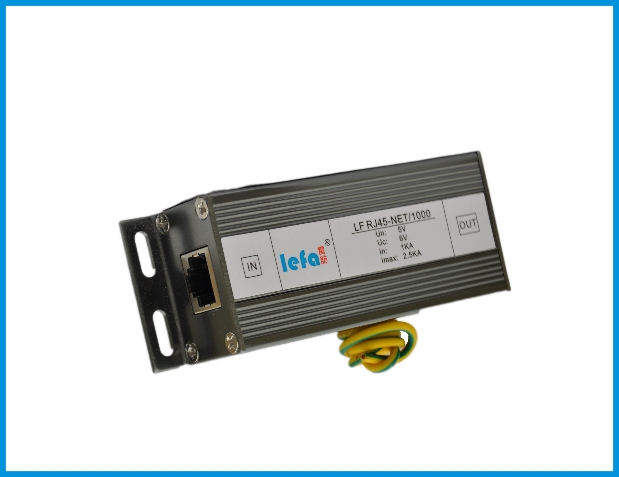

单路千兆网络信号防雷器 产品介绍 用于超5类线或超6类线作为传输线路的网络设备而设计的过电压保护设备，适用于各种计算机网络服务器、路由器、HUB、网络交换机、宽带设备等。安装于LPZ1-2区的RJ45接口上。   产口特点 ► 通流容量大，采用多级保护 ► 性能稳定，工作可靠 ► 快速的响应时间≤1ns，快速有效地吸收雷击能量 ► 内置快速半导体保护器件，响应速度快中，残压低   技术参数 型号 LF RJ45-NET/1000 标称工作电压 Un 5V 最大持续运行电压 Uc 6V 标称放电电流(8/20μs) In 1kA 电压保护级别 Up ≤24V 响应时间 tA ≤1ns 适应传输速率 1000Mbps 插入损耗 ≤0.5dB 保护线路 1、2、3、4、5、6、7、8 外壳材料 屏蔽铝合金 测试依据 IEC 61643-21；GB 18802.21 工作温区 -40℃··+80℃ 防护级别 IP20 尺寸 90* 40*25mm

 产品介绍 用于10M/100M网络系统RJ45口防雷。安装于LPZ1-2区或更高界面，防止设备受到过压干扰。   产口特点 ► 快速的大电流泄放 ► 精细的防护保护 ► 快速的响应时间≤1ns，快速有效地吸收雷击能量 ► 标准化设计，易于安装   技术参数 型号 LF RJ45-NET 标称工作电压 Un 24V 最大持续运行电压 Uc 26.8V 标称放电电流(8/20μs) In 0.25kA 电压保护级别 Up ≤100V 响应时间 tA ≤1ns 最大数据传输速率 155Mbit/s 插入损耗 ≤3dB 接口形式 RJ45 外壳材料 硬质黑色铝合金 GB2408-96 V-0级 测试依据 IEC 61643-21；GB 18802.21 工作温区 -40℃··+80℃ 防护级别 IP20 外形尺寸 68 * 25 *25 mm   f�yAx^ �^hansi-font-family:Arial;mso-bidi-font-family: Arial;color:#333333;mso-font-kerning:0pt'>外形尺寸   426* 56 *44mm

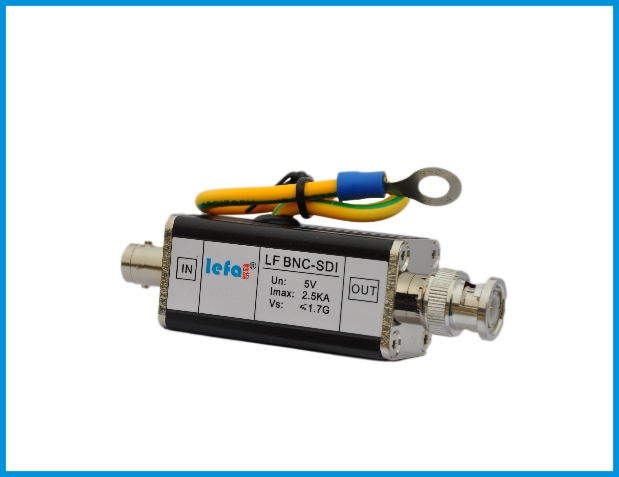

 HD-SDI高清视频信号防雷器 产品介绍 用于HD-SDI监控系统的防雷防护。安装于LPZ0B-1区或更高界面，防止设备受到过压干扰。   产品特点 ► 快速的大电流泄放 ► 多级保护 ► 快速的响应时间≤1ns，快速有效地吸收雷击能量 ► 整体化设计，易于安装   技术参数 型号 LF BNC-SDI 标称工作电压 Un 5V 最大持续运行电压 Uc 6V 标称放电电流(8/20μs) In 5KA 最大放电电流(8/20μs) Imax 10KA 冲击限制电压（10/700/ms） Up ≤10V 响应时间 tA ≤1ns 带宽 1.7G 驻波比 ≤1.2 外壳材料 屏蔽金属铝 测试依据 IEC 61643-21；GB 18802.21 工作温区 -40℃··+80℃ 防护级别 IP20 外形尺寸 65*26*26mm

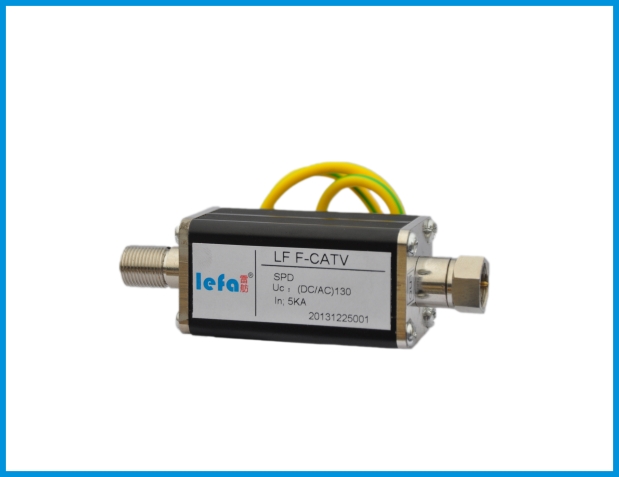

 F接头视频防雷器 产品介绍 用于F接口形式传输信号设备的防雷。安装于LPZ0B-1区或更高界面，防止设备受到过压干扰。   产品特点 ► 快速的大电流泄放 ► 内部具有两级的防雷配合，有效保护后级设备 ► 快速的响应时间≤1ns，快速有效地吸收雷击能量 ► 整体化设计，易于安装   技术参数 型号 LF F-CATV 标称工作电压 Un 50V 最大持续运行电压 Uc 130V 标称放电电流(8/20μs) In 5kA 最大放电电流(8/20μs) Imax 10kA 电压保护级别 Up ≤650V 响应时间 tA ≤100 ns 接口形式 F头 外壳材料 硬质黑色铝合金 GB2408-96 V-0级 测试依据 IEC 61643-21；GB 18802.21 工作温区 -40℃··+80℃ 防护级别 IP20 外形尺寸 78 * 25 *25mm

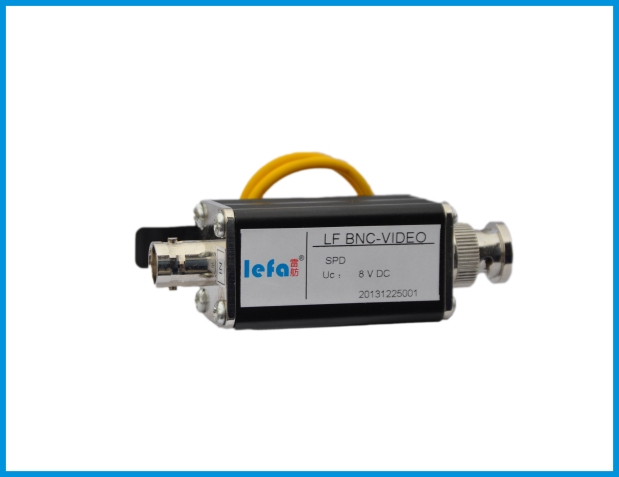

 产品介绍 用于同轴电缆线防雷，主要用于摄像机视频线的防雷，局域网同轴电缆系统防雷。安装于LPZ0B-1区或更高界面，防止设备受到过压干扰。   产品特点 ► 快速的大电流泄放 ► 内部具有两级的防雷配合，有效保护后级设备 ► 快速的响应时间≤1ns，快速有效地吸收雷击能量 ► 整体化设计，易于安装   技术参数 型号 LF BNC-VIDEO 标称工作电压 Un 5V 最大持续运行电压 Uc 8V 标称放电电流(8/20μs) In 5kA 最大放电电流(8/20μs) Imax 10kA 电压保护级别 Up ≤250V 响应时间 tA ≤1 ns 带宽 300MHz 最大数据传输速率 16Mbit/S 接口形式 BNC 外壳材料 硬质黑色铝合金 GB2408-96 V-0级 测试依据 IEC 61643-21；GB 18802.21 工作温区 -40℃··+80℃ 防护级别 IP20 外形尺寸 78 * 25 *25mm

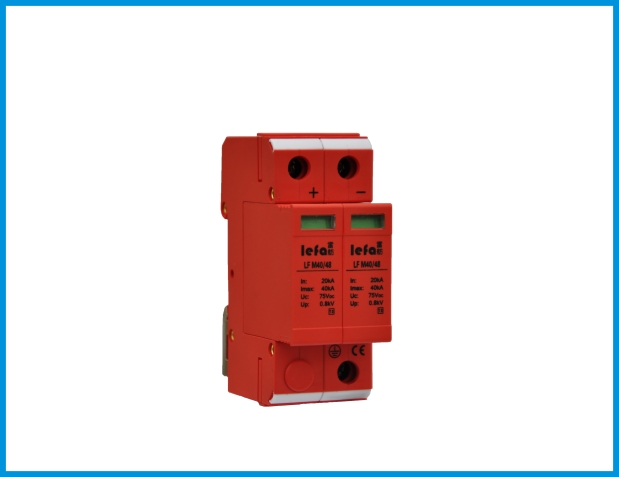

 48V直流电源防雷模块   产品介绍  安装于太阳能路灯控制器、离网太阳能控制器、蓄电池、逆变器等48V直流设备内，防止设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷模块。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  带“*”为遥信可选   技术参数 型号 LF M10/48 LF M20/48 LF M40/48 LF M60/48 最大连续运行电压Uc 75VDC 75VDC 75VDC 75VDC 标称放电电流(8/20µs) In 5KA 10KA 20KA 30KA 最大放电电流(8/20µs) Imax 10KA 20KA 40KA 60KA 保护级别(In时) Up ≤400V ≤600V ≤800V ≤1000V 响应时间tA ≤25ns 指示窗口 绿色正常/红色失效 维护功能 可插拔 遥信接点* 11，13常闭、12，13常开 接线方式 并联 工作温区 -40℃~+80℃ 接线规格 2.5mm2~25mm2 遥信端口接线规格 0.5mm2~1.5mm2 外壳材料 阻燃塑料 外壳防护等级 IP20 尺寸 2开关位(宽36mm) 安装支架 35mm电气导轨

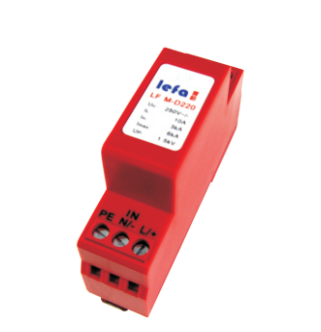

 串联型电源防雷模块   产品介绍 安装于摄像机、考勤机、消防主机等220V、110V、48V、24V的末端电源设备，防止设备受到过压干扰，依据GB18802.1标准的电源防雷器。   产品特点 ►温控保护，产品失效后，即刻中断电源线路 ►2+1放电方式，可在所有配电方式下使用 ►交流直流同样适用，便于产品选型 ►串联安装，残压更低，负载电流最大10A ►带工作指示灯   技术参数 型号 LF M-D220 LF M-D110 LF M-D48 LF M-D24 最大连续运行电压Uc 250V~/- 120V~/- 50V~/- 25V~/- 最大连续工作电流IL 10A 标称放电电流(8/20µs) In 3KA 1KA 最大放电电流(8/20µs) Imax 6KA 2KA 混合波冲击电压Uoc 6KV 2KV 保护级别(In时) 线/线Up 线/地Up ≤1300V ≤650V ≤350V ≤200V ≤1500V ≤800V ≤800V ≤700V 响应时间      线/线tA               线/地tA ≤25ns ≤100ns 工作指示 绿色指示灯亮 接线方式 串联 工作温区 -40 ℃~+80℃ 接线规格 0.5mm2~6mm2 外壳材料 阻燃塑料 外壳防护等级 IP20 尺寸 4/3开关位(宽23mm) 安装支架 35mm电气导轨

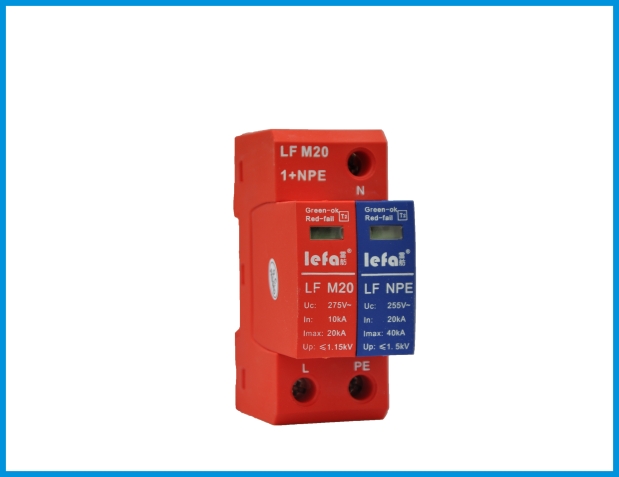

 III级20KA电源防雷模块LF M20/1+NPE 产品介绍 安装于LPZ0B-1或更高界面。适用于TT单相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷模块。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为第Ⅲ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M20/1+NPE 标称工作电压 Un 230V~ 最大持续运行电压[L-N] Uc 275V~ 最大持续运行电压[N-PE]Uc 255V~ 标称放电电流(8/20μs) In 10KA 最大放电电流(8/20μs) Imax 20KA 电压保护级别 [L-N] Up ≤1.15KV 电压保护级别 [N-PE] Up ≤1.5KV 响应时间[L-N] tA ≤25ns 响应时间[N–PE] tA ≤100ns 最大后备熔丝  L 16A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 2个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块。

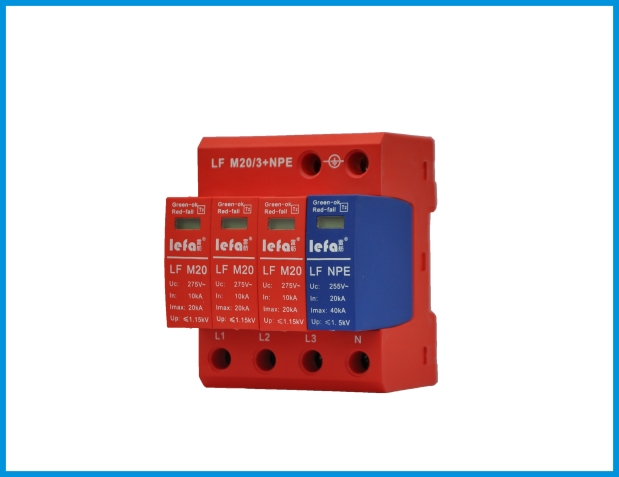

 III级20KA电源防雷模块LF M20/3+NPE 产品介绍 安装于LPZ0B-1或更高界面。适用于TT三相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷模块。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为第Ⅲ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M20/3+NPE 标称工作电压 Un 230V~ 最大持续运行电压[L-N] Uc 275V~ 最大持续运行电压[N-PE]Uc 255V~ 标称放电电流(8/20μs) In 10KA 最大放电电流(8/20μs) Imax 20KA 电压保护级别 [L-N] Up ≤1.15KV 电压保护级别 [N-PE] Up ≤1.5KV 响应时间[L-N] tA ≤25ns 响应时间[N–PE] tA ≤100ns 最大后备熔丝  L 16A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 4个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块。

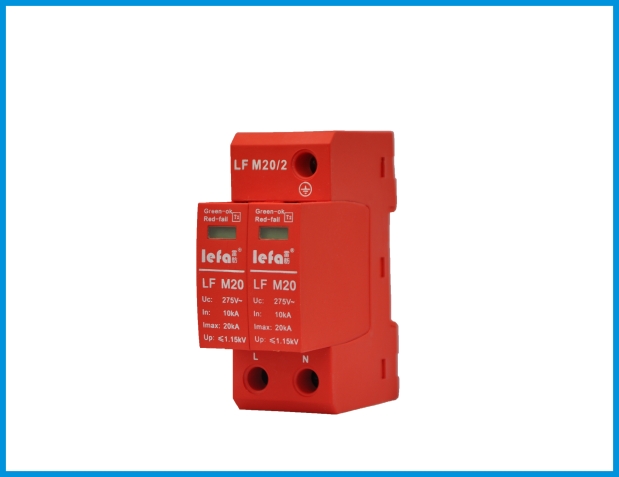

 III级20KA电源防雷模块LF M20/2 产品介绍 安装于LPZ0B-1或更高界面。适用于TNS单相配电系统，防止低压设备受到过压干扰，依据IEC61643-1；GB18802.1标准的防雷模块。   产品特点 ►  易于连接，由两部分组成，包括底座和可拔插的保护模块 ►  作为第Ⅲ级电源保护器使用 ►  高放电能力，无功耗，可靠性高，寿命长 ►  双重热脱扣装置，提供可靠的保护 ►  当故障发生时，检测窗口由绿色变为红色 ►  多功能连接端口，可接导线和汇流排 ►  带“*”为遥信可选   技术参数 型号 LF M20/2 标称工作电压 Un 230V~ 最大持续运行电压Uc 275V~ 标称放电电流(8/20μs) In 10KA 最大放电电流(8/20μs) Imax 20KA 电压保护级别Up ≤1.15KV 响应时间tA ≤25ns 最大后备熔丝  L 16A 工作温区 Tu -40℃‥+80℃ 连接导体截面 2.5-25 mm² 安装方式 35 mm标准电气导轨 安装宽度 2个标准模块 外壳材料 进口热塑性工程塑料，UL94-V0 测试依据 IEC 61643-1；GB18802.1 防护级别 IP20 遥信触点类型* 浮动切换触点 直流切换能力* DC:48 V/0.2 A 遥信端子横截面积* ≤1.5 mm2 注：可提供150V、275V、320V、440V、600V、1000V六个电压等级防雷模块。
