2. 性能特点 支持电脑最高分辨率高达1920×1080@60Hz； 支持HDTV最高解析度高达1080P； 支持HDMI1.3接口，兼容HDMI1.2a标准； 支持1路HDMI端子输入；支持1路HDMI端子输出；无EDID 光模采用SC接口，可现场热拔插； 采用单芯单模光纤； 3. 规格参数 视频参数   PC输入最高分辨率 1920×1080@60Hz HD-DVD输入最高解析度 720p/1080i/1080p 输入输出TDMS信号带宽 2.5Gpbs 输入输出TDMS信叫电压 1.2volts p-p 输入DDC信号电压 5volts p-p (TTL) 电源参数   电 源 功 耗 5W(max.) 电 源 电 压 12VDC 光纤参数 输入光中心波长 1310nm 发 射 功 率 －9.5～－3dBm平均光功率@850nm 光接收灵敏度 －23dBm平均光功率@850nm 输出光调制幅度 180μW 输入光调制幅度 ≤15μW 相对离讯强度 -116 DB/Hz 回波损耗 ≤10 dB 传输码速率 240M Hz～2.5G Hz 传输距离 1米～20公里多模光纤 环 境 条 件   工作温度 -10℃~+50℃ 储存温度 -40℃~+80℃ 相对湿度 0~95%（非冷凝） 外形尺寸   物理尺寸（长宽高） 222*188*28mm

2. 规格参数 2. 规格参数 视频 通道数量 1-8路 视频格式 PAL/ NTSC 输入电平 0.5-2Vpp 输出电平 1Vp-p 带宽(-3 dB) 8 MHz 数码位宽 12bit 微分增益 ≤1% 微分相位  ≤1° 加权信噪比 ≥75dB 连接器 BNC 75Ω                      音频 通道数量 1-8路 输入/输出电平 2Vp-p 总谐波失真 ≤1% 带宽(-3 dB) 20~20KHz 音频编码 24bit 输入/输出阻抗 600Ω or 100KΩ 加权信噪比 ≥85 dB 连接器 卡侬头XLR (莲花头RCA可选                    电话(可选) 通道数量 1 频率特性 300～3400Hz(-0.6～+3dB) 串音衰耗 ≥65dB 插入损耗 -3±0.75dB 用线环路电阻 小于3KΩ（包括话机） 馈电电压 48V 馈电电流 20~50mA 阻抗 600Ω 连接器 RJ11                     以太网(可选) 通道数量 1 速率 10/100Mbps RJ45 端口 UTP-100-欧姆5类线 标准 IEEE802.3u, IEEE802.3x              电源及环境指标 独立式功率 4W 插卡式功率 4W 电源适配器 220VAC to 12VDC/1A 工作温度范围 -40°C to +70°C 相对湿度 < 95% (无冷凝)              光学 波长 1310/1550nm 光纤类型 SM 最大链路损耗 12dB 输出光功率 –5 ~ –12dBm 接收灵敏度 -35dBm 连接器 FC/PC (SC 或ST 可选)               物理特征 独立式机箱尺寸(mm) 483mm x270mm x45mm 插卡式机箱重量(kg) 4KG             视频

 2. 规格参数 视频 通道数量 1 视频规格 RGB 带单独同步H 和V 输入电平 0.7Vp-p 输出电平 0.7Vp-p 数码位宽 10bit         分辨率 ·640X480 @ 70fps         ·1920X1080 @ 25fps ·1024X768 @ 60fps        ·800X600 @ 70fps ·1600X1200 @ 30fps       · 1280X1024 @ 30fps ·720X576 @ 50fpsv        ·720X480 @ 60fps ·1440x900 @ 30fps         ·1280X720 @ 30fps ·1680x1050 @ 30fps   ·1400 x1050 @ 30fps ·1360x768 @ 30fps 接口 HD-15（DVI-I可选） 音频 通道数量 单声道 输入/输出电平 5Vp-p，非平衡 连接器 3.5 毫米标准立体声耳机插座 光学 光 纤 选 择 符合IEEE802.3z中1000BASE_LX光连接规范 光 纤 线 缆 单芯单模光纤线1根 输入光中心波长 1310nm 发 射 功 率 －9.5～－3dBm平均光功率@850nm 光接收灵敏度 －23dBm平均光功率@850nm 输出光调制幅度 180μW 输入光调制幅度 ≤15μW 相对离讯强度 -116 DB/Hz 回波损耗 ≤10 dB 传输码速率 240M Hz～1.65G Hz 传输距离 1米～20,40,60,80公里单模光纤 电源及环境指标 电 源 功 耗 5W(max.) 电 源 电 压 9-12VD 工作温度 -25℃~+70℃ 储存温度 -40℃~+80℃ 相对湿度 0~95%（非冷凝）

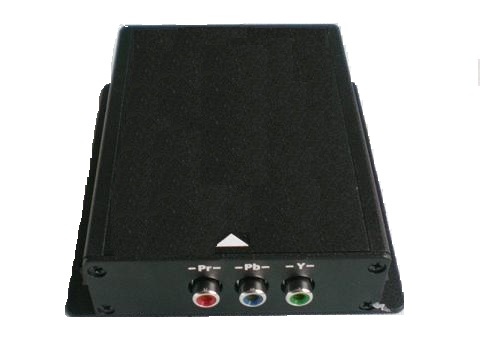

 2. 规格参数 视频 通道数量 1 视频规格 Y,pb,Pr色差分量 Y 1 Vp-p Pb 0.7Vp-p pr 0.7Vp-p 数码位宽 10bit     分辨率 576I@50HZ,480I@60HZ,720P@50HZ, 720P@650HZ 1080i@50HZ(60HZ),1080P@30HZ（含24,25HZ） 1080I@60HZ 接口 3 BNC (兼容DVI，DVI转YPBPR转换线) 光学 光 纤 选 择 符合IEEE802.3z中1000BASE_LX光连接规范 光 纤 线 缆 单芯单模光纤线1根，LC光口 输入光中心波长 1310nm 发 射 功 率 －9.5～－3dBm平均光功率@1310nm 光接收灵敏度 －23dBm平均光功率@1310nm 回波损耗 ≤10 dB 传输码速率 2.5-3GHz/s 传输距离 1米～20公里单模光纤 电源及环境指标 电 源 功 耗 8W(max.) 电 源 电 压 +5VDC 工作温度 -25℃~+70℃ 储存温度 -40℃~+80℃ 相对湿度 0~95%（非冷凝）

 2. 规格参数 视频 通道数量 1 视频规格 RGB 带单独同步H 和V 输入电平 0.7Vp-p 输出电平 0.7Vp-p 数码位宽 10bit       分辨率 ·640X480 @ 70fps         ·1920X1080 @ 70fps ·1024X768 @ 70fps        ·800X600 @ 70fps ·1600X1200 @ 70fps       · 1280X1024 @ 70fps ·720X576 @ 70fpsv        ·720X480 @ 70fps ·1440x900 @ 70fps         ·1280X720 @ 70fps ·1680x1050 @ 70fps        ·1400 x1050 @ 70fps ·1360x768 @ 70fps 接口 HD-15、VGA   电源及环境指标 电 源 功 耗 5W(max.) 电 源 电 压 9-12VD 工作温度 -25℃~+70℃ 储存温度 -40℃~+80℃ 相对湿度 0~95%（非冷凝） 光学 光 纤 选 择 符合IEEE802.3z中1000BASE_LX光连接规范 光 纤 线 缆 单芯单模光纤线1根 输入光中心波长 1310nm 发 射 功 率 －9.5～－3dBm平均光功率@850nm 光接收灵敏度 －23dBm平均光功率@850nm 输出光调制幅度 180μW 输入光调制幅度 ≤15μW 相对离讯强度 -116 DB/Hz 回波损耗 ≤10 dB 传输码速率 240M Hz～1.65G Hz 传输距离 1米～20公里单模光纤 音频 通道数量 单声道 输入/输出电平 5Vp-p，非平衡 连接器 3.5 毫米标准立体声耳机插座

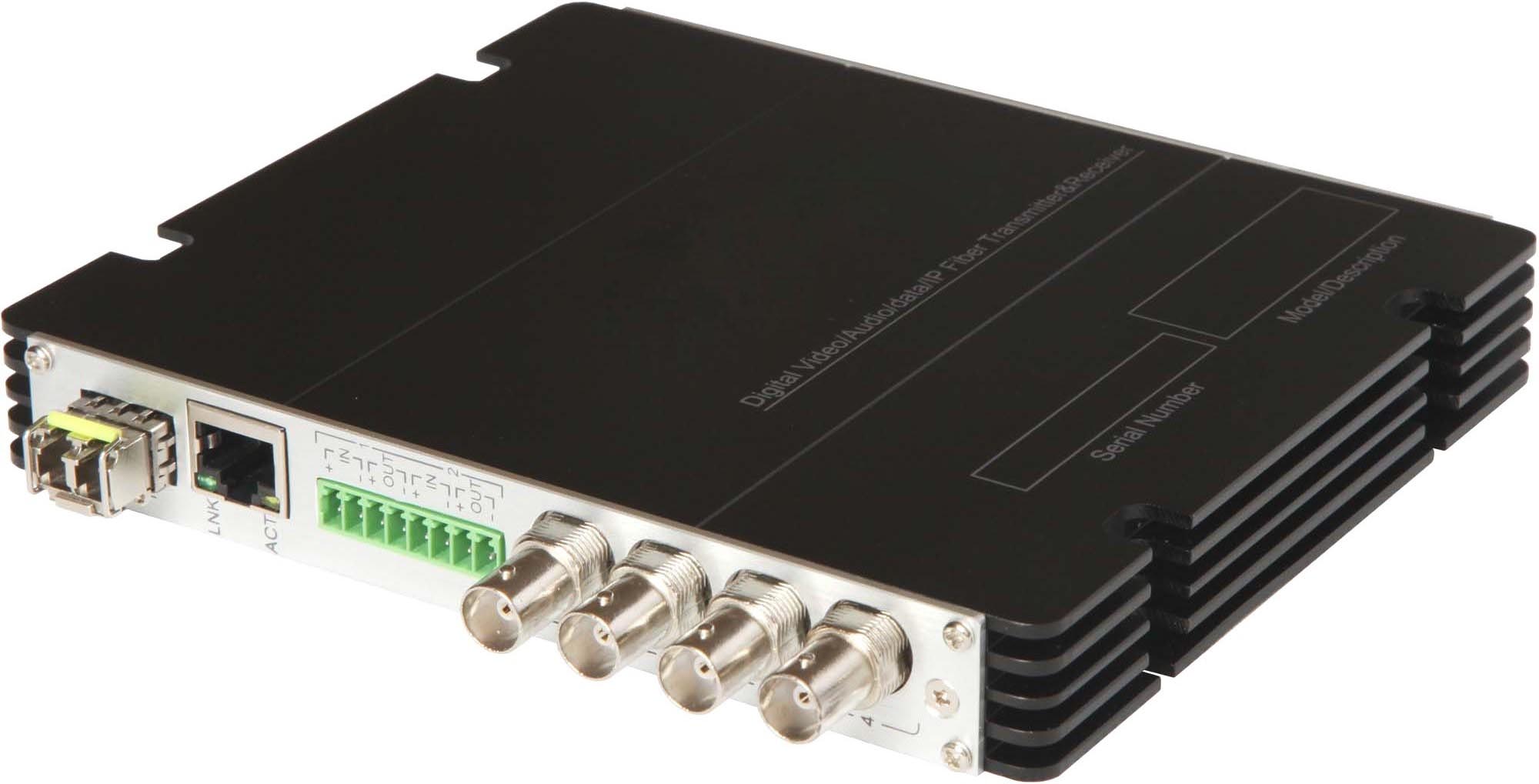

 2. 产品特点 • 传输1路单向的3G-SDI流 数字电视信号. •工作范围从19.4Mb/s 到 3Gb/s • 用于SMPTE 424M (2.97Gb/s)的时钟恢复   • 支持SMPTE 424M (2.97Gb/s),SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准 • 输出光波长范围为1310nm、1550nm和高达16种CWDM波长 (ITU-T G.694.2 兼容) • 100m自动电缆均衡，适用所有在 2.97Gb/s以下的速率 （Belden 1694A） • LED状态指示灯对关键的参数进行监视 • 支持热插拔  • 可提供独立式、1U机架式和4U机架式安装 3. 产品参数 串行电视 BNC 输入   电视信号标准 SMPTE 292M, 259M, 297M, 305M, 310M, 424M,M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s） 输入数目 1 路 反射损耗 >15DB 均衡 0-150m @ 1.485Gb/s 连接器 75Ω  BNC 光输出   输出数量 1 线缆传输类型 单模单纤（多模可选） 工作波长 1310nm /1550nm 反射损失 > 15dB 抖动 < 0.2UI 连接器 FC/PC （SC/PC可选） 串行电视 BNC 输出(EO/OE) 与输入同 输出数量 1 信号电平 800mV 标称 上升/下降时间 200ps 标称 过冲 < 10% 振幅 反射损耗 > 15dB 抖动 < 0.2UI 连接器 75Ω BNC 电气指标   工作温度 0℃～＋50℃ 电压 1A@12VDC 功率 12 W EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标 平均无故障工作时间 ﹥100000小时 物理特征   体积 226.5mm * 180mm *28.5mm(高) 重量（KG） 3 4. 型号选择 ML401-T/R 单/多模单纤 20KM(40KM/80KM/120KM) ML411-T/R 单/多模单纤 20KM(40KM/80KM/120KM) ML421-T/R 单/多模单纤 20KM(40KM/80KM/120KM) *说明：ML-品名（美联互通）         401: 4-SII光端机，0-SD-SDI，1-单路           411：4-SDI光端机，1-HD-SDI，1-单路        421：4-SDI光端机，2-3G-SDI，1-单路        T/R:T-发射机, R-接收机; *光口、多路、音频、数据可选

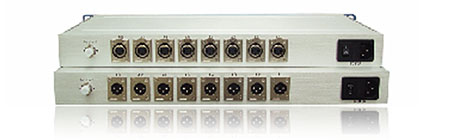

 2. 规格参数 音频输入 输入通道数 1、2、4、6、8可选 输入电平 0.2～7.0 VP-P 输入取样频率 32KHz～108KHz 输入阻抗 110Ω（平衡） 75Ω（不平衡）（可选） 连接器 卡侬 BNC 音频输出 输出通道数 1、2、4、6、8可选 输出电平 5 VP-P 输出取样频率 48 KHz（或要求） 抖  动

 2. 规格参数 串行电视 BNC 输入   电视信号标准 SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 1.485Gb/s） 输入数目 1 路(可选配环出） 反射损耗 >15DB 均衡 0-150m @ 1.485Gb/s 连接器 75Ω  BNC 光输出   输出数量 1 线缆传输类型 单模单纤（多模可选） 工作波长 1310nm /1550nm 反射损失 > 15dB 抖动 < 0.2UI 连接器 FC/PC （SC/PC可选） 串行电视 BNC 输出(EO/OE) 与输入同 输出数量     接收端1路输出(可选配1路输出） 信号电平 800mV 标称 上升/下降时间 200ps 标称 过冲 < 10% 振幅 反射损耗 > 15dB 抖动 < 0.2UI 连接器 75Ω BNC 电气指标   工作温度 0℃～＋50℃ 电压 1A@12VDC 功率 12 W EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标 平均无故障工作时间 ﹥100000小时 物理特征   体积 长：89MM 宽：44MM 高：23MM， 重量（KG）   4.  型号选择 ML401-T/R 单/多模单纤 20KM(40KM/80KM/120KM) ML411-T/R 单/多模单纤 20KM(40KM/80KM/120KM) ML421-T/R 单/多模单纤 20KM(40KM/80KM/120KM) *说明：ML-品名（美联互通）         401: 4-SDI光端机，0-SD-SDI，1-单路           411：4-SDI光端机，1-HD-SDI，1-单路        421：4-SDI光端机，2-3G-SDI，1-单路        T/R: T-发射机, R-接收机; *光口、多路、音频、数据可选
