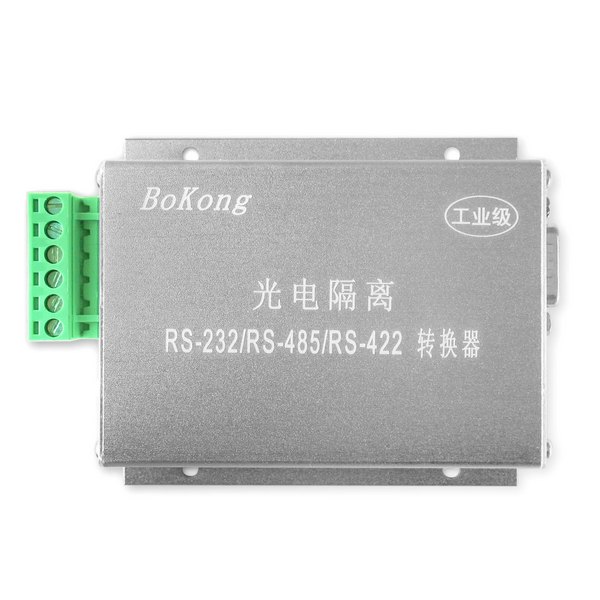

光隔有源型RS-232/RS-422转换器 RS-232/RS-422光电隔离型 　　　　　　　　　　　　　NS-GE422-A使用说明书   一 概述 NS-GE422-A是光隔有源型RS-232/RS-422转换器，可方便地将RS-232信号转换为RS-422信号.最大128节点，1.2km（9600Bps）传输距离。RS-232与RS-422间2500V光电隔离，有效保护计算机设备。RS-422端具有双重防静电防浪涌功能，确保产品可靠性。波特率0～115.2Kbps自适应。产品采用适合施工安装的可插拔式接线端子，安装布线大大方便。 二  性能及特点 符合EIA/TIA,RS-422标准 超强驱动能力，确保128节点（256节点可定制） 传输距离最大1.2Km（9600bps） 2500V光电隔离 15KV ESD静电保护 600W浪涌保护 自动流控，无需控制 工作温度：－20℃～＋70℃ 相对湿度:  5%～95% 外部电源：5V  50mA 三  使用说明 转换器外形为DB9转换盒大小，使用时将DB9孔一端直接插在9针RS-232标准串口上即可，另一端为大孔可卸式接线端子，信号定义如下： 端子 T＋ R+ T－ R－ GND 5V RS-422 发送＋ 接收+ 发送－ 接收－ 地 外接5V   缺省状态下为RS-422接口,T＋与对方设备R＋连,T－与对方设备R－连,R＋与对方设备T＋连,R－与对方设备T－连即可正常通讯.   5V电源需外加,供电电流 50mA   鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

 NS485-IV鑫博控TTL电平与RS-485信号互转接口转换器 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 工业触控一体机、显示器、薄膜按键专业厂家定制  咨询：程昱文  TEL：15337234138  QQ：1953756672 一  概述 　　　NS485-IV是TTL电平与RS-485信号互转的接口转换器。具有体积小、传输距离远、速率高、性能稳定等特性。它广泛用于电力系统、工业自动化控制、IC卡收费系统中，是一种性能价格比优良的数据接口转换产品。 二  功能及特征： 无需流控,自动收发 　　　　2.  内置600W防雷模块 　　　　3.  一体式接线端子,无裸露焊点 　　　　4. TTL电平转RS-485转换器 　　　　5. ＋5V供电 　　　　6. 点到多点通讯 三   性能参数 　　接    口：兼容TTL电平和RS-485标准 　　传输速率：0—115.2 Kbps 　　传输距离：1.2公里 　　工作环境：-20℃到70℃，相对湿度为5%到95% 四  使用说明： 产品外形为DB9-DB9转换盒大小，使用说明如下：     　　ＤＢ９孔侧接ＴＴＬ电平ＲＳ－２３２口，注意４脚须加５Ｖ电源 ＤＢ孔 RS-232 　　 　　 端子型引脚 定    义 注:供电可选从DB9孔PIN4或端子PIN5脚供电 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

 RS-485有源隔离器中继器   概述 　NS-GE485-C　为隔离型RS-485中继器，可将RS-485通讯距离延长1200m。同时，具有隔离功能，将RS-485网络两边2500VDC隔离，且只需单+5V供电（厂家可配套）。中继器内部采用独特控制技术，真正实现零延时，自适应各种波特率（1200bps---57.6Kbps）。中继器内部带600W TVS瞬态电压抑制器，具有抗雷击、防静电（±15KV ESD保护）、抗干扰等功能。 性能及特点 　　　1、NS-485中继功能，将通讯距离延长1200m 　　　2、将两边RS-485网络隔离，隔离电压2500VDC 　　　3、600W TVS抗雷击, ±15KV ESD防静电保护 　　　4、自动收发,真正零延时 　　　4、波特率0～57.6Kbps 　　　5、32节点 　　　6、工作环境：-20℃～70℃，相对湿度为5%～95% 使用说明   NS-GE485-C外形为DB25-DB25封装,外部为可插拔的接线端子,定义如下:  端子型引脚 485信号 　　　 端子型引脚 485信号 　　　 　　　使用时只需将两边RS-485信号分别与RS-485中继器两头相连即可，并加+5V外部电源.注意:外加电源可与同侧RS-485信号共地,不允许与隔离端另一侧RS-485共地,否则达不到隔离效果!!!   应用领域 　　　点对多点通讯、工业集散分布系统、各类遥控测系统、POS收款机、银行、保险、证券、食堂售饭系统、交通收费系统、工业集散控制、各类PLC、数据电度表、煤气表等。   鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

 十六口RS-485总线隔离集线器9600bps波特率主口与从口间2500V隔离 RS232/RS485/RS422/USB/光纤通讯接口转换器系列 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，八年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。   鑫博控科技拥有如下核心技术： •高效率RS-232口取电技术 •光电隔离无需供电技术 •可卸式端子，无裸露焊点封装技术 •故障自保护技术 •RS-485自动收发控制技术 •RS-485超强驱动（253节点，5KM通讯距离）技术 •星形RS485/RS422总线技术 •多级防雷、浪涌保护技术       RS-232/485/422HUB     十六口RS-485总线隔离集线器 NS485HUB-16   ·1路RS-232或RS-485信号转换为16路独立的RS-485信号 ·主口与从口间2500V隔离 ·短路、开路保护，一路从机故障不影响其它通道通讯 ·支持星形RS-485连接 ·超强驱动，最多128×16节点, 3Km×16通讯距离 ·通讯波特率0～115.2Kbps，9600bps为最佳波特率 ·内置1500W强防雷，15KV 静电保护 ·5V供电       鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

   　　　　　鑫博控RS-232/RS-485/RS-422通用光电隔离型转换器NS485-G   一 概述 NS485-G是光隔型RS-232/RS-485/RS-422转换器，可方便地将RS-232信号转换为RS-485信号或RS-422信号.最大128节点，1.2km（9600Bps）传输距离。RS-232与RS-485及RS-422间2500V光电隔离，有效保护计算机设备。RS-485/RS-422端具有双重防静电防浪涌功能，确保产品可靠性。NS485-G波特率0～115.2Kbps自适应。产品采用适合施工安装的可插拔式接线端子，安装布线大大方便。 二  性能及特点 符合EIA/TIARS-485,RS-422标准 超强驱动能力，确保128节点（256节点可定制） 传输距离最大1.2Km（9600bps） 2500V光电隔离 15KV ESD静电保护 600W浪涌保护 自动流控，无需控制 工作温度：－20℃～＋70℃ 相对湿度:  5%～95% 外部电源：5V  50mA 三  使用说明 转换器外形为DB9转换盒大小，使用时将DB9孔一端直接插在9针RS-232标准串口上即可，另一端为大孔可卸式接线端子，信号定义如下： 端子 T＋ R+ T－ R－ GND 5V RS-422 发送＋ 接收+ 发送－ 接收－ 地 外接5V RS-485 收发器＋ 收发器＋ 收发器－ 收发器－ 地 外接5V 缺省状态下为RS-422接口,T＋与对方设备R＋连,T－与对方设备R－连,R＋与对方设备T＋连,R－与对方设备T－连即可正常通讯. 要设为RS-485状态时,T＋与R＋短接即为RS-485信号＋(A),T－与R－短接即为RS-485信号－(B).与对方设备通讯时,＋(A)与＋(A)接,－(B)与－(B)接即可. 5V电源需外加,供电电流 50mA 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com 20140311

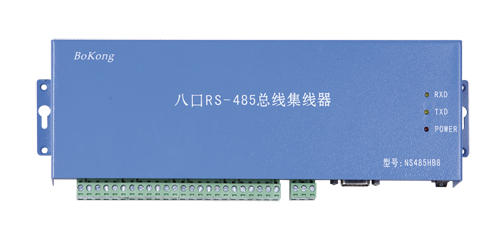

八口RS-485总线隔离集线器短路开路保护一路从机故障不影响其它通道通讯 RS232/RS485/RS422/USB/光纤通讯接口转换器系列 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，八年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。   鑫博控科技拥有如下核心技术： •高效率RS-232口取电技术 •光电隔离无需供电技术 •可卸式端子，无裸露焊点封装技术 •故障自保护技术 •RS-485自动收发控制技术 •RS-485超强驱动（253节点，5KM通讯距离）技术 •星形RS485/RS422总线技术 •多级防雷、浪涌保护技术       RS-232/485/422HUB     八口RS-485总线隔离集线器 NS485HUB-8       ·1路RS-232或RS-485信号转换为8路独立的RS-485信号 ·主口与从口间2500V隔离 ·短路、开路保护，一路从机故障不影响其它通道通讯 ·支持星形RS-485连接 ·超强驱动，最多128×8节点, 3Km×8通讯距离 ·通讯波特率0～115.2Kbps，9600bps为最佳波特率 ·内置1500W强防雷，15KV 静电保护 ·5V供电   NS485HUB-8实现一路RS-232或RS-485与8路RS-485的光电隔离转 换，半双工使用，支持远程通信0～4KM和多机通信64×8接点，本集线器 可用于实现RS-232与RS-485转换，也可用于RS-485隔离中继。   鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

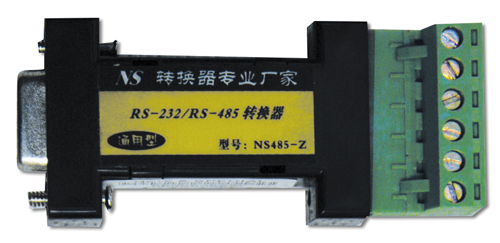

NS485-Z鑫博控RS-232转RS-485转换器一卡通及监控DB9针通用串行接口 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 工业触摸一体机、显示器、薄膜按键专业厂家定制  咨询：程昱文  TEL：15337234138  QQ：1953756672 　　　NS485-Z是专为一卡通及监控行业客户设计，它能把RS-232信号直接转换为RS-485信号，而无需任何流控，用户无需修改软件，使用非常方便。该产品直接从设备的串口取电，无需外接电源。具有体积小、传输距离远、速率高、性能稳定等特性。采用DB9针通用串行接口，广泛用于电力系统、工业自动化控制、IC卡收费系统中，是一种性能价格比优良的数据接口转换产品。 　　　 功能及特点 RS-232信号直接转换成RS-485信号 只需TXD，RXD，GND三根信号线 独有零延时自动收发控制技术，无需流控。 无需外接电源，从RS-232端口直接取电，点到多点通信，故障自保护 600W防雷击，15kv抗静电保护 特有故障自保护功能，本节点故障不会引起网络瘫痪 性能参数 接    口：兼容EIA/TIA的RS-232C和RS-485标准 传输速率：0～115.2 Kbps 传输距离：1.2公里 工作环境：-20℃到70℃，相对湿度为5%到95% 使用说明 　　转换器外形为DB9转换盒大小，使用时将DB9孔一端直接插在9针RS-232串口上即可，另一端接线端子为RS-485信号，RS-485端信号定义如下： 端子型引脚 RS-485信号 注：NS485-Z为博控公司最新推出端子可插拔型转换器,接线端子可卸,无裸露焊点,方便施工, 接线时收发器正任选一个,收发器负任选一个即可，5V及GND一般无需供电，只针对极个别RS-232接口驱动能力极弱时作为备用电源 五、 应用领域 　　　点对点通讯、工业集散分布系统、各类遥控测系统、POS收款机、银行、保险、证券、食堂售饭系统、交通收费系统、工业集散控制、各类PLC、数据电度表等 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

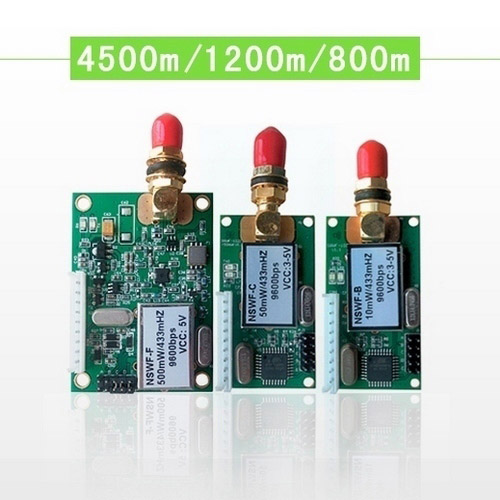

RS232/RS485/RS422/TTL转微功率无线通讯模块800米载波频率433/470/868/915MHZ RS232/RS485/RS422/USB/光纤通讯接口转换器系列   鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，十年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 鑫博控科技拥有如下核心技术： 高效率RS-232口取电技术 光电隔离无需供电技术 可卸式端子，无裸露焊点封装技术 故障自保护技术 RS-485自动收发控制技术 RS-485超强驱动（253节点，5KM通讯距离）技术 星形RS485/RS422总线技术 多级防雷、浪涌保护技术       RS232/RS485/RS422/TTL转微功率无线通讯模块   应用领域： 水、电、煤气，暖气自动化抄表收费系统自行和起重机等的工业遥控 生产线数据采集 铁路、油田、码头、的数据通信 医疗和电子仪器仪表自动化控制 灯光无线智能控制 安防警报及煤矿井下人员考勤和定位 汽车防盗、轮胎压力监测及四轮定位 商店无线POS系统 饭店无线点菜系统及智能无线PDA终端 航道浮标及野外临时场地的LED显示器 高速公路不停车自动收费系统工程 无线吊秤，无线传输的电子秤 银行排队管理系统   RS232/RS485/RS422/TTL转微功率无线通讯模块 NSWF-B(800米） NSWF-B为通用透明传输模块，能适应任何标准或非标准的用户协议 抗干扰能力强，传输距离远，手持、视距可达800M（433MHZ/1200bps） 低功耗，接收电流28+2mA,发射电流90+5mA，休眠电流5+2uA 载波频率可提供433/470/868/915MHZ 多信道，提供8个可选信道，用户可根据需要设置信道，如有需要可扩充信道。 提供三种接口方式，TTL/232/485接口 多种接口波特率，数据格式可选为7E1，8N1，7E2，8E1，8O1，9N1。 多种天线配合方案，客户可根据需要选择合适的天线 提供透明数据接口，能适应任何标准或者非标准的用户协议，自动过滤掉空中产生的假数据，用户无需编制多余的程序，实现所收即所发。     微功率发射，最大发射功率10dBm(433/470MHz)、5dBm(868/915MHz)。 载波频率可提供433/470/868/915MHz四种选择 高抗干扰能力和低误码率：基于GFSK/FSK的调制方式，采用高效前向纠错信道编码技术，提高了数据抗突发干扰和随机干扰的能力。 传输距离远，在公路情况下，天线AT-4放置位置1米高，可靠传输距离可达800m(433MHz/1200bps)、600m(433MHz /4800bps) 、500m(433MHz /9600bps)。 800m(470MHz/1200bps)、600m(470MHz /4800bps) 、500m(470MHz /9600bps)。 400m(868MHz/1200bps)、320m(868MHz/4800bps) 、200m(868MHz/19200bps)。 300m(915MHz/1200bps)、260m(915MHz /4800bps) 、200m(915MHz /19200bps)。 提供透明数据接口，能适应任何标准或非标准的用户协议，自动过滤掉空中产生的假数据，用户无需编制多余的程序，实现所收即所发。 标准配置提供8个信道，如果用户需要，可扩展到16/32信道。满足用户多种通信组合方式。 提供2个串口三种接口方式，COM1为TTL电平UART接口，COM2为RS-232/RS-485接口，用户在订货时须说明。 接口波特率为1200/2400/4800/9600/19200bps可选，格式为8N1/8O1/8E1用户自定义，可传输无限长的数据帧，用户编程灵活。 +5V供电情况情况下，接收电流28±2mA，发射电流38±2mA，休眠电流5±2uA。 采用单片射频集成电路及单片MCU，体积小，外围电路少，可靠性高，故障率低。 多种天线配置方案，满足用户不同的结构需要。       鑫博控科技是拥有自主知识产品的工业一体化电脑/一体机、工业液晶显示器专业厂商，可根据您的需求，提供机箱结构、安装方式、外形颜色、防水薄膜键盘、触摸屏、Touch板、电源等量身定制服务 应用领域：工业自动化控制，仪器仪表，医疗仪器，电力系统，电信，铁路交通，航空航天，军队国防。 公司地址: 武汉东湖高新技术开发区 工业触摸一体机、显示器、薄膜按键专业厂家定制  咨询：程昱文  TEL：15337234138  QQ：1953756672

 NS422-III高速光隔RS-422通讯距离延长1200M节点数扩展32节点2500VDC 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 工业触控一体机、显示器、薄膜按键专业厂家定制  咨询：程昱文  TEL：15337234138  QQ：1953756672 NS422-III光隔中继器使用说明   　　　NS422-III为高速光隔RS-422，可将RS-422通讯距离延长1200M以上，并可将RS-422节点数扩展32节点，NS422-III将RS-422网络两边2500VDC隔离，且只需单＋5V供电（厂家可配套）。中继器内部采用独特控制技术，真正实现零延时，自适应各种波特率（1200bps-57.6kbps）。中继器内部带500W TVS瞬态电压抑制器，具有抗雷击、防静电（±15KV ESD保护）、抗 干扰等功能。NS422-III中继器外形为DB25-DB25封装，尺寸：65×55×17mm。 　　　NS422-III中继器两端带有方便连接的接线端子，使用时将两边RS422信号与中继器两端相连即可，并需在中继器一端加＋5V电源，   信号定义见接线端底板。必需注意：RS-422信号与中继器相连即可，TXD＋ TXD－ 与RXD＋、RXD－要交叉。   　　　 RS-422信号1                中继器信号                    RS-422信号2 TXD＋                         RXD＋          RXD＋              TXD＋       TXD－                         RXD－ RXD＋                        RXD＋ RXD－                        RXD－ 　　　　　　　　　　　　　　　　　　　＋5V（外加） 　　　　　　　　　　　　　　　　　　　GND（外加） 鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，多年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 咨询：程昱文  TEL：15337234138  QQ：1953756672 在线订购：http://converter.taobao.com

 RS-485/RS-422光纤转换器NS-FB-B多模0～5Km RS232/RS485/RS422/USB/光纤通讯接口转换器系列   鑫博控科技自1998年开始研制的NS系列RS-232/RS-485/RS-422/USB/光纤/无线通讯接口转换器产品，十年来服务了上千家中外客户，以方便实用、稳定可靠、价格合理赢得了客户信赖，成为众多客户指定品牌。 鑫博控科技拥有如下核心技术： 高效率RS-232口取电技术 光电隔离无需供电技术 可卸式端子，无裸露焊点封装技术 故障自保护技术 RS-485自动收发控制技术 RS-485超强驱动（253节点，5KM通讯距离）技术 星形RS485/RS422总线技术 多级防雷、浪涌保护技术     RS-485/RS-422 光纤转换器(NS-FB-B) 1、           概述 NS-FB-B光纤转换器，需外加+5V 电源，实现一路 RS-485/RS-422 信号在光纤上的透明传输，无需改动用户的通信协议，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，同时也解决了通讯距离与通讯速率的矛盾。   2、           功能及特点 1)   外壳尺寸：65mm ×63mm×26mm  2)   五位接线端子/ST 、SC、FC光口( 可选)  3)   RS-485/RS-422 兼容，无需开关转换 4)   透明传输，波特率自适应，无需改动用户协议  5)   电源、数据收、数据发有指示灯显示  6)   避免回路电压、浪涌、感应雷击、静电、热插拔损伤设备  7)   工业级设计, 全贴片工艺  8)   NS-FB-A与NS-FB-B 互连可实现RS-232与RS-485/RS-422 光纤隔离转换   3、           性能参数 工作电压      DC5V   工作电流      ＜100mA  负载能力      128 个节点 通信速率      0～115.2Kbps 自适应  适用光纤      单模 09/125 μm                多模62.5/125μm 或50/125μm  波    长      1310nm  发射光功率    -7dBm  接收灵敏度    -20dBm  传输距离      单模0～20Km(0～100Km可定制)               多模0～5Km  误  码  率    ≤10-9 工作温度：    -45 ℃～85 ℃  相对湿度      0～95% （不冷凝）   咨询：程昱文  TEL：15337234138  QQ：1953756672
