产品简介  ZDLM电动套筒调节阀简介     电动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用电动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不高的场合。电动套筒调节阀本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性，多种品种规格可供选择。 注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。 高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。 ZDLM电动套筒调节阀主要零件材料   阀体 WCB CF8 CF8M CF3M 密封垫 PTFE/柔性石墨 套筒 WCB CF8 CF8M CF3M 阀芯 304 304 316 316L 阀盖 WCB CF8 CF8M CF3M 阀杆 304 304 316 316L 填料 PTFE/柔性石墨 弹簧 65Mn 304 316 316L 螺母 304 304 316 316L ZDLM电动套筒调节阀主要技术参数 公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300   额定流量系数 (KV) 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760   等百 分比 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600   额定行程L（mm） 16 25 40 60 100 公称压力PN（MPa） 1.6 2.5 4.0 6.4 10.0 执行机构型号 PSL 201/202 204 208 312 320 3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65 固有流量特性 直线、等百分比 固有可调比 50：1 工作温度t（℃） 普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 输入信号 0-10mADC、4-20mADC、220VAC（开关信号） 电源电压 220VAC 50Hz                                       ZDLM电动套筒调节阀执行机构主要性能参数 1、电动执行机构主要性能参数 型号 额定输出力N 速度mm/s 技术参数 PSL 381L PSL 381L PSL 381L PSL 381L 201 381LSA-08 361LXA-08 1000 800 800 0.25 4.2 4.2 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 202 381LSA-20 381LXA-20 2000 2000 2000 0.50 2.1 2.1 204 381LSB-30 381LXB-30 4500 3000 3000 0.50 3.5 3.5 208 381LSB-50 381LXB-50 8000 5000 5000 1.00 1.7 1.7 312 381LSC-65 12000 6500 0.60 2.8 325 381LSC-99 25000 10000 1.0 2.0 ZDLM电动套筒调节阀主要性能指标 项目 指标值 基本误差％ 配3810L±2.5； 带定位器 ±1.0 回差％ 配381L ±2.0； 配PSL±1.0 死区％ 1.0 始终点偏差％ 电开 始点 ±2.5 终点 ±2.5 电关 始点 ±2.5 终点 ±2.5 可调范围 50：1 额定行程偏差％ 2.5 泄量量L/H 符合JB/T7387-94 IV级 小于阀的额定容量×10-4           ZDLM电动套筒调节阀允许压差 公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300   阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300   执行机构 允许压差△P（MPa） 配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                   PSL204           4.31 2.76 1.76 1.04 0.69 0.44             PSL208                 1.86 1.23 0.78 0.50 0.35 0.20       PSL320                       ?1.26 0.87 0.49 0.32 0.22   配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                   381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49             381LSC-65                 1.51 0.99 0.64 0.41 0.28         381LSC-99                       0.63 0.44 0.25 0.16 0.11                                                             注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决 ZDLM电动套筒调节阀主要外型尺寸 公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300 结构长度 （L） PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735 PN40 190 205 210 230 255 285 310 355 425 460 615 685 750 PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765 常温型 （H） PN16/25 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180 PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 2130 PN64/100 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 2202 高温型 （H） PN16/25 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530 PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480 PN64/100 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 2552 H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230 PN40 53 58 68 73 80 90 98 115 135 150 188 223 255 PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265 H2 87 90 D 225 257 310 压力等级 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K 执行机构 PSL系列、3810系列、DKJ或DKZ系列等                                   注：*本产品性能指标贯彻GB/T421, 3—92。  ZDLQ(X)电动三通调节阀（合流-分流）        ZDLP电动调节阀     ZJHP气动带手动调节阀 ZMAQ(X)气动三通调节阀(合流-分流).

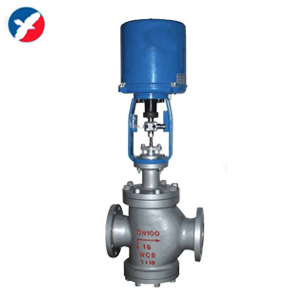

  产品简介     ZDLN电动双座调节阀概述          电动双座调节阀由直行程电动执行机构和低流阻直通单座阀组成。 电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，电动双座调节阀适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。  ZDLN电动双座调节阀主要技术参数 公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300 400 阀座通径mm 20 26 32 40 50 66 80 100 125 150 200 250 300  额定流量系数kv  6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 2700 公称压力(MPa) 0.6,1.6， 2.5， 4.0， 6.4 行程(mm) 10 16 25 40 60 100 流量特性 直线，等百分比，快开 工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ 法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti  阀体型式 直通双座铸造球型阀 上阀盖型式 普通式(常温)，热片式(中温)，长颈式(低温) 阀体允许压差 ≤公称压力 4.0 3.4  配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325 361L 361LSA-08 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99 防爆型 361LXA-20 361LXB-30 361LXB-50  注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。     2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决  ZDLN电动双座调节阀性能 1、执行机构主要技术参数 型号 额定输出力N 速度mm/s 技术参数 PSL 361L PSL 361L PSL 361L PSL 361L 201 361LSA-08 361LXA-08  1000 800 800  0.25 4.2 4.2  电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮  电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 202 361LSA-20 361LXA-20 2000 2000 2000  0.50 2.1 2.1  204 361LSB-30 361LXB-30 4500 3000 3000  0.50 3.5 3.5  208 361LSB-50 361LXB-50 8000 5000 5000  1.00 1.7 1.7  312 361LSC-65 12000 6500 0.60 2.8 325 361LSC-99 25000 10000 1.0 2.0 ZDLN电动双座调节阀性能指标 项目 指标值 基本误差％ 配3610L±2.5； 带定位器 ±1.0 回差％ 配361L ±2.0； 配PSL±1.0 死区％ 1.0 始终点偏差％ 电开 始点 ±2.5 终点 ±2.5 电关 始点 ±2.5 终点 ±2.5 可调范围 50：1 额定行程偏差％ 2.5 泄量量L/H 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3  ZDLN电动双座调节阀允许压差 公称通径(mm)  25 40 50 65 80 100 150 200 250 300 阀座直径(mm)  25 32 40 50 65 80 100 125 150 200 250 300 执行机构 允许压差△P(MPa) 配PSL PSL202 6.4 6.4 6.4 5.1         PSL204     6.4 6.4 5.62      PSL208        6.4 5.31 3.97   PSL320           6.4  4.14  配361L 361LSA-20 6.4 6.4 6.4 6.4         361LSB-50     6.4 6.4 6.25      361LSC-65        6.4 4.23 3.23    361LSC-99           3.31 2.07 注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决 ZDLN电动双座调节阀外形尺寸 mm   配PSL执行机构  配361执行机构  公通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300 L(mm) PN1.6MPa 185 200 220 250 275 300 350 410 450 550 670 770 PN4.0MPa 190 210 230 255 285 310 355 425 460 560 740 805 PN6.4MPa 200 210 235 265 295 320 370 440 475 570 750 820 H1(mm) 117 120 139 144 188 208 220 268 278 320 441 503 配PSL H(mm) 普通型  907 910 955 960 1112 1122 1134 1213 1223 1265 1813 1889 散热片型 1037 1040 1085 1090 1275 1285 1297 1412 1422 1464 1058 2134 D(mm) 176 225 重量(KG)  22.5 24.5 35.5 39.5 72 85 122 181 237 378 680 840 配361L H(mm) 普通型 670 673 840 845 1037 1047 1059 1293 1303 1345 1538 1614 散热片型 800 803 970 975 1200 1210 1222 1492 1502 1544 1783 1859 D(mm) 225 310 重量(KG)  30 32 51 55 87 100 137 194 250 391 720 880  ZDLQ(X)电动三通调节阀（合流-分流）      ZDLM电动套筒调节阀        ZJHP气动带手动调节阀 ZMAQ(X)气动三通调节阀(合流-分流).

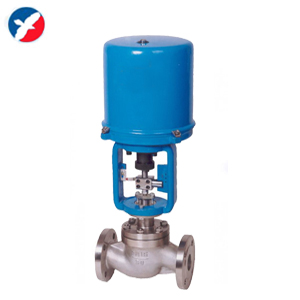

  产品简介   ZDLP电动调节阀简介  电动调节阀由直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。电动调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。 注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。 高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。 ZDLP电动调节阀主要零件材料 阀体 WCB CF8 CF8M CF3M 阀座 304 304 316 316L 阀芯 304 304 316 316L 导向套 WCB CF8 CF8M CF3M 阀盖 WCB CF8 CF8M CF3M 阀杆 304 304 316 316L 填料 PTFE/柔性石墨 弹簧 65Mn 304 316 316L 螺母 304 304 316 316L ZDLP电动调节阀主要技术参数   公称通径mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300   阀座通径mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300   额定流量系数kv 直线型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600   等百分比             1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440   公称压力(MPa) 0.6,1.6， 2.5， 4.0， 6.4 行程(mm) 10 16 25 40 60 100 流量特性 直线 直线，等百分比，快开 工作温度℃ -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ 法兰尺寸 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M 阀芯材质 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti 阀体型式 直通单座铸造球型阀 上阀盖型式 普通式（常温），热片式（中温），长颈式（低温） 配用电动执行机构型号 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325 361L 381LSA-08 361LXA-08 381LSA-20 361LSB-30 381LSB- 50 381LSC-65 381LSC-99   防爆型 361LXA-20 361LXB-30 361LXB-50                                                                                           ZDLP电动调节阀配执行机构参数   1、电动执行机构主要性能参数   型号 额定输出力N 速度mm/s 技术参数 PSL 381L PSL 381L PSL 381L PSL 361L 201 361LSA-08 361LXA-08 1000 800 800 0.25 4.2 4.2 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 202 361LSA-20 361LXA-20 2000 2000 2000 0.50 2.1 2.1 204 361LSB-30 361LXB-30 4500 3000 3000 0.50 3.5 3.5 208 361LSB-50 361LXB-50 8000 5000 5000 1.00 1.7 1.7 312 361LSC-65 12000 6500 0.60 2.8 325 361LSC-99 25000 10000 1.0 2.0   ZDLP电动调节阀主要性能指标   项目 指标值 基本误差％ 配3810L±2.5； 带定位器 ±1.0 回差％ 配381L ±2.0； 配PSL±1.0 死区％ 1.0 始终点偏差％ 电开 始点 ±2.5 终点 ±2.5 电关 始点 ±2.5 终点 ±2.5 可调范围 50：1 额定行程偏差％ 2.5 泄量量L/H 符合JB/T7387-94 IV级 小于阀的额定容量×10-4             ZDLP电动调节阀允许压差   公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300   阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300   执行机构 允许压差△P（MPa） 配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                   PSL204           4.31 2.76 1.76 1.04 0.69 0.44               PSL208                 1.86 1.23 0.78 0.50 0.35 0.20         PSL320                       ?1.26 0.87 0.49 0.32 0.22     配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                   381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49             381LSC-65                 1.51 0.99 0.64 0.41 0.28         381LSC-99                       0.63 0.44 0.25 0.16 0.11                                                               注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决   ZDLP电动调节阀外型尺寸   公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300 结构长度 （L） PN16/25 185 200 205 222 250 276 298 350 410 451 600 670 735 PN40 190 205 210 230 255 285 310 355 425 460 615 685 750 PN64、100 200 210 220 251 286 311 337 394 440 475 630 700 765 常温型 （H） PN16/25 699 711 728 728 731 827 839 857 895 1140 1160 1305 1512 PN40 679 721 738 738 741 837 849 867 905 1150 1180 1335 1565 PN64/100 682 733 750 750 753 849 861 879 917 1180 1240 1385 1605 高温型 （H） PN16/25 849 861 893 893 901 975 1024 1067 1250 1400 1420 1513 1670 PN40 859 871 903 903 911 985 1034 1077 1260 1415 1440 1545 1690 PN64/100 875 885 915 915 923 997 1055 1095 1280 1450 1465 1575 1720 H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230 PN40 53 58 68 73 80 90 98 115 135 150 188 223 255 PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265                                                                  ZDLN电动双座调节阀      ZDLM电动套筒调节阀         ZJHP气动带手动调节阀 ZMAQ(X)气动三通调节阀(合流-分流).

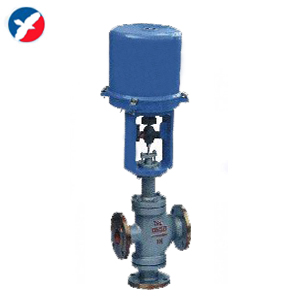

  产品简介   ZDLQ（X)电动三通调节阀（合流-分流）简介          电动三通调节阀（合流-分流）采用双阀芯上下导向结构，配用电动执行机构机构，阀体为三通结构，即一进两出（分流型），两进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4；阀体口径范围DN20-DN300；适用流体温度-150℃-+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择。   ZDLQ（X)电动三通调节阀（合流-分流）主零件材料说明 1 阀体 WCB CF8 CF8M CF3M   2 阀座 304 304 316 316L 3 阀芯 304 304 316 316L 4 导向套 WCB CF8 CF8M CF3M 5 阀盖 WCB CF8 CF8M CF3M 6 阀杆 304 304 316 316L 7 填料 PTFE/柔性石墨 8 弹簧 65Mn 304 316 316L 9 螺母 304 304 316 316L   ZDLQ（X)电动三通调节阀（合流-分流）结构性能特点   注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。 高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。   ZDLQ（X)电动三通调节阀（合流-分流）主要技术参数 公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数 (KV) 合流 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1280 分流             85 135 210 340 535 800 1280 额定行程L（mm） 16 25 40 60 100 公称压力PN（MPa） 1.6 2.5 4.0 6.4 10.0 执行机构型号 PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320 3810L 381LSA-08 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-160 固有流量特性 直线、等百分比 固有可调比 30：1 工作温度t（℃） 普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 输入信号 0-10mADC、4-20mADC、220VAC（开关信号） 电源电压 220VAC 50Hz                                         ZDLQ（X)电动三通调节阀（合流-分流）配执行机构说明   1、电动执行机构主要性能参数   型号 额定输出力N 速度mm/s 技术参数 PSL 381L PSL 381L PSL 381L PSL 381L 201 381LSA-08 381LXA-08 1000 800 800 0.25 4.2 4.2 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮 电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 202 381LSA-20 381LXA-20 2000 2000 2000 0.50 2.1 2.1 204 381LSB-30 381LXB-30 4500 3000 3000 0.50 3.5 3.5 208 381LSB-50 381LXB-50 8000 5000 5000 1.00 1.7 1.7 312 381LSC-65 12000 6500 0.60 2.8 325 381LSC-99 25000 10000 1.0 2.0   ZDLQ（X)电动三通调节阀（合流-分流）主要性能指标   项目 指标值 基本误差％ 配3810L±2.5； 带定位器 ±1.0 回差％ 配381L ±2.0； 配PSL±1.0 死区％ 1.0 始终点偏差％ 电开 始点 ±2.5 终点 ±2.5 电关 始点 ±2.5 终点 ±2.5 可调范围 50：1 额定行程偏差％ 2.5 泄量量L/H 符合JB/T7387-94 IV级 小于阀的额定容量×10-4             ZDLQ（X)电动三通调节阀（合流-分流）允许压差   公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300 阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 执行机构 允许压差△P（MPa） 配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                 PSL204           4.31 2.76 1.76 1.04 0.69 0.44           PSL208                 1.86 1.23 0.78 0.50 0.35 0.20     PSL320                       ?1.26 0.87 0.49 0.32 0.22 配381L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                 381LSB-50           4.79 3.06 1.96 1.16 0.76 0.49           381LSC-65                 1.51 0.99 0.64 0.41 0.28       381LSC-99                       0.63 0.44 0.25 0.16 0.11                                                           注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决   ZDLQ（X)电动三通调节阀（合流-分流）外型尺寸说明   公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300 结构长度 （L） PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770 PN40 185 190 210 230 255 285 310 355 425 460 560 690 795 PN64 190 200 220 240 265 295 320 370 440 475 570 752 819 常温型 （H） PN16/25 535 553 556 698 703 959 969 981 1061 1076 1109 1361 1458 PN40 540 558 561 703 708 964 974 986 1066 1081 1114 1366 1463 PN64 545 563 566 708 713 969 979 991 1071 1086 1119 1371 1468 高温型 （H） PN16/25 735 753 756 898 903 1209 1219 1231 1381 1396 1429 1711 1808 PN40 745 763 766 908 913 1219 1229 1241 1391 1406 1439 1721 1818 PN64 755 773 776 918 923 1229 1239 1251 1401 1416 1449 1731 1828 H1 PN16/25 95 117 120 139 144 188 208 220 268 278 320 441 465 PN40 100 122 125 144 149 193 213 225 273 283 325 446 470 PN64 105 127 13, , , 0 149 154 198   218 230 278 288 330 451 475 H2 87 90 D 225 257 310 压力等级 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K 执行机构 PSL系列、3810系列、DKJ或DKZ系列等                                              ZDLN电动双座调节阀                     ZDLP电动调节阀           ZJHP气动带手动调节阀 ZMAQ(X)气动三通调节阀(合流-分流).

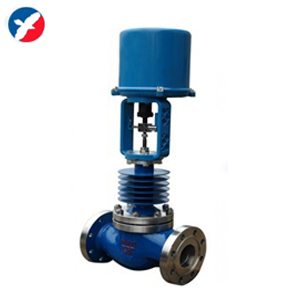

  产品简介                                                 电动高温调节阀详细介绍         电动高温调节阀是由3810系列电子式电动执行机构和高温调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构，电子式电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度压力较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。    可配置3410系列开关型电动执行器，只控制高温高压介质的通断。  可配置防爆型电动执行器，满足苛刻工况和危险易燃易爆场所。                             ■   电动高温调节阀主要技术参数 阀体部分 1、阀芯形式：单座，笼式，套筒。 2、流量特性：线性，等百分比。 3、阀体形式：直通铸造球形阀。 4、公称通径：DN25~300mm 5、公称压力：1.6-6.4MPa 6、法兰标准：GB/T9113、 JB/T79 7、阀盖形式：高温型+230～+450℃、超高温型+230～+560℃ 。 8、密封填料：金属石墨缠绕垫片、柔性石墨、碳纤维填料。  电动执行机构 执行器型号 3810L，3410L直行程系列 主要技术参数 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 环境温度：-25～+70℃、环境湿度：≤95% ■电动高温调节阀主体材料 1 阀体 WCB CF8 CF8M CF3M 2 阀座、套筒 304 304 316 316L 3 阀芯 304 304 316 316L 4 导向套、并帽 304 304 316 316L 5 阀盖 WCB CF8 CF8M CF3M 6 阀杆 304 304 316 316L 7 散热片 304 304 316 316L 8 填料 PTFE/柔性石墨 9 弹簧 65Mn 304 316 316L 10 螺母 304 304 316 316L ■电动高温调节阀主要性能指标 项目 指标值 基本误差% 配3810L±2.5； 回差% 配381L ±2.0； 死区% 1.0 始终点偏差% 电开 始点±2.5 终点±2.5 始点±2.5 终点±2.5 电关 始点 ±2.5 终点 ±2.5 额定行程偏差% ≤2.5 泄露量L/h 0.01%×阀额定容量 可调范围R 30：1 ■ 额定流量系数Kv、允许压差  DN 25 32 40 50 65 80 100 125 150 200 250 300 阀座直径 (mm) 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数KV 单座 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600 笼式 9 15 23 35 59 95 148 236 355 568 885 1260 套筒 10 16 25 40 63 100 155 250 370 580 900 1300 额定行程(mm) 16 25 40 60 100 允许压差(MPa) 单座 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.28 笼式 5.8 5.0 4.9 4.3 3.0 3.7 3.5 3.1 2.8 2,8 2.4 2.0 套筒 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2 电动高温调节阀外形尺寸（mm） 公称通径 25 32 40 50 65 80 100 125 150 200 250 300 L PN16/25 184 200 222 254 276 298 352 410 451 550 640 880 PN40 197 200 235 267 292 317 368 425 473 640 760 910 PN64 200 210 251 286 311 337 394 440 508 670 810 950 H1 PN16/25 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230 PN40 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245 PN64 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260 H2 396 428 428 436 415 464 507 690 840 632 725 882 H 373 495 495 495 700 700 700 725 725 725 725 725 D 177 177 177 177 182 182 182 182 182 218 218 218 R 225 225 225 225 257 257 257 310 310 310 310 310
