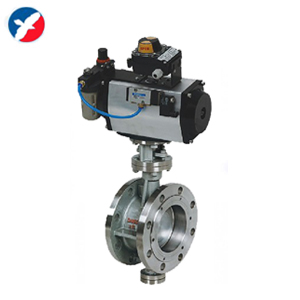

产品简介   一、D643H气动三偏心法兰蝶阀产品概述         我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。 二、D643H气动三偏心法兰蝶阀特点 1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。 2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。 3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长． 4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。 5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。 6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。 三、D643H气动三偏心法兰蝶阀主要技术参数 公称通经DN(mm) 50～2000 公称压力PN(MPa) 0.6 1.0 1.6 2.5 密封试验(MPa) 0.66 1.1 1.76 2.75 强度试验(MPa) 0.9 1.5 2.4 3.75 适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 四、D643H气动三偏心法兰蝶阀主要零部件材料 零件名称 材料 阀体 WCB、合金钢、不锈钢、QT450-10 蝶板 WCB、合金钢、不锈钢、QT450-10 阀轴 2Cr13不锈钢、合金钢 密封圈 不锈钢圈 填料 柔性石墨 五、D643H气动三偏心法兰蝶阀采用标准 制造标准 JB/T 8527-97 法兰标准 GB9113-2000 结构长度标准 GB12221-89 检验标准 GB/T 13927-92   六、D643H气动三偏心法兰蝶阀主要外形连接尺寸　　   公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 460 164 250 210 8-18 250 210 8-18 270 220 8-26 150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 950 280 505 460 16-22 520 470 12-26 555 490 16-33 400 216 1190 305 565 515 16-26 580 525 16-26 620 550 16-36 450 222 1255 350 615 565 20-26 640 585 16-30 670 600 20-36 500 229 1305 380 670 620 20-26 715 650 20-30 730 660 20-36 600 267 1340 445 780 725 20-30 840 770 20-33 845 770 20-39 700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56   　       D943H金属硬密封电动蝶阀              D971X电动蝶阀      GIQ气动高真空蝶阀 D673H气动三偏心对夹蝶阀

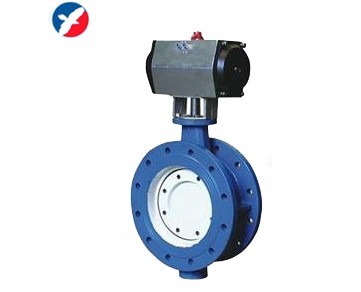

  产品简介   D642X气动双偏心法兰蝶阀产品简介              气动双偏心法兰蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。 D642X气动双偏心法兰蝶阀特点 1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。 D642X-10气动双偏心法兰蝶阀产品符合标准 1、该产品符合GB12238-89《通用阀门 法兰和对夹连接蝶阀》标准。 2、试验符合GB/T13927-92《通用阀门 压力试验》标准。 3、侧法兰连接符合GB/T17241.6-1998《整体铸铁管法兰》、GB4216.4-4216.5-84《灰铸铁管法兰及垫片》标准。同时分别符合BS4504、 ISO2084、DIN2501中的PN1.0MPa、PN1.6MPa法兰连接标准。 D642X气动双偏心法兰蝶阀主要零部件材料 零件名称 材料 阀体 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 阀轴 2Cr13 密封圈 丁腈耐油橡胶 填料 柔性石墨 D642X气动双偏心法兰蝶阀主要零部件材料主要参数 公称通经DN（mm) 50～2000 50～1600 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质 水、空气、天然气、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 D642X气动双偏心法兰蝶阀主要零部件材料执行标准 制造标准 GB/T 122387-89 法兰标准 GB9113-2000、GB17241.6-1998 结构长度标准 GB12221-89 检验标准 GB/T 13927-92 D642X气动双偏心法兰蝶阀主要零部件材料主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　 单位：mm DN 主要外形连接尺寸 法兰尺寸和螺栓孔尺寸 L H H1 A B 0.6MPa 1.0MPa 1.6MPa D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d 50 108 82.5 338 180 65 140 110 88 4-14 185 125 99 4-18 165 125 99 4-18 65 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 80 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 100 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 125 140 125 444 240 72 240 20 174 8-18 250 210 184 8-18 250 210 184 8-18 150 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 200 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 250 165 192.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 300 178 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 350 190 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 400 216 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 450 222 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 500 229 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 600 267 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 700 292 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 800 318 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 900 330 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1000 410 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1200 470 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48    D943H金属硬密封电动蝶阀              D971X电动蝶阀  D643H气动三偏心法兰蝶阀 D673H气动三偏心对夹蝶阀

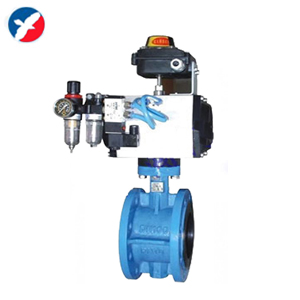

  产品简介  D641X气动法兰蝶阀用途及特点 ;    气动法兰蝶阀适用于温度≤90℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 D641X气动法兰蝶阀其主要特点为： 1、设计新颖、合理，结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装、维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点 D641X气动法兰蝶阀采用标准 : 设 计 标 准：GB/T12238-1989；             lS0 10631-1994或BS EN593-1998 法兰连接尺寸 GB/T17241．6-1998：            IS0 7005-2或BSEN 1092-2002 结 构 长 度 : GB/T1 2221-1989：            lS0 5752-1988或BS EN558-1 压 力 试 验：GB/T13927-1 992；JB/T9092-1999；            lS0 5028-1993或BS 6755-l-1986  D641X气动法兰蝶阀密封材料   材料品种 氯丁橡胶 橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 代号 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE 耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ 适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃ D641X气动法兰蝶阀主要零件的材料 零件名称 材料 阀体 球墨铸铁、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟乙烯 阀杆 2Cr13、不锈钢 填料 0型圈、柔性石墨 D641X气动法兰蝶阀主要技术参数 公称通径 DNmm 50～2000 公称压力 PNMPa 0.6 1.O 1.6 试验压力 PsMPa 强度试验 0.9 1.5 2.4 密封试验 O.66 1.1 1.76 适用介质 空气、水、污水、蒸气、煤气、油品等 驱动形式 手动、蜗轮传动、气传动、电传动   D641X气动法兰蝶阀主要连接尺寸 公称通径 DN(mm) 尺寸 (mm) L 1.0MPa 1.6MPa D D1 Z-Φd D D1 Z-Φd 50 108 165 125 4-18 165 125 4-18 65 112 185 145 4-18 185 145 4-18 80 114 200 160 8-18 200 160 8-18 100 127 220 180 8-18 220 180 8-18 125 140 250 210 8-18 250 210 8-18 150 140 285 240 8-22 285 240 8-22 200 152 340 295 8-22 340 295 12-22 250 165 395 350 12-22 405 355 12-26 300 178 445 400 12-22 460 410 12-26 350 190 505 460 16-22 520 470 16-26 400 216 565 515 16-26 580 525 16-30 450 222 615 565 20-26 640 585 20-30 500 229 670 620 20-26 710 650 20-33 600 267 780 725 20-30 840 770 20-36 700 292 895 840 24-30 910 840 24-36 800 318 1015 950 24-33 1025 950 24-39    D941F46电动衬氟法兰蝶阀   D943H金属硬密封电动蝶阀  D643H气动三偏心法兰蝶阀 D641F46气动衬氟法兰蝶阀

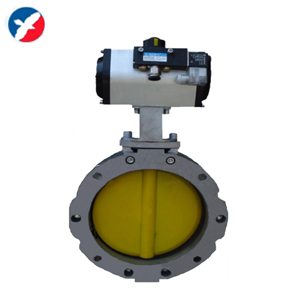

  产品简介   D641X-2L气动水泥蝶阀详细资料            气动水泥蝶阀是专门用于粉体，颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。安装维护简便等特点。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。 D641X-2L气动水泥蝶阀产品特点：              气动水泥蝶阀 紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。 主要型号有：φ150型-φ350型等七种规格。   D641X-2L气动水泥蝶阀结构特点 单法兰蝴蝶阀 含一个上法兰和下部配有一个伸出的连接环用以安装软套管   双法兰蝴蝶阀 含上下两个相同的法兰   D641X-2L气动水泥蝶阀参数 型号 D641X-2L 公称通径(mm) DN150-DN350 压力(Mpa) 0.2     主要零件 阀体 压铸铝合金   阀板 碳钢内衬板，覆以耐磨高分子材料 密封圈 耐磨橡胶 适用介质 水泥、泥浆、粉体 适用温度(℃) -15-100 气动执行器 型号 CP、GT系列、AT系列 压力(Mpa) 0.4-0.7 D641X-2L气动水泥蝶阀尺寸        FD971X电动耐磨蝶阀                气动粉体蝴蝶阀    D671S气动塑料蝶阀PVC      D941X电动铝合金蝶阀

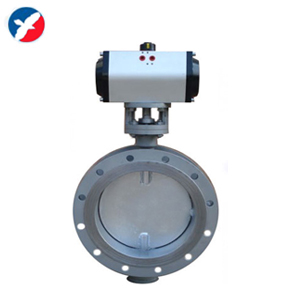

  产品简介       D641W-1C气动通风蝶阀简介            气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。 D641W-1C气动通风蝶阀采用标准 设计标准:GB/T12238-1989 JB/T8692-1998 法兰连接尺寸:GB/T9115.1-2000 结构长度 h:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999 D641W-1C气动通风蝶阀附件的选项 根据不同控制和要求可选择下列附件： 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件：电气定位器、气动定位器、电气转换器。 气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：HVSD手操机构 D641W-1C气动通风蝶阀执行机构 采用GT或AT系列气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 D641W-1C气动通风蝶阀主要技术参数   公称通径 DN(mm) 50～2000 公称压力 PN(MPa) 0.05 0.25 0.6 试验压力 强度试验 0.075 0.375 0.9 密封试验 ≤1.5%泄漏量 适用介质 煤气、含尘气体、烟道气等。 适用温度 ≦425℃ D641W-1C气动通风蝶阀主要零件的材质 零件名称 材料 阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 密封圈 与阀体相同 阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢 填料 氟塑料、柔性石墨 D641W-1C气动通风蝶阀外形尺寸 公称通径 毫米 结构长度 (标准值) 外形尺寸  (参考值)                 连接尺寸(标准值) 气动执行器型号             0.05MPa和0.25MPa DN 英寸 L H H1 D D1 D2 Z-d A W 100 4 120 105 -- 210 170 144 4-18 140 70 GTD63 125 5 120 120 -- 240 200 174 8-18 140 70 GTD63 150 6 120 132 -- 265 225 199 8-18 186 91 GTD83 200 8 140 160 -- 320 280 254 8-18 186 91 GTD83 250 10 140 187 -- 375 335 309 12-18 186 91 GTD110 300 12 170 220 -- 440 395 363 12-22 254 120 GTD110 350 14 170 245 -- 490 445 413 12-22 254 120 GTD110 400 16 190 270 -- 540 495 463 16-22 254 120 GTD110 450 18 190 297 -- 595 550 518 16-22 296 137 GTD127 500 20 190 322 -- 645 600 568 20-22 296 137 GTD127 600 24 210 377 -- 755 705 667 20-26 296 137 GTD127 700 28 210 430 -- 860 810 772 24-26 384 173 GTD160 800 32 210 487 -- 975 920 878 24-30 384 173 GTD160 900 36 250 537 -- 1075 1020 978 24-30 384 173 GTD160 1000 40 250 587 -- 1175 1120 1078 28-30 501 208 GTD190 1200 48 250 687 -- 1375 1320 1280 32-30 501 208 GTD190 1400 56 300 700 -- 1575 1520 1480 36-30 501 208 GTD190 1600 84 300 895 -- 1790 130 1690 40-30 501 208 GTD190 1800 72 300 995 -- 1990 1930 1880 44-30 1090 230 AW17 2000 80 300 1095 -- 2190 2130 2090 48-30 1090 230 AW17 详细参数敬请来电咨询！      D971G电动PP蝶阀              D971X电动蝶阀          D941W电动通风蝶阀           D671X气动蝶阀

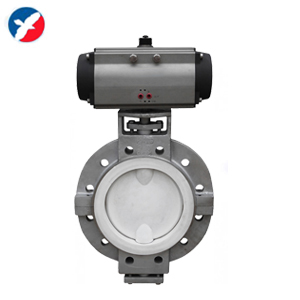

  产品简介  D641F46气动衬氟法兰蝶阀用途 ;    气动衬氟法兰蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 D641F46气动衬氟法兰蝶阀主要特点为： 1、设计新颖、合理，结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装、维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀，使用寿命长等特点。 D641F46气动衬氟法兰蝶阀采用标准 : 设 计 标 准：GB/T12238-1989；             lS0 10631-1994或BS EN593-1998 法兰连接尺寸 GB/T17241．6-1998：            IS0 7005-2或BSEN 1092-2002 结 构 长 度 : GB/T1 2221-1989：            lS0 5752-1988或BS EN558-1 压 力 试 验：GB/T13927-1 992；JB/T9092-1999；            lS0 5028-1993或BS 6755-l-1986 D641F46气动衬氟法兰蝶阀主要技术参数   公称通径 DNmm 50～2000 公称压力 PNMPa 0.6 1.O 1.6 试验压力 PsMPa 强度试验 0.9 1.5 2.4 密封试验 O.66 1.1 1.76 适用介质 空气、水、污水、蒸气、煤气、油品等 驱动形式 手动、蜗轮传动、气传动、电传动 D641F46气动衬氟法兰蝶阀主要零件的材料 零件名称 材料 阀体 球墨铸铁、铸钢、合金钢、不锈钢 蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 密封圈 各种橡胶、聚四氟乙烯 阀杆 2Cr13、不锈钢 填料 0型圈、柔性石墨 D641F46气动衬氟法兰蝶阀外形连接尺寸 公称通径 DN(mm) 尺寸 (mm) L 1.0MPa 1.6MPa D D1 Z-Φd D D1 Z-Φd 50 108 165 125 4-18 165 125 4-18 65 112 185 145 4-18 185 145 4-18 80 114 200 160 8-18 200 160 8-18 100 127 220 180 8-18 220 180 8-18 125 140 250 210 8-18 250 210 8-18 150 140 285 240 8-22 285 240 8-22 200 152 340 295 8-22 340 295 12-22 250 165 395 350 12-22 405 355 12-26 300 178 445 400 12-22 460 410 12-26 350 190 505 460 16-22 520 470 16-26 400 216 565 515 16-26 580 525 16-30 450 222 615 565 20-26 640 585 20-30 500 229 670 620 20-26 710 650 20-33 600 267 780 725 20-30 840 770 20-36 700 292 895 840 24-30 910 840 24-36 800 318 1015 950 24-33 1025 950 24-39  D971F46电动衬氟蝶阀    D971F电动四氟蝶阀     D671F46气动衬氟蝶阀 D673H气动三偏心对夹蝶阀
