产品展示列表

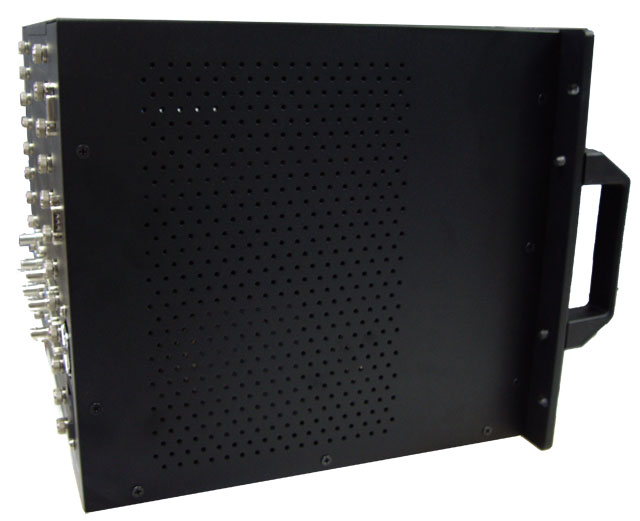

一、 产品概述
拼接控制器又称图像处理器，多屏拼接器等，主要功能时将以个完整的图像信号划分成多个信号，分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面。适用于网络操作中心，公共控制中心，智能交通管理中心，处理中心，民用或军事监视系统、呼叫中心、金融中心、视频会议室等。
NTView系列多屏幕拼接控制器是南田科技自主研发的多屏幕拼接控制器，是集图像处理领域的多种最新技术于一身，综合了LCD\LED\DLP\PDP大屏幕领域的最新应用需求，集视频处理器、混合矩阵、无缝切换台、图像拼接处理器、多画面处理器等多种功能于一体的新型设备，堪称图像处理技术在大屏幕应用的集大成者！
二、特性功能
NTView系列高清图像处理器是多屏幕拼接显示或单屏幕分割显示的前端图像处理设备，能够将多路输入信号以任意开窗，任意叠加的模式从多个端口输出实现拼接显示或单个端口输出实现分割显示。
系统的核心部件采用最先进的欧美公司的视频图像处理芯片，显示效果极佳；所有输入输出信号均由独立的数据通道处理，每一个通道均能实现最高1920X1200@60HZ信号的实时处理；高速运动画面显示流畅，没有任何图像延迟、丢帧和不同步造成的图像撕裂等现象。
系统属于纯硬件结构，无操作系统，不存在系统崩溃，病毒感染等风险，开机时间小于6秒。
系统内置服务器电源，稳定可靠，可全年全天候不间断地持续工作。
NTView系列高清图像处理器采用主流的RS232串口控制，并具有RS232串口拓展功能，方便系统其它设备的级联控制。随机附带的控制件功能全面，操作简便直观，所见即所得，无需安装，打开即用。
NTView系列拼接器是一款性能强大的纯硬件架构的高端图像拼接处理设备，适合大屏幕拼接显示系统的核心图像处理设备。
NTView系列拼接器设备特性：
2.1、FPGA纯硬件架构，稳定可靠
具备优异的图像处理性能，完全规避PC架构启动速度慢、硬件冲突、计算机病毒的困扰。平均故障时间MTBF>30,000，可连续工作超过1年。
2.2、支持多种视频信号，随需所配
支持DVI、VGA、AV、SDI和H264等多种视频信号接入，客户可根据需要任意搭配，满足不同领域的个性化需求。
2.3、灵活的板卡设计，随意组合；支持不掉电插拔，维护便利
抽取式板卡搭配不同规模的机箱，可以充分满足不同规模系统的需求。机箱可预留扩展空间，便于随时增减扩容。独享板卡通道设计，输入卡、输出卡、控制卡、风扇、电源主要模块均为独立插卡式设计，真正实现即时在线切换，维护便利。
2.4、多路视频漫游、叠加，无区域和层次限制，支持触摸控制
支持多路输入视频在全屏任意位置打开多个活动窗口，所有窗口均能任意漫游、叠加、放大、缩小，无区域、层次限制、尺寸、比例限制。同时支持触摸控制操作。
2.5、输出同步和双缓冲技术，确保输出同步
不受数量限制的场景预案无缝切换，真正实现画面同步显示，确保无撕裂、无闪烁、无蓝屏、无静止等异常现象。
2.6、输入视频任意切割功能，支持任意尺寸、任意大小切割处理
本款产品根据客户的不同使用场景和需求，特别开发了视频任意切割功能。用户可根据现场显示需求，利用软件的便利操作，随心所欲对屏幕图像任意部分进行切割处理，独立显示。
2.7、支持异型拼接，各通道分辨率可单独调整，完美支持各类显示单元，实现特型显示效果
在大型展会、企业宣传、舞台、酒巴等娱乐场所，用户可以用特效与异形实现特殊效果，达到特殊的现场效应。本设备支持对显示单元的任意拼接组合，支持液晶（DLP、等离子 ）异性拼接和任意分辨率的LED屏。
2.8、独有字幕和台标功能，让显示更加圆满
根据客户需要，实时更新显示动态文字信息，如天气预报、紧急通知等。台标功能，帮助用户进行视频源标示，在显示图像的同时，还增加文字信息显示功能。
2.9、蒙板叠加功能，支持自定义图形叠加，客户可随意定制特效效果
通过使用特效蒙板，可以创造更丰富的画面效果。
2.10、预监视和视频回显功能，极大方便用户监视播放视频内容
上墙显示的视频内容，可以通过软件方式，实现在播放前预先查看播放内容，及远程查看大屏正在播放内容，方便控制。
2.11、无限数量场景本地存储预设，随意读取调用
支持不设上限的场景存储，可选配带按键面板，可以方便进行手动切换、自动轮换，方便监控等领域常见的“值班自动巡检”应用。
2.12、支持设备联动控制，如电视墙开关机、矩阵切换、云台控制等。
2.13、支持定制开发。

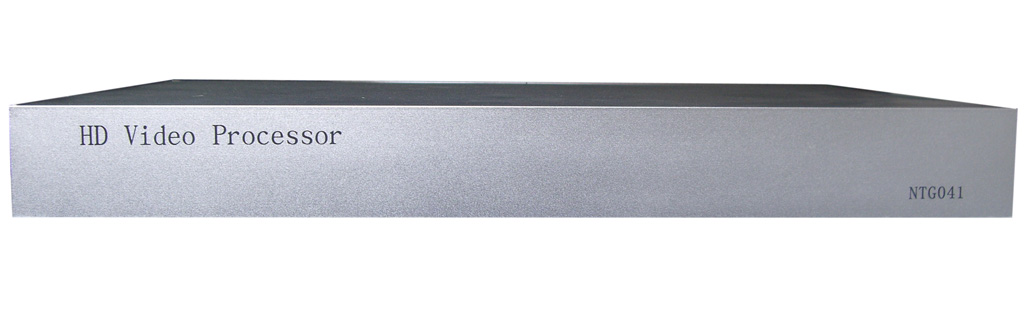

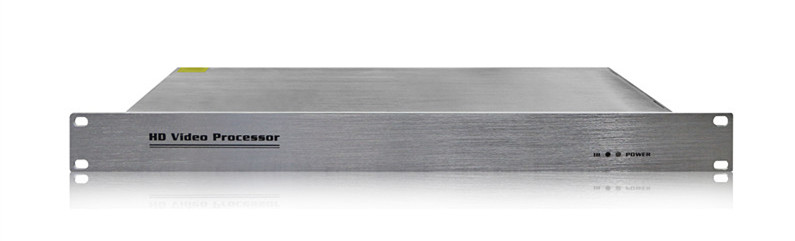

高清多画面分割器NTView系列产品适用于网络操作中心、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融中心、视频会议等。本系列画面分割器采用高速图像处理芯片，能够同时显示多个动态高清画面。本设备图像处理过程完全硬件化，操作非常简便，是一款性能强大的高端图像拼接处理设备。

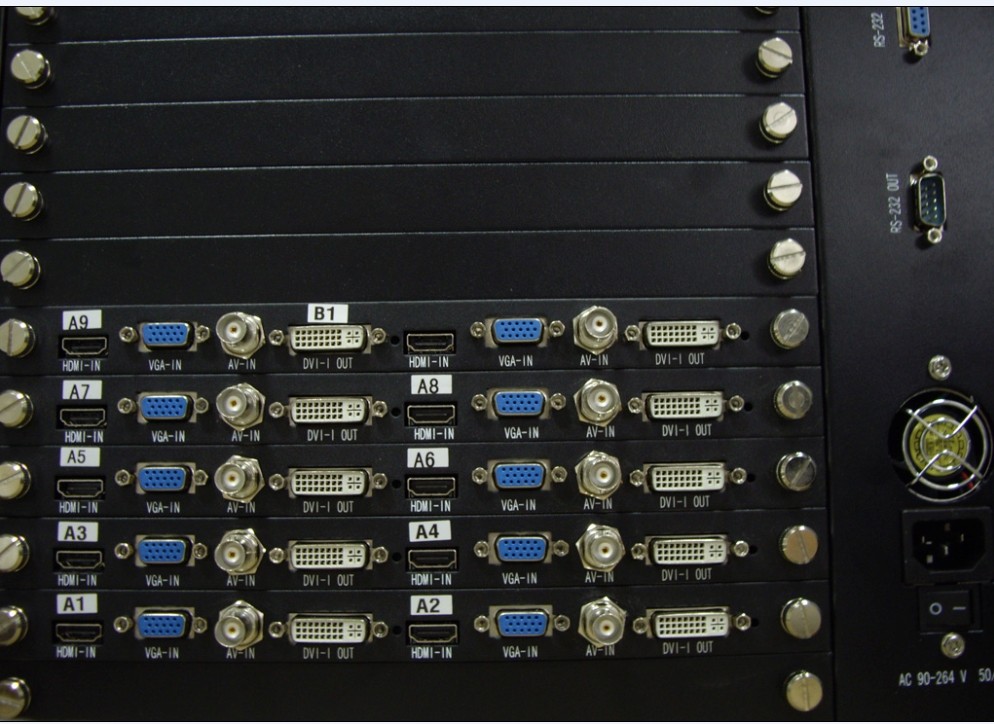

NTView系列高清画面分割器又称高清图像分割器等,是针对高清信号1920×1080P的图像处理与控制设备，主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式显示多路1080I/1080P图像信号，同时兼容较低分辨率的各类格式的图像信号。该系列产品包括NTG0401（4分割）、NTG0601（6分割）、NTG0901（9分割）、NTG1201（12分割）、NTG1601（16分割）、NTG2401（24分割）。分割器采用插卡式设计，结构配置灵活、扩容方便、稳定性高、易维护，用户可根据需要选择适合的分割个数。高清画面分割器NTView系列产品是一款专业的视频处理与控制设备，它能够支持多路高清或标清视频输入CVBS、VGA、DVI、HDMI等多种信号，以全屏显示或者多窗口的模式通过一个DVI端口输出给显示设备。该产品有如下优点：
1. 输入的多路视频信号和VGA信号，单机最大可以支持24个大屏幕。显示包括复合视频CVBS，数字高清视频HDMI1.3(HDCP1.3),模拟电脑信号VGA, 数字电脑信号DVI1.0等。其中复合视频支持NTSC、PAL、SECAM制式的自适应处理；高清视频支持隔行和逐行输入，分辨率支持480I到1080P@60HZ；电脑信号分辨率支持640X480@85HZ到1920X1200@60HZ。DVI支持多种输出模式，包括VGA、DVI输出。
2. 可以随意调整图像位置，大小，设置图像的拼接或分割。
3. 多种显示模式
NTView系列有多种不同的显示模式,具体如下:
A. 单幅全屏模式—可以任选其中的一个通道全屏显示;
B. 多幅满屏模式—把所有的输入信号平均并列全屏显示;
C. 画中画模式—以某幅画面为背景,其他通道的画面采用画中画形式平铺显示
D. 漫游叠加缩放模式—可以对不同通道的画面,进行窗口叠加显示
4. 控制方式： RS232串口。
5. 预设场景以及场景记忆功能。
6. 先进的纯硬件设计架构
与基于计算机的多屏分割器或者嵌入式处理方案不同，NTView采用了纯全硬件架构模块设计。对高分辨率计算机信号或者蓝光DVD1080P信号能得到实时采样、传输和处理，不会出现图象延迟，拖尾或抽帧现象，确保高质量的完美画面
7. 高可靠性
NTView系列采用专业视频模块设计，可稳定地长时间运行，满足每周七天、每天24小时的工作需求。因采用全硬件设计架构，用户开机后3秒内即可输出稳定的图象

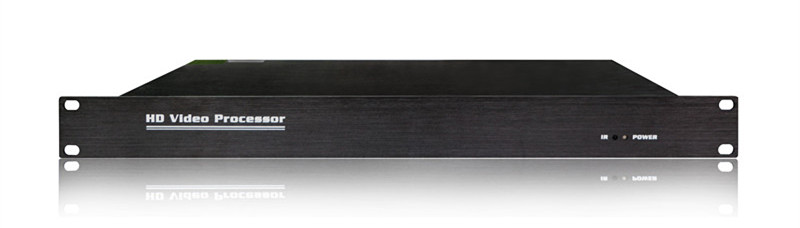

高清多画面分割器NTView系列产品适用于网络操作中心、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融中心、视频会议等。本系列画面分割器采用高速图像处理芯片，能够同时显示多个动态高清画面。本设备图像处理过程完全硬件化，操作非常简便，是一款性能强大的高端图像拼接处理设备。
NTView系列高清画面分割器又称高清图像分割器等,是针对高清信号1920×1080P的图像处理与控制设备，主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式显示多路1080I/1080P图像信号，同时兼容较低分辨率的各类格式的图像信号。该系列产品包括NTG0401（4分割）、NTG0601（6分割）、NTG0901（9分割）、NTG1201（12分割）、NTG1601（16分割）、NTG2401（24分割）。分割器采用插卡式设计，结构配置灵活、扩容方便、稳定性高、易维护，用户可根据需要选择适合的分割个数。高清画面分割器NTView系列产品是一款专业的视频处理与控制设备，它能够支持多路高清或标清视频输入CVBS、VGA、DVI、HDMI等多种信号，以全屏显示或者多窗口的模式通过一个DVI端口输出给显示设备。该产品有如下优点：
1. 输入的多路视频信号和VGA信号，单机最大可以支持24个大屏幕。显示包括复合视频CVBS，数字高清视频HDMI1.3(HDCP1.3),模拟电脑信号VGA, 数字电脑信号DVI1.0等。其中复合视频支持NTSC、PAL、SECAM制式的自适应处理；高清视频支持隔行和逐行输入，分辨率支持480I到1080P@60HZ；电脑信号分辨率支持640X480@85HZ到1920X1200@60HZ。DVI支持多种输出模式，包括VGA、DVI输出。
2. 可以随意调整图像位置，大小，设置图像的拼接或分割。
3. 多种显示模式
NTView系列有多种不同的显示模式,具体如下:
A. 单幅全屏模式—可以任选其中的一个通道全屏显示;
B. 多幅满屏模式—把所有的输入信号平均并列全屏显示;
C. 画中画模式—以某幅画面为背景,其他通道的画面采用画中画形式平铺显示
D. 漫游叠加缩放模式—可以对不同通道的画面,进行窗口叠加显示
4. 控制方式： RS232串口。
5. 预设场景以及场景记忆功能。
6. 先进的纯硬件设计架构
与基于计算机的多屏分割器或者嵌入式处理方案不同，NTView采用了纯全硬件架构模块设计。对高分辨率计算机信号或者蓝光DVD1080P信号能得到实时采样、传输和处理，不会出现图象延迟，拖尾或抽帧现象，确保高质量的完美画面
7. 高可靠性
NTView系列采用专业视频模块设计，可稳定地长时间运行，满足每周七天、每天24小时的工作需求。因采用全硬件设计架构，用户开机后3秒内即可输出稳定的图象

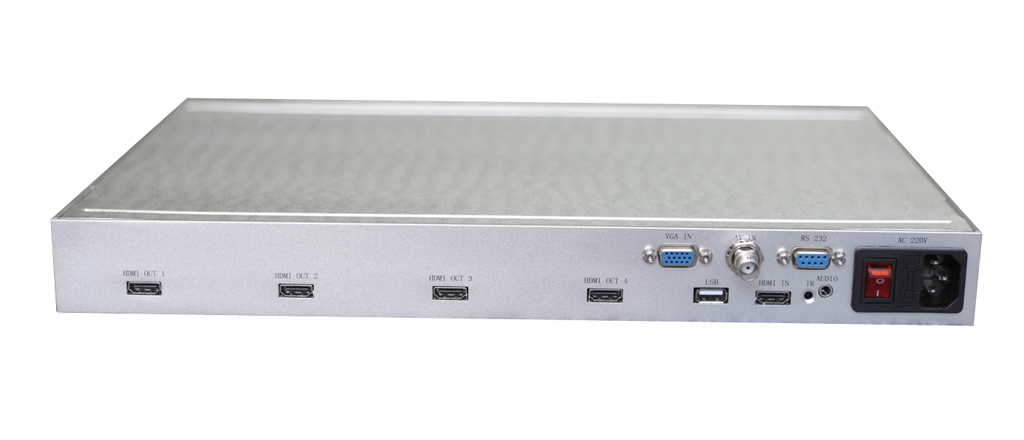

NTView系列高清图像处理器是多屏幕拼接显示或单屏幕分割显示的前端图像处理设备，能够将多路输入信号以任意开窗，任意叠加的模式从多个端口输出实现拼接显示或单个端口输出实现分割显示。 系统的核心部件采用最先进的欧美公司的视频图像处理芯片，显示效果极佳；所有输入输出信号均由独立的数据通道处理，每一个通道均能实现最高1920X1200@60HZ信号的实时处理；高速运动画面显示流畅，没有任何图像延迟、丢帧和不同步造成的图像撕裂等现象。 系统属于纯硬件结构，无操作系统，不存在系统崩溃，病毒感染等风险，开机时间小于6秒。 系统内置服务器电源，稳定可靠，可全年全天候不间断地持续工作。 NTView系列高清图像处理器采用主流的RS232串口控制，并具有RS232串口拓展功能，方便系统其它设备的级联控制。随机附带的控制件功能全面，操作简便直观，所见即所得，无需安装，打开即用。
NTView系列高清图像处理器是多屏幕拼接显示或单屏幕分割显示的前端图像处理设备，能够将多路输入信号以任意开窗，任意叠加的模式从多个端口输出实现拼接显示或单个端口输出实现分割显示。 系统的核心部件采用最先进的欧美公司的视频图像处理芯片，显示效果极佳；所有输入输出信号均由独立的数据通道处理，每一个通道均能实现最高1920X1200@60HZ信号的实时处理；高速运动画面显示流畅，没有任何图像延迟、丢帧和不同步造成的图像撕裂等现象。 系统属于纯硬件结构，无操作系统，不存在系统崩溃，病毒感染等风险，开机时间小于6秒。 系统内置服务器电源，稳定可靠，可全年全天候不间断地持续工作。 NTView系列高清图像处理器采用主流的RS232串口控制，并具有RS232串口拓展功能，方便系统其它设备的级联控制。随机附带的控制件功能全面，操作简便直观，所见即所得，无需安装，打开即用。

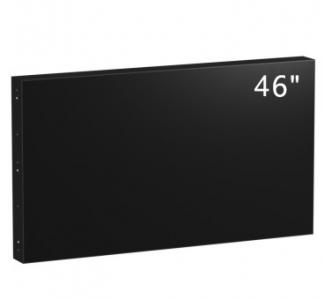

技术参数 参数/型号 NT3464 对角线尺寸 46"(16:9) 类型 S-PVA(DID) 分辨率 1366×768 点距 0.7455(H)×0.7455(V) 物理拼缝 6.7mm (左上:4.3 右下:2.4) 光学拼缝 7.3mm 背光模式 CCFL 亮度(标准值) 700 cd/㎡或450 cd/㎡ 对比度 3000:1 可视角度(水平/垂直) 178/178 响应时间(灰阶) 8ms 色域(CIE1931) 72% 显示颜色 16.7M/8bit 色彩饱和度 92% 视频输入 CVBS(BNC)×2 PC信号 VGA(D-Sub)×1 网络视频解码信号 （选配） — 数字信号 DVI×1 [1080P(1920×1080),向下兼容] HDMI×1 [1080P(1920×1080),向下兼容] 信号环出 CVBS(BNC)×2 功耗(正常) 200W 待机功耗 ≤1W 电源管理 AC100-240V~(+/-10%),50/60 Hz 安装方式 积木式堆叠/机柜式安装(备选) 散热系统 工业散热风扇 控制方式 RS232串口控制，一路环出，红外遥控 边框颜色 黑色 外壳材质 金属 重量(毛重)含结构件 38.5kg 单元尺寸(mm) 1026.5×580.8×248.5 显示区域(mm) 1018.35×572.4 包装尺寸(mm) 1235×820×460 平均使用寿命 50，000小时 工作环境 温度：0℃~55℃ 湿度：20%~95% 海拔：0-23000英尺 存储环境 温度：-30℃~70℃ 湿度：60%~75% 海拔：0-43000英尺 特性 双边物理拼缝6.7mm 内置工业风扇 强弱电分开布线 红外遥控 远程电脑集中控制 实际尺寸以订购为准。
技术参数 参数/型号 NT3463 对角线尺寸 46"(16:9) 类型 S-PVA(DID) 分辨率 1920×1080 点距 0.53025(H)×0.53025(V) 物理拼缝 22mm(单边宽11mm) 光学拼缝 23mm 背光模式 CCFL 亮度(标准值) 700 cd/㎡ 对比度 3000:1 可视角度(水平/垂直) 178/178 响应时间(灰阶) 8ms 色域(CIE1931) 72% 显示颜色 16.7M/8bit 色彩饱和度 92% 视频输入 CVBS(BNC)×2 PC信号 VGA(D-Sub)×1 网络视频解码信号 （选配） — 数字信号 DVI×1 [1080P(1920×1080),向下兼容] HDMI×1 [1080P(1920×1080),向下兼容] 信号环出 CVBS(BNC)×2 功耗(正常) 220W 待机功耗 ≤1W 电源管理 AC100-240V~(+/-10%),50/60 Hz 安装方式 积木式堆叠/机柜式安装(备选) 散热系统 工业散热风扇 控制方式 RS232串口控制，一路环出，红外遥控 边框颜色 黑色 外壳材质 金属 重量(毛重)含结构件 26kg 单元尺寸(mm) 1047.4×600.6×243 显示区域(mm) 1018.08×572.67 包装尺寸(mm) 1235×820×460 平均使用寿命 50，000小时 工作环境 温度：0℃~55℃ 湿度：20%~95% 海拔：0-23000英尺 存储环境 温度：-30℃~70℃ 湿度：60%~75% 海拔：0-43000英尺 特性 双边物理拼缝22mm 内置工业风扇 强弱电分开布线 红外遥控 远程电脑集中控制 实际尺寸以订购为准。

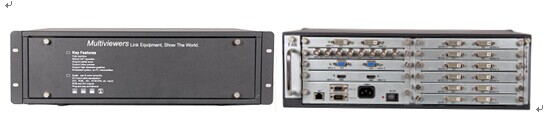

1、基于FPGA的数据交换技术，单屏最多支持4个不同信号窗口
多媒体拼接控制器采用大容量高速FPGA 阵列和数字总线路由交换技术架构，结合全数字硬件设计理念，实现无操作系统视频图像处理工作站,可以轻松实现多画面叠加，信号跨屏漫游和不同信号共屏显示，在同一显示单元中最多可以开5个不同信号窗口。
2、专业级的图像处理技术
采用业界最先进的图像处理芯片，具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。即使输入信号是效果较差的复合视频CVBS，也能拥有卓越的图像输出效果。
3、世界领先的Faroudja图像处理技术
采用世界领先的Faroudja图像处理技术，显示处理效果无比伦比：
u 支持DCDi边缘平滑技术
u 支持ACM彩色自适应管理技术
u 支持CCS亮色串扰抑制技术
u 支持Sharpness锐度增强技术
u 支持动态对比度增强技术
u 真正的六轴色彩控制重叠
u 消除噪声放大
4、高清析点对点底图
可以订制和拼接墙点对点显示的超高清底图，并具有关机保存功能
5、高精度的模拟输入信号采样
CVBS、VGA等模拟输入信号采用10位，采样率达165MHZ/S的ADC进行采样，不同制式和分辨率的信号能自动识别，自动直流恢复，自动色彩校正，自动几何校正，使输入信号改变后输出信号亮度、对比度和几何位置保持一致性。
6、数据运算能力强大
数据并行处理，每一输出端口占用一个通道，每通道数据带宽达到4.95G/S，完全能满足单路输出1600X1200/60HZ（165MHZ）的高分辨率显示。高速运动画面无撕裂，不丢帧，无图像追赶现象。彻底根除了多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈，使得多屏处理器具有无以伦比的显示效果。
7、纯硬件结构、不死机，不黑屏、电源冗余备份、稳定性高
采用纯硬件结构，无操作系统，无板卡式处理器死机、蓝屏和病毒的困扰，无系统崩溃风险，可全年持续工作，启动时间小于6秒。
8、单台设备最大支持20路输出，并支持多台级联
单台设备最大支持20路CVBS,20路VGA和20路DVI/HDMI输入，最大支持20路输出，并支持多台级联，最多实现128路输出。
9、输出端口白平衡和亮度校正
每一个输出端口的白平衡和亮度可以单独校正，以补偿各显示单元由于液晶屏本身差异等引起的亮度和色彩不均，使拼接墙整体保持色彩亮度的一致性。
10、支持输出端口任意排列组合功能
所有输出端口的排列模式可以任意组合，客户可以任意进行屏幕组合，极大的方便了施工。
11、板卡式插拔结构、机箱集成度高、设备稳定性高
采用模块化结构设计，系统电源、风扇、图像处理板、系统控制板等模块均可单独插拔，方便系统维护。任一模块的故障或异常均不会引起其他模块的损坏。系统具有业务自动恢复功能，用户可以在系统运行的情况下直接更换图像处理板，并能自动恢复换卡前的信号窗口正常显示。
12、软件设计先进，可联控周边设备
采用先进的设计方法，并采用稳定性、可靠性及可扩展性好的实时操作系统。软件的更改和升级管理采用了软件工程的配置管理方法，保证升级版本的一致性和测试的规范性，通过软件加载方式实现软件升级。
软件还可同时控制矩阵切换器和大屏幕单元，方便客户实现矩阵的切换和大屏幕单元的开关机等参数设置。
13、极高性价比
自主知识产权产品，所有芯片及元器件自行采购生产，元器件均采用耐高温（电容等都采用固态电容，相对电解电容稳定性极高），长寿命器件，并选用最新芯片，高省去中间环节，有极高的性价比。

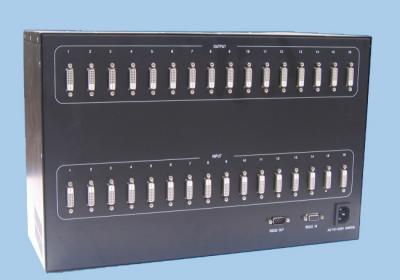

★多路DVI信号输入，多路DVI信号输出。
★RS232远程控制,方便与个人电脑、中控系统或各种远端控制设备。
★本产品带有断电现现场切换记忆保护、液晶屏显示、状态记忆等功能。
★负载连接状态指示
★输入信号监测，能实时监测和显示当前各输入通道是否有信号接入。
★RS232通信功能，用户可以方便的完成演示过程中的信号切换安装快捷，操作简单。
★采用了高抗干扰能力的通信接口电路，保证了通信的可靠性采用先进的数字同步识别处理技术。
★采用国际先进的SMT贴片技术，特有ESD静电保护功能,性能稳定可靠。
★该系列产品广泛用于大屏幕投影显示工程、多功能厅、指挥控制中心、多媒体会议室等场合。
★标准机架安装
DVI系列矩阵技术参数
视频
带宽……………………4.00GHz,全数字 满足DVI1.0
最大支持分辨……………………………1920x1200@60
位时钟抖动:……………………………………
