简介
STEC2000控制器是多功能模块化嵌入式控制器。STEC2000以嵌入式技术为基础，基于 32位高速MCU和嵌入式实时LINUX操作系统，具有现场采集、控制、通讯、数据存储、故障上传、现场监控等功能。
STEC2000型控制器具有可靠性高、功能强大、性价比高；配置灵活，应用适用面广；占用空间小，效率高等突出特点，可广泛用于市政管网监控（如热网、水网、气网等）、楼宇自控、工业自动化、交通、电信、物流、园林、环保、养殖等领域。
STEC2000主要面向本地和远程数据采集和控制系统。结构坚固紧凑，不但可直接应用于现场，实现就地监控、显示，而且由于具备强大灵活的软件功能和通讯功能，可方便地实现远程监控和远程设备的网络化管理。
主要特点
l 内置以太网接口和TCP/IP协议，轻松地接入局域网、宽带网、互联网。
l 支持ADSL、宽带等通讯方式。
l 支持GPRS、GSM、CDMA等通讯方式。
l 支持电话拨号TCP/IP通讯方式，高可靠性。
l 简单易用的通讯脚本语言，轻松实现与本地智能设备的通讯。
l 基于嵌入式LINUX操作系统，更高的可靠性和高效率。
l 人性化的控制脚本语言，描述控制逻辑轻松自如。
l 支持C/C++、BASIC等各种高级开发，为用户提供最大限度的灵活性和保密支持。
l 就地的历史数据存储功能，随时了解设备运行的历史情况。
l 彩色液晶显示模块，可视化组态与交互脚本支持。
l 配置灵活，应用伸缩性强，可扩展性好。
l 附合工业环境要求的光电隔离保护。
l 可靠的通道保护技术，高耐压、自恢复。
l 硬件、板载程序和数据处理软件三层滤波，超强的扰干扰性能。
l 坚固优美的外壳。

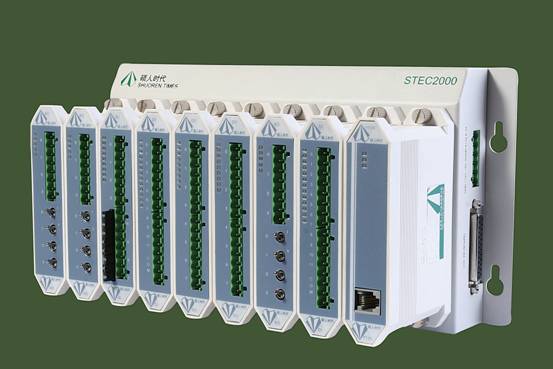

组成
STEC2000控制器由主机、I/O板卡和通讯板卡组成。每台主机可接插八块I/O板卡，一块通讯板卡(通讯卡包括RS232/RS485/PTSN)。最多支持96点物理点和96个虚拟点。
功能
数据采集
STEC2000控制器可以采集原始数据、过滤坏数、按用户定义的方式变换为物理量。
可编程控制
可视化可配置的逻辑控制和PID控制，并提供人性化易学易用的脚本语言编写控制程序。
可编程人机交互
液晶显示屏可自由定制多幅监控画面。提供脚本方式的编程环境以实现较复杂的界面交互功能。
历史数据存储
物理量数据每隔一段时间（如一分钟）保存一次，断电后不会丢失。8M的历史数据存储空间可本地存储监控历史数据。
可配置的报警
每台控制器最多支持96个真实采集/控制点和96个虚拟点。当数据超过定义范围时可产生报警。
远程通讯与控制
控制器内置实时数据采集、历史数据采集、控制、对表等Socket接口，协议公开。用户可以自行开发上位机软件，也可使用STEC2000
配套的上位机软件。
报警远程上传
控制器内置故障上传功能，当故障发生时能主动上传到远程控制中心。
组态与开发支持
STEC2000控制器配套有高度集成的组态、开发与仿真调试工具包 SRDev2.0 。该工具包括可视化组态环境、控制脚本与人机交互
脚本开发与调试环境和虚拟机。
技术指标

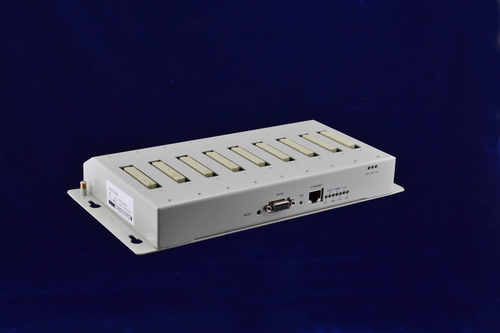

主机技术指标
操作系统：SR-Linux
CPU主频：66MHz
内存容量：16M
数据存储容量：16M
以太网口接口型式：RJ45
以太网口接口通讯速度：10M bps
通讯协议：TCP/IP，PPP，MODBUS，支持通讯脚本编程
I/O扩展槽：9个
HMI接口：LCD和键盘复合接口
内置Socket Server功能：有
工作温度：0℃ ~ +50℃
储藏温度：-20℃~80℃
工作湿度：5％~95% RH

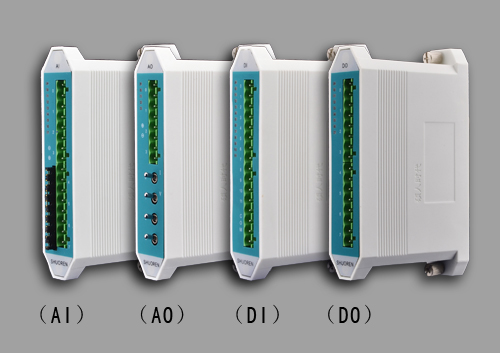

I/O板卡技术指标
模拟量输入卡（AI卡）技术指标
通道：8路差分模拟量输入
输入电压：0~＋10V
输入电流：4~20mA
输入阻抗：≥240kΩ
滤波方式：模拟滤波和数字滤波，抗共模干扰
分辨率：12位
隔离形式：光电隔离
隔离电压：2500V
存储温度： -20℃~80℃
运行环境温度：0℃~50℃
运行环境湿度：相对湿度≤95%，无凝露。
模拟量输出卡（AO卡）技术指标
基本通道：4路模拟量输出
电压信号输出： 0~10V，带载能力10KΩ
电流信号输出： 4~20mA，带载能力500Ω
分辨率：8 位
隔离方式：光电隔离
隔离电压：2500V
存储温度：-20℃~80℃
运行环境温度：-0℃~50℃
运行环境湿度：≤95%，无凝露。
开关量输入卡（DI卡）技术指标
基本通道：12路开关量输入
计数器：3路16位，与0～2通道复用
隔离方式：光电隔离
隔离电压：1500V
存储温度：-20℃~＋80℃
运行环境温度：0℃~＋50℃
运行环境湿度：≤95%，无凝露
开关量输出卡（DO卡）技术指标
基本通道：8路开关量输出
隔离方式：继电器隔离 DC30V 1A
通道状态指示灯：8路
存储温度：-20℃~＋80℃
运行环境温度：-10℃~＋55℃
运行环境湿度：≤95%，无凝露

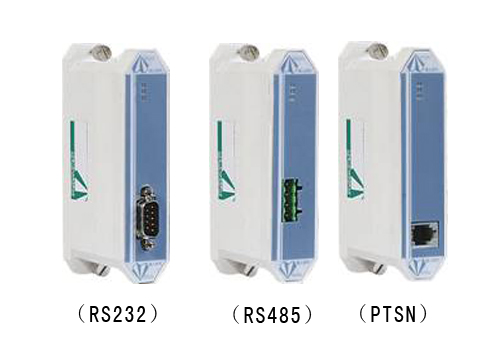

通讯板卡技术指标
STEC2000控制器主机自带以太网口，可以直接支持以太网通讯。当需要接入其它通讯方式时，可以选用STEC2000控制器的通讯板卡。
RS232通讯卡技术指标
接口型式：DB-9（针）。
最大传输距离：15米。
最大传输速率：20k bps。
带光电隔离，隔离电压1000V。
RS485通讯卡技术指标
自动识别RS-485信号流向，零延时自动收发转换。
最大传输速率19200bps。
光电隔离，隔离电压1000V。
接收器共模电压: -7V~+12V。
驱动器共模电压: -1V~+3V。
远程通信120米，多机通信128个节点。
PTSN电话通讯卡技术指标
具有14.4k bps~56k bps传输速率。
支持标准AT命令集拨号/自动应答功能。
带光电隔离，隔离电压1000V。
具有防止雷击和浪涌电流功能。

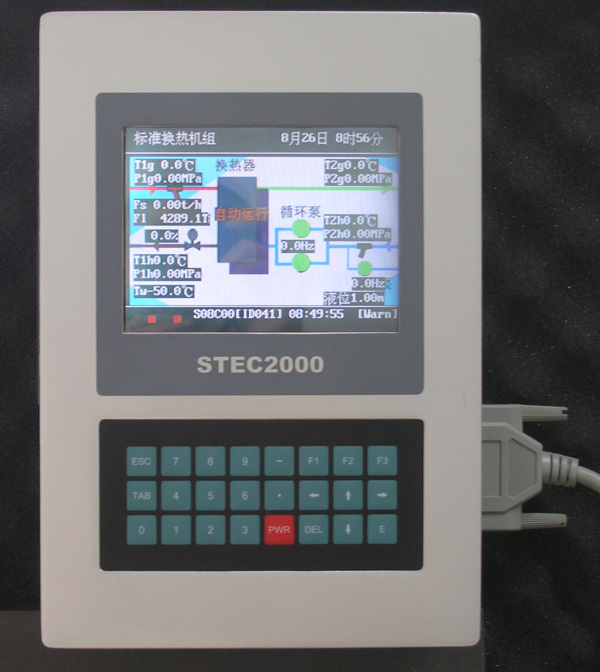

操作面板技术指标
STEC2000控制器可以配备彩色液晶操作面板。
彩色液晶操作面板技术指标
像素：320*240
颜色数：256
键盘：3*8矩阵键盘
接口：专用接口
组态与编程：可视化组态、支持交互脚本
电源：由专用接口供电
电源
STEC2000控制器配套专用电源。
|
