序 规格指标 TH38T 100万CCD低照全功能38模组 1 系统结构 嵌入式RTOS设计,双核32位DSP(HI3518A),纯硬压缩,看门狗,32M FLASH,128M DDR3; 2 传感器 100万像素 SONY 1/3’CCD传感器,全局曝光,逼真低照,彩色0.1Lux@F1.2,黑白0.01 Lux@F1.2; 集切换滤光片,支持日夜转换,感红外;集成主动式控制电路,支持图像传感器,IR-CUT,光敏,LED补光的联动控制;集成CS接口镜头(可选M12/M14); 3 视频处理 H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调; 4 帧率 100万30帧(全实时),支持1~30帧/秒可调; 5 图像输出 主码流:1280×720;子码流: 640×360,480×270,352×288,320×240,352×192,320×192,288×192,256×192; 6 音频接口 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放; 7 音频处理 G.726/711编解码标准,支持双向语音对讲功能,支持音视频同步; 8 网络接口 1个RJ45以太网接口,10/100M自适应,6KV抗静电能力;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/ UPnP等网络协议; 9 USB接口 1个USB接口,支持最大64G的U盘连接,支持前端存储,支持WIFI/3G扩展; 10 TF接口 1个TF/SD存储扩展接口,该接口需配SD存储插座; 11 自动光圈口 1个自动光圈接口,支持DC驱动自动光圈镜头; 12 光敏电阻口 1个光敏电阻接口,支持光敏电阻输入信号与图像,IR-CUT,红外灯的联动; 13 LED控制口 1个红外灯控制接口,支持算法控制红外灯的开启和关闭; 14 云台接口 1个RS422/RS485接口,支持PELCO等多种的云台镜头(PTZ)控制协议; 15 报警接口 1路开关量输入,支持报警与录像和后台联动;1路开关量输出,支持声光报警; 16 模拟输出 1个模拟视频输出,支持CVBS标准,PAL/NTSC可配; 17 可选功能 -W(大功率WiFi),-E(POE网线供电),-3C(EVDO无线),-3G(WCDMA无线); 18 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持客户端远程监控，软件(UC2)、VM3000平台,支持手机监控(Iphone, Android),支持穿越服务(穿云);提供完善的SDK开发包;   19 其他 DC12V电源输入接口,3W功耗,约0.2Kg,无外壳PCBA,38双板结构,体积38×38×33mm;

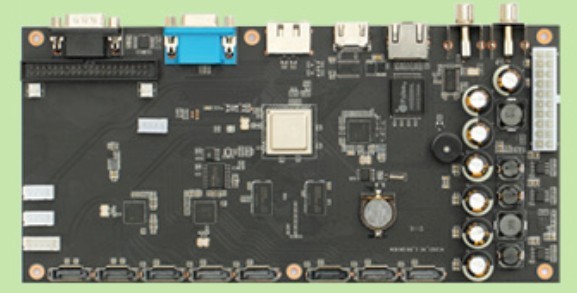

序 规格指标   TS9208H-B 92系8路NVR主板 1 系统结构 嵌入式LINUX设计,双核DSP,纯硬解码,看门狗,硬盘存储,HDMI高清显示,IP网络视频接入;   A8+DSP,720MHz,32M FLASH,2G DDR3; 2 视频输入 高清IPC接入,支持每路IPC双码流接入,支持自动搜索,,自动录像,自动预览; 16路720P/9路1080P; 8路720P/4路1080P; 3 视频输出 1个HDMI输出,1个VGA输出,支持同屏显示;支持多画面分割;支持1920×1080, 1280×1024, 1280×720, 1024×768分辨率显示; 1/4/9/16画面实时预览; 1/4/9画面实时预览; 1/4画面录像回放; 1/4画面录像回放; 4 录像能力 8个SATAII接口,支持3.5寸SATA II硬盘,支持2TB/3TB容量(推荐SV35硬盘),支持录像存储,支持本地录像回放,支持网络远程回放;录像分辨率720P/1080P;支持H.264; 最大帧率400fps@720P,225fps 1080P 最大帧率225fps@720P,100fps1080P 最大码流48Mbps 最大码流24Mbps 5 语音对讲 1路3.5mm立体声输入(2.Vp-p电平,1KΩ阻抗),支持连接拾音器;1路3.5mm立体声输出(线性电平,600Ω阻抗),支持连接功放;支持远程UC客户端的双向语音对讲功能,采用G.711/AAC编码和解码标准; 6 网络接口 1个RJ45以太网接口,支持10/100M/1000M自适应;支持8个远程用户访问,支持FTP /PPPOE /DHCP /DDNS /NTP /UPnP等网络协议; 7 外设接口 1个232串行接口;支持透明传输通道; 1个eSATA, ; 支持存储硬盘扩展; 1个RS485接口,支持PELCO(P)协议的摇杆键盘PTZ控制; 8 报警接口 16路开关量输入,支持报警输入;3路继电器(1A@24VDC)输出,1路可编程输出,支持警笛/警号; 9 扩展接口 1*前面板扩展口(11*按键,11*LED,1*IR,1*飞梭); 1*IO扩展口; USB接口(可外接2接口USB板); 1个备用串口; 2个风扇接口(1*可温控,1个不可温控）; 10 业务功能 支持预览/录像/转发/远程服务,支持告警联动,支持UC客户端远程监控.软件;支持VM3000平台统一管理等系统应用;支持路由穿越服务,;提供完善的SDK开发包（兼容TOPSEE的SDK）;

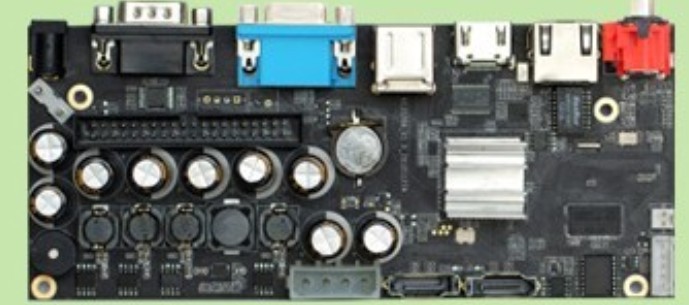

序 规格指标 TS9108F-B 91系8路NVR主板 1 系统结构 嵌入式LINUX设计, 双核DSP,纯硬解码,看门狗,硬盘存储,HDMI高清显示,IP网络视频接入;   2 视频输入 高清IPC接入,支持每路IPC双码流接入,自动录像,自动预览,为零调试,傻瓜机; 8路720P/2路1080P; 3 视频输出 1个HDMI输出,1个VGA输出,支持同屏显示;支持多画面分割;支持1920×1080, 1440×900, 1366×768,1280×1024, 1024×768,800×600分辨率显示; 1/4/9画面实时预览; 1/2画面录像回放; 4 录像能力 2个SATAII硬盘接口,支持3.5寸SATA II硬盘,支持2TB/3TB容量(推荐SV35硬盘),支持录像存储,支持本地录像回放,支持网络远程回放;录像分辨率720P/1080P;支持H.264; 最大帧率225fps@720P,100fps1080P; 最大码流28Mbps 5 语音对讲 1路3.5mm立体声输入(2.Vp-p电平,1KΩ阻抗),支持连接拾音器;1路3.5mm立体声输出(线性电平,600Ω阻抗),支持连接功放;支持远程UC客户端的双向语音对讲功能,采用G.711/AAC编码和解码标准; 6 网络接口 1个RJ45以太网接口,支持10/100M自适应;支持8个远程用户访问,支持FTP /PPPOE /DHCP /DDNS /NTP /UPnP等网络协议; 7 外设接口 1个232串行接口,支持透明传输通道;1个USB鼠标接口,1个USB备份接口;1个RS485接口,支持PELCO协议的摇杆键盘PTZ控制; 8 报警接口 16路开关量输入,支持报警输入;3路继电器(1A@24VDC)输出,1路可编程输出,支持警笛/警号; 9 扩展接口 1*前面板扩展口(11*按键,11*LED,1*IR); 1*IO扩展口; 1个备用串口;2个风扇接口(1*可温控,1个不可温控）; 10 业务功能 支持预览/录像/转发/远程服务,支持告警联动;支持UC客户端远程监控.软件;支持VM3000平台统一管理等系统应用;支持路由穿越服务,提供完善的SDK开发包（兼容TOPSEE的SDK）; 11 其他 DC12V 5A电源输入接口,≤12W功耗, 165x80mm, 重约130g, 可搭配1U桌面机箱;

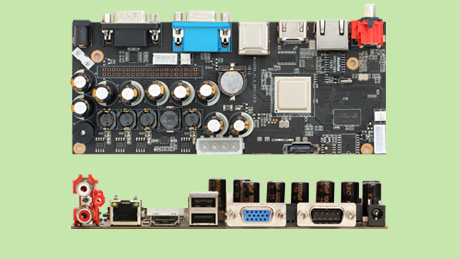

序 规格指标 TS9004F-B 90系4路NVR主板 1 系统结构 嵌入式LINUX设计, 双核DSP,纯硬解码,看门狗,硬盘存储,HDMI高清显示,IP网络视频接入;   2 视频输入 高清IPC接入,支持每路IPC双码流接入,支持自动搜索,自动添加,自动录像,自动预览,为零调试,傻瓜机; 4路720P/2路1080P; 3 视频输出 1个HDMI输出,1个VGA输出,支持同屏显示;支持多画面分割;支持1920×1080, 1440×900, 1366×768,1280×1024, 1024×768,800×600分辨率显示; 1/4画面实时预览; 1/2画面录像回放; 4 录像能力 1个SATAII硬盘接口,支持3.5寸SATA II硬盘,支持2TB/3TB容量(推荐SV35硬盘),支持录像存储,支持本地录像回放,支持网络远程回放;录像分辨率720P/1080P;支持H.264; 最大帧率100fps@720P,25fps1080P 最大码流28Mbps 5 语音对讲 1路3.5mm立体声输入(2.Vp-p电平,1KΩ阻抗),支持连接拾音器;1路3.5mm立体声输出(线性电平,600Ω阻抗),支持连接功放;支持远程UC客户端的双向语音对讲功能,采用G.711/AAC编码和解码标准; 6 网络接口 1个RJ45以太网接口,支持10/100M自适应;支持8个远程用户访问,支持FTP /PPPOE /DHCP /DDNS /NTP /UPnP等网络协议; 7 外设接口 1个232串行接口,支持透明传输通道;1个USB鼠标接口,1个USB备份接口; 8 扩展接口 1个前面板扩展口(11*按键,11*LED,1*IR);1个备用串口; 2个风扇接口(1*可温控,1个不可温控） 9 业务功能 支持预览/录像/转发/远程服务,支持告警联动,支持UC客户端远程监控.软件;支持VM3000平台统一管理等系统应用;支持路由穿越服务;提供完善的SDK开发包（兼容TOPSEE的SDK）; 10 其他 DC12V 2.5A电源输入接口,≤12W功耗, 165x80mm, 重约130g; 可搭配MINI桌面机箱;

序 规格指标 TH38C 130万低照38单板模组 1 系统结构 嵌入式RTOS设计,双核32位DSP(HI3518C),纯硬压缩,看门狗,16M FLASH,128M DDR3; 2 传感器 130万像素1/3" CMOS, 彩色0.1Lux@F1.2,黑白0.01 Lux@F1.2; 集成IR-CUT,支持换滤光片,支持日夜转换;集成CS镜头接口支架,可选M12\M14;集成主动式控制电路,支持图像传感器+IR-CUT+光敏+LED补光的联动控制; 3 视频处理 H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调; 4 帧率 130万像素30帧(全实时),支持1~30帧/秒可调; 5 图像输出 主码流:1280×960,1280×720; 子码流:640×360,320×180; 6 音频接口 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放; 7 音频处理 G.726/711编解码标准,支持双向语音对讲功能,支持音视频同步; 8 网络接口 1个RJ45以太网接口,10/100M自适应,6KV抗静电能力;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/ UPnP等网络协议; 9 USB接口 1个USB接口,支持最大64G的U盘连接,支持前端存储,支持WIFI/3G扩展; 10 光敏电阻口 1个光敏电阻接口,支持光敏电阻输入信号与图像,IR-CUT,红外灯的联动; 11 LED控制口 1个红外灯控制接口,支持算法控制红外灯的开启和关闭; 12 可选功能 -W(大功率WiFi),-E(POE网线供电),-3C(EVDO无线),-3G(WCDMA无线); 13 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持统一客户端远程监控,软件(UC2)、VM3000平台等系统应用;支持手机监控(Iphone, Android),支持穿越服务“穿云”;提供完善的SDK开发包;   14 其他 DC12V电源输入接口,2W功耗,体积38×38×15mm,约0.16Kg,无外壳PCBA,38单板结构;

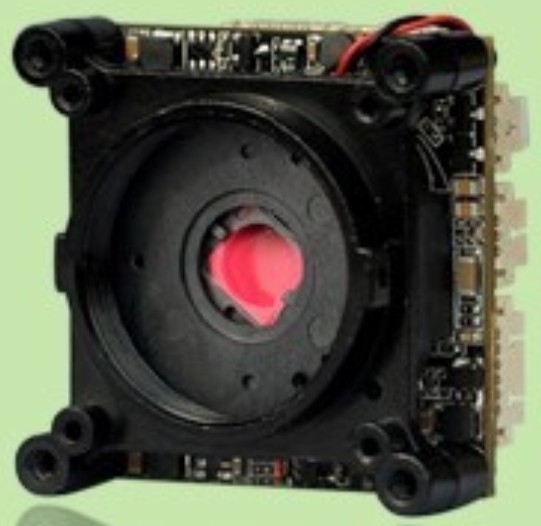

序 规格指标 TH38R 100万低成本38单板模组 1 系统结构 嵌入式RTOS设计,双核32位DSP(HI3518C),纯硬压缩,看门狗,16M FLASH,128M DDR3; 2 传感器 100万像素1/4" CMOS,彩色1.0Lux@F1.2,黑白0.1 Lux@F1.2; 集成IR-CUT,支持换滤光片,支持日夜转换;集成CS镜头接口支架,可选M12\M14;集成主动式控制电路,支持图像传感器+IR-CUT+光敏+LED补光的联动控制; 3 视频处理 H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调; 4 帧率 100万像素30帧(全实时),支持1~30帧/秒可调; 5 图像输出 主码流:1280×720; 子码流:640×360,320×180; 6 音频接口 1路输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放; 7 音频处理 G.726/711编解码标准,支持双向语音对讲功能,支持音视频同步; 8 网络接口 1个RJ45以太网接口,10/100M自适应,6KV抗静电能力;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/ UPnP等网络协议; 9 USB接口 1个USB接口,支持最大64G的U盘连接,支持前端存储,支持WIFI/3G扩展; 10 光敏电阻口 1个光敏电阻接口,支持光敏电阻输入信号与图像,IR-CUT,红外灯的联动; 11 LED控制口 1个红外灯控制接口,支持算法控制红外灯的开启和关闭; 12 可选功能 -W(大功率WiFi),-E(POE网线供电),-3C(EVDO无线),-3G(WCDMA无线); 13 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持统一客户端远程监控，软件(UC2)、VM3000平台等系统应用;支持手机监控(Iphone, Android),支持穿越服务“穿云”;提供完善的SDK开发包;   14 其他 DC12V电源输入接口,2W功耗,体积38×38×15mm,约0.16Kg,无外壳PCBA,38单板结构;

序 规格指标 TS56U 1 系统结构 嵌入式RTOS设计,双核32位DSP(TI达芬奇DM365),纯硬压缩,看门狗,32M FLASH,128M DDR2; 2 视频输入 1个16bit高清数字输入接口（复合到36P的FPC座）,支持YUV422 ITU-R BT.601Type(Y8bit, C8bit, Vsync, Hsync, Clock),支持日立DI-SC110机芯; 3 视频处理 H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调; 4 帧率 130万20帧,100万及以下25帧(全实时),支持1~25帧/秒可调; 5 图像输出 主码流:1280×960,1024×768,1280×720;子码流:320×240,352×192,320×192,288×192,256×192; 6 网络接口 1个以太网接口（复合到24P的FPC座）,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议;1个网络指示灯接口,1个以太网通信指示灯接口; 7 云台接口 1个RS485接口（复合到24P的FPC座）,支持PELCO(P)等多种的云台镜头(PTZ)控制协议; 8 控制接口 1路TTL控制接口（复合到24P的FPC座）,支持球机解码板控制变焦,光圈,聚焦; 9 模拟输出 1个模拟视频输出（复合到24P的FPC座）,支持CVBS标准,PAL/NTSC可配; 10 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持统一客户端远程监控.软件(UC2)、VM6000平台等系统应用;提供完善的SDK开发包;   11 其他 DC12V电源输入接口（复合到24P的FPC座）,2W功耗,体积50×56×5mm(单板),约0.1Kg,无外壳;恢复出厂配置按键接口;标配36P FPC,24P FPC,4螺丝;

序 规格指标 TS48V 高清球机网络模块 1 系统结构 嵌入式RTOS设计,双核32位DSP(TI达芬奇DM368),纯硬压缩,看门狗,128M FLASH,128M DDR2; 2 视频输入 1个LVDS高清数字输入接口（30P的Micro Coaxial座）,支持Y/Cb/Cr 4:2:2 via LVDS(Y:8-bit, C:8-bit)格式输入,支持1080P@25F/720P@60F原始视频输入,支持机芯模块300mm分离装配,支持SONY EH6300机芯;可选Micro Coaxial线120mm/300mm; 3 视频处理 H.264视频编码,高压缩比High profile 4.0等级,AVI格式,支持双码流,码流0.1M~6Mpbs可调; 4 帧率 200万25帧 (全实时),支持1~25帧/秒可调; 5 图像输出 主码流:1920×1080,1280×720;子码流:640×360,480×270,352×288,320×240,352×192,320×192,288×192,256×192; 6 网络接口 1个以太网接口（TOP24标准口）,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议;1个网络指示灯接口,1个以太网通信指示灯接口; 7 云台接口 1个RS485接口（TOP24标准口）,支持PELCO(P)等多种的云台镜头(PTZ)控制协议; 8 控制接口 1路TTL控制接口（TOP24标准口）,支持球机解码板控制变焦,光圈,聚焦; 9 模拟输出 1个模拟视频输出（TOP24标准口）,支持CVBS标准,PAL/NTSC可配; 10 可选功能 可选1个USB接口（TOP24标准口）,支持前端存储;可选WIFI(802.11bgan)/3G（联通WCDMA/电信EVDO）/4G（移动TD-LTE,LTE TDD/LTE FDD）的扩展; 11 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测报警联动前端存储,支持前端存储回放/下载,支持移动侦测报警后中心提醒和画面弹出联动;支持统一客户端远程监控，软件(UC2)、NVR、VM3000平台等系统应用;提供完善的SDK开发包;   12 其他 DC12V电源输入接口（TOP 24标准口）,2W功耗,体积48×48×6mm,约0.1Kg,无外壳;标配24P FPC;

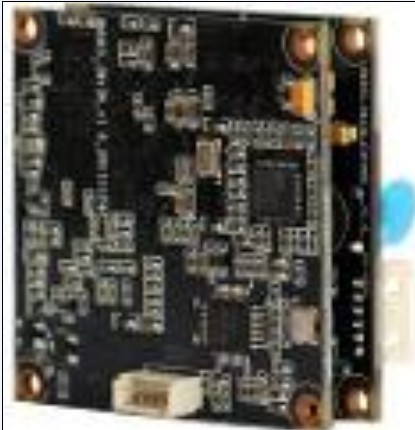

序 规格指标 TS38N 1 系统结构 嵌入式RTOS设计,双核32位DSP(TI达芬奇DM365),纯硬压缩,看门狗,32M FLASH,128M DDR2; 2 视频接口 1路模拟视频输入,支持CVBS标准输入,PAL/NTSC自动检测;支持CCD板供电,满足3-4线模组; 3 视频处理 H.264视频编码,支持1路D1@25帧+1路CIF@25F双码流,AVI格式;支持码流0.1M~2Mpbs可调;支持帧率1~30帧/秒可调; 4 帧率 D1及以下25帧,支持帧率1~30帧/秒可调; 5 图像输出 主码流:704×576(PAL), 720×480(NTSC);子码流:352×288(PAL),320×240(NTSC); 6 音频接口 1路音频输入,电平2Vp-p,阻抗1kΩ,支持拾音器输入;1路音频输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放; 7 音频处理 AAC音频编码标准,AAC音频解码标准,支持双向语音对讲功能,支持音视频同步; 8 网络接口 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; 9 USB接口 1个USB接口,支持最大64G的U盘连接;支持前端存储; 10 云台接口 1个RS422/RS485接口,支持PELCO(P)等多种的云台镜头(PTZ)控制协议; 11 报警接口 1路开关量输入,支持报警输入与录像和后台联动,1路开关量输出,支持声光报警; 13 可选功能 -W(WiFi),-HW(大功率WiFi),-E(POE网线供电),-C(EVDO无线),-G(WCDMA无线),-J(手机监控); 14 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持统一客户端远程监控，软件(UC2)、VM6000平台等系统应用;提供完善的SDK开发包;   15 其他 DC12V电源输入接口,3W功耗,体积38×38×20mm,约0.2Kg,无外壳;恢复出厂配置按键接口;

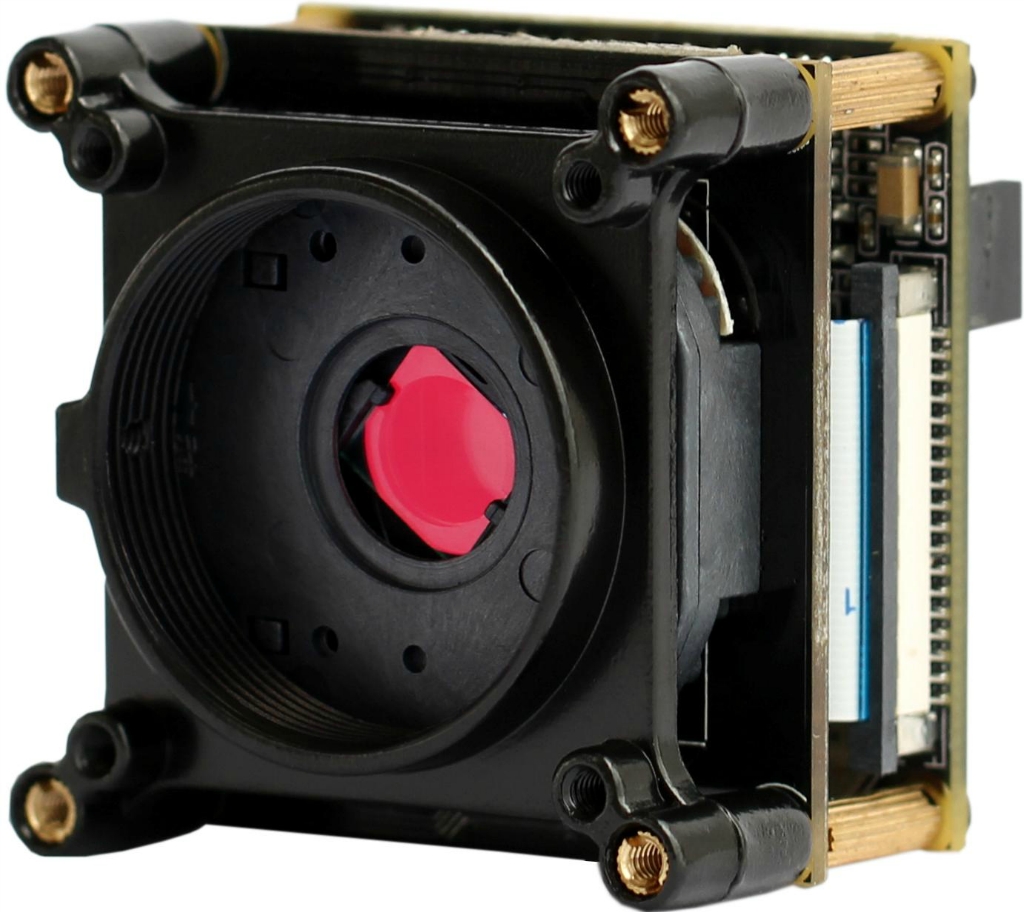

技术规格: 序 规格指标 TS38H 1 系统结构 嵌入式RTOS设计,双核32位DSP(TI达芬奇DM368),纯硬压缩,看门狗,32M FLASH,128M DDR2; 2 传感器 300万像素1/3’CMOS传感器,低照度,宽动态;集切换滤光片,支持日夜转换,感红外,光敏电阻信号联动,支持CS接口镜头;彩色0.1Lux@F1.1,黑白0.01 Lux@F1.1; 3 视频处理 H.264视频编码,支持双码流,AVI格式;支持码流0.1M~6Mpbs可调; 4 帧率 300万17帧,200万及以下25帧,支持1~25帧/秒可调; 5 图像输出 主码流: 2048×1536,1920×1080,1600×1200,1280×1024,1280×960,1024×768,1280×720;子码流: 640×360,480×270,352×288,320×240,352×192,320×192,288×192,256×192; 6 网络接口 1个RJ45以太网接口,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议; 7 USB接口 1个USB接口,支持最大64G的U盘连接,支持前端存储,支持WIFI/3G扩展; 8 光敏电阻口 1个光敏电阻接口,支持光敏电阻输入信号与图像,IR-CUT,红外灯的联动; 9 LED控制口 1个红外灯控制接口,支持算法控制红外灯的开启和关闭; 10 模拟输出 1个模拟视频输出,支持CVBS标准,PAL/NTSC可配; 11 可选功能 -W(WiFi),-HW(大功率WiFi),-P(POE网线供电),-C(EVDO无线),-G(WCDMA无线),-J(手机监控); 12 业务功能 支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测和IO报警联动前端存储,支持前端存储回放/下载,支持移动侦测和IO报警后中心提醒和画面弹出联动;支持统一客户端远程监控软件(UC2)、VM3000平台等系统应用;提供完善的SDK开发包;   13 其他 DC12V电源输入接口,3W功耗,体积38×38×33mm,约0.2Kg,无外壳;恢复出厂配置按键接口;H型38双板结构,I型38三板结构;
