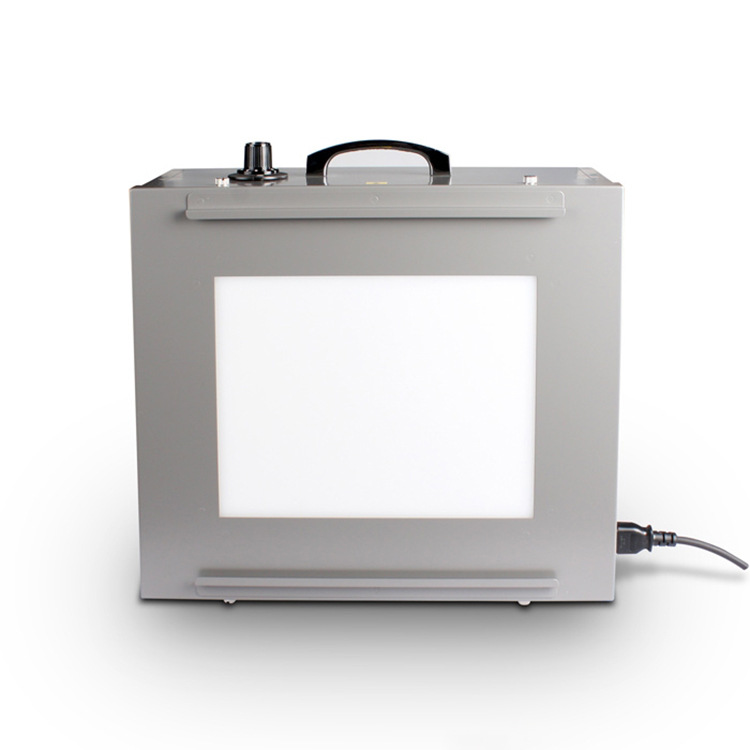

产品规格描述光源特殊荧光管10W×4本電源 AC90V～230V（50/60Hz）点灯方式高频异变器（41kHz）变色性对于每种颜色的显色指数超过90使用温度 10～40℃使用湿度 80%以下（非冷凝）外形寸法（不包括突出的部分） 385（W）×329（H）×149（D）mm外形寸法（包括突出部分） 394（W）×371（H）×172（D）mm应用尺寸 320（W）×290（H）×5ｔmm 表面光亮度的特性 型式灯色温度輝度亮度不均匀度SDCV-3500（5100K）FL10D-EDL-56K5,100K±3001,900～3,400cd/㎡5％以内SDCV-3500（3100K）FL10WW-DL-B3,100K±3002,000～3,500cd/㎡5％以内测试环境： 1，暗室：测试的环境照度应小于1 Ix 勒克斯(Luxes) 2，如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试 图卡表面照度范围应在700～1200 Ix 勒克斯(Luxes)之间，测试时饱和度和均 匀度可根据实际调节； 3，在D65 光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于 10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30% 4，光源应采取必要的遮光措施，防止光源直射镜头。测试图卡周围（包括放置测试图 卡的置具）应是低照度，减少炫光，测试时应尽量避免外界光线照射。测试图卡背 景采用黑或吸光型中性灰。 5，测试中可使下列标准色温：D65 光源色温6500K、泛光灯色温3400K。实际测试 环境的色温标准偏差应不大于200K。色温从2700k－7500k 可调换，国际照明 学会（CIE）所认可的七色人工E 光。 6，温度20±2℃，相对湿度50±20%。 7， 测试距离可根据实际任意调整

DNP 220V灯箱 HDCV-5000灯管的使用寿命周期主要由累积使用时间和开启次数决定。如每天使用时间较长及需要频繁开启.切换的情况，灯管的寿命周期要短一些。在一小时内，需要多次使用时，请不要关闭灯箱又反复开启，因为灯管启动点亮一次相当于连续使用一小时左右，如果较长时间不使用请及时关闭灯箱。在不必要的情况下，要尽量避免多种光源的反复切换，以延长灯管的有效使用寿命。测试步骤： 1） 保证均匀光源处无其他光源干扰（需要一个暗室环境），调节Camera的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大； 2） 使手机正对着DNP的荧光屏，并且使手机摄像头距离DNP荧光屏2cm 到5cm 左右，使预览界面为均匀光源的发光面； 3） 画面稳定后，拍照并保存照片； 4） 使用Imatest 软件分析亮度均一性（Lens Shading）及颜色均一性（Color Shading）。 DNP最新产品，支持220V电压，免去使用220V-100V变压器的烦恼。而且照度的条件的范围更大，是代替CCV51F/G的升级产品 产品特点：一、变压器的性能增强，最终实现控制光源闪烁发光的缺点。二、亮度可以由1900~3200cd/㎡之间进行调节。三、它可以在90~230V的交流电下使用。四、灯箱可以调节调制拨盘来控制照明亮度。主电源位于右侧面板。五、对色灯泡的更换十分简单。技术参数：产品型号HDCV-5000色温5100K±300辉度1900～3200cd/m2容差少于±5%测试图的可用尺寸153（H）×272（W）mm 比例16：9照度尺寸173（H）×290（W）测试图尺寸200（H）×310（W）×5tmm（DNP测试图都是用这个尺寸和厚度）光源特殊的荧光灯管15W×4灯适用电源高频镇流器（41k～74kHz）电力需求90～230V AC适配器（50/60Hz）外形尺寸（不含调盘和快关）490（W）×370（H）×150（D）mm外形尺寸（包含手柄和开关）498（W）×413（H）×165（D）mm重量7.9kg

高级标准光源影像检测灯箱CC5100/CC3100，透射式摄像头照明箱 CC5100/CC3100 （透射灯箱）品牌：3nh所有标准的对色光源也是由灯管或灯炮所产生，而生产商也会列明其产品在若干时间的运作内，其产品素质仍保持在可接受的公差内。故此一个准确的时间记录器是不可缺少的。通常这些订管如果使用超过2000小时或一年，便需做出更换。测试步骤：1）  保证均匀光源处无其他光源干扰（需要一个暗室环境），调节Camera的驱支参数到最佳，将下载最佳效果参数的手机打开，将拍照相关的参数设备为自动模式（如自动曝光，自动白平衡等），拍照分辩率设备为最大；2）  使手机正对着DNP的荧光屏，并且使手机摄像头距离DNP荧光屏2cm 到5cm 左右，使预览界面为均匀光源的发光面；3）  画面稳定后，拍照并保存照片；4）  使用Imatest 软件分析亮度均一性（Lens Shading）及颜色均一性（Color Shading）。 产品介绍 一、用途透射式摄像头照明箱给摄像头测试提供一个特殊的照明环境，具有光照均匀度高、光照度连续可调节等特点。 二、灯箱性能光源5100K（色温：5100K±200k）*4支 3100K（色温：3100K±200k）*4支，分一组控制均匀性＞90%亮度100 ~ 4400cd/m2可调照度250 ~ 10000Lux可调点灯方式高周波点灯方式：20KHZ电源AC230V 50/60HZ使用温度10-40°C使用湿度0%以下外形尺寸38.5W*34H*15Dcm透射尺寸25W*19Hcm 三、操作说明 1．连接电源，在使用前，请连接与灯箱要求相符的电源。2．打开市电电源开关，灯管即可亮，根据所需要求旋转可调开关调节亮度。顺时针方向光源调亮，逆时针方向光源调暗。3．检测完毕，按市电电源开关关机。 提示信息 1、如何延长灯管的使用寿命？灯管的寿命周期主要由累积使用时间和开启次数决定。如每天使用时间较长及需要频繁开启、切换的情况，灯管的寿命周期要短一些。在一小时内，需要多次使用时，请不要关闭灯箱又反复开启，因为灯管启动点亮一次相当于连续使用一小时左右，如果较长时间不使用请及时关闭灯箱。 2、灯管老化了需要换新或需要其它特殊光源时如何购买？标准光源箱内使用的灯管，都是实验室专用的标准认证特殊光源，不同于普通民用光源。所以在使用的配件老化后，需到专业经销商处购买。本公司常年提供各种标准光原配件及多种其它特殊光源 。 3、灯箱壁板弄脏如何擦洗？如果灯箱壁板上沾有灰尘或存有手印等污点、污块时，可用干净白色软布蘸点清水轻轻抹擦，待水干后即可除去污物。严禁用硬物削刮及用化学物品除污
