防爆断路器 ◆适用范围： 适用于是1区、2区危险场所； 适用于IIA、IIB、IIC类，温度组别为T1-T6的爆炸性气体环境； ◆技术参数： 执行标准：GB3836.1-2000   GB38396.2-2000  GB39-836.3-2000   IEC60079 额定电压：AC380V/50Hz 防护等级：IP55 防腐等级：WF1 ◆产品特点： 壳体采用铝合金压铸成型，表面粉末静电喷塑； 内装高分断小型断路器或塑壳断路器； 具有过载、短路等保护功能、可根据用户要求增加漏电保护装置； 电缆或钢管布线；

 产品介绍 BZC8050适用于爆炸性气体环境1区、2区； BZC8050适用于ⅡA、ⅡB、IIC级爆炸性气体环境； BZC8050适用于温度组别为T1~T6的环境； BZC8050适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境； BZC8050广泛用于电气控制电路中； BZC8050方案多样，可根据用户提供的电气系统图进行生产。 产品技术参数 BZC8050执行标准：GB3836-2000  IEC60079 BZC8050防爆标志:  EXedIICT6 BZC8050额定电压：AC380V/220V/50HZ BZC8050额定电流：10A BZC8050使用类别：AC-3、AC-4 BZC8050防护等级：IP65 BZC8050防腐等级：WF2 BZC8050进线口规格：G1" BZC8050电缆规格：Ф11mm-Ф18mm BZC8050-A2D1K1G BZC8050-A2D2K1G BZC8050-A2D2G BZC8050-A2D2B1K1G BZC8050-A3D3G BZC8050-A2D1B1K1G BZC8050-A2D1K1L BZC8050-A2D2K1L BZC8050-A2D2L BZC8050-A2D2B1K1L BZC8050-A3D3L BZC8050-A2D1B1K1L 产品特点  BZC8050增安型外壳，内装元件为防爆元件；  BZC8050外壳采用玻璃纤维增强不饱和聚酯树脂压制成型，具有外形美观，耐腐蚀，抗静电，耐冲击及热稳定性好等优良性能；  BZC8050隔爆型控制开关具有结构紧凑，可靠性好，体积小，通断能力强，寿命长，并有多种功能提供用户选配，防爆按钮采用超声封装工艺，保证了可靠的结合强度，按钮的功能可以两单元自由组合，防爆指示灯采用特殊的设计，交流220V-380V通用  BZC8050壳体和盖的结合面采用曲路密封结构，具有良好的防水、防尘能力；  BZC8050外露紧固件均采用不锈钢防掉式设计，维护方便！ n �
P=N����='color:black;mso-font-kerning:0pt'>63，125，或根据用户要求定制。

 一、适用场所： 1.1区、2区或20区、21区、22区场所。 2.IIA、IIB、IIC类性气体环境或可燃性粉尘环境。 3.户内（IP54），户外（IP65）。 4.可用于含有强腐蚀的气体环境。 二、型号含义 三、产品特点： 插座箱外壳采用铝合金压铸或钢板焊接加工而成，具有耐腐蚀，抗冲击，外形美观等优点。 具有防爆、防腐、防尘、防水等性能。 箱体内装有断路器、插销等电气元件，箱壁上装面板式防爆插座，可根据需要组成不同的回路数，不同电压、电流规格要求等。 可以根据用户要求加装漏电保护。 四、主要技术参数： 防爆标志：Exde IIBT4  Exde IICT4  DIP A20TA.T6 防护等级：IP54或IP65 支路数：根据用户要求 插座电流：16，32，63，125，或根据用户要求定制。

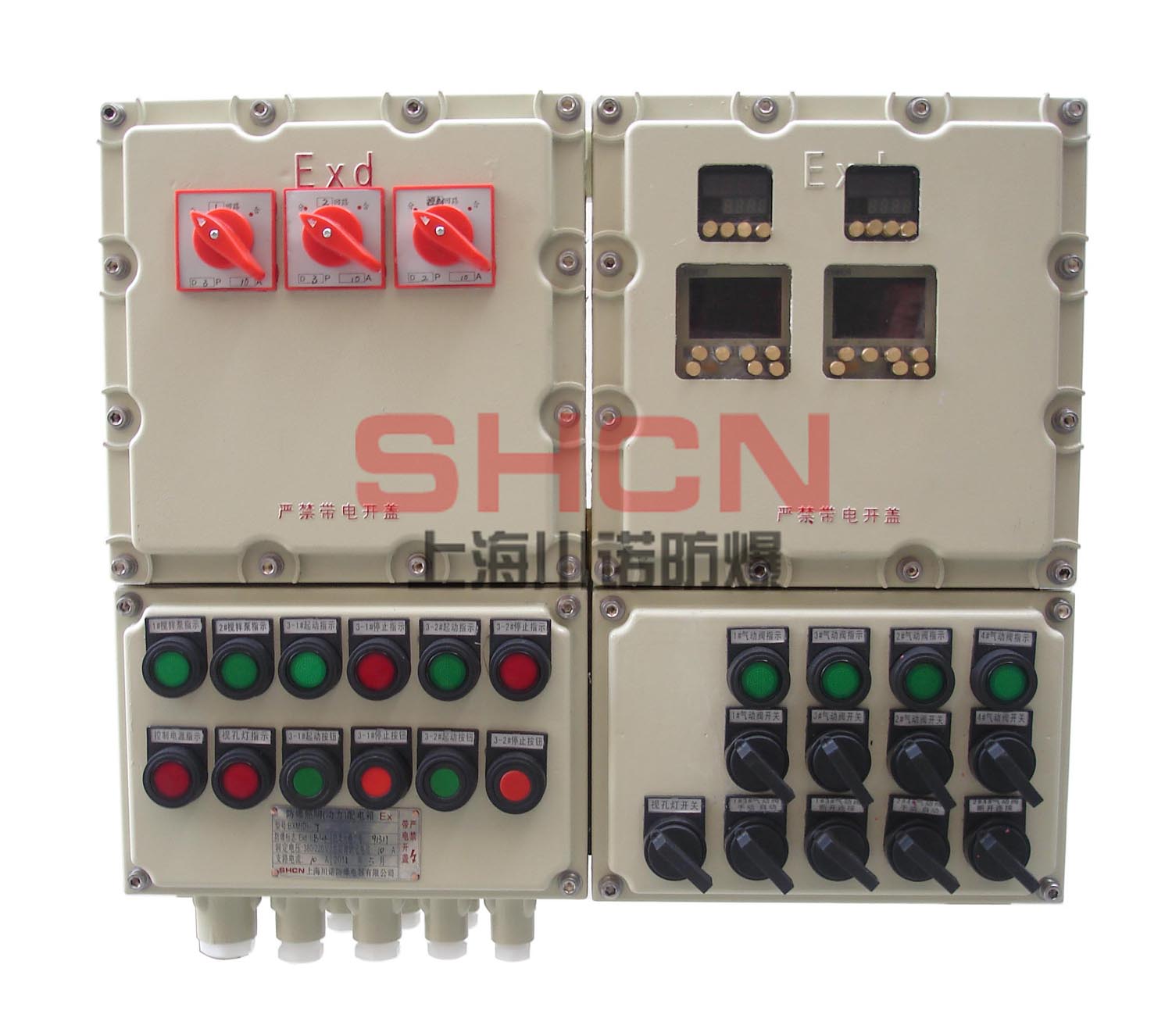

 一、适用范围 1．1区、2区危险场所。 2．IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。 3．适用于可燃性粉尘场所。 4．户内、户外均可。 二、型号含义 BX M D 51-□/□□□□□□□□□□                                                       WF1：户外防中腐蚀                                                       出线口螺纹规格                                                       出线口数                                                       出线口方向：D为上方，X为下方                                                       进线口螺纹规格                                                       进线口数                                                       进线口方向：D为上方，X为下方                                                       总开关电流                                                       K：主回路带总开关（不带不注）                                                       支路电流                                                       支路数                                                       设计序号                                                       动力                                                       照明                                                       防爆配电箱    三、产品特点 1．  本产品采用隔爆型结构，分电器主腔和接线腔，主腔内装有用户要求的各种电器元件，接线腔内装有接线端子和防爆插接装置。 2．  外壳采用优质SS304不锈钢板数控折弯成形后，采用气体保护焊机自动焊接，焊缝美观、变形小、整体外形美观亮丽。隔爆面上采用大型数控雕铣机铣有“O”形密封槽，嵌有耐油耐老化的进口密封圈，使柜体整体具有较高的防水防尘能力，防护等级可达IP65以上。 3．  本产品全面推出新型优化的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好。 4．  所有紧固件均采用抗强腐蚀的SS304不锈钢紧固件。 5．  钢管或电缆布线均可。 6．  可根据用户要求特制。 四、主要参数 防腐等级 额定电压（V） 额定电流（A） 防爆标志 支路数 防护等级 WF2 220/380 10-2000A ExdIIBT4 ExdIICT4 DIPA20 TA，T4 4、6、8、10、12 IP55*IP65

 一、适用场所： 1.1区、2区或20区、21区、22区危险场所。 2.IIA、IIB、IIC类爆炸性气体环境或可燃性粉尘环境 3.强腐蚀气体环境 4.户内，户外（IP65） 二、产品特点：                                                                                                                 1.  接线箱外壳采用不锈钢板加工成型，外型美观。                                                                   2.  具有较强的防腐蚀，防水，防尘性能。         3.  壳体有各种规格，可根据电流，接线端子数及出线口数选用单壳体或单壳体的组合形式以满足需要。                                                                                                                          三、主要技术参数：                                                                                                          额定电压：380V     额定电流：2-125A   防爆标志：Exe IIT6/T5   DIP A20 TA T6              防腐等级：  WF2 防护等级：IP65

 防爆正压柜 产 品 说 明 型号含义 PXK-□□/□/□T                      特殊要求(无要求可不注)                      外形尺寸:宽X高X厚(mm) S:联锁(用户配电与正压自控系统低压联锁) (不要求可不注) t:通风型 b:补偿型 X:箱式 Q:琴台式 G1:柜式1（上下结构） G2:柜式2（左右结构） 正压型防爆配电柜 二   产品结构概述 本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中，具有ⅡA、ⅡB、ⅡC类T1～T4爆炸性气体或蒸气环境；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。可根据用户要求安装各种普通的检测仪表、分 析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。 配电柜由柜体、自控系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件。 本配电柜采用Q235钢板焊接而成，对其各接合面都经过了特殊的密封处理。 本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。 本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。   三   产品的工作原理 配电柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。 自动控制系统主要完成手动换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能。（本配电柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断进入正压腔的用户配电电源） 四  产品的安装 一、  柜体安装 1、  柜体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。 2、  本产品安装方式为落地式和壁挂式，本柜设置了专用于固定的安装孔，具体参数详见技术附件或产品实物。 3、  布线方式为电缆布线，用户电缆结构可参考相关国家标准和行业标准，并结合本柜的结构要求进行设计、施工。 4、  搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于100。 5、  本产品在运输、安装定位时，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行。 6、  本产品设置了进气口和排气口，供用户接管。用户须按“气路管道布置图”布置进气管道，排气口经过防火阀后在现场排放或引至安全区域排放，用户现场须提供进气气源（保护气体），气源压力一般控制在0.2-0.6MPa，进气气源为净化空气（如：仪表风）或氮气，（注意：在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全）。 7、  由于内装工控电器、触摸屏等精密电器，气源进口处需加装干燥过滤器，以确保气源为干燥清洁的空气，否则会影响电器的使用寿命。 8、  严禁进气气源为爆炸性混合气体！！ 二、  用户元件的安装 1、  由于内装配电系统元件由用户自行调整，因此，用户必须在安全区内进行设定、调试。 2、  不得撤拆面板上的电器元件，以免影响柜体的气密性能。 三、  电气安装 1、  本产品必须由专业电工，进行操作。 2、  用户按我公司提供的电器系统图、接线图、端子图等技术文件，结合产品实际情况逐一对应进行接线。 3、  接线时，请注意各进出电缆的密封性（严禁将通头中的密封圈弃之不用），并视各电缆的松紧程度，用防爆胶泥作适当的密封处理。 4、  用户的接线、调试完后，将各门关闭时，一定要保证其密封性能。 5、  本柜体必须按要求将接地线接到专用接地螺丝上。 五 产品的调试 本产品出厂时，正压自控部分已经过调试，但用户在具体使用时，仍须根据现场情况重新调试后再使用。 一、  本产品适用于AC220V、50Hz配电系统。 二、  本产品调试分两部分 1、  自控部分调试 1）调试前检查 自动控制系统部分主要为隔爆型防爆电器，主要由防爆控制箱、防爆控制按钮、防爆指示灯、微压表等组成。检查各部分是否完好无损，有无影响防爆性能等，接线是否正确（接控制电源：AC220V），手动排气阀和是否打开。一切正常后方可进行调试。 2）调试方法       调试前，先打开排气手动阀再打开进气手动阀、约换气30分钟后、接通电源，红色“电源”指示灯亮，此时按下起动按钮、绿色“运行”指示灯亮、压力表处于受电状态、再调节进气、排气阀大小，让压力仪表持续显示值维持在200Pa左右。，，自动报警系统进入监控状态；些时，该柜进入正常使用状态。在使用过程中，若由于外界气源原因将正压腔压力升高于1000Pa时，卸压电磁阀将打开、同时报警灯闪烁报警，（此时因立即关小进气手动阀或开大排气手动阀，调节压力持续维持在200Pa左右）。若柜内压力低于100Pa时，进入低压警铃报警状态（此时因立即开大进气手动阀或关小手动排气阀，调节压力持续维持在200Pa左右）；当进气故障未排除，而气压值低于50Pa时，自动控制系统将自动切断用户的配电电源，将一直进入欠压报警状态；必须按下停止按钮，才能解除警铃报警状态.气源正常后，将进入新一轮“换气”过程后，操作顺序同上，才能恢复正常工作。         3）调试注意事项： 本产品出厂时，各参数已设定好，严禁用户擅自更改参数。用户在调试时请注意仪表、自控线路及取样管路的畅通。 2、  用户配电系统部分调试 1）本产品经运输、安装等环节后，必须严格按照低压成套设备的检验、调试标准进行检查。 2）根据本产品随箱技术附件（总装图纸等）以及用户的设计图纸逐一对照，进行检查和操作。 六  产品的操作 一、正确的操作是直接关系到本产品能否正常投入运行，因此用户必须严格 按操作步骤操作。 二、本产品通过安装、检查、调试正常后，柜门关闭，并且保证密封性，正压柜内部各电器元件处于待电状态，前级开关不送电，此时整台产品处于待电状态，即已进入操作前准备。 四、  操作步骤： 1、  第一步：打开排气手动阀门，做好换气准备。 2、  第二步：关闭进气手动阀，调节减压阀值，做好进气准备。 必须注意调节减压阀值（出厂时已设置好，若不重新设置将无须关进气阀），避免高压冲柜！！ 3、  第三步：送本柜电源红色“电源”指示灯亮。 4、  第四步：打开进气手动阀（要确定已打开排气手动阀），手动换气开始，约30分钟后换气完毕。这一步为换气操作，本设备必须经过“手动换气”才能正常运行， 而且每次运行前必须换气，目的是将正压腔里可能存在的易燃易爆混合气体排出去，换成净化的保护气体，避免运行时的电弧火花点燃易燃易爆气体，发生爆炸。 5、  第五步：观察有否异常变化，适当调节手动阀，控制进气源的流量。 6、  第六步：等待30分钟后，按下自动控制系统起动按钮。（停止）指示灯灭，（运行）指示灯亮。微调节进气手动阀、排气手动阀，并观察压力表显示，让压力表显示维持在200Pa左右的相对平衡位置。 7、  第七步：待压力维持200Pa左右的相对平衡位置后，换气结束。配电系统接触器得电吸合，正压腔内配电系统得电,系统处于待机状态。 8、第八步：当需要退出系统运行时，必须先关掉所有运行的负载，即对各显示仪表、触摸屏进行正常关闭。 9、第九步：按下停止按钮，绿色“工作”指示灯灭,“停止“指示灯亮自控系统为失电状态。 10、第十步：断开自控系统的电源,红色“电源”指示灯灭。 11、第十一步：过五分钟后，关掉进气手动阀。 让气体带走内部元件产生的部分余热。 12、第十二步：再过两分钟后，关掉排气阀。 五、  操作人员必须严格按以上顺序步骤进行操作，严禁违反操作顺序或简化操作步骤。 前七步任何一步满足不了要求时，严禁进入下一步操作，必须排除故障后从第一步操作开始。 六、  现场操作人员必须每半小时左右巡查一次，察看运行情况是否正常。 七、  操作人员必须注意保护盘面各操作元件及显示元件，不得因操作失误，损坏操作元件而造成整机泄漏。 八、  注意：如果中途要退出运行，也必须从“第八步”开始到“第十一步” 结束;运行时，严禁打开正压柜前门盖！！ 七  产品的维护 一、  注意经常检查密封圈的老化情况，发现老化时应立即更换。 二、  防爆配电箱的隔爆结合面须防锈处理，每次检修或打开箱盖，须重涂204-1防锈油。 三、  每次更换面板元件，或打开后盖重新盖上时，应检查其密封性。 八  注意事项     由于本柜内装触摸屏等可调节元器件，因此，请在安全区内安装相应程序， 严禁在危险区内，打开正压柜门带电操作！！

 ◆适用范围： 适用于是1区、2区危险场所； 适用于IIA、IIB、IIC类，温度组别为T1-T6的爆炸性气体环境； ◆技术参数： 执行标准：GB3836.1-2000   GB38396.2-2000  GB39-836.3-2000   IEC60079 防爆标志：ExedIIBT6 额定电压：AC380V/50Hz 额定电流：10A 防护等级：IP55 防腐等级：WF1 进线口规格：G3/4″ 电缆规格：∮9mm-∮14mm ◆产品特点： 壳体采用铝合金压铸成型，表面高压静电喷塑； 整体为复合型结构，外壳为增安型结构，内装按钮、指示灯、电流表为防爆元件； 采用曲路密封结构，具有较强制防水，防尘能力 钢管或电缆布线；
