上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 307-1EA01-0AA0 SIMATIC S7-300 调节电源 PS307 输入：AC 120/230 V 输出：DC 24 V/5 A 技术数据   产品 PS 307 电源，型号 24 V/5 A 输入   输入 单相交流 电源电压 / 1 / 在 AC 时 / 额定值 120 V 电源电压 / 2 / 在 AC 时 / 额定值 230 V 电压范围/最小值   备注 范围自适应 输入电压 / 1 / 在 AC 时 85…132 V 输入电压 / 2 / 在 AC 时 170…264 V 广域输入 否 抗过压能力 2.3 ×V额定输入 ，1.3ms Ia 额定时的断电桥接，最小值 20 ms 断点桥接 Vin = 93/187 V时 电源频率额定值 50/60 Hz 电源频率范围/最小值 47...63 Hz 输入电流 / 输入电压额定值为 120 V 时 2.3 A 输入电流 / 输入电压额定值为 230 V 时 1.2 A 接通电流限制 (+ 25 °C)，最大值 20 A 接通电流极限持续时间 / 25 °C 时 / 最大值 3 ms I²t，最大值 1.2 A²·s 已安装的输入保险丝 T 3,15 A/250 V (不可用) 电源线中的保护装置 (IEC 898) 建议微型断路器：6A，特性曲线C 输出   输出 调节后、零电位直流电压 额定 DC 电压额定值 Ua 24 V 总容错，静态 ± 3 % 静态电网调节，约 0.1 % 静态负载调节，约 0.5 % 剩余波纹度双重峰值，最大值 50 mV 剩余波纹度双重峰值，典型值 10 mV 尖峰双重峰值，最大值（频带宽带约 20 MHz） 150 mV 尖峰双重峰值，典型值（频带宽带约 20 MHz） 20 mV 产品功能 / 可调整输出电压 否 输出电压的设置 - 运行显示 24 V 的绿色 LED 正常 启动/关闭特性 V输出无超调（软启动） 起动延迟，最大值 2 s 电压上升，典型值 10 ms Ia 额定电流额定值 5 A 电流范围/最小值 0…5 A 供给的有效功率 / 典型 120 W 瞬时过载电流 / 启动期间短路 / 典型 20 A 过电流的过载能力持续时间 / 启动时短路 100 ms 瞬时过载电流 / 运行期间短路 / 典型 20 A 过电流的过载能力持续时间 / 运行时短路 100 ms 用于提高功率的并联能力 是 效率   Ua 额定、Ia 额定时的效率，约 87 % Ua 额定、Ia 额定时的功耗，约 18 W 闭环控制   动态电网调节（Ue 额定 ±15 %），最大值 0.1 % 动态负载调节 (Ia: 50/100/50 %)，Ua ± 典型值 1 % 负载跃变 50 到 100 % 的调节时间，典型值 0.3 ms 负载跃变 100 到 50 % 的调节时间，典型值 0.3 ms 保护和监测   输出过压保护 附加控制回路，在 < 28.8 V 时关闭，自动重启 电流限制/最小值 5.5…6.5 A 输出的特性 / 短路保护 是 短路保护 电子锁闭，自动重启 持续短路电流 / 有效值 / 最大值 7 A 安全   初级/次级电位隔离 是 电位隔离 符合 EN 60950-1 和 EN 50178 的 SELV 输出电压 防护类别 Class I 泄漏电流 / 最大值 3.5 mA 泄漏电流 / 典型 0.5 mA CE 标识 是 UL/CSA 认证 是 UL/cUL (CSA) 许可 cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289, UL 1604 Class IDiv. 2 Group A, B, C, D, 文件 E330455 防爆 ATEX (EX) II 3G Ex nA II T4; UL 1604 Class I, Div. 2, Group ABCD FM 许可 Class I, Div. 2, Group ABCD, T4 CB 许可 否 造船许可 在 S7-300系统中 防护等级 (EN 60529) IP20 EMC   发射干扰（辐射） EN 55022 Class B 电网谐波限制 EN 61000-3-2 抗干扰能力（免疫） EN 61000-6-2 运行数据   环境温度 / 运行期间 0…60 °C 备注 自然对流 环境温度 / 运输期间 -40…+85 °C 环境温度 / 存放期间 -40…+85 °C 湿度等级符合 EN 60721 气候类型为 3K3，无冷凝 机械装置   连接技术 螺栓连接 接口/电源输入 L, N, PE: 每 0.5 ... 2.5 mm² 1个螺钉型端子 单芯/多股 接口/输出 L+, M: 每 0.5... 2.5 mm² 3个螺钉型端子 接口/辅助触点 - 宽度 / 外壳的 60 mm 高度 / 外壳的 125 mm 深度 / 外壳的 120 mm 安装宽度 60 mm 安装高度 205 mm 重量，大约 0.6 kg 产品特点 / 外壳的 / 可顺序排列的壳体 是 固定类型 / 墙壁安装 否 固定类型 / 导轨安装 否 固定类型 / S7-300 异型汇流排安装 是 安装 可安装在S7 导轨上 机械附件 标准导轨安装适配器 (6EP1971-1BA00) 其他说明 在额定输入电压和环境温度25℃的参数（除非另有规定） 更多图片 产品描述 SIMATIC S7-300 调节电源 PS307 输入：AC 120/230 V 输出：DC 24 V/5 A 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2009-10-01

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 332-5HF00-0AB0 - SIMATIC S7-300，模拟量输出M 332，光电隔离，8 AO，U/I；诊断；分辨率11/12位，40针，远程/插件，带 有源背板总线，   电源电压 负载电压 L+ 额定值 (DC) 24 V 输入电流 来自负载电压 L+（空载），最大值 340 mA 来自背板总线 DC 5 V，最大值 100 mA 功率损失 功率损失，典型值 6 W 模拟输出 模拟输出端数量 8 电压输出，短路保护 是 电压输出，短路电流，最大值 25 mA 电流输出，空载电压，最大值 18 V 输出范围，电压 0 至 10 V 是 1 至 5 V 是 -10 至 +10 V 是 输出范围，电流 0 至 20 mA 是 -20 至 +20 mA 是 4 至 20 mA 是 负载电阻（在额定输出范围内） 电压输出端的最小值 1 kΩ 电压输出端的电容负载，最大值 1 µF 电流输出端的最大值 500 Ω 电流输出端的电感负载，最大值 10 mH 导线长度 屏蔽导线长度，最大值 200 m 模拟值构成 集成和转换时间/每通道分辨率 带有过调制的分辨率（包括符号在内的位数），最大值 12 bit; +/-10 V，+/-20 mA，4 至 20 mA，1 至 5 V： 11 位 + 符号；0 至 10 V，0 至20 mA： 12 位 转换时间（每个通道） 0.8 ms 起振时间 对于电阻负载 0.2 ms 对于电容负载 3.3 ms 对于电感负载 0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) 误差/精度 整个温度范围内的操作错误限制 电压，与输出范围有关 +/- 0,5 % 电流，与输出范围有关 +/- 0,6 % 基本错误限制（25 °C 时的操作错误限制） 电压，与输出范围有关 +/- 0,4 % 电流，与输出范围有关 +/- 0,5 % 报警/诊断/状态信息 可接入替代值 是; 可参数化 报警 诊断报警 是; 可参数化 诊断信息 诊断信息可读 是 诊断 是 诊断显示 LED 累积故障 SF（红色） 是 电位隔离 模拟输出电位隔离 在通道和背板总线之间 是 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 40 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 272 g 更多图片 备件查询 产品描述 SIMATIC S7-300，模拟量输出M 332，光电隔离，8 AO，U/I；诊断；分辨率11/12位，40针，远程/插件，带 有源背板总线， 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2002-07-01

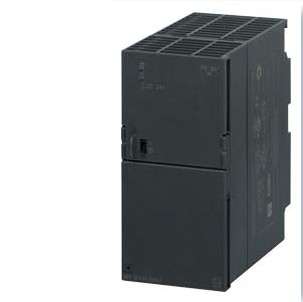

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7307-1BA00-0AA0 6ES7307-1BA01-0AA0 SIMATIC S7-300 调节电源 PS307 输入：AC 120/230 V 输出：DC 24 V/2 A 技术数据   产品 PS 307 电源，型号 24 V/2 A 输入   输入 单相交流 电源电压 / 1 / 在 AC 时 / 额定值 120 V 电源电压 / 2 / 在 AC 时 / 额定值 230 V 电压范围/最小值   备注 范围自适应 输入电压 / 1 / 在 AC 时 85…132 V 输入电压 / 2 / 在 AC 时 170…264 V 广域输入 否 抗过压能力 2.3 ×V额定输入 ，1.3ms Ia 额定时的断电桥接，最小值 20 ms 断点桥接 Vin = 93/187 V时 电源频率额定值 50/60 Hz 电源频率范围/最小值 47...63 Hz 输入电流 / 输入电压额定值为 120 V 时 0.9 A 输入电流 / 输入电压额定值为 230 V 时 0.5 A 接通电流限制 (+ 25 °C)，最大值 22 A 接通电流极限持续时间 / 25 °C 时 / 最大值 3 ms I²t，最大值 1 A²·s 已安装的输入保险丝 T 1.6 A/250 V (不可用) 电源线中的保护装置 (IEC 898) 建议微型断路器： 3A，特性曲线C 输出   输出 调节后、零电位直流电压 额定 DC 电压额定值 Ua 24 V 总容错，静态 ± 3 % 静态电网调节，约 0.1 % 静态负载调节，约 0.2 % 剩余波纹度双重峰值，最大值 50 mV 剩余波纹度双重峰值，典型值 5 mV 尖峰双重峰值，最大值（频带宽带约 20 MHz） 150 mV 尖峰双重峰值，典型值（频带宽带约 20 MHz） 20 mV 产品功能 / 可调整输出电压 否 输出电压的设置 - 运行显示 24 V 的绿色 LED 正常 启动/关闭特性 V输出无超调（软启动） 起动延迟，最大值 2 s 电压上升，典型值 10 ms Ia 额定电流额定值 2 A 电流范围/最小值 0…2 A 供给的有效功率 / 典型 48 W 瞬时过载电流 / 启动期间短路 / 典型 9 A 过电流的过载能力持续时间 / 启动时短路 90 ms 瞬时过载电流 / 运行期间短路 / 典型 9 A 过电流的过载能力持续时间 / 运行时短路 90 ms 用于提高功率的并联能力 是 效率   Ua 额定、Ia 额定时的效率，约 84 % Ua 额定、Ia 额定时的功耗，约 9 W 闭环控制   动态电网调节（Ue 额定 ±15 %），最大值 0.1 % 动态负载调节 (Ia: 50/100/50 %)，Ua ± 典型值 0.8 % 负载跃变 50 到 100 % 的调节时间，典型值 0.5 ms 负载跃变 100 到 50 % 的调节时间，典型值 0.5 ms 调节时间 / 最大值 1 ms 保护和监测   输出过压保护 附加控制回路，在 < 28.8 V 时关闭，自动重启 电流限制/最小值 2.2…2.6 A 输出的特性 / 短路保护 是 短路保护 电子锁闭，自动重启 持续短路电流 / 有效值 / 最大值 2 A 超载/短路显示 - 安全   初级/次级电位隔离 是 电位隔离 符合 EN 60950-1 和 EN 50178 的 SELV 输出电压 防护类别 Class I 泄漏电流 / 最大值 3.5 mA 泄漏电流 / 典型 0.5 mA CE 标识 是 UL/CSA 认证 是 UL/cUL (CSA) 许可 cULus-Listed (UL 508, CSA C22.2 No. 142), 文件 E143289, UL 1604 Class IDiv. 2 Group A, B, C, D, 文件 E330455 防爆 ATEX (EX) II 3G Ex nA II T4; UL 1604 Class I, Div. 2, Group ABCD FM 许可 Class I, Div. 2, Group ABCD, T4 CB 许可 否 造船许可 在 S7-300系统中 防护等级 (EN 60529) IP20 EMC   发射干扰（辐射） EN 55022 Class B 电网谐波限制 不适用 抗干扰能力（免疫） EN 61000-6-2 运行数据   环境温度 / 运行期间 0…60 °C 备注 自然对流 环境温度 / 运输期间 -40…+85 °C 环境温度 / 存放期间 -40…+85 °C 湿度等级符合 EN 60721 气候类型为 3K3，无冷凝 机械装置   连接技术 螺栓连接 接口/电源输入 L, N, PE: 每 0.5 ... 2.5 mm² 1个螺钉型端子 单芯/多股 接口/输出 L+, M: 每 0.5 ... 2.5 mm² 2个螺钉型端子 接口/辅助触点 - 宽度 / 外壳的 40 mm 高度 / 外壳的 125 mm 深度 / 外壳的 120 mm 安装宽度 40 mm 安装高度 205 mm 重量，大约 0.4 kg 产品特点 / 外壳的 / 可顺序排列的壳体 是 固定类型 / 墙壁安装 否 固定类型 / 导轨安装 否 固定类型 / S7-300 异型汇流排安装 是 安装 可安装在S7 导轨上 机械附件 标准导轨安装适配器 (6EP1971-1BA00) 其他说明 在额定输入电压和环境温度25℃的参数（除非另有规定） 更多图片 产品描述 SIMATIC S7-300 调节电源 PS307 输入：AC 120/230 V 输出：DC 24 V/2 A 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2009-10-01

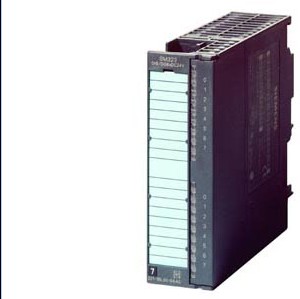

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 323-1BL00-0AA0 - SIMATIC S7-300，数字量模块SM 323，光电隔离，16 DI和16 DO， 24V DC，0.5A，总电流 4A，40针   电源电压 负载电压 L+ 额定值 (DC) 24 V 允许范围，下限 (DC) 20.4 V 允许范围，上限 (DC) 28.8 V 输入电流 来自负载电压 L+（空载），最大值 80 mA 来自背板总线 DC 5 V，最大值 80 mA 功率损失 功率损失，典型值 6.5 W 数字输入 数量/二进制输入端 16 输入特性符合 IEC 61131，类型 1 是 可同时控制的输入端数量 所有安装位置 最高可达 40 ℃，最大值 16 最高可达 60 ℃，最大值 8 输入电压 输入电压类型 DC 额定值，DC 24 V 对于信号“0” -30 至 +5 V 对于信号“1” 13 至 30V 输入电流 对于信号“1”，典型值 7 mA 输入延迟（输入电压为额定值时） 对于标准输入端 从“0”到“1”时，最小值 1.2 ms 从“0”到“1”时，最大值 4.8 ms 从“1”到“0”时，最小值 1.2 ms 从“1”到“0”时，最大值 4.8 ms 导线长度 屏蔽导线长度，最大值 1000 m 未屏蔽导线长度，最大值 600 m 数字输出 数量/二进制输出端 16 功能性/抗短路 是; 电子 响应阈，典型值 1 A 感应式关闭电压的限制 L+ (-48 V) 照明负载，最大值 5 W 控制数字输入 是 负载电阻范围 下限 48 Ω 上限 4 kΩ 输出电压 对于信号 “1”，最小值 L+ (-0.8 V) 输出电流 对于信号“1”的额定值 0.5 A 针对信号“1”的允许范围 0 至 60 ℃，最小值 5 mA 针对信号“1”的允许范围 0 至 60 ℃，最大值 0.6 A 针对信号“1”的最小负载电流 5 mA 针对信号“0”的剩余电流，最大值 0.5 mA 电阻负载时的输出延迟 从"0"到"1"，最大值 100 µs 从"1"到"0"，最大值 500 µs 2 个输出端的并联开关 用于增加功率 否 用于冗余控制负载 是; 只有同组输出 开关频率 电阻负载时的最大值 100 Hz 电感负载时的最大值 0.5 Hz 照明负载时的最大值 100 Hz 输出端的总电流（每组） 水平安装位置 最高可达 40 ℃，最大值 4 A 最高可达 60 ℃，最大值 3 A 导线长度 屏蔽导线长度，最大值 1000 m 未屏蔽导线长度，最大值 600 m 传感器 可连接传感器 双线传感器 是 允许的闭路电流（双线传感器） 最大值 1.5 mA 等时模式 节拍同步运行（应用程序至端口同步） 否 报警/诊断/状态信息 报警 报警 否 诊断信息 诊断功能 否 诊断显示 LED 数字输出状态显示（绿色） 是 数字输入状态显示（绿色） 是 电位隔离 数字输入电位隔离 在通道之间 是 在通道之间，分组点数 16 在通道和背板总线之间 是; 光电耦合器 数字输出电位隔离 在通道之间 是 在通道之间，分组点数 8 在通道和背板总线之间 是; 光电耦合器 允许的电位差 在不同电路之间 DC 75 V/AC 60 V 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 40 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 260 g 更多图片 备件查询 产品描述 SIMATIC S7-300，数字量模块SM 323，光电隔离，16 DI和16 DO， 24V DC，0.5A，总电流 4A，40针 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2005-12-15

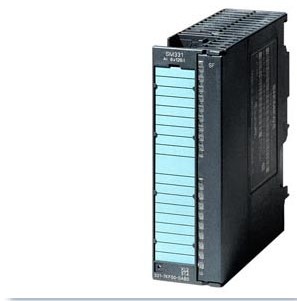

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 331-7KF02-0AB0 技术数据CAx数据 - SIMATIC S7-300，模拟量输入SM 331，光电隔离，U/I/热电偶/电阻中断，诊断；分辨率9/1 2/14位，8AI，   电源电压 负载电压 L+ 额定值 (DC) 24 V 反极性保护 是 输入电流 来自负载电压 L+（空载），最大值 200 mA 来自背板总线 DC 5 V，最大值 50 mA 功率损失 功率损失，典型值 1 W 模拟输入 模拟输入端数量 8 测量电阻时的模拟输入端数量 4 电压输入允许的输入电压（毁坏限制），最大值 20 V; 持续电压；最大 1 s 内 75 V（占空比 1:20） 电流输入允许的输入电流（毁坏限制），最大值 40 mA 输入范围 电压 是 电流 是 热电偶 是 电阻温度计 是 电阻 是 输入范围（额定值），电压 0 至 +10 V 否 1 至 5 V 是 输入电阻（1 至 5 V） 100 kΩ 1 至 10 V 否 -1 V 至 +1 V 是 输入电阻（-1 V 至 +1 V） 10 MΩ -10 V 至 +10 V 是 输入电阻（-10 V 至 +10 V） 100 kΩ -2.5 V 至 +2.5 V 是 输入电阻（-2.5 V 至 +2.5 V） 100 kΩ -250 mV 至 +250 mV 是 输入电阻（-250 mV 至 +250 mV） 10 MΩ -5 V 至 +5 V 是 输入电阻（-5 V 至 +5 V） 100 kΩ -50 mV 至 +50 mV 否 -500 mV 至 +500 mV 是 输入电阻（-500 mV 至 +500 mV） 10 MΩ -80 mV 至 +80 mV 是 输入电阻（-80 mV 至 +80 mV） 10 MΩ 输入范围（额定值），电流 0 至 20 mA 是 输入电阻（0 至 20 mA） 25 Ω -10 至 +10 mA 是 输入电阻（-10 至 +10 mA） 25 Ω -20 至 +20 mA 是 输入电阻（-20 至 +20 mA） 25 Ω -3.2 至 +3.2 mA 是 输入电阻（-3.2 至 +3.2 mA） 25 Ω 4 至 20 mA 是 输入电阻（4 至 20 mA） 25 Ω 输入范围（额定值），热电偶 类型 B 否 类型 E 是 输入电阻（类型 E） 10 MΩ 类型 J 是 输入电阻（类型 J） 10 MΩ 类型 K 是 输入电阻（类型 K） 10 MΩ 类型 L 是 输入电阻（类型 L） 10 MΩ 类型 N 是 输入电阻（类型 N） 10 MΩ 类型 R 否 类型 S 否 类型 T 否 类型 U 否 类型 TXK/TXK(L) 符合 GOST 否 输入范围（额定值），电阻温度计 Cu 10 否 Ni 100 是; Standard 输入电阻 (Ni 100) 10 MΩ Ni 1000 否 LG-Ni 1000 否 Ni 120 否 Ni 200 否 Ni 500 否 Pt 100 是; Standard 输入电阻 (Pt 100) 10 MΩ Pt 1000 否 Pt 200 否 Pt 500 否 输入范围（额定值），电阻 0 至 150 欧姆 是 输入电阻（0 至 150 欧姆） 10 MΩ 0 至 300 欧姆 是 输入电阻（0 至 300 欧姆） 10 MΩ 0 至 600 欧姆 是 输入电阻（0 至 600 欧姆） 10 MΩ 0 至 6000 欧姆 否 热电偶 (TC) 对于热电偶 类型 E、J、K、L、N 温度补偿 可参数化 是 内部温度补偿 是 使用补偿盒进行的外部温度补偿 是 电阻温度计 (RTD) 特性线性化 用于电阻温度计 Pt100（标准范围，气候范围），Ni100（标准范围，气候范围） 特性线性化 可参数化 是 导线长度 屏蔽导线长度，最大值 200 m; 80 mV 和热电偶时为 50 m 模拟值构成 测量原理 集成 集成和转换时间/每通道分辨率 带有过调制的分辨率（包括符号在内的位数），最大值 15 bit; 单极： 9/12/12/14 位；双极： 9 位 + VZ/12 位 + VZ/12 位 + VZ/14 位 + VZ 可参数化的集成时间 是; 2.5/16.67/20/100 ms 基本转换时间，ms 3 / 17 / 22 /102 ms 对于干扰频率 f1（单位 Hz）的干扰电压抑制 400 / 60 / 50 / 10 Hz 传感器 信号传感器连接 作为 2 线测量变频器用于电流测量 是 作为 4 线测量变频器用于电流测量 是 使用 2 导线连接用于电阻测量 是 使用 3 导线连接用于电阻测量 是 使用 4 导线连接用于电阻测量 是 误差/精度 整个温度范围内的操作错误限制 电压，与输入范围有关 +/- 1 %; +/-1% (80mV)，+/- 0.6% (250-1000mV)，+/- 0.8% (2.5-10V) 电流，与输入范围有关 +/- 0,7 %; 从 3.2 至 20 mA 电阻，与输入范围有关 +/- 0,7 %; 150、300、600 Ohm： 电阻温度计，与输入范围有关 +/- 0,7 %; +/-0.7 % (Pt100/Ni100)；+/-0.8 % (Pt100 气候) 基本错误限制（25 °C 时的操作错误限制） 电压，与输入范围有关 +/- 0,6 %; +/-0.4 %（250 至 1000 mV）；+/-0.6 %（2.5 至 10 mV）；+/-0.7 % (80 mV) 电流，与输入范围有关 +/- 0,5 %; 3.2 至 20 mA 电阻，与输入范围有关 +/- 0,5 %; 150、300、600 Ohm： 电阻温度计，与输入范围有关 +/- 0,6 %; +/-0.5 % (Pt100/Ni100)；+/-0.6 % (Pt100 气候) 等时模式 节拍同步运行（应用程序至端口同步） 否 报警/诊断/状态信息 报警 诊断报警 是; 可参数化，通道 0 和 2 极限值报警 是; 可参数化 诊断信息 诊断功能 是; 可参数化 诊断信息可读 是 诊断 是 诊断显示 LED 累积故障 SF（红色） 是 电位隔离 模拟输入电位隔离 在通道之间 否 在通道和背板总线之间 是 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 20 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 250 g 更多图片 备件查询 产品描述 SIMATIC S7-300，模拟量输入SM 331，光电隔离，U/I/热电偶/电阻中断，诊断；分辨率9/1 2/14位，8AI， 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2001-03-15

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 331-1KF01-0AB0 技术数据CAx数据 SIMATIC S7-300，模拟量输入SM 331，光电隔离，8 AI，13 位分辨率，U/I/电阻/PT100，NI100，NI1000， LG-NI1000，   输入电流 来自背板总线 DC 5 V，最大值 90 mA 功率损失 功率损失，典型值 0.4 W 模拟输入 模拟输入端数量 8 测量电阻时的模拟输入端数量 8 电压输入允许的输入电压（毁坏限制），最大值 30 V; 12 V 持续电压，最大 1 s 内 30 V 电流输入允许的输入电流（毁坏限制），最大值 40 mA 输入范围 电压 是 电流 是 热电偶 否 电阻温度计 是 电阻 是 输入范围（额定值），电压 0 至 +10 V 是 输入电阻（0 至 10 V） 100 kΩ 1 至 5 V 是 输入电阻（1 至 5 V） 100 kΩ 1 至 10 V 否 -1 V 至 +1 V 是 输入电阻（-1 V 至 +1 V） 100 kΩ -10 V 至 +10 V 是 输入电阻（-10 V 至 +10 V） 100 kΩ -2.5 V 至 +2.5 V 否 -250 mV 至 +250 mV 否 -5 V 至 +5 V 是 输入电阻（-5 V 至 +5 V） 100 kΩ -50 mV 至 +50 mV 是 输入电阻（-50 mV 至 +50 mV） 100 kΩ -500 mV 至 +500 mV 是 输入电阻（-500 mV 至 +500 mV） 100 kΩ -80 mV 至 +80 mV 否 输入范围（额定值），电流 0 至 20 mA 是 输入电阻（0 至 20 mA） 50 Ω -10 至 +10 mA 否 -20 至 +20 mA 是 输入电阻（-20 至 +20 mA） 50 Ω -3.2 至 +3.2 mA 否 4 至 20 mA 是 输入电阻（4 至 20 mA） 50 Ω 输入范围（额定值），热电偶 类型 B 否 类型 E 否 类型 J 否 类型 K 否 类型 L 否 类型 N 否 类型 R 否 类型 S 否 类型 T 否 类型 U 否 类型 TXK/TXK(L) 符合 GOST 否 输入范围（额定值），电阻温度计 Cu 10 否 Ni 100 是; 标准/气候 输入电阻 (Ni 100) 100 MΩ Ni 1000 是 输入电阻 (Ni 1000) 100 MΩ LG-Ni 1000 是; 标准/气候 输入电阻 (LG-Ni 1000) 100 MΩ Ni 120 否 Ni 200 否 Ni 500 否 Pt 100 是; 标准/气候 输入电阻 (Pt 100) 100 MΩ Pt 1000 否 Pt 200 否 Pt 500 否 输入范围（额定值），电阻 0 至 150 欧姆 否 0 至 300 欧姆 否 0 至 600 欧姆 是 输入电阻（0 至 600 欧姆） 100 MΩ 0 至 6000 欧姆 是 输入电阻（0 至 6000 欧姆） 100 MΩ 电阻温度计 (RTD) 特性线性化 用于电阻温度计 是；Pt100 标准/气候；Ni100 标准/气候；Ni1000 标准/气候；LG-Ni1000 标准/气候 特性线性化 可参数化 是 导线长度 屏蔽导线长度，最大值 200 m; 50 mV 时最大值为 50 m 模拟值构成 测量原理 集成 集成和转换时间/每通道分辨率 带有过调制的分辨率（包括符号在内的位数），最大值 13 bit 可参数化的集成时间 是; 60 / 50 ms 基本转换时间，ms 66 / 55 ms 对于干扰频率 f1（单位 Hz）的干扰电压抑制 50 / 60 Hz 传感器 信号传感器连接 作为 2 线测量变频器用于电流测量 是; 附带外部供电 作为 4 线测量变频器用于电流测量 是 使用 2 导线连接用于电阻测量 是 使用 3 导线连接用于电阻测量 是 使用 4 导线连接用于电阻测量 是 误差/精度 整个温度范围内的操作错误限制 电压，与输入范围有关 +/- 0,6 %; +/-0.6% (+/-5V，10V，1-5V，0-10V；+/-0.5%（+/-50mV，500mV，1V 电流，与输入范围有关 +/- 0,5 %; +/-20 mA，0 至 20 mA，4 至 20 mA 电阻，与输入范围有关 +/- 0,5 %; 0 至 6 千欧姆，0 至 600 千欧姆 电阻温度计，与输入范围有关 1 K（Pt100，Ni100，气候；Ni1000，LG-Ni1000，标准；Ni1000，LG-Ni1000，气候）；1.2 K（Pt100，Ni100，标准） 基本错误限制（25 °C 时的操作错误限制） 电压，与输入范围有关 +/- 0,4 %; 0.4 % (+/-5 V、10 V、1 至 5 V、0 至 10 V)；0.3 % (+/-50 mV、500 mV、1 V) 电流，与输入范围有关 +/- 0,3 %; +/-20 mA，0 至 20 mA，4 至 20 mA 电阻，与输入范围有关 +/- 0,3 %; 0 至 6 千欧姆，0 至 600 千欧姆 电阻温度计，与输入范围有关 1 开尔文（Pt100，Ni100，标准）；0.8 开尔文（Pt100，Ni100，气候；Ni1000，LG-Ni1000，标准；Ni1000，LG-Ni1000，气候） 等时模式 节拍同步运行（应用程序至端口同步） 否 报警/诊断/状态信息 报警 诊断报警 否 极限值报警 否 诊断信息 诊断功能 否 诊断信息可读 否 诊断 否 累积故障 否 诊断显示 LED 累积故障 SF（红色） 否 电位隔离 模拟输入电位隔离 在通道之间 否 在通道和背板总线之间 是 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 40 针 尺寸 宽度 40 mm 高度 125 mm 深度 117 mm 重量 重量，约 250 g 更多图片 备件查询 产品描述 SIMATIC S7-300，模拟量输入SM 331，光电隔离，8 AI，13 位分辨率，U/I/电阻/PT100，NI100，NI1000， LG-NI1000， 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2005-12-15 2010-01-20 2010-01-20 2012-10-01

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 332-5HD01-0AB0 - MSIMATIC S7-300，模拟量输出M 332，光电隔离，4 AO，U/I；诊断；分辨率11/12位，20针，远程/插件，带 有源背板总线，   电源电压 负载电压 L+ 额定值 (DC) 24 V 输入电流 来自负载电压 L+（空载），最大值 240 mA 来自背板总线 DC 5 V，最大值 60 mA 功率损失 功率损失，典型值 3 W 模拟输出 模拟输出端数量 4 电压输出，短路保护 是 电压输出，短路电流，最大值 25 mA 电流输出，空载电压，最大值 18 V 输出范围，电压 0 至 10 V 是 1 至 5 V 是 -10 至 +10 V 是 输出范围，电流 0 至 20 mA 是 -20 至 +20 mA 是 4 至 20 mA 是 负载电阻（在额定输出范围内） 电压输出端的最小值 1 kΩ 电压输出端的电容负载，最大值 1 µF 电流输出端的最大值 500 Ω 电流输出端的电感负载，最大值 10 mH 导线长度 屏蔽导线长度，最大值 200 m 模拟值构成 集成和转换时间/每通道分辨率 带有过调制的分辨率（包括符号在内的位数），最大值 12 bit; +/-10 V，+/-20 mA，4 至 20 mA，1 至 5 V： 11 位 + 符号；0 至 10 V，0 至20 mA： 12 位 转换时间（每个通道） 0.8 ms 起振时间 对于电阻负载 0.2 ms 对于电容负载 3.3 ms 对于电感负载 0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH) 误差/精度 整个温度范围内的操作错误限制 电压，与输出范围有关 +/- 0,5 % 电流，与输出范围有关 +/- 0,6 % 基本错误限制（25 °C 时的操作错误限制） 电压，与输出范围有关 +/- 0,4 % 电流，与输出范围有关 +/- 0,5 % 报警/诊断/状态信息 可接入替代值 是; 可参数化 报警 诊断报警 是; 可参数化 诊断信息 诊断信息可读 是 诊断 是 诊断显示 LED 累积故障 SF（红色） 是 电位隔离 模拟输出电位隔离 在通道和背板总线之间 是 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 20 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 220 g 更多图片 备件查询 产品描述 MSIMATIC S7-300，模拟量输出M 332，光电隔离，4 AO，U/I；诊断；分辨率11/12位，20针，远程/插件，带 有源背板总线， 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2005-12-15

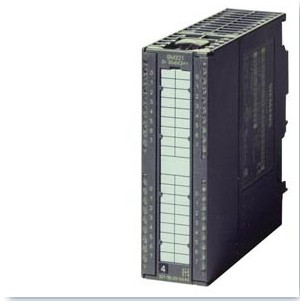

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7321-1BL00-0AA0 - SIMATIC S7-300，数字量输入M 321，光电隔离，32DI，24 V DC，40针   电源电压 负载电压 L+ 额定值 (DC) 24 V 允许范围，下限 (DC) 20.4 V 允许范围，上限 (DC) 28.8 V 输入电流 来自背板总线 DC 5 V，最大值 15 mA 功率损失 功率损失，典型值 6.5 W 数字输入 数量/二进制输入端 32 输入特性符合 IEC 61131，类型 1 是 可同时控制的输入端数量 水平安装位置 最高可达 40 ℃，最大值 32 最高可达 60 ℃，最大值 16 垂直安装位置 最高可达 40 ℃，最大值 32 输入电压 输入电压类型 DC 额定值，DC 24 V 对于信号“0” -30 至 +5 V 对于信号“1” 13 至 30V 输入电流 对于信号“1”，典型值 7 mA 输入延迟（输入电压为额定值时） 对于标准输入端 可参数化 否 从“0”到“1”时，最小值 1.2 ms 从“0”到“1”时，最大值 4.8 ms 导线长度 屏蔽导线长度，最大值 1000 m 未屏蔽导线长度，最大值 600 m 传感器 可连接传感器 双线传感器 是 允许的闭路电流（双线传感器） 最大值 1.5 mA 等时模式 节拍同步运行（应用程序至端口同步） 否 报警/诊断/状态信息 报警 报警 否 诊断报警 否 过程报警 否 诊断信息 诊断功能 否 诊断显示 LED 数字输入状态显示（绿色） 是 电位隔离 数字输入电位隔离 在通道之间 否 在通道之间，分组点数 16 在通道和背板总线之间 是; 光电耦合器 允许的电位差 在不同电路之间 DC 75 V/AC 60 V 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 40 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 260 g   更多图片 备件查询 产品描述 SIMATIC S7-300，数字量输入M 321，光电隔离，32DI，24 V DC，40针 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2005-12-15

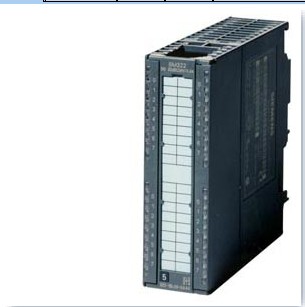

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 322-1BH01-0AA0 - SIMATIC S7-300，数字量输出SM 322，光电隔离，16 DO， 24V DC，0.5A，20针，输出电流总和 4A/组（8A/ 模块）   电源电压 负载电压 L+ 额定值 (DC) 24 V 允许范围，下限 (DC) 20.4 V 允许范围，上限 (DC) 28.8 V 输入电流 来自负载电压 L+（空载），最大值 80 mA 来自背板总线 DC 5 V，最大值 80 mA 功率损失 功率损失，典型值 4.9 W 数字输出 数量/二进制输出端 16 感应式关闭电压的限制 L+ (-53 V) 照明负载，最大值 5 W 负载电阻范围 下限 48 Ω 上限 4 kΩ 输出电压 对于信号 “1”，最小值 L+ (-0.8 V) 输出电流 对于信号“1”的额定值 0.5 A 针对信号“1”的允许范围 0 至 40 ℃，最大值 0.6 A 针对信号“1”的最小负载电流 5 mA 针对信号“0”的剩余电流，最大值 0.5 mA 开关频率 电阻负载时的最大值 100 Hz 电感负载时的最大值 0.5 Hz 照明负载时的最大值 10 Hz 输出端的总电流（每组） 水平安装位置 最高可达 40 ℃，最大值 4 A 最高可达 60 ℃，最大值 3 A 垂直安装位置 最高可达 40 ℃，最大值 2 A 导线长度 屏蔽导线长度，最大值 1000 m 未屏蔽导线长度，最大值 600 m 报警/诊断/状态信息 报警 诊断报警 否 诊断信息 诊断 否 断线 否 短路 否 保险丝熔断 否 负载电压缺失 否 诊断显示 LED 额定负载电压 PWR（绿色） 否 保险 OK FSG（绿色） 否 电位隔离 数字输出电位隔离 在通道之间，分组点数 8 在通道和背板总线之间 是; 光电耦合器 绝缘 绝缘测试，使用 DC 500 V 连接技术 需要的前置插头 20 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 190 g 更多图片 备件查询 产品描述 SIMATIC S7-300，数字量输出SM 322，光电隔离，16 DO， 24V DC，0.5A，20针，输出电流总和 4A/组（8A/ 模块） 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2005-12-15

上海西承自动化科技有限公司（西门子授权分销商） 我们的出售的产品按照西门子质保进行保修，（保修期为一年）  联系人：刘元昊（销售经理）  电话：021-60525461   手机：18616159561  传真：021-67681311   QQ：1956391195  邮箱：1956391195@qq.com 公司优势产品系列=西门子S7-200CN | S7-300PLC |  触摸屏 | 变频器 | 伺服电机 | 数控系统 | 总线电缆| 开关电源  欢迎您的来电垂询！！     订货号 6ES7 322-1HH01-0AA0 - SIMATIC S7-300，数字量输出SM 322，光电隔离，16DO，继电器接点，20针   电源电压 负载电压 L+ 额定值 (DC) 120 V 负载电压 L1 额定值 (AC) 230 V 输入电流 来自背板总线 DC 5 V，最大值 100 mA 功率损失 功率损失，典型值 4.5 W 数字输出 数量/二进制输出端 16; 继电器 照明负载，最大值 50 W; AC 230 V 输出电流 对于信号“1”的额定值 2 A 针对信号“1”的最小负载电流 10 mA 开关频率 电阻负载时的最大值 1 Hz 电感负载时的最大值 0.5 Hz 照明负载时的最大值 1 Hz 机械，最大值 10 Hz 输出端的总电流（每组） 水平安装位置 最高可达 60 ℃，最大值 8 A 垂直安装位置 最高可达 40 ℃，最大值 8 A 继电器输出端 继电器线圈 L+ (DC) 的电源电压 24 V 最大操作循环数 100000; 50000 (2 A 时 DC 24 V)；700000 (2 A 时 AC 120 V)；100000 (2 A 时 AC 230V) 触点的通断能力 电感负载时的最大值 2 A; 2 A (AC 230 V)，2 A (DC 24 V) 通断能力/触点/电阻负载时/最大 2 A; 2 A (AC 230 V)，2 A (DC 24 V) 导线长度 屏蔽导线长度，最大值 1000 m 未屏蔽导线长度，最大值 600 m 报警/诊断/状态信息 报警 诊断报警 否 诊断信息 诊断 否 断线 否 短路 否 保险丝熔断 否 负载电压缺失 否 诊断显示 LED 额定负载电压 PWR（绿色） 否 保险 OK FSG（绿色） 否 电位隔离 数字输出电位隔离 在通道之间，分组点数 8 在通道和背板总线之间 是; 光电耦合器 绝缘 绝缘测试，使用 AC 1500 V 连接技术 需要的前置插头 20 针 尺寸 宽度 40 mm 高度 125 mm 深度 120 mm 重量 重量，约 250 g 更多图片 备件查询 产品描述 SIMATIC S7-300，数字量输出SM 322，光电隔离，16DO，继电器接点，20针 产品生命周期   准许供货 产品停产阶段 产品取消 产品停止供货 2001-08-31
