无 功 自 动 补 偿 控 制 柜                                                                  1、产品概述 SQK系列无功功率补偿控制系统是专业为提高企业电能质量而研发生产的。可降低企业无功功率损耗，提高用电设备功率因数，又能抑制谐波源放大；该装置系统的动态响应速度快,可根据负载的动态变化，通过先进的算法，实时检测系统中所需的无功功率，控制晶闸管投切容量不等的各补偿回路的电容，节能降耗效果显著,还能针对谐波频率进行滤波，降低变压器、电动机等用电设备铜损、铁损，提高设备利用率。 2、系统结构及性能特点 以微处理器为检测、控制核心，实时检测负载无功功率，快速计算补偿容量，按照预置投切逻辑实现迅速判断和控制； 电容器投切过程中无涌流冲击，无操作过电压，投切扰动极小，电容器衰变小，故障率低； 自动监测系统电压、电流、有功、无功和补偿前、后系统功率因数； 根据补偿容量灵活分组，最多可分6组，等容循环投切，先投先切，保证同一电容器组在小于放电时间内不再次投入； 降低系统总电流、节能降耗可达25%以上，使用户获得相当的经济效益； 无功补偿柜在谐波干扰的条件下能精确控制功率因数； 无功补偿柜采用有好HMI设计，急停后二次侧回短断电，但急停指示灯仍能闪烁报警； 响应速度快，采用电子开关，可实现10ms~20ms内投/切电容器组。 3、适用范围 建材、石化、冶金、矿山等行业的低压交流异步电动机无功功率就地补偿。采用并列同步运行方式投入，显著提高电动机功率因数及频率。 中频炉、电弧炉、电解电镀、变频器等电弧加热，交流整流及开关电源设备产生的谐波予以抑制和滤除等。 4、使用环境条件 环境温度：-40℃ — +60℃ 相对湿度：不超过90% 海拔高度：安装的海拔不超过3000m。 最高工作电压：不超过额定电压的110%（过滤过程除外） 最高工作电流：不超过额定电流的（方均根）1.3倍（过滤过程除外） 地面倾斜度：不超过5℃ 安装地点：安装在无火灾、爆炸危险、化学腐蚀及明显冲击震动的场所。 注：若有特殊功能需求及使用条件的，请在订货时与我公司沟通注明。

电 子 软 启 动 控 制 柜                         1、产品概述 SQ系列电子软起动控制柜是专门针对电力、冶金、煤炭、建材等电气控制设备。它采用国际上最先进的智能软起动技术，可大大降低设备起动时的软起动电流，避免启动时产生的大电流、高转矩对电气系统和机械设备的冲击，延长设备的使用寿命，还可有效地降低系统的喘振，消除水锤作用，且有一定的节能效果。 电子软起动控制是一种利用晶闸管移动相控制延时导通电角度来现大容量三相交流异步电动机、同步电动机起动的专用起动设备。SQ系列特别适合高低压大容量电动机软起动。 SQ系列电子软起动控制，可满足各行业的需求，达到国内同类产品的技术水平。 2、主要参数特点及功能 功率范围： 低压0.55KW-250KW 高压 185KW-15000KW 额定工作电压： 高中低各种三相电压等级 软起动器压降： 带旁路接触器时，小于1V 晶闸管触发技术： 光纤或CT触发 额定短路承受能力： ≥20KA 过载能力： 400%30S 120%长期 总效率： 99.9% 限流起动电流： 20-400%，用户可视负载轻重调整 斜坡电压软起动时间： 0-120S 点动起动时间： 1-10S 可调最大电流： 200-400% 停车制动控制方法： 自由停车，软停车，泵停车 保护和监控： 起动电流保护、I2T保护、电动机热载护、缺相保护、干扰保护、参数故障保护、过载保护 冗余扩展功能： 可配RS232/485串行口ModbusPLC接口 3、性能特点 采用原装进口串联用晶闸管及专业绝缘配合水平与现代电力电子控制技术相结合，专业设计制造。适合大型电动机特性和特点的高中低压软起动装置。 装置的主电路采用组件式结构，模块化安装方式。具有多重过压吸收、保护技术。对瞬态的dv/dt、雷电冲击电压、操作波过电压、暂态过渡过程进行多层限幅钳位。对di/dt、阀开通过程均压、阀关断过程的均压都有独到的措施和方法。 采用高抗干扰的数字式触发器与光纤隔离或CT隔离传输技术配套、使装置性能安全可靠。 独特的故障检测回报和判断系统，能够迅速将检测结果传递到控制电路，声光报警并随时采取相应的措施来防止故障扩大。 4、选型表

点式自动水位/液位控制仪                            1、产品概述 SQ-WY系列点式自动水位/液位控制器采用集成电路，并结合高层楼房上、下水池（水塔）的水位升级提升进行设计，具有上下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位过高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。 2、技术参数 注：本产品需配合不锈钢电导传感器使用 3、应用范围 适用于城镇、农村、学校、工矿企事业单位及家庭用水的水井——水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。 4、安装说明 为确保液位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接触可靠。可上、下移动探头，使其接触、脱离水面，模拟检测水们控制器是否安装正确且能按您的需要正常工作。 建议将各点探头固定在水池内壁，以免探头位置发生偏移导致水位控制器误动作。 检查产品的“手动/自动”开关，是否确能根据用户需要手动开启、关闭水泵，用后将其调整回“自动”位置，水位控制器进入工作状态。 临时需开启、关闭水泵，请用水位控制器的“手动/自动”开关控制。 为避免误动作，请勿将产品安装在潮湿、腐蚀及高金属含量气体的环境中。 建议您配套采用公司生产的水位控制专用不锈钢电导传感器。 5、液位传感器安装示意图

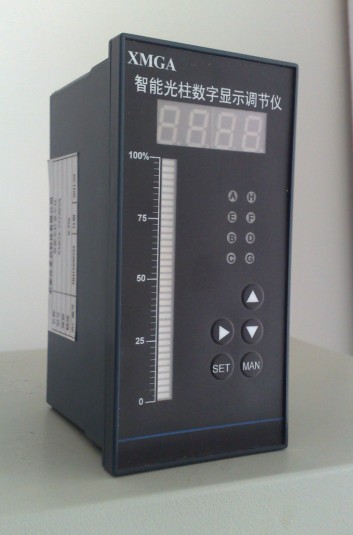

光柱连续数字水位/液位控制仪     1、产品概述 SQ-YW系列智能光柱数字液位显示控制器由我公司自主设计研发，采用微电脑处理技术，使被测介质通过液位变送器和传感线传送至数字液位显示控制仪，液位显示控制仪通过连续光柱（带刻度）和数字显示液位的变化，直观明了的反映水位的变化；本产品常用于高层建筑消防水箱、水池、生活水箱、水池的液位显示和控制，广泛应用于高层建筑，自来水厂及污水处理厂等行业。 2、功能特点 ① 各监控点信号的自动传输，数字直观显示。 ② 测量值、设定值可用模拟条、数字屏进行显示，显示内容可自由切换。 ③ 根据参数设定上限、下限自动报警，或执行命令对水泵自动开停，电磁阀自动开闭。 ④ 四种报警控制方式选择。 ⑤ 可实现关联报警控制方式。 ⑥ 可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。 ⑦ 防止重大事故如水淹地下室造成配电设备、制冷机设备的损坏。 3、主要技术参数 4、适用范围 常用于高层建筑消防水箱、水池、生活水箱、水池的液位显示和控制；广泛应用于高层建筑，自来水厂及污水处理厂等行业。
