HA7002C符合中国电信EPON设备标准，可与其他厂家的ONU设备互联互通，HA7002C提供2个PON接口和2个独立的10/100/1000Mbps自适应上联口，每个PON支持20km内32个ONU(10km内64个ONU)同时接入，最多支持128个ONU，可选配网管卡，对系统进行图像化界面管理。 技术参数 业务 支持功能 工作波长 1310（RX）/1490（TX） 光功率 0 ~ +7dBm 接收灵敏度 -27dBm 最大传输距离 20km 上联接口 10/100/1000Mbps 接口 PON接口 SC/PC PON接口(SFF封装) 管理接口 1个FE网口，可通过网络访问 1个RS232 DB9串口 MTBF 10万小时 EPON特性 完全支持IEEE802.3ah协议 支持动态带宽分配（DBA），最小调整粒度为1Kbps 支持上下行对称1Gbps带宽 支持每个逻辑链路的AES-128加密 强大的OAM功能，实现对ONU的远程管理，维护与升级 支持ONU自动发现与注册（即插即用） 支持协议 支持IEEE802.3、IEEE802.3u、IEEE802.3ab 支持IEEE802.1Q VLAN 支持IEEE 802.1P QoS 网管 基于SNMP协议的图形界面管理 基于CLI的本地串口管理和远程GUI管理 其它功能 支持IGMPv1/v2协议，支持IGMP Snooping和IGMP Proxy 支持ONU批量配置、远程升级 实时的告警检测，精确的故障定位 支持告警信息发送到邮箱，支持短信告警 工作条件 参数 规格 电源 AC220V/DC-48V（内置） 功耗 HA7001/HA7002/HA7002C/HA7004C:7W/11W/15W/25W 工作温度 -10～55℃ 储存温度 -40～70℃ 湿度 5%～90%无凝结 机架尺寸 44mm(H)×483mm(W) ×203mm(D) /高×宽×深

HA7002C机架式双口OLT设备 HA7002C符合中国电信EPON设备标准。 HA7002C是深圳市海硕科技有限公司推出的一款小容量的、集成双PON口的OLT设备，可配合HA7200系列ONU和无源光分配网络（ODN）组成无源光网络，实现对设备的性能管理、故障管理、配置管理。HA7002C采用1U机架式设计，具有高密度、高集成度的特点，整机支持2个PON系统，在1：32分光下可支持64个远端ONU设备，在高带宽的情况下保证10～20km 的传输距离，可提供全线速的L2/L3层转发能力。 作为高集成度的EPON系统，HA7002C支持多达512个链路，每个光线路独享上下行对称的1Gbps带宽。HA7002C主要适用于县、镇、村级的光纤网络接入，在降低网络建设成本的同时为带宽接入提供高带宽和高集成度保证，也可以应用于FTTx工程，实现光纤到户，完成IP电话、宽带数据、IPTV等业务的接入 。 技术参数 项目 说明 工作波长 1310（RX）/1490（TX） 光功率 +2 ~ +7dBm 接收灵敏度 -27dBm 最大传输距离 20km 最大光分路比 1:32 整机容量 支持2个PON系统，64个ONU MAC地址表 8K 上联接口 2个10/100/1000以太网电接口 PON接口 2个SC/FC光接口 控制口 RJ45、RS232，用于设备调试 MTBF 10万小时 EPON特性 完全支持IEEE802.3ah协议 支持动态带宽分配（DBA），最小调整粒度为1Kbps 支持上下行对称1Gbps带宽 支持每个逻辑链路的AES-128加密 强大的OAM功能，实现对ONU的远程管理，维护与升级 支持ONU自动发现与注册（即插即用） 支持协议 支持IEEE802.3、IEEE802.3u、IEEE802.3ab 支持IEEE802.1Q VLAN 支持IEEE 802.1P QoS 网管 基于SNMP协议的图形界面管理 基于CLI的本地串口管理和远程GUI管理 其它功能 支持IGMPv1/v2协议report、query和leave报文窥探 支持DHCP Snooping 支持基于DHCP Snooping的Ipv4地址学习 支持ARP Snooping 工作条件 参数 规格 电源 AC220V/DC-48V（内置） 功耗 15W 工作温度 -10～55℃ 储存温度 -40～70℃ 湿度 5%～90%无凝结 机架尺寸 44mm(H)×483mm(W) ×203mm(D) /高×宽×深

FOWAY8016/316十六路数字非压缩视频光端机系列 概述： 海硕十六路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输16路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作  订货信息 序号 型号 功能 功能说明 1 FOWAY316T/R-RD1-S20F 16V↑+1D↓ 16路正向视频+1路反向数据 2 FOWAY8016T/R-S20F 16V↑ 16路正向视频 3 FOWAY8016T/R-RD1-S20F-R 16V↑+1D↓ 16路正向视频+1路反向数据(1U机架) 4 FOWAY8016T/R-FE1RD1-S20F 16V↑+1FE↑↓+1D↓ 8路正向视频+1路百兆以太网+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -8～-4dBm 接收灵敏度 优于-23dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

FOWAY8016/316十六路数字非压缩视频光端机系列 概述： 海硕十六路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输16路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作  订货信息 序号 型号 功能 功能说明 1 FOWAY316T/R-RD1-S20F 16V↑+1D↓ 16路正向视频+1路反向数据 2 FOWAY8016T/R-S20F 16V↑ 16路正向视频 3 FOWAY8016T/R-RD1-S20F-R 16V↑+1D↓ 16路正向视频+1路反向数据(1U机架) 4 FOWAY8016T/R-FE1RD1-S20F 16V↑+1FE↑↓+1D↓ 8路正向视频+1路百兆以太网+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -8～-4dBm 接收灵敏度 优于-23dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

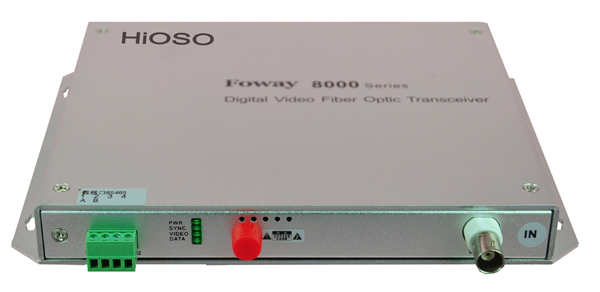

FOWAY8001/310一路数字非压缩视频光端机系列 概述： 海硕一路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输1路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作  订货信息 序号 型号 功能 功能说明 1 FOWAY310T/R-RD1-S20F 1V↑+1D↓ 1路正向视频+1路反向数据 2 FOWAY8001T/R-S20F 1V↑ 1路正向视频 3 FOWAY8001T/R-RD1-S20F 1V↑+1D↓ 1路正向视频+1路反向数据 4 FOWAY8001T/R-A2RD1-S20F 1V↑+2A↑+1D↓ 1路正向视频+2路正向音频+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -14～-8dBm 接收灵敏度 优于-33dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

FOWAY8001/310一路数字非压缩视频光端机系列 概述： 海硕一路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输1路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作  订货信息 序号 型号 功能 功能说明 1 FOWAY310T/R-RD1-S20F 1V↑+1D↓ 1路正向视频+1路反向数据 2 FOWAY8001T/R-S20F 1V↑ 1路正向视频 3 FOWAY8001T/R-RD1-S20F 1V↑+1D↓ 1路正向视频+1路反向数据 4 FOWAY8001T/R-A2RD1-S20F 1V↑+2A↑+1D↓ 1路正向视频+2路正向音频+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -14～-8dBm 接收灵敏度 优于-33dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

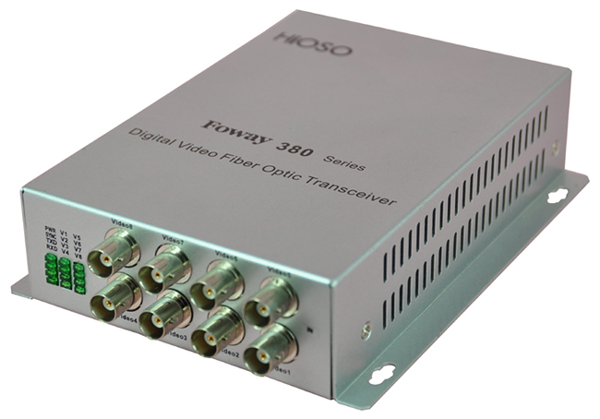

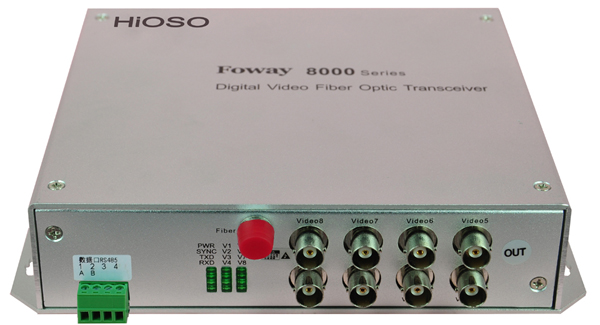

FOWAY8008/380八路数字非压缩视频光端机系列 概述： 海硕八路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输8路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作  订货信息 序号 型号 功能 功能说明 1 FOWAY380T/R-RD1-S20F 8V↑+1D↓ 8路正向视频+1路反向数据 2 FOWAY8008T/R-S20F 8V↑ 8路正向视频 3 FOWAY8008T/R-RD1-S20F 8V↑+1D↓ 8路正向视频+1路反向数据 4 FOWAY8008T/R-A2RD1-S20F 8V↑+2A↑+1D↓ 8路正向视频+2路正向音频+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -8～-4dBm 接收灵敏度 优于-23dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

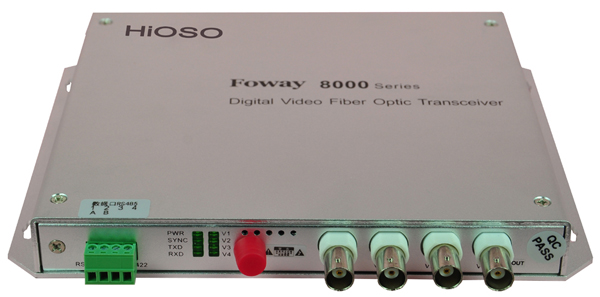

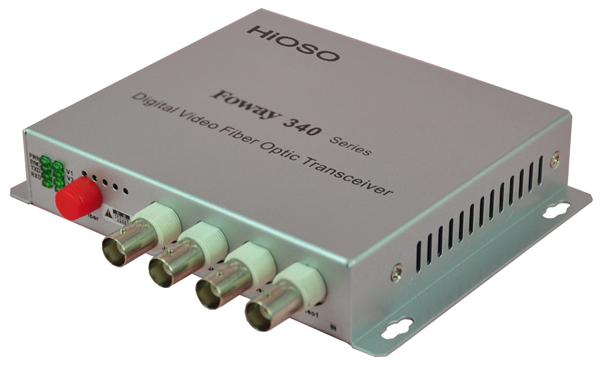

FOWAY8004/340四路数字非压缩视频光端机系列 概述： 海硕4路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输4路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作   订货信息 序号 型号 功能 功能说明 1 FOWAY340T/R-RD1-S20F 4V↑+1D↓ 4路正向视频+1路反向数据 2 FOWAY8004T/R-S20F 4V↑ 4路正向视频 3 FOWAY8004T/R-RD1-S20F 4V↑+1D↓ 4路正向视频+1路反向数据 4 FOWAY8004T/R-A2RD1-S20F 4V↑+2A↑+1D↓ 4路正向视频+2路正向音频+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -8～-4dBm 接收灵敏度 优于-23dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

FOWAY8004/340四路数字非压缩视频光端机系列 概述： 海硕4路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输4路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作   订货信息 序号 型号 功能 功能说明 1 FOWAY340T/R-RD1-S20F 4V↑+1D↓ 4路正向视频+1路反向数据 2 FOWAY8004T/R-S20F 4V↑ 4路正向视频 3 FOWAY8004T/R-RD1-S20F 4V↑+1D↓ 4路正向视频+1路反向数据 4 FOWAY8004T/R-A2RD1-S20F 4V↑+2A↑+1D↓ 4路正向视频+2路正向音频+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 技术指标 光学指标 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 -8～-4dBm 接收灵敏度 优于-23dBm 传输距离 单模 20/40/60/80/100/120KM可选 多模 220M/550M 接口 FC/SC/ST可选 视频指标 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz 抽样频率 13.5MHz 量化等级 8/10bit 加权信噪比 ≥70dB 微分增益

FOWAY8008/380八路数字非压缩视频光端机系列 概述： 海硕八路数字非压缩光端机采用工业级设计、SMT工艺，可在1芯光纤上传输8路高质量复合视频和多路数据、音频、开关量、以太网、电话信号等，支持无压缩、无损可靠传输，满足任何高分辨率运动、静止图像无失真实时传输，可广泛应用于安防监控、智能楼宇控制、智能交通系统、平安城市工程等。 特点： l 全数字、无压缩、无延迟、无损传输 l 8/10位PCM编码  l 三重防雷保护，可达6000V  l 兼容PAL、NTSC、SECAM视频制式  l 支持RS485、RS232、RS422、曼码数据  l 工业级设计，可靠性高  l 挂壁式、4U插卡式，安装简单，即插即用  l 带电源、视频、数据、以太网、光路状态指示灯  l 可按用户需求定制及OEM合作  订货信息 序号 型号 功能 功能说明 1 FOWAY380T/R-RD1-S20F 8V↑+1D↓ 8路正向视频+1路反向数据 2 FOWAY8008T/R-S20F 8V↑ 8路正向视频 3 FOWAY8008T/R-RD1-S20F 8V↑+1D↓ 8路正向视频+1路反向数据 4 FOWAY8008T/R-A2RD1-S20F 8V↑+2A↑+1D↓ 8路正向视频+2路正向音频+1路反向数据 注：视频、音频、数据、开关量、以太网、电话信号可选 FOWAY8008 199mm(宽)*159mm(深)*44mm(高) FOWAY380 130mm(宽)*159mm(深)*40mm(高) 工作温度 -40℃～75℃ 存储温度 -40℃～85℃ 相对湿度 0～95%无冷凝
