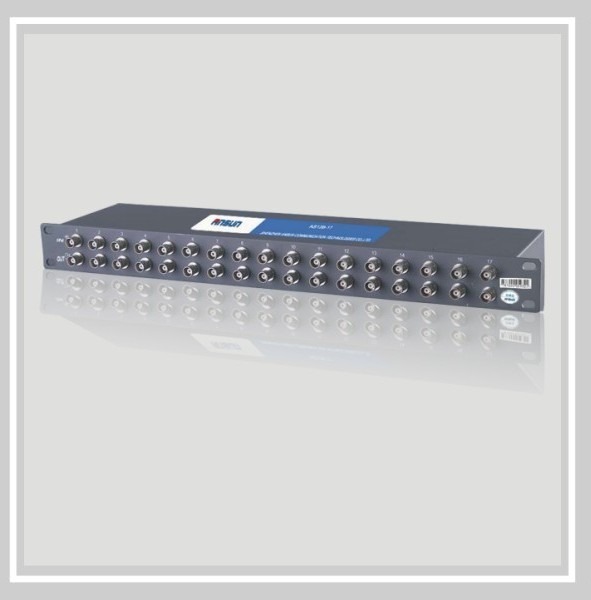

集成多路视频信号避雷箱（硬盘录像机专用视频避雷器） 安迅ANSUN品牌的监控主机专用避雷器，我司在常规16路视频的基础上增加了一路作为备用，安迅品牌的DVR专用视频避雷器为17路设计，通常叫做17路视频信号避雷器，硬盘录像机专用避雷器，监控主机避雷器等。   硬盘录像机避雷器|DVR专用避雷器|集成16路视频避雷箱|16视频信号避雷器|16口同轴信号避雷器   .：. .：. 集成多路视频信号避雷箱适用范围       · 主要应用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。 · 可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害，对相同工作电压下的RF传输同样适用； 性能特点 · 集成多路视频信号避雷箱为标准19英寸安装，17路设计，以备有一路出现故障时快速更换； · 采用多级保护电路，残压水平低 ·插损小，响应时间快； · 限制电压精确，通流容量大； · PCB采用微带设计，结构严谨； · 性能稳定，工作可靠； · 安装、使用方便，无须维护。 技术参数 型号 AS12B-17 标称工作电压Un 12 标称放电电流In 3kA 最大放电电流Imax 5kA 保护水平Up（8/20μs In） ≤25V 响应时间 1ns 适应传输速率 100Mbps 插入损耗 ≤0.5dB 接头形式 BNC 保护路数 17 防护等级 IP20 安装模式 19英寸机箱机架式 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 集成多路视频信号避雷箱安装、接线 · 避雷器串联在被保护设备（硬盘录像机）与信号通道之间； · 避雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反； · 把避雷器的接地线与避雷系统接地排可靠连接，接线越短越好，最长不能超过1m。

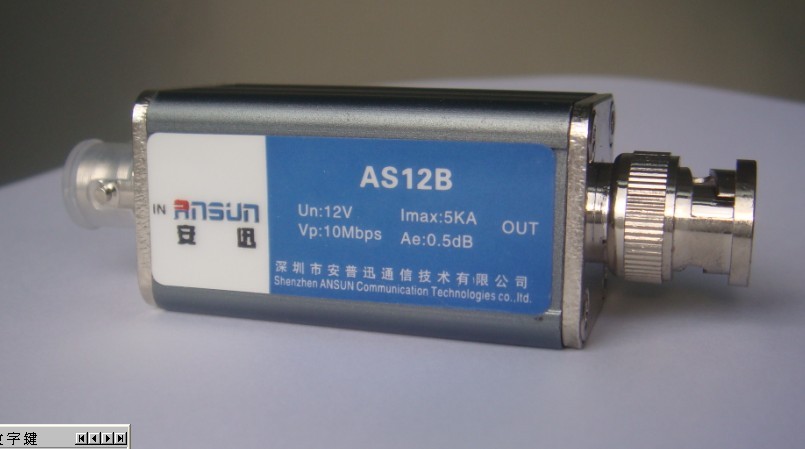

安全注意事项     · 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求。 · 设备应当由被授权的专业人员安装。以免安装、使用不当影响系统正常运行及防雷效果。 适用范围 · 主要用于视频信号设备点对点的协击保护，可保护各种视频传输设备免受来自信号传输线的感应雷击和电涌电压带来的危害，对相同工作电压下的RF传输同样适用； · 集成式多口视频防雷箱主要应用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。 性能特点 · 采用多级保护电路，残压水平低 · 插损小，响应时间快； · 限制电压精确， 通流容量大； · PCB采用微带设计，结构严谨； · 集成多路视频信号防雷箱为标准19英寸安装。 · 性能稳定，工作可靠； · 安装、使用方便，无须维护。 主要技术参数 型号 AS12B AS12B-8 AS12B-16 标称工作电压Un 12V 标称放电电流In 3kA 最大放电电流Imax 5kA 保护水平Up（8/20μs In） ≤25V 响应时间 1ns 适应传输速率 100Mbps 插入损耗 ≤0.5dB 接头形式 BNC 保护路数 1 8 16 防护等级 IP20 安装模式 串联 串联 19英寸机箱机架式 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 产品原理图与尺寸图              图一 视频信号防雷器电气原理图              图二   视频信号防雷器尺寸图 安装、接线 · 防雷器串联在被保护设备与信号通道之间； · 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反； · 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。 使用、维护 · 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期; · 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。

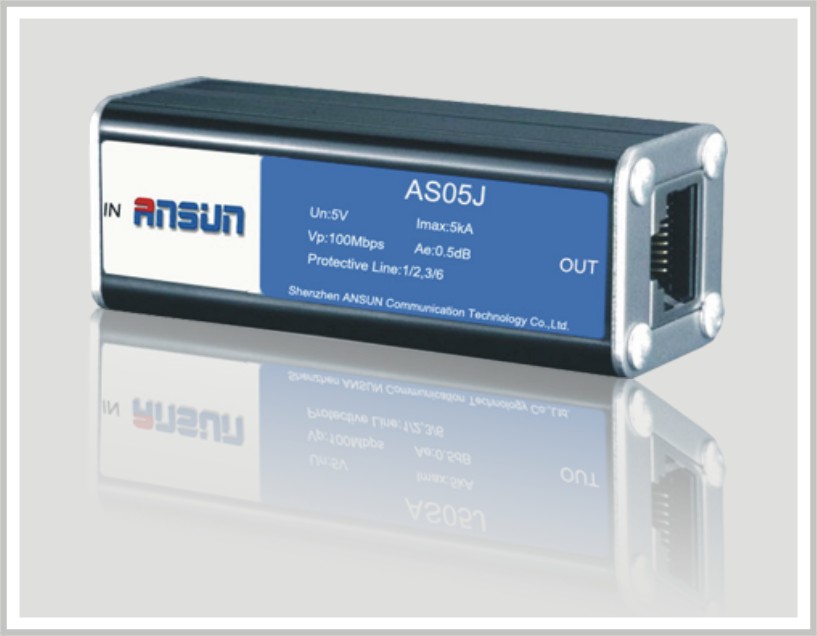

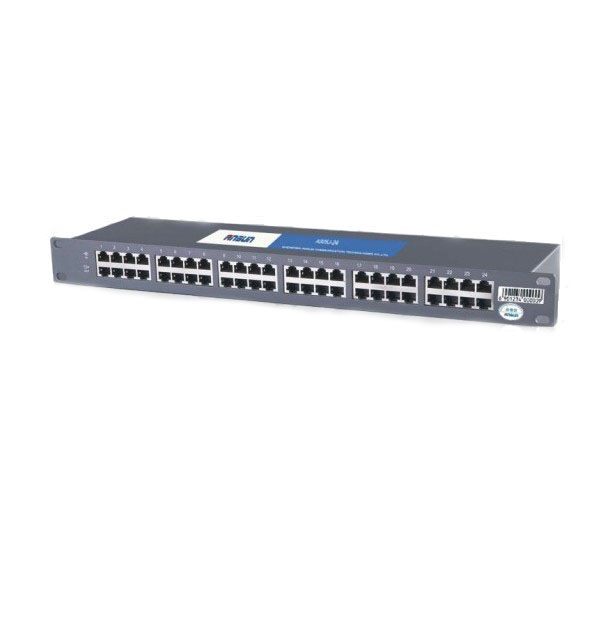

安全注意事项     · 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求； ·设备应当由被授权的专业人员安装。以免安装、使用不当影响系统正常运行及防雷效果。 适用范围  · 用于10/100/1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护； · 网络机房网络交换机防护； · 网络机房服务器防护； · 网络机房其它带网络接口设备防护； · 24口集成防雷箱主要应用于综合网络柜、分交换机柜内多信号通道的集中防护。 性能特点 · 采用多级保护电路，残压水平低； ·插损小，响应时间快； · 限制电压精确，通流容量大； · 精、细全保护，结构严谨； · PCB采用微带设计，隔离好，线扰低； · 集成24路网络信号防雷箱为标准19英寸安装； · 性能稳定，工作可靠； · 安装、使用方便，无须维护。 主要技术参数 产品型号 AS05J AS05JH AS05J-24 AS05JH-24 最大持续工作电压Uc 5V 标称放电电流(8/20µs) 3kA 最大通流容量 (8/20µs) 5kA 保护水平Up 8/20µs In 芯线-芯线 ≤15V 芯线-接地线 ≤50 适应传输速率 100 Mbps 1000 Mbps 100 Mbps 1000 Mbps 插入损耗 ≤0.5 dB 接口形式 输入In RJ45 (F) 输出 Out RJ45 (F) 保护形式 1/2， 3/6 1/2,3/6,4/5,7/8 1/2， 3/6 1-8 保护路数 1 24 外形尺寸(不包含接地线) (mm) 68 * 25 * 25 80*40*30 483*113*32   防护等级 IP20 安装模式 串联 19英寸机箱机架式 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 产品原理图与尺寸图 图一 网络防雷器电气原理图       图二 单口网络防雷器尺寸图            图三 集成24路网络防雷器尺寸图 安装、接线 · 防雷器串联在被保护设备与信号通道之间； · 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反； · 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。 使用、维护 · 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期; ·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。

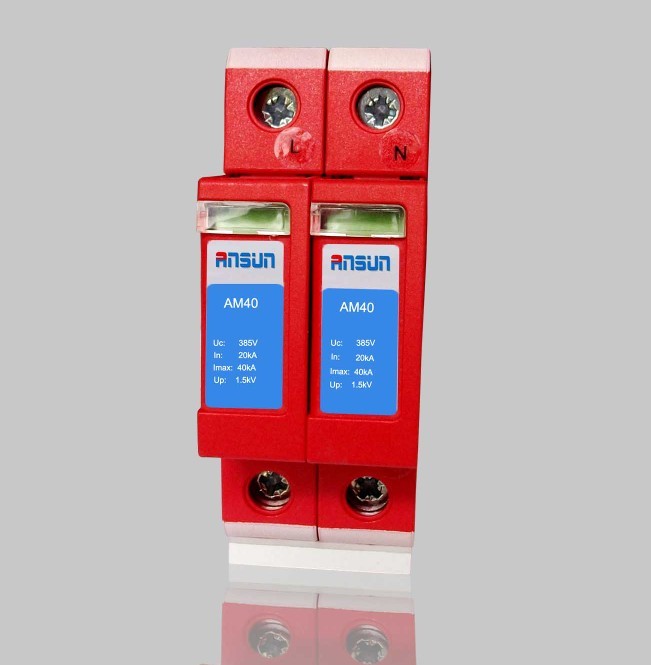

单相交流电源避雷器又称电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器是安普迅公司生产的避雷器，品牌为安迅ANSUN 电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器     .：. .：. AM系列单相交流电源避雷器应用范围 ： · 单相交流电源避雷器适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护； · 建筑物内有室外输入的配电箱、建筑物层配电箱； · 用于低压( 220/380VAC)工业电网和民用电网； · 在电力系统中， 主要用于自动化机房、变电站主控制室电源屏内单相电源输   入或输出端               。 单相交流电源避雷器功能与特点 · 通流容量大，残压低， 响应时间快； · 漏电流及变化率小； · 采用最新热脱离技术，彻底避免火灾； · 采用特殊冲击熔片，具有高可靠性； · 自带远程告警干接点，便于远程监控； · 具有工作故障指示，遥信告警功能； · 采用温控保护电路，内置热保护，短路故障自动脱离装置； · 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用； · 采用标准模块化设计， 安装简单，维护方便； · 核心元件采用国际知名品牌，性能优异，工作稳定可靠； · 可以实现凯文接线；结构严谨，安装方便，维护简单； · 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。 单相交流电源避雷器技术参数： 型号 AM100A AM80B AM60C AM40D AM20C 标称工作电压Un 220V 最大持续工作电压Uc 320V/385V 标称放电电流 (In 8/20μs) 50kA 40kA 30kA 20kA 10kA 最大放电电流 (Imax 8/20μs) 100kA 80kA 60kA 40kA 20kA 保护模式 L1，L2，L3，N-PE L1，L2，L3，-N N-PE L，N-PE L-N      N-PE L，N-PE 保护水平Up (8/20μs In) ≤2000V ≤1800 1500 响应时间 ≤25ns 外形尺寸 90* 145 * 63 90 * 145 * 63 90 * 36 * 69 接线线径 25mm2 25mm2 16mm2 10mm2 防护等级 IP20 安装方式 35mm导轨安装 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

安全注意事项     · 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求； ·设备应当由被授权的专业人员安装。以免安装、使用不当影响系统正常运行及防雷效果。 适用范围  · 用于10/100/1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护； · 网络机房网络交换机防护； · 网络机房服务器防护； · 网络机房其它带网络接口设备防护； · 24口集成防雷箱主要应用于综合网络柜、分交换机柜内多信号通道的集中防护。 性能特点 · 采用多级保护电路，残压水平低； ·插损小，响应时间快； · 限制电压精确，通流容量大； · 精、细全保护，结构严谨； · PCB采用微带设计，隔离好，线扰低； · 集成24路网络信号防雷箱为标准19英寸安装； · 性能稳定，工作可靠； · 安装、使用方便，无须维护。 主要技术参数 产品型号 AS05J AS05JH AS05J-24 AS05JH-24 最大持续工作电压Uc 5V 标称放电电流(8/20µs) 3kA 最大通流容量 (8/20µs) 5kA 保护水平Up 8/20µs In 芯线-芯线 ≤15V 芯线-接地线 ≤50 适应传输速率 100 Mbps 1000 Mbps 100 Mbps 1000 Mbps 插入损耗 ≤0.5 dB 接口形式 输入In RJ45 (F) 输出 Out RJ45 (F) 保护形式 1/2， 3/6 1/2,3/6,4/5,7/8 1/2， 3/6 1-8 保护路数 1 24 外形尺寸(不包含接地线) (mm) 68 * 25 * 25 80*40*30 483*113*32   防护等级 IP20 安装模式 串联 19英寸机箱机架式 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 产品原理图与尺寸图 图一 网络防雷器电气原理图       图二 单口网络防雷器尺寸图            图三 集成24路网络防雷器尺寸图 安装、接线 · 防雷器串联在被保护设备与信号通道之间； · 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反； · 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。 使用、维护 · 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期; ·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。

电源避雷插座 AM10系列电源避雷插座是国内知名避雷品牌安迅ANSUN的一款性价比较高的避雷器，提供五年质保 电源避雷插座 电源避雷插座 电源避雷排插 D级避雷器   .：. .：. 电源避雷插座主要用于交流电源末级防护，用于终端设备，如：后台机、视频监控系统、以太网交换机；家用电器220AC电源防护。 电源避雷插座功能与特点 ·残压低、响应时间快； ·采用温控保护电路，内置热保护，工作稳定可靠； ·外观优美，结构严谨； ·核心元件采用国际知名品牌，性能优异。 技术参数 产品型号 AM10-2 AM10-3 AM10-4 AM10-5 AM10-6 标称工作电压（Un） 220V 最大持续工作电压(Un) 300V 额定工作电流 10A 标称放电电流 （In 8/20μs） 5kA 最大通流容量 （Imax 8/20μs） 10kA 保护水平（Up）8/20μs In ≤900V 导通电压 470V 响应时间 25ηs 线长 1．8m/2.5m 可插入插头位数 2 3 4 5 6 防护等级 IP20 安装方式 即插即用（插排可选） 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 电源避雷插座使用、维护 ·本产品无需特别维护，当系统工作出现故障怀疑避雷器时，可拆除避雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明避雷器已经损坏，必须立即更换.

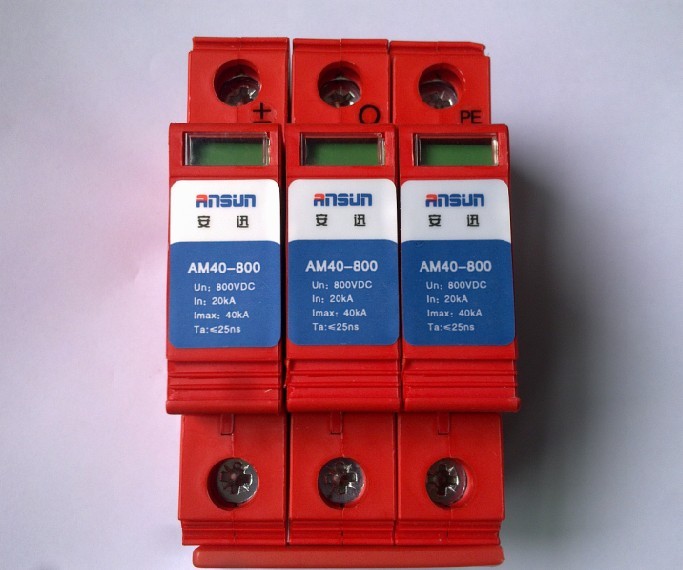

 安全注意事项      · 当防雷器安装于最终系统时，必须执行标准 GB4943（EN60950，IEC60950）的所有要求。 · 设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外。 适用范围 AM*-*型直流电源防雷器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。广泛用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。 适用于各种直流电源系统，如： · 直流配电屏； · 直流供电设备； · 直流配电箱； · 电子信息系统柜； · 二次电源设备的输出端。 性能特点 · 采用温控断路技术，并内置过流保护电路，彻底避免防雷器自身发热引起的火险发生； · 选用世界知名元器件，运用先进的生产工艺制造； · 通流容量大，残压低； · 自带远程告警干接点; · 工作状态及失效状态，清晰直观； · 安装方便，维护简单； · 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。 主要技术参数 产品型号 AM20-24 AM40-110 AM40-220 AM10-12 AM10-24 AM10-36 标称工作电压Un 24VDC 110VDC 220VDC 12VDC 24VDC 36VDC 最大持续工作电压Uc 75VDC 165VDC 320VDC 18VDC 36VDC 55VDC 标称放电电流In（8/20μs） 10kA 20kA 20kA 5kA 5kA 5kA 最大通流容量Imax（8/20μs） 20kA 40kA 40kA 10kA 10kA 10kA 保护水平Up(In时） ≤200V ≤250V ≤1.2kV ≤150V ≤150V ≤150V 响应时间 ≤25ns IP防护等级 IP20 阻燃等级，符合UL94 V0 接入导线面积 单联：+/-、0线、地线≤4 mm2  双联：+/-、0线≥6mm2，地线≥10mm2 外形尺寸 单联：90×18×62 mm；双联：90×36×69 mm； 工作环境 温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。         产品原理图及外形图结图                         图一 直流电源防雷器原理图                               二   直流电源防雷器接线图                                                                                      a                                                    b                                     图三    产品结构外形图        安装方式: ·防雷器为35mm标准导轨安装。 ·将电源系统的正/负极、0和地线分别对应接入防雷器的+/-、0、地线端子，并将端子的螺钉拧紧。把防雷器的接地线与防雷系统接地排可靠连接，安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。 维护及使用注意事项 ·设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外； ·接入导线截面积必须符合技术要求； ·当防雷器安装于最终系统时，必须执行标准GB4943（EN60950，IEC60950）的所有要求； ·本产品属于防护类产品，无需特别维护，只需定期检查其连接是否松动，工作状态指示是否正常； ·经过雷雨季节后，指示窗口显示红色为正常现象，说明防雷器已动作，应立即更换新模块或整个产品。 ·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。 产品依据标准： IEC61643-1：1998 Surge Protective devices connected to Low-voltage power Distribution system.Part1:Performance requirements and testing methods. EN60950:Safety of information technology equipment,including electrical business equipment. GB18802.1《低压配电系统的电涌保护器（SPD）：性能要求和试验方式》。 YD/T 1235.1《通信局（站）低压配电系统用电涌保护器技术要求》。 YD/T 1235.2《通信局（站）低压配电系统用电涌保护器测试方法》。

直流电源避雷器又称电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器是安普迅公司生产的避雷器，品牌为安迅ANSUN 直流电源避雷器 电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器   .：.  .：. AM40*-*系列直流电源避雷器 |DC电源避雷模块|直流避雷器是安普迅旗下品牌安迅ANSUN中较常规成熟的一款避雷器，性价比高，提供五年质保服务。 应用范围 · AM*-*型直流电源避雷器用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。 · 适用于各种直流电源系统，如二次电源设备输出端，直流配电屏及各种直流用电设备。广泛用于移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。 性能特点 · 采用温控断路技术，并内置过流保护电路，彻底避免避雷器自身发热引起的火险发生； · 选用世界知名元器件，运用先进的生产工艺制造； · 通流容量大，残压低； · 自带远程告警干接点; · 工作状态及失效状态，清晰直观； · 安装方便，维护简单； · 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。 直流电源避雷器主要性能参数 产品型号 AM40-48 AM40-220 AM10-12 AM10-24 AM10-5 标称工作电压Un 48VDC 220VDC 12VDC 24VDC 5VDC 标称放电电流In（8/20μs） 20kA 20kA 8kA 8kA 8kA 最大通流容量Imax（8/20μs） 40kA 40kA 10kA 10kA 10kA 保护水平Up(In时） ≤150V ≤1.5KV ≤15V ≤15V ≤15V 响应时间 ≤25ns ≤1ns IP防护等级 IP20 阻燃等级，符合UL94 V0 工作环境 温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

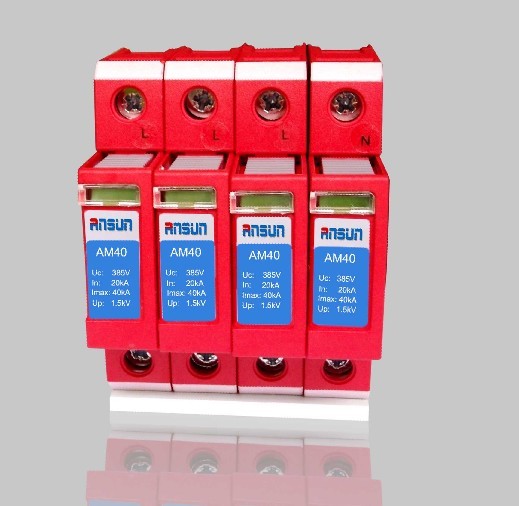

三相交流电源避雷器：又称电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器是安普迅公司生产的避雷器，品牌为安迅ANSUN   电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器   .：.  .：. AM系列三相交流电源避雷器应用范围 ： · 三相交流电源避雷器适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护； · 建筑物内有室外输入的配电箱、建筑物层配电箱； · 用于低压( 220/380VAC)工业电网和民用电网； · 在电力系统中， 主要用于自动化机房、变电站主控制室电源屏内三相电源输   入或输出端               。 三相交流电源避雷器功能与特点 · 通流容量大，残压低， 响应时间快； · 漏电流及变化率小； · 采用最新热脱离技术，彻底避免火灾； · 采用特殊冲击熔片，具有高可靠性； · 自带远程告警干接点，便于远程监控； · 具有工作故障指示，遥信告警功能； · 采用温控保护电路，内置热保护，短路故障自动脱离装置； · 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用； · 采用标准模块化设计， 安装简单，维护方便； · 核心元件采用国际知名品牌，性能优异，工作稳定可靠； · 可以实现凯文接线；结构严谨，安装方便，维护简单； · 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。 三相交流电源避雷器技术参数： 型号 AM100A AM80B AM60C AM40D AM20C 标称工作电压Un 220V 最大持续工作电压Uc 320V/385V 标称放电电流 (In  8/20μs) 50kA 40kA 30kA 20kA 10kA 最大放电电流 (Imax  8/20μs) 100kA 80kA 60kA 40kA 20kA 保护模式 L1，L2，L3，N-PE L1，L2，L3，-N N-PE L，N-PE L-N      N-PE L，N-PE 保护水平Up (8/20μs  In) ≤2000V ≤1800 1500 响应时间 ≤25ns 外形尺寸 90* 145 * 63 90 * 145 * 63 90 * 36 * 69 接线线径 25mm2 25mm2 16mm2 10mm2 防护等级 IP20 安装方式 35mm导轨安装 工作环境 环境温度：－40℃～＋85℃；  相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

三相交流电源避雷器：又称电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器是安普迅公司生产的避雷器，品牌为安迅ANSUN   电源避雷模块，电涌保护器/避雷器｜浪涌抑制器｜避雷器｜避雷器   .：. .：. AM系列三相交流电源避雷器应用范围 ： · 三相交流电源避雷器适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护； · 建筑物内有室外输入的配电箱、建筑物层配电箱； · 用于低压( 220/380VAC)工业电网和民用电网； · 在电力系统中， 主要用于自动化机房、变电站主控制室电源屏内三相电源输   入或输出端               。 三相交流电源避雷器功能与特点 · 通流容量大，残压低， 响应时间快； · 漏电流及变化率小； · 采用最新热脱离技术，彻底避免火灾； · 采用特殊冲击熔片，具有高可靠性； · 自带远程告警干接点，便于远程监控； · 具有工作故障指示，遥信告警功能； · 采用温控保护电路，内置热保护，短路故障自动脱离装置； · 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用； · 采用标准模块化设计， 安装简单，维护方便； · 核心元件采用国际知名品牌，性能优异，工作稳定可靠； · 可以实现凯文接线；结构严谨，安装方便，维护简单； · 工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。 三相交流电源避雷器技术参数： 型号 AM100A AM80B AM60C AM40D AM20C 标称工作电压Un 220V 最大持续工作电压Uc 320V/385V 标称放电电流 (In 8/20μs) 50kA 40kA 30kA 20kA 10kA 最大放电电流 (Imax 8/20μs) 100kA 80kA 60kA 40kA 20kA 保护模式 L1，L2，L3，N-PE L1，L2，L3，-N N-PE L，N-PE L-N      N-PE L，N-PE 保护水平Up (8/20μs In) ≤2000V ≤1800 1500 响应时间 ≤25ns 外形尺寸 90* 145 * 63 90 * 145 * 63 90 * 36 * 69 接线线径 25mm2 25mm2 16mm2 10mm2 防护等级 IP20 安装方式 35mm导轨安装 工作环境 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。
