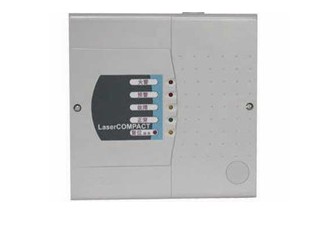

一、产品概述： VLC-505极早期空气采样烟雾探测器前面板包括： 　　5个LED指示灯：Fire（火警），Pre-Alarm/Alert（预警/警告），Fault（故障），OK（正常），Reset/Isolate（复位/隔离）。(Reset/Isolate（复位/隔离）按键（按下是“复位”，持续按下是“隔离”）) 　　高效吸气泵不断采集空气样品，通过采样管网传送至中央探测器。空气样品经气流传感器进入设备，再经过二级过滤器（大部分空气将被探测器排入被保护区）。空气样品经第一级过滤除去灰尘和杂质，然后进入探测腔，进行烟雾探测。第二级精细过滤后所得的洁净空气，提供了保护屏障，使探测腔的光学表面洁净无污染。 　　探测腔采用稳定、高效的激光源和独特的传感器结构，可以对众多的烟雾类型做出最佳响应。当烟雾通过探测腔时，极其灵敏的传感器电路会探测到烟雾造成的光散射信号。可对以时间和日期为标记的探测器状态和所有报警、服务及故障事件进行监控和登录。可以通过简单的继电器连接或通过先进的VESDAnet通讯网络传输状态报告（仅限于VN联网型）。 二、产品特点： •绝对烟雾值探测 　　•VLC-505极早期空气采样烟雾探测器极宽的灵敏度范围 　　•单一进气管 　　•VLC-505极早期空气采样烟雾探测器有5个状态LED指示灯 　　•参考探测器（Referencing） 　　•VESDAnet通讯（VN联网型) 　　•VLC-505极早期空气采样烟雾探测器具有洁净空气屏障，保护光学元件不受污染 　　•3级报警 　　•3个可编程继电器 　　•气流监测 　　•VLC-505极早期空气采样烟雾探测器可选择远程显示和继电器功能 　　•简便的安装设计 　　•自学习（AutoLearn™） 三、产品规格： 工作电流：18VDC至30VDC 　　功耗：静止状态5.4W，报警状态5.9W 　　电流消耗：静止状态225mA，报警状态245mA 　　保险丝额定功率：1.6A 　　尺寸（长高宽）：225mmx225mmx85mm(87/8”x87/8”x33/8”) 　　重量：1.9kg(4.2lbs.) 　　运行条件： 　　测试结果，-10°C至55°C(14°F至131°F) 　　建议的探测器环境温度：-0°C至39°C(32°F至103°F) 　　采样空气温度：-20°C至60°C(-4°F至140°F) 　　湿度：10%至95%RH，无冷凝 　　采样管网：最大保护面积为800平方米(8000平方英尺) 　　最大采样管长度：1x80m，2x50m 　　计算机设计工具：ASPIRE2™ 　　采样管：内径为15mm至21mm(9/16”至7/8”)外径为25mm(1”) 　　继电器： 　　3个继电器的额定功率为2A@30VDC 　　Fire（火警）(NO) 　　Pre-Alarm（预警）(NO) 　　Alert/Fault（警告/故障）（Maintenance&Isolate（维 　　护及隔离））(NC/NO) 　　可设置为锁定或非锁定 　　IP等级：IP30 　　电缆接入：4x25mm(1”)电缆接入口 　　电缆连接：螺丝接线端子0.2至2.5平方毫米(30至12AWG) 　　报警灵敏度范围：0.005%至20%obs/m(0.0015%至6.25%obs/ft) 　　阈值设定范围： 　　Alert（警告）：0.005%至1.990%obs/m 　　(0.0015%至0.6218%obs/ft) 　　Pre-Alarm（预警）：0.010%至1.995%obs/m 　　(0.0031%至0.6234%obs/ft) 　　Fire（火警）：0.015%至20.00%obs/m 　　(0.0046%至6.25%obs/ft)* 　　*UL限定在4%obs/ft 　　VLC-505极早期空气采样烟雾探测器软件特性： 　　事件记录：以现金先出为原则，可存储多达12,000条事件。 　　烟雾浓度，用户操作，报警，故障等均以时间和日期为查询标记。 　　AutoLearn（自学习）：最短15分钟，最长15天。建议最短14天。 　　在AutoLearn（自学习）期间，阈值保持预设置的数值，不会改变。 　　可对通用输入（GPI）进行设置(24VDC)：Standby（待机），MainsOK（主电源正常）或Reset/Isolate（复位/隔离）。

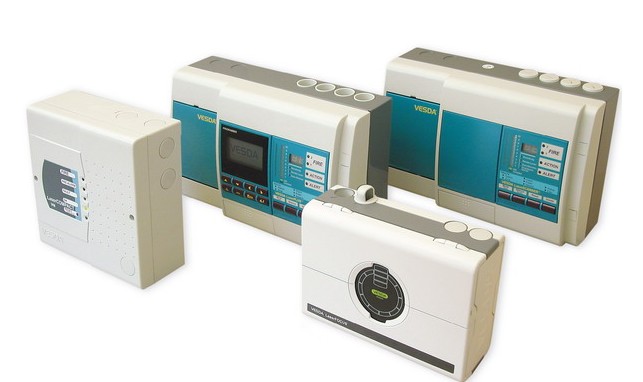

一、产品概述：        VLS-600探测器可以从所使用的所有扇区采集空气样品。当烟雾浓度达到了自适应扫描阈值，VLS探测器就会对所有采样管进行快速扫描，确定烟雾来自哪根采样管。根据产品设计，如果不止一根采样管中有烟雾，则烟雾浓度最高的扇区就会被确定为“第1报警扇区”（FAS）。快速扫描结束且“第1报警扇区”确定后，VLS探测器还会继续对所有4个扇区（采样管）的火灾发展情况进行密切监控，为该区域继续提供全面的保护。每个扇区都可提供四级报警（警告，行动，火警1，火警2），用户可以对各级报警的灵敏度进行设置，使每个扇区都能获得最适当的报警阈值。 二、产品规格： 18–30 VDC 功耗：24VDC 无显示模块或编程模块 尺寸（长高宽）：350 mm x 225 mm x 125 mm(13.8 in x 8.9 in x 4.9 in) 重量：4.0 kg (9 lbs)，包括显示模块和编程模块 IP等级：IP30 运行条件： 测试达到： -10°C 至 55°C (14° 至 131°F) 探测器环境：0°C 至 39°C (32° 至 103°F)(建议值) 采样空气： -20° 至 60°C (-4° 至 140°F) 湿度：10% 至 95% RH， 无冷凝 请就超出上述参数范围或采样空气在正常运行条件下持续超过0.05% obs/m (0.015% obs/ft)等事宜向Xtralis PtyLtd公司的办事机构咨询。 采样管网： 采样管总长：200 m (650 ft) 单管最大长度： 100 m (325 ft) 采样管设计模型软件：ASPIRE2™ 采样管尺寸： 外径 25 mm (1 in) 内径 15 至 21 mm (9/16 in 至 7/8 in) 覆盖区域： 随地方技术规范与标准可高达2000平方米 (21500平方英尺) 可编程继电器： 7或12个继电器触点额定功率 2A @ 30VDC 缺省设置：7继电器，NO/NC 触点：警告，行动，火警1，火警2，维护，紧急故障，隔离 缺省设置：12继电器，10个NO和2个NO/NC触点：警告，行动，火警1，火警2，维护，紧急故障，隔离，第1报警扇区-第4报警扇区，扫描 IP等级：IP30 电缆接入： 8 x 25 mm (1 in)的敲落孔位于不同的位置 电缆连接： 螺丝接线端子0.2 至 2.5 sq mm (30 至 12 AWG) 报警灵敏度范围： 0.005% 至 20% obs/m (0.0015 至 6.25% obs/ft) 报警阈值设置范围： Alert（警告）：0.005 至 1.990% obs/m(0.0015 至 0.64% obs/ft) Action（行动）：0.010 至1.995% obs/m(0.0031 至 0.64% obs/ft) Fire 1（火警1）：0.015 至 2.00% obs/m(0.0046 至 0.625% obs/ft) Fire 2（火警2）：0.020 至 20.00% obs/m(0.0062 至 6.25% obs/ft)* * UL模式，限于12% obs/m (4% obs/ft) 事件记录：以先入先出为原则，最多可存储18,000条事件。 AutoLearn（自学习）：最短15分钟，最长15天， 建议最短1天。在自学习期间，先前设定的报警阈值不会改变。 软件特性： 参考探测器：对外部环境条件所造成的影响做出补偿 4级报警：Alert（警告)，Action（行动)，Fire 1（火警1） 和 Fire 2（火警2） 2级故障报警：Maintenance（维护）及Major fault（主要故障） 可编程继电器：7或12个 维护帮助：过滤器及气流监控 通过VESDAnet网络或事件记录进行事件报告 自适应扫描阈值：探测器能够自动选择适合的扫描阈值 。

一、产品概述：        本扫描型探测器从正在使用的各个区段中抽取空气，如果延误水平达到自适应扫描阀值，扫描型探测器就会很快地扫描每个管道，确认那个管道带有烟雾。如果不只一个管道带有烟雾，烟雾浓度最高的一个区段将被作为第一警报区段。一旦完成快速扫描，并确认第一警报区段，扫描型探测器就会继续密切注视其余及所有的四个区段（管道），监测火势，对区域进行全面保护。     每个区域的警报都分为四个层次（预警、行动、火警1和火警2），每个警报层面的敏感性都可以设定，以确保每个区段都能运用最佳警报阀值。        描型显示器显示条状图形，显示总体烟雾水平、警报阀值、故障说明。条状图形在扫描过程中显示各个区段烟雾水平。另外还有一个发光二极管显示器，显示已经确认出第一个警报区段，静音按钮上进行手动扫描的一个额外功能可以启动。扫描型显示器可以安装在探测器前盖中，或者按远程形式安装到19寸机柜货远程箱中。 二、编程介绍： 编程器可以直接登录 VESDA烟雾探测系统中的各种VESDAnet设备。它可以对探测器，显示器及接口等进行设置并报告其状态，因此，在对 VESDA网络进行安装，调试和维护时就需要使用编程器。利用便捷的界面菜单，可以简单，方便地操作VESDAnet网络的各种特性。 可以提供手持编程器设备（包括DB15串行电缆），也可以将编程模块安装在VESDA VLP或 VESDA VLS探测器上，或者安装在远程安装盒或19英寸机架上。 用户可以使用两排大的按钮进行登录，并通过树状菜单进行功能操作，发出各种指令，进行参数设定等。上面的一排按钮称为“软键”（功能键），提供与所示屏幕相对应的各种编程选项。 可以通过编程器登录某些参数，包括设备状态报告，指定区域代码和名称，进行气流标定，设定报警阈值（白天，夜间，周末），启动自学习功能，查看接线顺序，进行继电器测试及事件记录查询等。 最多可指定14个“用户”级或“管理员”级用户，每个用户都有一个4位数的个人身份识别号码（PIN码），还可以有1个“代理商”级用户，他能够使用由密码保护的三级登录中的一个登录VESDAnet系统。 •“用户”（USR）只能查看参数，状态和报警，并可对系统进行复位操作。 •“管理员”（ADM）可以登录大多数指令并可进行参数的编程。 •“代理商”（DST）是最高级别的用户，可以不受任何限制地登录系统中的所有指令和参数。 • 如果PIN码丢失，可以从 VESDA代理商那里获取一次性登录码，以解燃眉之急。 在持续10分钟未进行任何操作时，编程器会自动离线。在离线前1分钟和15秒时，编程器会发出嘟嘟的声响提示用户。用户可以随便按动某个按钮取消自动离线程序。 三、产品规格： 供电电压：18–30 VDC 功耗：24VDC 尺寸（长宽高）：350 mm x 225 mm x 125 mm 重量：4.0 kg  IP等级：IP30 运行条件： 探测器环境：0°C 至 39°C  采样空气： -20° 至 60°C  湿度：10% 至 95% RH， 无冷凝 采样管网：采样管总长：200 m (650 ft) 采样管设计模型软件：ASPIRE2™ 采样管尺寸：外径 25 mm (1 in)             内径 15 至 21 mm (9/16 in 至 7/8 in) 覆盖区域：随地方技术规范与标准可高达2000平方米  可编程继电器：12个继电器，触点额定功率 2A @ 30VDC NO/NC 报警灵敏度范围：0.005% 至 20% obs/m (0.0015 至 6.25% obs/ft) 报警阈值设置范围：Alert（警告）：0.005 至 1.990% obs/m                   Action（行动）：0.010 至1.995% obs/m                   Fire 1（火警1）：0.015 至 2.00% obs/m                   Fire 2（火警2）：0.020 至 20.00% obs/m 事件记录：以先入先出为原则，最多可存储18,000条事件。 自动扫描阀值设定：检测自动选择相应的扫描阀值。

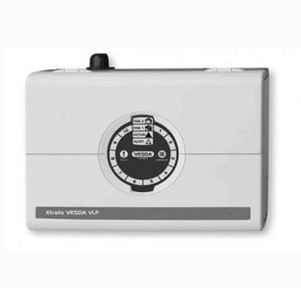

一、操作简便： VLF不需要特殊接口或软件编程工具，开箱即能进行安装与调试。 运行期间，独特的烟雾刻度显示器能使用户即便远离烟雾，也能掌握其即时状态。发生故障时，用户只需打开现场维护检修盖板，启动“即时故障探测器”功能，便能确定具体的故障原因。该信息随后被传送至各自的消防服务公司，确保技术维修人员在到达现场之前做好充分的准备。 二、超声波气流传感 ： VLF中用到的正在申请专利的超声波气流传感技术可直接读取采样管内的气流速率，系统不会受空气温度、气压变化及外部污染的影响。VLF是首次使用超声波气流传感的空气采样式烟雾探测器。 三、性能特征 ： • 安装、调试简便 • 超声波气流传感技术 • 基于激光技术的绝对烟雾探测 • 预制标准管网设计方案 • 可编程报警阈值 • 洁净空气屏障，保护光学元件不受污染 • 即时识别显示 • 即时故障探测器™ • 烟雾自学习™ • 气流自学习™ • 现场维护检修盖板 • 相互独立的多组事件记录 • 多达18000条事件记录 • 离线/在线配置功能 • 多达250平米(2500平方英尺)的覆盖区域。 四、产品规格： 电源输入 电压： 通常为24 VDC(18-30 V DC) 24 VDC时的电流： 通常为220 mA，报警状态下为295 mA 尺寸(宽x高x深)： 255 mm x 185 mm x 90 mm (97/8 in x 71/8 in x 31/2 in) 重量： 约2 kg (4.4 lbs) 额定IP： IP30 安装方式： 垂直、反向或水平 运行条件： 探测器环境温度： 0 °C 至 40 °C (32 °F 至 104 °F) 空气采样温度： 0 °C 至 40 °C (32 °F 至 104 °F) 湿度： 5 % 至 95 % (无冷凝) 采样管网 最大采样管长度： 1 x 25 m (80 ft) (最多12个采样孔) 每根支管2 x 15 m (50 ft) (每根支管最多6个采样孔) 采样孔选择： 预制的标准选项或根据管线模型设计工具(ASPIRE2™)确定最大采样管长度 进气管 公制标准或美制标准管线尺寸均适用。 外径：25mm (1.05 in.)，内径：IPS 21 mm (¾ in.) 覆盖区域 随地方技术规范与标准可高达250 m2 (2500 sq. ft.) 继电器输出 3个可转换继电器(火警1、行动、故障)，额定值为2A，30 VDC (最大值)，NO/NC触点 电缆接入 3 个 25 mm (1.05 in.) 电缆接入口 (1个后部接入，2个顶部接入) 电缆连接 螺丝接线端子0.2 至 2.5 mm2 (30 至 12 AWG) 接口 如端子板连接图所示，右端添加一个RS232编程端口。通用输入接口(GPI)可提供以下功能：复位、停用、待机、报警设置1、报警设置2及外部输入功能。 报警阈值设置范围 警告、行动： 0.025 至 2.00% obs/m (0.008 至 0.625% obs/ft) 火警1、火警2： 0.025 至 20.00% obs/m (0.008 至 6.25% obs/ft) 单个报警延时： 0 至 60 秒 两种报警阈值设置： 基于时间或GPI 。

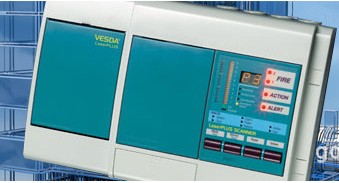

一、产品概述：       VLP-400型气体采样器vesda vlp400属塑料与合金构成，设置有探测器主机显示面板，4根进气管路，管路最长200米，最大保护面积2000平方米。单个地址点，通过内置按键对其能设置在线编程。VLP-400探测器是Xtralis VESDA系列中的核心组成部分。利用其独特的探测原理，VLP探测器的灵敏度范围可达0.005 - 20% obs/m（0.0015 - 6.25% obs/ft ）。VLP探测器属于“极早期烟雾探测报警设备”，它可以在火灾的极早期阶段进行探测，从微量烟雾到极高浓度的烟雾，它都能够提供可靠的探测。 二、产品规格： 尺寸(长高宽)：350 mm x 225 mm x 125 mm (13.8 in x 8.9 in x 4.9 in) 重量：4.0 kg (9 lbs)，包括显示模块和编程模块 IP等级：IP30 运行条件： 测试达到： -10°C 至 55°C (14° 至 131°F) 探测器环境：0°C 至 39°C (32° 至 103°F) (建议值) 采样空气： -20° 至 60°C (-4° 至 140°F) 湿度：10% 至 95% RH， 无冷凝 请就超出上述参数范围或采样空气在正常运行条件下持续超过0.05% obs/m (0.015% obs/ft)等事宜向Xtralis PtyLtd公司的办事机构咨询。 采样管网： 采样管总长：200 m (650 ft) 单管最大长度： 100 m (325 ft) 采样管设计模型软件：ASPIRE2™ 采样管尺寸： 外径 25 mm (1 in) 内径 15 至 21 mm (9/16 in 至 7/8 in) 覆盖区域： 随地方技术规范与标准可高达2000平方米 (21500平方英尺) 可编程继电器： 7个继电器，触点额定功率 2A @ 30VDC NO/NC 电缆接入： 8 x 25 mm (1 in)的敲落孔位于不同的位置 电缆连接： 螺丝接线端子0.2 至 2.5 sq mm (30 至 12 AWG)

一、产品概述：        采用了业界领先的光学技术，对于采用传统检测技术会导致安装困难或成本昂贵的大面积场所而言，FIRERAY5000正是保护这些区域的理想选择。        FIREWAY-5000集红外光束发射器和接收器于一体，发射器射出具有极佳方向性的光束，经棱镜反射回接收器进行分析。当烟雾进入光束路径时造成接收光强下降，一旦达到低于预先设定的阀值，即会触发报警信号。 二、产品特点： 1个系统控制器可以连接1-4个探测器。 烟感探测器范围：8-100米 内置激光定位装置 快速光束自动对准 建筑、漂移及探测器表面脏污补偿 系统控制器安装在地面 系统控制器使用20mm电缆接头 系统控制器与探测器之间采用二线制连接 5年保证  三、产品认证： 全球范围认证。包括GB14003-2005，EN54:12及UL268。  四、产品安装使用：         1）、FIERWAY-5000探测器具有突破性的优点。在同类产品中安装最便捷，操作最简单。每个探测器只需不到5分钟即可完成光束对准调节。         2）、完整的系列安装配件（包含通用安装支架）可供选择。这样可以极大地提高安装方式的灵活性。          3）、探测器与控制器连接后，使用Easifit定位系统启动内置激光，可以迅速准确地确定反射棱镜的安装位置。一旦内置激光被用于粗对齐光束，自动对齐功能就会执行，并将光束引致最佳的位置上。3 五、产品技术指标： 工作电压：14~28VDC 工作电流（恒定值）低电流模式，1个探测器：8~12mA 工作电流（恒定值）每增加1个探测器：1.8~2.2mA 工作电流（恒定值）高电流模式，1-4个探测器：48~52mA 探测长度（间隔）：8~100m 探测器偏离光束对准最大允许角度：±3.5 Deg 光速波长：850nm 工作温度：-10~55 Deg C 储存温度：-40~85 Deg C 相对湿度：5%~95%RH 触点电压—报警及故障继电器（VFCO）：0.1~36VDC 触点电流—报警及故障继电器（VFCO）：0.1~100mA 电缆长度—系统控制器与探测器之间（阻燃屏蔽双芯线） 外壳阻燃等级：UL94V0 欧盟CPD认证参考号：0832-CPD-0565 美国UL认证文件：S3417  外形尺寸和重量 系统控制器（含底座）202mm*230mm*81mm  1Kg 探测器（含“简易安装”底座）135mm*135mm*135mm  0.5Kg      通用支架135mm*135mm*71mm  0.2Kg 反射棱镜100mm*100mm*10mm  0.1Kg      *所有指标均使用与环境温度25度 距离大于50米时，需要安装4块反射棱镜。

一、产品概述：       “OSID易于安装和维护，并且能解决传统对射式探测器的主要缺陷，不会受到雾气，昆虫和光线的影响。该产品部署简单，烟雾探测性能卓越。        OSID 拥有双波长多光束专利技术，有CMOS成像器，高级的探测算法和3D立体覆盖，提供无与伦比的可靠性，强大的防误报能力，和较低的安装成本。OSID的安装和调试成本可以比现有的烟雾探测产品减少50%-75%。并且，OSID可以比传统对射式探测器的探测空间增加50%。 1、OSID双鉴式成像感烟探测器- 开放式空间烟雾探测的最佳选择         对于开放式空间，如体育场，机场，地铁站，购物中心，酒店，娱乐场所，仓库和生产制造场所来说，火灾探测具有很大的挑战性。这些挑战包括火灾探测的可靠性，配置的灵活性, 以及如何预防干扰性报警，如何有效降低安装和维护的成本, 提高效益。 2、配置选项　　       OSID系统可以通过选择发射器的数量和成像器的类型进行配置，使用于多种探测空间。每种类型的成像器因采用不同的镜头而各异，进而不同系统的视场合范围各不相同。 二、产品规格： 供电电压： 20至30VDC（标称电压24VDC） 现场接线 电缆线径 0.2-4m㎡（26-12AWG） 　　 报警阀值级别：三级可调式（较低、较高、中等、）调节度 ±60°水平 ±15°竖直 　　 尺寸（长宽高）：发射器/成像器 198毫米×130毫米×96毫米 运行环境-10°C-55°C* 　　 IP等级：电子产品等级为IP 44 光学产品外壳的等级为IP66 　　 状态LED灯： 火警（红色） 故障/电源（黄/绿双色） 三、产品特点： 1）易受到建筑物结构位移的影响，造成对准偏移, 不能对烟雾进行有效探测和报警; 2）由于灰尘和飞虫, 雾汽等干扰物的存在, 容易引起干扰性报警; 3）传统对射式探测器在安装调试时需要精确对准，往往需要花费很多时间进行安装，调试及后续的日常维护; 4）传统对射式探测器在不规则的空间应用具有局限性。 5）OSID双鉴式成像感烟探测系统– 克服了传统对射式探测器的主要缺陷，为那些仅需要普通灵敏度探测的开放式空间提供可靠的，高性价比的保护方案。 6）OSID的系统包括一个成像器(一个宽视场的类似于摄像机的装置)，和一个或多个在被保护区域内装在对面墙上进行对准的有线或电池供电的发射器。发射器向成像器传送双波段对射式红外和紫外光束信号。 　

安装使用 FIERWAY5000探测器具有突破性的优点。在同类产品中安装最便捷，操作最简单。每个探测器只需不到5分钟即可完成光束对准调节。 完整的系列安装配件（包含通用安装支架）可供选择。这样可以极大地提高安装方式的灵活性。 探测器与控制器连接后，使用Easifit定位系统启动内置激光，可以迅速准确地确定反射棱镜的安装位置。一旦内置激光被用于粗对齐光束，自动对齐功能就会执行，并将光束引致最佳的位置上。3   技术指标 工作电压：14~28VDC 工作电流（恒定值）低电流模式，1个探测器：8~12mA 工作电流（恒定值）每增加1个探测器：1.8~2.2mA 工作电流（恒定值）高电流模式，1-4个探测器：48~52mA 探测长度（间隔）：8~100m 探测器偏离光束对准最大允许角度：±3.5 Deg 光速波长：850nm 工作温度：-10~55 Deg C 储存温度：-40~85 Deg C 相对湿度：5%~95%RH 触点电压—报警及故障继电器（VFCO）：0.1~36VDC 触点电流—报警及故障继电器（VFCO）：0.1~100mA 电缆长度—系统控制器与探测器之间（阻燃屏蔽双芯线） 外壳阻燃等级：UL94V0 欧盟CPD认证参考号：0832-CPD-0565 美国UL认证文件：S3417

一、TMU产品简介：   TMU设备内环境监控装置采用嵌入式CPU和搞精度AD芯片，装置可接入开关量、模拟量、实现了设备的智能管理，支持TCP/IP、MODBUS协议，通过后台进行网络安全管理。TMU设备环境监控装置安装于设备内部，实现电压、电流、开关状态、温度、湿度、门位、防盗等采集和处理的功能。TMU为数据中心、云计算、核电、地铁、机场、石油石化、钢铁、市政配电等设备提供采集和监控服务，也可提供给设备生产商和需求用户使用。   二、TMU设备内环境监控装置功能：   1、驱潮控温功能；   2、兼容扩展的通讯功能；   3、环境量检测（烟感、水浸、温度、湿度、照明、红外传感器）；   4、LCD显示（选配）；   5、参数设置功能；   6、开关量输入/输出；   7、告警和历史记录功能；   8、基于物联网的设备管理功能；   三、技术参数：   1、供电电源：AC220V 10% 50Hz   2、温度控制范围：-40°C~55°C(寒冷地区配置加热器)   3、温度控制精度1°C   4、湿度控制范围：10%RH~98%RH   5、凝露启控：93%RH（也可由用户指定）   6、输出接点：阻性AC220V 3A   7、三防功能（TH）：防含有酸、碱、盐的气体   8、加热功率：100W   四、应用场所：   TMU为数据中心、云计算、核电、地铁、机场、石油石化、变电站、钢铁、市政配电等设备提供采集和监控服务，也可提供给设备生产商和需求用户使用。
