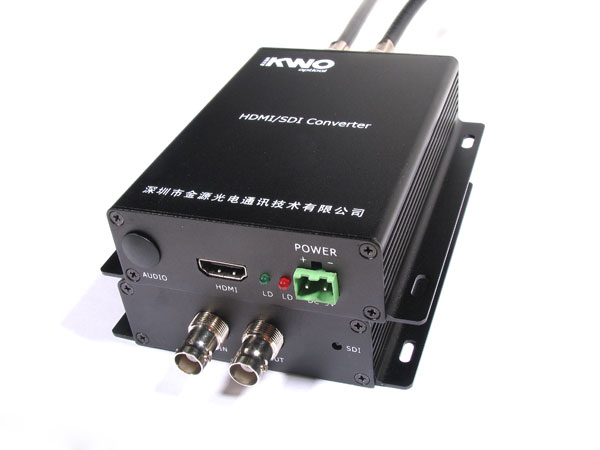

深圳金源光电HDMI延长器 (kwo-HD018)   【产品名称】HDMI延长器 【产品型号】KWO-HD018 【产品视图】   【产品特点】 超清晰HDMI数字信号视频传输，图像效果清晰自然，产品延长距离远，显示画面无延时，可以广泛应用于计算机领域和监控、大屏幕广告、多媒体教学系统等多种场合，传输距离最远达120米，3G(1080p 60HZ)可以达到70米抗干扰能力强。 ◆支持PC端的HDMI接口； ◆支持HDMI1.3 ◆兼容HDCP 1.2 协议 ◆支持3D ◆支持视频输入: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i ◆信号传输 :一条同轴电缆（推荐使用）替代HDMI线，接受器和发射 器之间线缆最长可达120米 ◆支持视频输出 : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i ◆支持 CEC ◆支持音频格式: DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD 48k音频都可以的 ◆ LED显示灯 : 当电源或者延长器工作时，相关的LED灯会变亮 ◆无信号损失 ◆安装简单 ◆外置DC5V/2A的电源适配器 【连接与操作】 1、用一根 HDMI 1.3 的线缆将信号源与延长器的发射端连接起来，线缆最长可以达5米 2、用一根 HDMI 1.3 线缆将信号端与延长期的接受端连接起来，线缆最长可达5米 3、用一条同轴电缆（推荐使用）来代替HDMI线将延长器的发射端和接收端连接起来，最长可传输120米 4、将5V电源接到延长器上，对延长器供电。 【产品规格】 产品型号 kwo-HD018 最大连接距离 120米 HDMI 输入 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持音频格式输入 DTS-HD/ Dolby-trueHD/ LPCM7.1 /DTS/ Dolby-AC3/ DSD 48k HDMI 输出 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持音频格式输出 DTS-HD/ Dolby-trueHD/ LPCM7.1/ DTS/ Dolby-AC3/ DSD 最大传输速率 5.1Gbps 输入视频信号 0.5~1.5Volts p-p 输出DDC信号 5Volts p-p (TTL) 输入或者输出 HDMI1.3 线缆长度≤20m，使用 AWG26 标准HDMI 1.3规格的线缆 最大工作电流 400mA 电源适配器规格 交流输入 (50HZ, 60HZ) 100V-240V; 直流输出5V/2A 工作温度范围 -15 to +55℃ 工作湿度范围 5 to 90%RH (No Condensation) 尺寸(长*宽*高) 72X69X25 (cm) 重量 0.37kg

功能 ◇ 在符合SMPTE259M标准的SDI数字视频信号里解嵌出符合SMPTE272M标准的嵌入式数 字音频，包括两路立体声音频，并将该数字音频信号转换成模拟音频信号 ◇ 对SDI数字视频作均衡、驱动后输出 输入输出信号 ◇ 1个SDI数字视频输入信号： 75欧姆的阻抗 连接器为BNC 对输入的SDI信号作最多达350米的自动均衡 视频输入幅度：Vp-p=800mV ◇ 1个SDI数字视频输出信号： 75欧姆的阻抗 连接器为BNC 本信号是输入信号均衡后再经过驱动的输出 SDI数字输出的距离能达到100米 在75ohm负载上输出幅度Vp-p=800mV ◇ 2个立体声模拟音频输出： 每个立体声包括2个模拟输出（左右声道） 模拟音频采样率为48K 分辨率为24位 过采样频率为6.144M 板卡供电 ◇ +12V和-12V供电和+5V供电 人机接口 ◇ 有LED指示设备工作情况 机械特性 ◇ 板卡采用欧式插卡形式，与背板连接采用欧式接插件，保证板卡的机械与电 气连接的稳定可靠 说明 ◇ 解嵌器和加嵌器使用同样机箱 尺寸 ◇ 19寸标准宽度，高度3U，深度：230mm 机械特性 ◇ 槽位采用欧式插槽结构，板卡与背板连接采用欧式接插件，保证板卡的机械与电 气连接的稳定可靠 槽位个数 ◇ 10个，可插入10片解嵌卡或加嵌卡 电源类型 ◇ 开关电源 输入电压 ◇ AC110~240V 输入电流 ◇ 4~2A 输入频率 ◇ 47~63Hz 输出 ◇ +5V，20A ◇ +12V，2.5A ◇ -12V，2.5A 最大输出功率 ◇ 160W

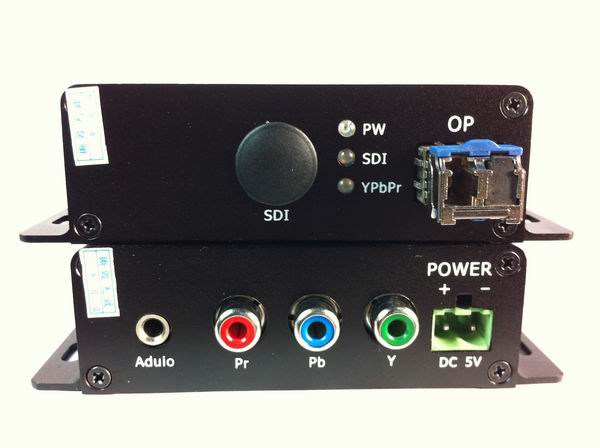

金源光电有限公司自主生产研发了Ypbpr分量视频光端机，该YUV分量视频光端机可以实现在1芯光纤上传输1路分量视频,10位数字视频编码和无压缩传输技术,该YUV分量视频光端机广泛应用于工业监控以及大型会场等计算机视频传输。此分量视频光端机同时可选2路音频、1路RS232数据、1路开关量。 1、Ypbpr分量视频光端机性能特点 在1芯光纤上传输1路计算机YUV分量视频，单模传输距离可达80公里。 10位数字视频编码和无压缩传输技术 应用于工业监控以及大型会场等计算机视频远距离传输需要 严格的物料选择和质量控制确保产品高品质和高可靠 电源和其它参数指示LED可监视系统状态 紧凑的尺寸 优异的性价比 SMT表面贴装技术 同时可以支持4U机箱、1U机箱和独立式结构 低功耗和即插即用的免调试安装 2、分量视频光端机规格参数 视频 YPbPr输入可设置为：480p、720p、1080i\1080p 通道数量:1 视频规格:3BNC 输入电平:1Vp-p 输出电平:1Vp-p 带宽 （-3 dB）:300MHz 数码位宽:10bit 分辨率:VGA 640x480 60、70、75、85Hz SVGA 800x600 60、70、75、85Hz XGA 1024x768 60、70、75、85Hz SXGA 1280x1024 60、70、75、85Hz 接口:HD-15（DVI、HDMI可选） 分量视频光端机电源及环境指标 独立式功率:5W 插卡式功率:5W 电源适配器:220VAC to 12VDC/1A 工作温度范围:-40°C to +70°C 相对湿度:< 95% （无冷凝） 分量视频光端机电源及环境指标 独立式尺寸 （mm）:184L x 140W x 45H 插卡尺寸 （mm）:260L x 173W x 40H 独立式重量 （kg）:2.0 插卡重量 （kg）:1.5 分量视频光端机光学参数 波长:1310/1550nm 光纤类型:单模 最大链路损耗:12dB（更大可选） 输出光功率:–5 ~ –10dBm 接收灵敏度:-18dBm 连接器lC/PC （SC 或 ST 可选） 3、分量视频光端机应用场合 电视演播 现场转播 4、YUV分量视频光端机典型应用 4、搜索关键词 光端机、视频光端机、数字视频光端机、数据光端机、广播级视频光端机、SDI数字标清光端机、ASI数字标清光端机、TS流光端机、HD-SDI数字高清光端机、机、高清分量视频光端机；YPBPR光端机、YPBPR分量光端机； 　YPbPr（包含SPDIF）-HDMI转换器是一个将模拟视频信号转换成数字HDMI信号的产品，可以将传统影音设备的模拟输出YPbPr信号进行数字转换后在最新的HDMI显示设备上播放出来。该转换器同时转换视频及数字SPDIF音频，以形成一完整的HDMI影音输出 产品特性 模拟信号-数字信号的转换功能（HDMI信号源功能） 音频转换功能 充许将YPbPr信号转换到HDMI YPbPr转换HDMI 轻松地连接到VGA及音频接收设备 支持高清视频，优质、清晰、高达1080p的HDTV分辨率 1920x1200的计算机分辨率可轻松获得 完全支持HDMI1.3 安装快捷，操作简单 兼容HDCP

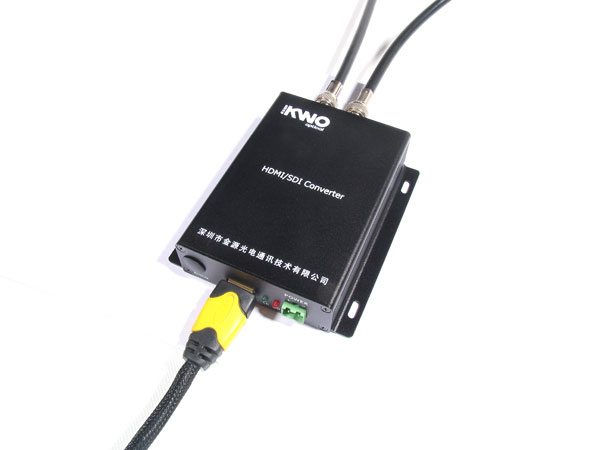

深圳金源HDMI 转SDI,HDMI To SDI, HDMI 转3GSDI KW6052是一款将HDMI信号转换为SDI信号的专用设备,其集成HDMI接收器,SDI编码器,可方便的将HDMI信号转为SDI信号. 功能介绍 　　高清HDMI-HD SDI转换器是一款专用于单路高清数字分量串行接口HDMI信号转换为(HD-SDI和3G-SDI)信号的设备。该设备集成SDI 接收器及HDMI 调制器，可方便的将HDMI信号转为HD-SDI信号，同时会将HDMI所带音频信号分离转换后嵌入到SDI 信号中，以实现声音及图像同步传输。 SDI SDI接口是数字串行接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。 HDMI HDMI，高清晰度多媒体接口(英文：High Definition Multimedia Interface)是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。 　　 应用领域 　　广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。 规格参数 1.SDI格式输出: SD SDI　HD SDI　3G SDI 270M b/s, 625/25 PAL, 525/30 NTSC 1.485G b/s, 720P 23.98/24/25/29.97/30/50/59.94/60Hz 1.485G b/s, 1080i50Hz,1080i59.94,1080i60Hz 3G b/s, 1080p 23.98/24/25/29.97/30/50/60 2.SDI 格式兼容: SD, HD, 3G 输出格式支持 兼容SMPTE-259/274/296/372/424/425/292 3.HDMI/DVI输入: HDMI 1.2/1.3 HDMI 带宽24bit, 30bit. 480i, 576i, 720P, 1080i, 1080P 标准的HDMI-A 接口 4.SDI输出: 2路SDI 旁通输出 5.音频输出: SDI 内嵌8通道伴音 24 bit 位宽 2通道模拟音频差分输出（可选） 6.信号指标: 阻抗75欧姆 直流电平偏移为 0V±500mv 信号电平为800mv±10% 反射损耗 SD-SDI为13db以下 HD-SDI为10db以下 上升下降时间 SD-SDI为 400ps 到1500ps HD-SDI小于270ps 上升下降时间差小于10% 抖动小于0.2UI p-p 7.电源规格： 5V直流电源,　最大电流2000MA   主要的功能特点 性能非常先进，输入端支持目前应用最广泛的HDMI1.3版本，并同时向下兼容HDMI1.2及HDMI1.1及以下版本，输出端支持目前业内最高端的3G SDI信号及1.485G SDI高清信号，并同时兼容各类SD-SDI信号。 　画质输出效果一流，完全满足广电播出机房及非编系统的专业要求。 　　针对广电播出机房24小时不间断运营环境，方案从设计到元器件选型及生产工艺等环节都特别强调稳定性，能满足7天*24小时运行的要求

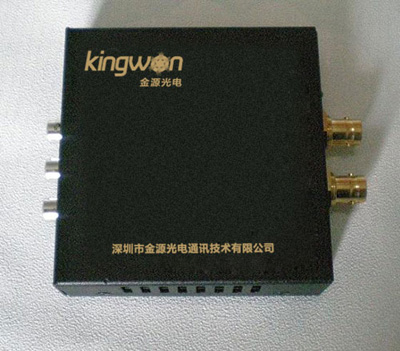

深圳金源YPbPr 转HDSDI,分量转HD-SDI KW6050是一款专用于YPbPr信号转换为HD SDI信号的设备。设备集成YPbPr接收器及SDI调制器，可方便的将高清YPbPr信号转为SDI信号。 1.KW6050外观照片     2.KW6050接口照片 4.支持信号列表     序号 分辩率 分类 信号 备注 1 1080I @60HZ 中速 YPBPR   2 1080I @50HZ 中速 YPBPR   3 1080P @30HZ 中速 YPBPR   4 1080P @25HZ 中速 YPBPR   5 1080P @24HZ 中速 YPBPR   6 720P @60HZ 中速 YPBPR   7 720P @50HZ 中速 YPBPR   8 480I @60HZ 低速 YPBPR   9 576I @50HZ 低速 YPBPR   10 PAL 低速 CVBS   11 NTSC 低速 CVBS

深圳金源VGA转HD-SDI,RGBHV转SDI KW6042是Kingwon继KW6012/KW6022/KW6032后的一款新产品,KW6042体积小,功耗低,具备KW6022/KW6032的基本功能,同时支持最高分辩率到1080P 60HZ. .产品外观图     .SDI： 　　SDI接口是数字串行接口(serial digital interface)的首字母缩写。 串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。 .VGA： 　　VGA接口是一种D型接口，属于模拟信号，上面共有15针孔，分成三排，每排五个。 其中，除了2根NC(Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰峰值电压为1V。 VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。 常见VGA接口设备有：电脑显卡，显示器，VGA矩阵，VGA分配器，VGA切换器,RGBHV矩阵。RGBHV矩阵切换器，VGA显示器、VGA采集卡等。 　　应用领域 　　广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。 　　规格参数 　　1. 视频输入信号：高清数字分量串行接口(SDI)信号 　　支持SDI输入格式 　　o 720p24, 25, 30, 50 & 60 1280*720 　　o 1080i50 & 60 1920*1080 　　o 1080p24, 25, 30, 50 & 60 1920*1080 　　2. 视频输出信号：一路VGA+含复合音频输出 　　3. 输入音频信号：复合声音 　　4. 最大工作电流：500mA 　　5. 电源适配器规格：交流输入(50HZ, 60HZ) 100V-240V;输出: DC5V/2A 　　6. 工作温度：(-15 to +55℃) 　　7. 工作湿度：5 to 90%RH (无冷凝) 　　8. 尺寸(长*宽*高) ：117×86×33 (mm) 　　9. 重量：200g 　　连接与操作： 　　1. 将带SDI接口输出的信号源连接到此设备的SDI接口输入端。 　　2. 通过一根VGA线，把转换器输出口与终端显示设备连接。 　　3. 把DC 5V/2A的电源与转换器连接起来。 　　特点： 　　1. 支持HD-SDI 和3G-SDI 　　2. 支持全高清1080P@60Hz 　　3. 分辨率自动识别 　　4. 一路SDI输出 　　5. 音频和图像同步输出 　　6. 安装简单方便

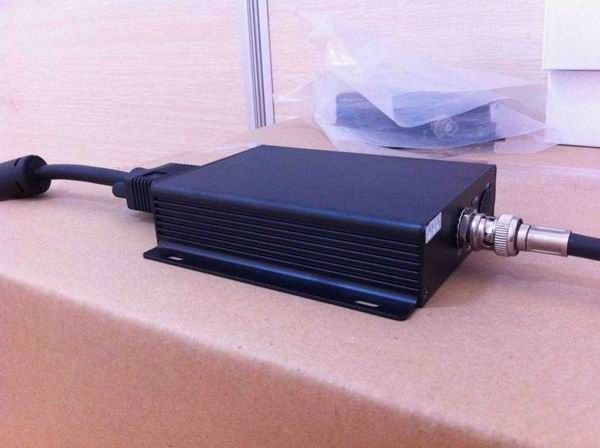

深圳金源HDSDI转VGA,SDI转RGBHV 深圳金源HDSDI转VGA,SDI转RGBHV,能让高清节目在普通电脑显示器上显示.让高清HDSDI信号上普通电视墙,拼接屏,变的轻松简单,不在需要更换以前的显示设备. .SDI： 　　SDI接口是数字串行接口(serial digital interface)的首字母缩写。 串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。 　　VGA： 　　VGA接口是一种D型接口，属于模拟信号，上面共有15针孔，分成三排，每排五个。 其中，除了2根NC(Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰峰值电压为1V。 VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。 常见VGA接口设备有：电脑显卡，显示器，VGA矩阵，VGA分配器，VGA切换器,RGBHV矩阵。RGBHV矩阵切换器，VGA显示器、VGA采集卡等。 　　应用领域 　　广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。 　　规格参数 　　1. 视频输入信号：高清数字分量串行接口(SDI)信号 　　支持SDI输入格式 　　o 720p24, 25, 30, 50 & 60 1280*720 　　o 1080i50 & 60 1920*1080 　　o 1080p24, 25, 30, 50 & 60 1920*1080 　　2. 视频输出信号：一路VGA+含复合音频输出 　　3. 输入音频信号：复合声音 　　4. 最大工作电流：500mA 　　5. 电源适配器规格：交流输入(50HZ, 60HZ) 100V-240V;输出: DC5V/2A 　　6. 工作温度：(-15 to +55℃) 　　7. 工作湿度：5 to 90%RH (无冷凝) 　　8. 尺寸(长*宽*高) ：117×86×33 (mm) 　　9. 重量：200g 　　连接与操作： 　　1. 将带SDI接口输出的信号源连接到此设备的SDI接口输入端。 　　2. 通过一根VGA线，把转换器输出口与终端显示设备连接。 　　3. 把DC 5V/2A的电源与转换器连接起来。 　　特点： 　　1. 支持HD-SDI 和3G-SDI 　　2. 支持全高清1080P@60Hz 　　3. 分辨率自动识别 　　4. 一路SDI输出 　　5. 音频和图像同步输出 　　6. 安装简单方便
