产品详细
供应HDMI 转SDI 金源光电HDMI 转SDI HDMI 转3GSDI
- 型号：
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
深圳金源HDMI 转SDI,HDMI To SDI, HDMI 转3GSDI

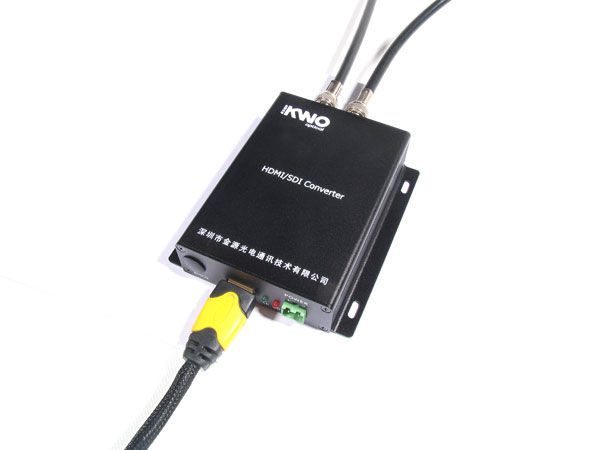

KW6052是一款将HDMI信号转换为SDI信号的专用设备,其集成HDMI接收器,SDI编码器,可方便的将HDMI信号转为SDI信号.
功能介绍
高清HDMI-HD SDI转换器是一款专用于单路高清数字分量串行接口HDMI信号转换为(HD-SDI和3G-SDI)信号的设备。该设备集成SDI 接收器及HDMI 调制器，可方便的将HDMI信号转为HD-SDI信号，同时会将HDMI所带音频信号分离转换后嵌入到SDI 信号中，以实现声音及图像同步传输。
SDI
SDI接口是数字串行接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。
HDMI
HDMI，高清晰度多媒体接口(英文：High Definition Multimedia Interface)是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。
应用领域
广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。
规格参数
1.SDI格式输出:
SD SDI HD SDI 3G SDI
270M b/s, 625/25 PAL, 525/30 NTSC
1.485G b/s, 720P 23.98/24/25/29.97/30/50/59.94/60Hz
1.485G b/s, 1080i50Hz,1080i59.94,1080i60Hz
3G b/s, 1080p 23.98/24/25/29.97/30/50/60
2.SDI 格式兼容:
SD, HD, 3G 输出格式支持
兼容SMPTE-259/274/296/372/424/425/292
3.HDMI/DVI输入:
HDMI 1.2/1.3
HDMI 带宽24bit, 30bit.
480i, 576i, 720P, 1080i, 1080P
标准的HDMI-A 接口
4.SDI输出:
2路SDI 旁通输出
5.音频输出:
SDI 内嵌8通道伴音
24 bit 位宽
2通道模拟音频差分输出（可选）
6.信号指标:
阻抗75欧姆
直流电平偏移为 0V±500mv
信号电平为800mv±10%
反射损耗
SD-SDI为13db以下
HD-SDI为10db以下
上升下降时间
SD-SDI为 400ps 到1500ps
HD-SDI小于270ps
上升下降时间差小于10%
抖动小于0.2UI p-p
7.电源规格：
5V直流电源, 最大电流2000MA
主要的功能特点
性能非常先进，输入端支持目前应用最广泛的HDMI1.3版本，并同时向下兼容HDMI1.2及HDMI1.1及以下版本，输出端支持目前业内最高端的3G SDI信号及1.485G SDI高清信号，并同时兼容各类SD-SDI信号。
画质输出效果一流，完全满足广电播出机房及非编系统的专业要求。 针对广电播出机房24小时不间断运营环境，方案从设计到元器件选型及生产工艺等环节都特别强调稳定性，能满足7天*24小时运行的要求
