RS232/RS485信号转模拟信号  隔离D/A转换器  产品特点：● 低成本、小体积模块化设计●  RS-485/232接口，隔离转换成标准模拟信号输出● 模拟信号输出精度优于 0.2%● 可以程控校准模块输出精度● 信号输出 / 通讯接口之间隔离耐压3000VDC ● 宽电源供电范围：8 ~ 32VDC● 可靠性高，编程方便，易于安装和布线 ● 用户可编程设置模块地址、波特率等● 可设置成主机来读取产品数据实现远程采集● 支持Modbus RTU 通讯协议 典型应用：● 标准模拟信号输出● 智能楼宇控制、安防工程等应用系统●  RS-232/485总线工业自动化控制系统● 工业现场控制信号隔离及长线传输● 设备运行调试与控制● 传感器信号的远程传输及信号还原● 工业现场执行器数据给定● 医疗、工控产品开发●  4-20mA信号输出 产品概述：AOT-232/485系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。AOT-232/485系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只AOT-232/485系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。AOT-232/485系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。AOT-232/485系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。               图1    AOT-232/485 产品原理框图AOT-232/485功能简介：AOT-232/485 信号隔离D/A转换模块，可以用来输出一路电压或电流信号，也可以用来输出两路可以共地的电流或电压信号。 1、 模拟信号输出12位输出精度，产品出厂前所有信号输出范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输出量程请看产品选型，输出两路信号时两路输出选型必须相同。2、 通讯协议通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。数据格式：10位。1位起始位，8位数据位，1位停止位。通讯地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。       3、 抗干扰可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。 产品选型：AOT – RS  □   U(A)  - □   通讯接口                                         输出电压或电流信号值485： 输出为RS-485接口                          U1：0-5V           A1：0-1mA232： 输出为RS-232接口                          U2：0-10V          A2：0-10mA  U3：0-75mV         A3：0-20mA                                                   U4：0-2.5V          A4：4-20mA                                                                           U5：0-±5V          A5：0-±1mA                                                    U6：0-±10V         A6：0-±10mA                                                   U7：0-±100mV       A7：0-±20mA                                                  U8：用户自定义     A8：用户自定义           选型举例1： 型号：AOT-485-A4   表示RS-485接口，4-20mA信号输出选型举例2： 型号：AOT-232-U1   表示RS-232接口，0-5V信号输出  AOT-232/485通用参数：(typical @ +25℃，Vs为24VDC)输出类型：  电流输出 / 电压输出精    度：  0.2%输出失调：  电流输出 ±0.5 uA/℃  ，电压输出 ±0.1 mV/℃温度漂移：  ±20 ppm/℃ (±30 ppm/℃, 最大)输出带载能力：电流输出    350Ω (4-20mA/0-20mA/0-±20mA电流输出)                            电压输出    10mA(0-5V/0-10V/0-±5V电压输出)通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议             波特率（2400、4800、9600、19200、38400bps）可软件选择地址（0～255）可软件选择通讯响应时间：100 ms 最大 工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路               功率消耗：    小于1.5W工作温度：    - 45 ~ +80℃          工作湿度：   10 ~ 90% (无凝露)存储温度：   - 45 ~ +80℃               存储湿度：   10 ~ 95% (无凝露)                                     隔离耐压：   通讯接口 / 输出  之间：  3KVDC，1分钟，漏电流 1mA             其中通讯接口和电源共地。耐冲击电压： 3KVAC， 1.2/50us(峰值)外形尺寸：   106.7 mm  x  79 mm  x  25mm 引脚定义：                                                                                         引脚名 称描   述引脚名 称描   述1PW+电源正端7Out0+模拟信号0输出正端2GND电源负端 8GND1模拟信号0输出负端3INIT初始状态设置9NC空脚4D+RS-485信号正端10Out1+模拟信号1输出正端5D-RS-485信号负端11GND1模拟信号1输出负端6GND电源负端，数字信号输出地12NC空脚

概述:      热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。    AOT系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。主要特性:>>输　　入：Pt100(-200~+600℃)　(范围可选择)也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等>>输出信号：4~20mA，0~5V，0-10V 等标准信号>>辅助电源：5V、9V、12V、15V或24V直流单电源供电>>工业级温度范围: - 45 ~ + 85 ℃ >>精度等级：0.2级(FSR%，相对于温度)>>内含线性化和长线补偿功能>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离>>安装方式：DIN35导轨安装>>外形尺寸：79x69.5x25mm产品选型:                            DIN1*1  AOT-Z-T-P-V(A)         输入类型：Z温度范围：T供电电源：P输出型号：A或者V代码T代码P代码电流：A代码电压：V代码PT100Z1-20  T124VDCP10-20maA30-5VV1PT10Z20  T212VDCP24-20maA40-10VV2Cu100Z30T35VDCP3用户自定义Au1-5VV6Cu50Z40T415VDCP4用户自定义VuPt1000Z50  T5用户自定义Tu 选型举例1：输入：Pt100  温度范围：-20~100℃  供电电压：24V   输出：4-20mA 型号： DIN1*1 AOT-Z1-T1-P1-A4 选型举例2：输入：Pt1000 温度范围：0~200℃   供电电压：12V   输出：0-10V 型号： DIN1*1 AOT-Z5-T4-P2-V2   通用参数：精   度  ------- 0.2% （相对于温度）输   入  ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000,  Pt10, Cu50, Cu100等热电阻。                  订购时需选择一个温度范围来和输出相对应。输   出  ------- 标准的电压或电流信号。也可由用户自定义。响应时间 ------- ≤100mS辅助电源 ------- DC5V、9V、12V、15V、24V功    率 ------- < 1W温度漂移 ------- 50ppm/℃（典型值）负载能力 ------- 电压输出：≥ 2 kΩ电流输出：≤ 450Ω隔    离 ------- 信号输入/输出/输出/辅助电源  三隔离隔离电压 ------- 2500VDC，1分钟，漏电流 1mA耐冲击电压------- 3KV， 1.2/50us(峰值)工作温度 ------- -40 ~ +85℃存储温度 ------- -40 ~ +85℃    工作湿度 ------- 10 ~ 90% (无凝露)存储湿度 ------- 10 ~ 95% (无凝露) 产品接线图：引脚定义： Pin引脚功能Pin引脚功能1Vcc辅助电源正端7A热电阻输入A端2NC空脚8B热电阻输入B端3GND辅助电源负端9B热电阻输入B端4Out+输出信号正端10NC空脚5Out-输出信号负端11NC空脚6NC空脚12NC空脚

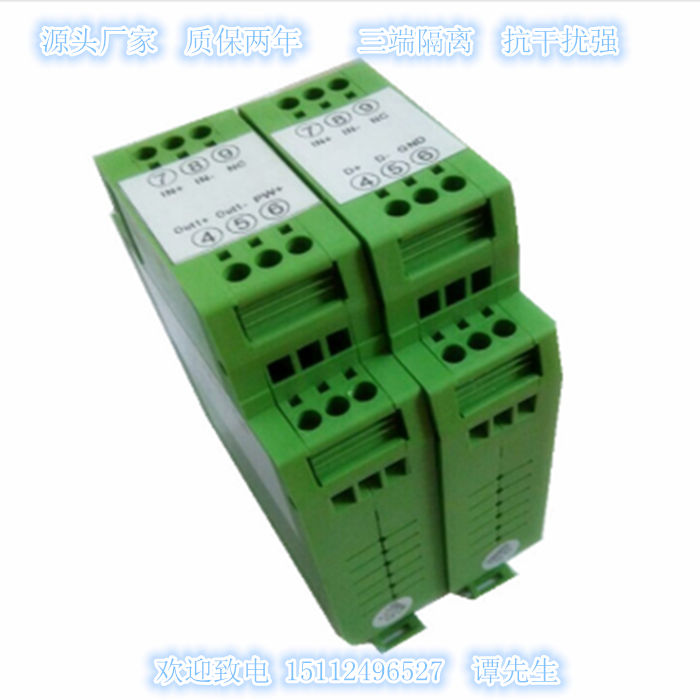

1.隔离器的概述及定义概述：奥通光耦隔离系列产品是通过模拟信号（线性光耦）隔离放大，转换按比列隔离输出一组模拟量信号，这组模拟量信号是以标准的4-20mA/0-20mA/0-10V/0-5V/1-5V等信号。隔离放大器产品线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。光耦隔离系列产品属于三端隔离产品，隔离电压3000VDC，输入信号与辅助电源隔离，辅助电源与输出隔离。信号隔离器（一进一出，一进二出）是在自动化控制系统中对各种工业信号变送、转换、隔离、传输、运算的仪表，可与各种工业传感器配合，取回参数信号，隔离变松传输，满足用户本地监视远程数据采集的需求。广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS等工业测控系统，用来完善和补充I/O插件功能，增加系统适用性和现场环境的可靠度。 2.产品特点：1.精度等级：0.1级、0.2级、0.5级。 2.0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。 3.输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。 4.  PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。5.全量程范围内极高的线性度（非线性度
