产 品 名 称： 降阻剂 产 品 型 号： XYD-01J 技 术 参 数：   降阻剂 防雷降阻剂是高科技产品，是一种非金属黑灰色粉末状的导电高分子材料。其导电率几乎达到金属导体的水平。具有高导电率、低电阻值和优异的随电流密度的上升而电阻率自动下降的负阻特性。它降阻率高、时效性长达50年以上，性能稳定、无毒、无腐蚀性，是防雷接地体降低接地电阻不可缺少的材料，同时也保护接地体免遭土壤中的酸碱腐蚀。在高山缺水地区，不用水调和稀土防雷降阻剂，直接用干粉施工，也可达到预期的降阻目的。 三、 适用范围　　防雷降阻剂适用于高土壤电阻率地区和高山缺水地区的各项防雷接地工程，如电力输变电、电气化铁路、邮电、微波、卫星通讯、电视塔、雷达、电子计算机、实验室、仓库、油库及高层建筑物等。

  产 品 名 称： 铜包钢接地棒 产 品 型 号：   技 术 参 数： 产品描述 在接地系统中，电镀铜包钢材料由于具有良好的导电性能，较高的机械强度及良好的抗腐蚀性能，已被广泛应用于接地装置中。在我国接地装置的耐腐蚀性和可靠性已引起广泛重视。采用电镀铜包钢复合材料替代镀锌扁钢或镀锌角钢做接地装置已开始普及。 电铸铜包钢接地圆线和电镀铜包钢接地扁线借鉴国外技术，采用电镀工艺生产。产品具有铜层厚、阻值低、强度高、耐腐蚀性强等优点。广泛应用于发电研和、变电站，通讯基站、机场、铁路、网络机房，石油化工、储油库等场所的防雷接地、防静电接地、保护接地等工程。 主要工艺特点 1、制造工艺独特 采用电镀生产工艺。实现铜与钢的高度结合，且外表铜层为含量99.9%电解铜分子组成，它既克服了普通生产工艺存在原电流反应的弊端。又解决了热浸边接工艺存在的铜层纯度不足及表面铜层阴阳面等弊端。  2、防腐性能优良 材料表面铜层较厚且为99.9%电解铜分子组成（平均厚度大于0.25mm),表面耐腐蚀性能,使用寿命长达30年以上.  3、导电性能更佳 由于表面铜层为99.9%电解铜分子组成，因而具有优良的导电性能。使其自身电阻低于常规材料。  4、使用范围广泛 该产品适用于不同湿度，温度及PH值的土壤条件。  5、使用安全快捷 配件齐全，使用专用连接，接头夹带安装便捷，大提高了施工效率。  6、建造成本降低 对比传统上采用纯铜材接地，成本大幅度下降。  直径(mm) 长度(m) 铜层厚度（mm） 结构形式 Ф14 1.5 0.5 标准型（B） （2.5m、1.5m） Ф14 2.5 0.5 Ф16 1.5 0.5 Ф16 2.5 0.5 Ф18 2.5 0.5 Ф18 3.0 0.5 Ф20 2.5 0.5 Ф20 3.0 0.5 Ф22 2.5 0.5 Ф22 3.0 0.5 Ф25 2.5 0.5 Ф25 3.0 0.5

 铜包钢扁钢主要技术参数： 1、铜层厚度≥0.3mm 2、抗拉强度≥600N/mm 3、平直度误差≤0.5mm/m 4、铜层可塑性：接地棒及接地圆线弯曲30度时，折角内外边缘无裂缝现象。 铜层结合度：经附着利试验，除虎口钳钳口出现剥落铜层，其余部分铜钢结合良好，为出现剥离现象。

  产 品 名 称： 非金属低阻接地模块 产 品 型 号： XYD-O2M 技 术 参 数： 非金属低阻接地模块XYD-O2M 规格尺寸：500*400*60；重量20Kg室温下电阻率≤3Ω；工频接地电阻：R单=0.16 p 非金属低阻接地模块：本产品属物理型低阻接地模块，其石墨材料对土壤亲合力极好，不腐蚀，不变性，无污染，无毒害，在潮湿水浸或深层冻土环境下电阻稳定性好，使用寿命长，适用于多点施工和复杂地形及缺水地区的接地工程，在高土壤电阻率地区，能有效降低地网接地网接地电阻，且运输方便、易安装、免维护。

   限压型一级电源保护器 TSP-B+C 25/4产 品 说 明 产品介绍： 用于低压电源设备的保护，防止电涌及直击雷的破坏，安装于LPZ 0A-1界面。依据GB 18802.1-2002/IEC 61643-1:1998-02标准，精心设计的电源I级电涌保护器（B级）。 功能特点： ※     采用密封型火花间隙技术，断后续电流能力强 ※     极低的电压保护等级 ≤1.5kV ※     双端子适合并联和串联(V形)连接 ※     多功能接线端口，可以接电线和汇流排 技术参数：   型号   TSPD-B+C25/4 货号   800 002 额定电压 (最大持续运行电压) Uc 255V 雷电冲击电流 (10/350µs) Iimp 25KA 标称放电电流 (8/20µs) In 80KA 电压保护级别 Up ≤ 1.8KV Uc 时断后续电流的能力 If 2kArms 时，32A 保险丝不跳 响应时间 tA ≤ 100ns 最大后备保险丝 (并联)   200A gL / gG 最大后备保险丝 (串联)   125A gL / gG 暂态过电压耐受能力 UT 355V / 5sec 工作温度范围 (并联) Uup -40℃…+80℃ 工作温度范围 (串联) Uus -40℃…+60℃ 接线导体截面   35mm2单股线 / 50mm2多股线 安装支架   35mm宽电气安装导轨 外壳   紫色热塑性材料，UL94-V0 安装宽度   2个标准模块 测试依据   YD/T 1235.1-2002；GB 18802.1-2002；IEC 61643-1:1998-02 认证   CE (LVD，EMC)

  精细级电源保护器 TSPD-D20RM  产 品 说 明 产品描述： 安装于 LPZ 0B-1 或更高界面，防止低压电源受到过压干扰，特别为 TT 系统3+1 电路的三相电源系统而设计。适用于总电源部分，如配电室、配电柜和其他重要场所总电源防雷保护。 依据 GB 18802.1-2002 / IEC 61643-1:1998-02 标准，精心设计的电源 II 级电涌保护器 (C 级)。 产品特点： ◎ 可插拔保护模块，方便更换维护 ◎ 通流量大，残压低，快速响应 ◎ 双重的脱扣保护装置，提供更可靠的保护 ◎ 多功能连接端口，可连接导线和汇流排 ◎ 当故障时窗口绿色跳开，并通过告警端口提供远程监察 技术参数：   型号 TSPD-D20 RM/2 TSPD-D20 RM/4 标称电压         a.c. UN 230V/440V 230V/440V 额定电压        L-N (最大持续电压) N-PE UC 275V~ 255V~ 385V~ 255V~ 标称放电          L-N 电流 (8/20)     N-PE In 5kA 5kA 5kA 5kA 最大放电          L-N 电流 (8/20)    N-PE Imax 10kA 10kA 10kA 10kA In 时电压         L-N 保护级别          N-PE UP ≤ 1.5kV ≤ 1.5kV ≤ 1.8kV ≤ 1.5kV 5kA 时电压       L-N 保护级别 UP ≤ 1.kV ≤ 1.35kV Uc 时断后续    N-PE 电流能力 If 100Arms 100Arms 响应时间       L-N                   N-PE tA ≤25ns ≤100ns ≤25ns ≤100ns 最大后备保险丝   125A gL/gG 125A gL/gG 最大后备保险丝时 短路耐受能力   50kArms 25kArms 暂态过电压 (TOV)   L-N                        N-PE UT 335V / 5sec 1200V / 200ms 385V / 5sec 1200V / 200ms 工作温区 TU -40℃...+80℃ 接线导体截面   1.5mm2~25mm2单股线 / 35mm2多股线 安装支架   35mm 宽电气安装导轨) 外壳   紫色热塑性材料， UL94-V0 安装宽度   4 个标准模块 测试依据   YD/T 1235.1-2002; GB 18802.1-2002; IEC 61643-1:1998-02 认证   CE (LVD, EMC) 远程遥信触点类型   开关转换触点 端子性能 UN/IN AC: 250V/0.5A          DC: 250V/0.1A, 125V/0.2A, 75V/0.5A 远程遥信端子导体截面   max. 1.5mm2  单股线 / 多股线

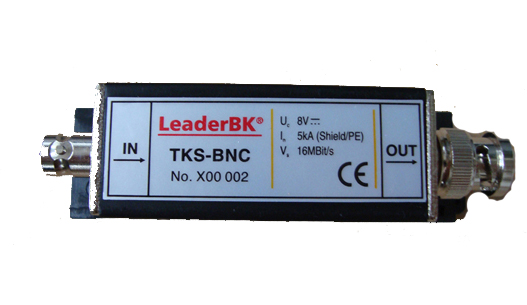

  单路视频防雷器 TKS-BNC产 品 说 明 产品介绍： 依据GB 18802.21-2004/IEC 61643-21:2000标准设计，能够可靠保护同轴电缆传输信号或视频信号设备免受过电压、操作过电压和静电放电等损害。 功能特点： ※     高放电能力，底残压 ※     多级保护，响应时间快，无干扰 ※     连接方式为BNC，安装方便 ※     核心元件全部采用国际知名品牌，更安全可靠保护设备 技术参数：     型号   TKS-BNC 5V TKS-BNC 货号   630 019(A)/630 020(B) 630 021(A)/630 022(B) 标称电压 UN 5V- -8V-/+1.5V- 额定电压 (最大持续运行电压) Uc 8V- -8V-/+1.5V- -10V-/+2.1V- 标称放电       线/屏蔽 电流 (8/20)    屏蔽/地 In 2.5kA 10kA 2.5kA 10kA 最大放电          线/屏蔽 电流（8/20）  屏蔽/地   5kA 20kA 5kA 20kA In 时电压     保护级别     线/屏蔽 Up ≤25V ≤35V 1Kv/µs时电    线/屏蔽 压保护级别  线或屏蔽/地 Up ≤13V ≤600V ≤15V ≤600V 响应时间    线/屏蔽                     屏蔽/地 tA ≤1ns ≤100ns ≤1ns ≤100ns 带宽     fG 300MHz 300MHz 最大数据传输率 R 16MBit/s 10MBit/s 连接方式    输入                    输出   BNC 屏蔽接地   间接通过火花间隙和1.5mm2、长度300mm外露引线接地 测试依据   YD/T 1542-2006;GB 18802.21-2004;IEC 61643-21:2000 认证   CE (LVD，EMC)

  三合一视频防雷器 TKS-BNC/3C  产 品 说 明 产品介绍： 主要用于监控系统电源、视频、数据控制三种线路的电涌保护，对监控设备（电源、控制器、摄像机）的保护：如高速球机、恒速球机、恒速摄像机等监控设备。广泛用于银行监控系统、小区安防系统、学校、企业、道路安全防护等监控设备。 功能特点： ※     对于电源保护绿灯表示正常工作，红灯表示故障 ※     摄像机电源、控制信号、视频信号三路综合保护 ※     通流量大、残压低 ※     响应时间快，多级保护，对传输信号干扰小 ※     体积小，便于安装 ※     核心元件全部采用国际知名品牌，更安全可靠保护设备 技术参数：   型号   TKS-BNC/3C     电源 控制 视频 货号 UN 630 300 标称电压 In 24V 12V 5V 标称放电电流 Imax 5kA 5kA 2.5kA  线/屏蔽 最大放电电流（8/20） Up 10kA 10kA 5kA  线/屏蔽 电压保护级别    tA ≤240V In时 ≤19V 1Kv/µs时 ≤25V In时 线/地 响应时间 fG ≤ns 带宽 Vs …… 2.9MHz 10MHz 数据传输速率   …… …… 16MBit/s 串联阻抗   …… 19Ω …… 插入损耗   ≤0.5dB 测试依据   YD/T 1542-2006;GB 18802.21-2004;IEC 61643-21:2000 认证   CE (LVD，EMC)

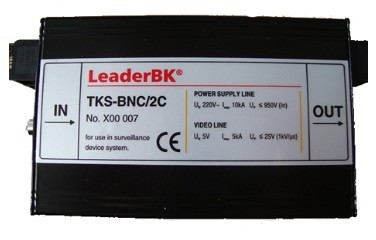

  二合一视频防雷器 TKS-BNC/2C 产 品 说 明 产品介绍： 主要用于监控系统电源、视频、数据控制三种线路的电涌保护，对监控设备（电源、控制器、摄像机）的保护：如高速球机、恒速球机、恒速摄像机等监控设备。广泛用于银行监控系统、小区安防系统、学校、企业、道路安全防护等监控设备。 功能特点： ※     对于电源保护绿灯表示正常工作，红灯表示故障 ※     摄像机电源、控制信号、视频信号三路综合保护 ※     通流量大、残压低 ※     响应时间快，多级保护，对传输信号干扰小 ※     体积小，便于安装 ※     核心元件全部采用国际知名品牌，更安全可靠保护设备 技术参数：   型号   TKS-BNC/2C       电源 视频 货号 UN 630 300     标称电压 In 24V 5V 标称放电电流 Imax 5kA 2.5kA  线/屏蔽 最大放电电流（8/20） Up 10kA 5kA  线/屏蔽 电压保护级别    tA ≤240V In时 ≤25V In时 线/地 响应时间 fG       带宽 Vs …… 10MHz 数据传输速率   …… 16MBit/s 串联阻抗   …… …… 插入损耗   ≤0.5dB     测试依据   YD/T 1542-2006;GB 18802.21-2004;IEC 61643-21:2000   认证   CE (LVD，EMC)

    4路信号防雷器 TKS-RS485/4产 品 说 明 产品介绍： BS TTY 24是保护4线的数据传输装置,按照GB 18802.21-2004/IEC 61643-21标准精心设计的。安装于LPZ 0B-2界面。 功能特点： ※     快速响应 ※     电压保护水平低 ※     直接或间接屏蔽接地 技术参数：   型号   TKS-RS485/4 货号   650 001 标称电压 UN 24V- 额定电压 (最大持续运行电压) Uc 26.8V-/18.9~ 标称电流 IL 100mA 标称放电电流 (8/20)    In 10kA In时电压      线/线 保护级别     线/地 Up ≤60V ≤700V 1Kv/µs时电   线/线 压保护级别   线/地 Up ≤36V ≤700V 响应时间    线/线                     线/地 tA ≤ 1ns ≤ 100ns 带宽     fG 10.0MHz 串联电阻/线 R 2.2Ω 寄生电容   C 1nF 工作温区 θ -40℃…+80℃ 接线导体截面   最大2.5mm2多股线 安装支架   35mm宽电气安装导轨 外壳   橙色热塑性材料，UL94-V0 测试依据   YD/T 1542-2006;GB 18802.21-2004;IEC 61643-21:2000 认证   CE (LVD，EMC)
