济南铂晶电子科技有限公司位于山东省济南市，是一家经工商行政部门批准成立的高新技术企业，专业生产电力自动化装置用电子元器件、零序电流互感器、电压互感器、电流电压变换器、传感器、电感、贴片电感及其零部件。自成立之日，公司就联合山东大学、山东工业大学科研实验室进行产品开发，始终致力于磁性敏感元器件及相关零配件的研发、生产、销售与服务。目前公司引进美国原装绕线机，高精密互感器校验仪、示波仪、检测仪等先进设备，雄厚的技术力量、完备的检测手段、精良生产设备、严格的管理模式，为产品的质量与交期奠定了坚实的基础。 　　公司主导产品为微型精密零序电流互感器、电流电压变换器（互感器）、电表专用互感器、测量保护专用互感器、霍尔传感器，产品性能稳定，通过质检部门的抽查检验。产品通过质量监督检验中心鉴定、电力工业电力系统自动化设备检验测试中心的检测，得到了用户的广泛好评，且各项技术指标皆居国内领先水平。

系列型号 主回路电流 窗口 外形尺寸 固定尺寸 Φ L1 L2 D H M1 D2 M2 CT380100 0--20A 10 91 100 28 39 3 --- ---- CT380200 0--50A 20 135 156 37 62 3 ---- ---- CT380300     0—100A 20 135 156 37 62 3 ---- --- CT380400 0—50A 20 106 121 50 57 5 ---- --- CT380500 0-100A 20 106 121 50 57 5 ---- ---- CT380600 0—200A 30 173 197 42 75 5 --- --- CT380700 0—300A 30 173 197 42 75 5 --- --- 电动机保护用三相电流互感器，性能稳定，规格齐全，抗过载能力强。该款产品是根据三相电流的平衡特性设计的一款电动机保护产品，用户可根据电动机的不同型号选用不同的产品。

济南铂晶电子科技有限公司位于山东省济南市，是一家经工商行政部门批准成立的高新技术企业，专业生产电力自动化装置用电子元器件、零序电流互感器、电压互感器、电流电压变换器、传感器、电感、贴片电感及其零部件。自成立之日，公司就联合山东大学、山东工业大学科研实验室进行产品开发，始终致力于磁性敏感元器件及相关零配件的研发、生产、销售与服务。目前公司引进美国原装绕线机，高精密互感器校验仪、示波仪、检测仪等先进设备，雄厚的技术力量、完备的检测手段、精良生产设备、严格的管理模式，为产品的质量与交期奠定了坚实的基础。 　　公司主导产品为微型精密零序电流互感器、电流电压变换器（互感器）、电表专用互感器、测量保护专用互感器、霍尔传感器，产品性能稳定，通过质检部门的抽查检验。产品通过质量监督检验中心鉴定、电力工业电力系统自动化设备检验测试中心的检测，得到了用户的广泛好评，且各项技术指标皆居国内领先水平。

济南铂晶电子科技有限公司位于山东省济南市，是一家经工商行政部门批准成立的高新技术企业，专业生产电力自动化装置用电子元器件、零序电流互感器、电压互感器、电流电压变换器、传感器、电感、贴片电感及其零部件。自成立之日，公司就联合山东大学、山东工业大学科研实验室进行产品开发，始终致力于磁性敏感元器件及相关零配件的研发、生产、销售与服务。目前公司引进美国原装绕线机，高精密互感器校验仪、示波仪、检测仪等先进设备，雄厚的技术力量、完备的检测手段、精良生产设备、严格的管理模式，为产品的质量与交期奠定了坚实的基础。 　　公司主导产品为微型精密零序电流互感器、电流电压变换器（互感器）、电表专用互感器、测量保护专用互感器、霍尔传感器，产品性能稳定，通过质检部门的抽查检验。产品通过质量监督检验中心鉴定、电力工业电力系统自动化设备检验测试中心的检测，得到了用户的广泛好评，且各项技术指标皆居国内领先水平。

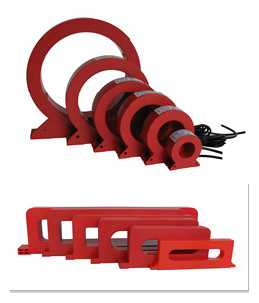

圆形互感器 我公司生产的剩余电流互感器，性能稳定、线性优、精度高，适用于各种型号的电气火灾监控设备、漏电检测、过电流检测。采用新型先进制作工艺，外形美观、体积小、安装方便。按照开窗尺寸分为：Φ25mm、Φ45mm、Φ65mm、Φ80mm、Φ100mm、Φ150mm、Φ200mm几种规格。也可按照客户的要求的尺寸定做。其它技术问题，欢迎来电咨询！！！ ●极优的平衡特性,拟合电流偏离窗口中心位置输出一致性小于0.5%。 ●高输出线性度，输出小于0.5V时,整个采样范围内线性优于±0.5%。 ●高灵敏度，分辨率可达到10mA。 ●过载电流达到50A以上；过载后恢复能力强,误差小于±0.5%。 ●极强的抗干扰能力强。 ●产品一致性好,批次一致性误差小于0.2% ●整洁漂亮的外观。 ●改善了生产工艺，重量轻同时提高了散热性能。   防火漏电用零序电流互感器选型表                 单位：mm 系列型号 主回路电流 窗口 外形尺寸 固定尺寸 单价     Φ L H W D1 M1 D2 M2   CT510100 0—63A 25 50 55 22.3 40 4 38 3   CT510200 0-100A 45 78 86 24.3 64 5 60 4   CT510300 0-160A 65 100 105 25.3 85 5 78.5 5   CT510400 0-225A 80 116 120 28.3 95 6 91.5 5   CT510500 0-400A 105 145 150 25 127 6 106 5   CT510600 0-630A 150 188 194 28 164 6 --- ---   CT510700 0-1000A 200 252 270 33 211 6 --- ---       方形互感器 该系列产品是适用于铜排安装环境、规格齐全、性能优。广泛应用于各种柜体安装，适用于漏电检测。采用新型先进制作工艺，外形美观、体积小、安装方便。按照开窗尺寸分为：100*20mm、100*25mm、142*32mm、150*20mm、182*35mm、220*45mm、300*45mm、400*80mm、260*100mm等几种规格。也可按照客户的要求的尺寸定做。其它技术问题，欢迎来电咨询。        防火漏电用零序电流互感器选型表               单位：mm   系列型号 主回路电流 窗口尺寸 外形尺寸 固定尺寸       S1*S2 L H W D M H1   CT510800 0-100A 100*20 157 50 16 145 5 4   CT510900 0-100A 100*25 174 70 24.3 160 6 10   CT511000 0-225A 150*20 206 53 20 194 5 9   CT511100 0-225A 140*35 214 81 28.3 200 6 10   CT511200 0-400A 180*35 270 85 28 255 6 10   CT511300 0-630A 220*45 310 95 28 295 6 10       260*45 350 95 28 335 6 10   CT511400 0-1000A 300*45 390 95 28 375 6 10       400*45               CT511500 0-1200A 400*80 495 155 36 --- --- ---

开合式剩余电流互感器选型表 单位：mm 系列型号 主回路电流 窗口 外形尺寸 固定尺寸 Φ L H W D1 M1 D2 M2 CTK510200 0-100A 45 78 86 24.3 64 5 60 4 CTK510300 0-160A 65 100 105 25.3 85 5 78.5 5 CTK510400 0-225A 80 116 120 28.3 95 6 91.5 5 CTK510500 0-400A 105 145 150 25 127 6 106 5 CTK510600 0-630A 150 188 194 28 164 6 --- --- CTK510700 0-1000A 200 252 270 33 211 6 --- --- 系列型号 主回路电流 窗口尺寸 外形尺寸 固定尺寸 S1*S2 L H W D M H1 CTK510900 0-100A 102*25 174 70 24.3 160 6 10 CTK511100 0-225A 142*35 214 81 28.3 200 6 10 CTK511200 0-400A 192*35 270 85 28 255 6 10 CTK511300 0-630A 232*45 310 95 28 295 6 10

根据目前市场的需求和产品的精细化发展方向，我公司最新研发了一系列可携带线路板式剩余电流互感器。该产品集普通剩余电流互感器的所有功能和信号采集与一体，在节约成本和提高产品档次方面为客户提供了支持。现把产品的使用方法和性能做个简单介绍。 一、外观 该系列产品是在普通互感器的基础上作了改进，在互感器的底部预留了线路板的安装空间，并且做到了每一款的预留相同的安装空间，使得客户可以只开发一款线路板，就可以通用整个系列。即节约了开发设计费用，又节省了安装过程中不必要的工时浪费。 二、使用功能 客户可以根据自己的要求设计线路板，该系列产品可以实现灯光报警、信号输出、取电输入的功能。可以根据不同的要求预留不同的端子输出空位。 一般是4位端子输出，两线信号输出，两线取电输入。也有6位、8位输出的。可加拨码器。 三、功用 可实现独立探测和信号输出的功能、实现灯光报警。节省安装空间和整体产品的生产成本，为客户的产品推广提供有力帮助。

圆形互感器 我公司生产的剩余电流互感器，性能稳定、线性优、精度高，适用于各种型号的电气火灾监控设备、漏电检测、过电流检测。采用新型先进制作工艺，外形美观、体积小、安装方便。按照开窗尺寸分为：Φ25mm、Φ45mm、Φ65mm、Φ80mm、Φ100mm、Φ150mm、Φ200mm几种规格。也可按照客户的要求的尺寸定做。其它技术问题，欢迎来电咨询！！！ ●极优的平衡特性,拟合电流偏离窗口中心位置输出一致性小于0.5%。 ●高输出线性度，输出小于0.5V时,整个采样范围内线性优于±0.5%。 ●高灵敏度，分辨率可达到10mA。 ●过载电流达到50A以上；过载后恢复能力强,误差小于±0.5%。 ●极强的抗干扰能力强。 ●产品一致性好,批次一致性误差小于0.2% ●整洁漂亮的外观。 ●改善了生产工艺，重量轻同时提高了散热性能。   防火漏电用零序电流互感器选型表                 单位：mm 系列型号 主回路电流 窗口 外形尺寸 固定尺寸 单价     Φ L H W D1 M1 D2 M2   CT510100 0—63A 25 50 55 22.3 40 4 38 3   CT510200 0-100A 45 78 86 24.3 64 5 60 4   CT510300 0-160A 65 100 105 25.3 85 5 78.5 5   CT510400 0-225A 80 116 120 28.3 95 6 91.5 5   CT510500 0-400A 105 145 150 25 127 6 106 5   CT510600 0-630A 150 188 194 28 164 6 --- ---   CT510700 0-1000A 200 252 270 33 211 6 --- ---       方形互感器 该系列产品是适用于铜排安装环境、规格齐全、性能优。广泛应用于各种柜体安装，适用于漏电检测。采用新型先进制作工艺，外形美观、体积小、安装方便。按照开窗尺寸分为：100*20mm、100*25mm、142*32mm、150*20mm、182*35mm、220*45mm、300*45mm、400*80mm、260*100mm等几种规格。也可按照客户的要求的尺寸定做。其它技术问题，欢迎来电咨询。        防火漏电用零序电流互感器选型表               单位：mm   系列型号 主回路电流 窗口尺寸 外形尺寸 固定尺寸       S1*S2 L H W D M H1   CT510800 0-100A 100*20 157 50 16 145 5 4   CT510900 0-100A 100*25 174 70 24.3 160 6 10   CT511000 0-225A 150*20 206 53 20 194 5 9   CT511100 0-225A 140*35 214 81 28.3 200 6 10   CT511200 0-400A 180*35 270 85 28 255 6 10   CT511300 0-630A 220*45 310 95 28 295 6 10       260*45 350 95 28 335 6 10   CT511400 0-1000A 300*45 390 95 28 375 6 10       400*45               CT511500 0-1200A 400*80 495 155 36 --- --- ---

我公司生产的剩余电流互感器，性能稳定、线性优、精度高，适用于各种型号的电气火灾监控设备、漏电检测、过电流检测。采用新型先进制作工艺，外形美观、体积小、安装方便。按照开窗尺寸分为：Φ25mm、Φ45mm、Φ65mm、Φ80mm、Φ100mm、Φ150mm、Φ200mm几种规格。也可按照客户的要求的尺寸定做。其它技术问题，欢迎来电咨询！！！ 防火漏电用零序电流互感器选型表                 单位：mm 系列型号 主回路电流 窗口 外形尺寸 固定尺寸 单价     Φ L H W D1 M1 D2 M2   CT510100 0—63A 25 50 55 22.3 40 4 38 3   CT510200 0-100A 45 78 86 24.3 64 5 60 4   CT510300 0-160A 65 100 105 25.3 85 5 78.5 5   CT510400 0-225A 80 116 120 28.3 95 6 91.5 5   CT510500 0-400A 105 145 150 25 127 6 106 5   CT510600 0-630A 150 188 194 28 164 6 --- ---   CT510700 0-1000A 200 252 270 33 211 6 --- ---
