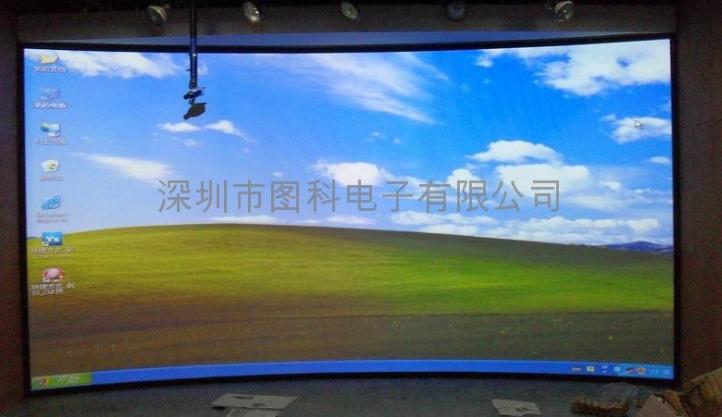

图科TK-RH边缘融合处理器TK-RH系列边缘融合产品介绍一、功能概述TK-RH系列边缘融处理器是专业的高端图形处理设备,专为大屏幕投影无缝拼接系统而设计，内置多画面图形拼接处理器和融合带生成装置，集视频多窗口处理技术和边缘融合技术、弧形较正为一体，在一台控制器上实现视频多窗显示、边缘融合、弧形较正、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。TK-RH系列边缘融合图像处理器具备了图像融合所需的所有处理功能。主要包括融合带的自动生成、融合边带的特性处理、弧形较正、相邻投影设备的色差匹配等功能。TK-RH系列边缘融合图像控制器可以支持多路视频信号、VGA、HDMI、YPBPR信号输入，支持M*N的无缝拼接显示，能实现多路信号的开窗口显示、窗口任意漫游、窗口大小任意缩放、视频与计算信号的任意叠加的等功能。TK-RH系列边缘融合图像控制器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。TK-RH系列边缘融合图像控制器支持任意规模的输入和输出，可根据需要预先自由配置。对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终转换为固定的1024×768/60Hz、1400*1050/60HZ或者1920*1080/60HZ的DVI或者VGA格式输出TK-RH系列边缘融合图像控制器，采用纯硬件设计，不需要操作系统支持，上电即可工作，启动时间小于5秒钟，稳定性高。动态图象自然流畅、清晰艳丽,成本低。特点介绍1、自生成融合带TK-RH系列边缘融合图像控制器根据无缝拼接和显示的特性， 自生成融合所需要的重复数据带，在不同投影显示单元之间构筑融合所需要的叠加重复显示区域。根据产品的特性，融合带的宽度范围为1至1920个像素点可选,融合带最大宽度为1920像素；2、融合带处理融合边带处理功能主要实现数字光学拼缝消融，TK-RH系列边缘融合图像控制器内置多种伽马渐变曲线模式，同时也支持用户自定义模式，用户可以根据自主的需求，在256级范围内进行调整。3、自动色彩均衡自动色彩均衡功能可消除投影设备间的颜色和亮度差异，保证投出的大画面色彩均一、亮度一致。4、图像矫正功能：具有网格式和全动式图像矫正功能，使安装调试过程中投影图象的失真情况得以解决；5、先进的纯硬件设计架构与基于计算机的融合处理器方案不同，TK-RH系列采用了纯全硬件信号处理和总线架构模块设计。处理器内部无CPU、内存、硬盘,不需要操作系统支持，上电即可工作，开机时间少于5秒,用户可直接硬开机和关机,启动迅速, 满足每周七天、每天24小时的工作需求,系统稳定可靠。6、窗口控制TK-RH系列边缘融合图像控制器可以实现窗口的画外画平铺，叠加，漫游，,缩放，任意移动等功能。a画外画平铺模式—多路或者部分信号以任意矩形显示格式全屏或非全屏显示在背景底图上显示,显示画面之间没有任何重叠；b画中画模式—在高清背景信号上，其他信号采用开窗口平铺显示；c叠加模式—各窗口之间相互部分或者全部覆盖；d模式—在做画中画叠加模式时,可以通过控制软件设定上一层显示窗口的透明度,可观察到上层窗口显示的通道信号同时,也可以直观看到下层信号的完整画面.e缩放和位移—可以通过控制软件调节窗口,可以使窗口任意大小和拖放到任意位置；7、支持超过分辨率文档高清显示融合机器可以支持对2048×768、3072×768、4096X768、3840X1080等超过分辨率的DVI信号输入，实现信号点对点无损显示,如下图三通道输入3072*768的DVI信号；控制软件融合控制器采用新一代可视化、所见即所得操控软件,该软件整合拼接控制和窗口控制为一体,可以方便完成对场景的预设、调用、窗口的控制、信号通道选择,隐含矩阵控制等功能。具体功能见软件操作说明书。

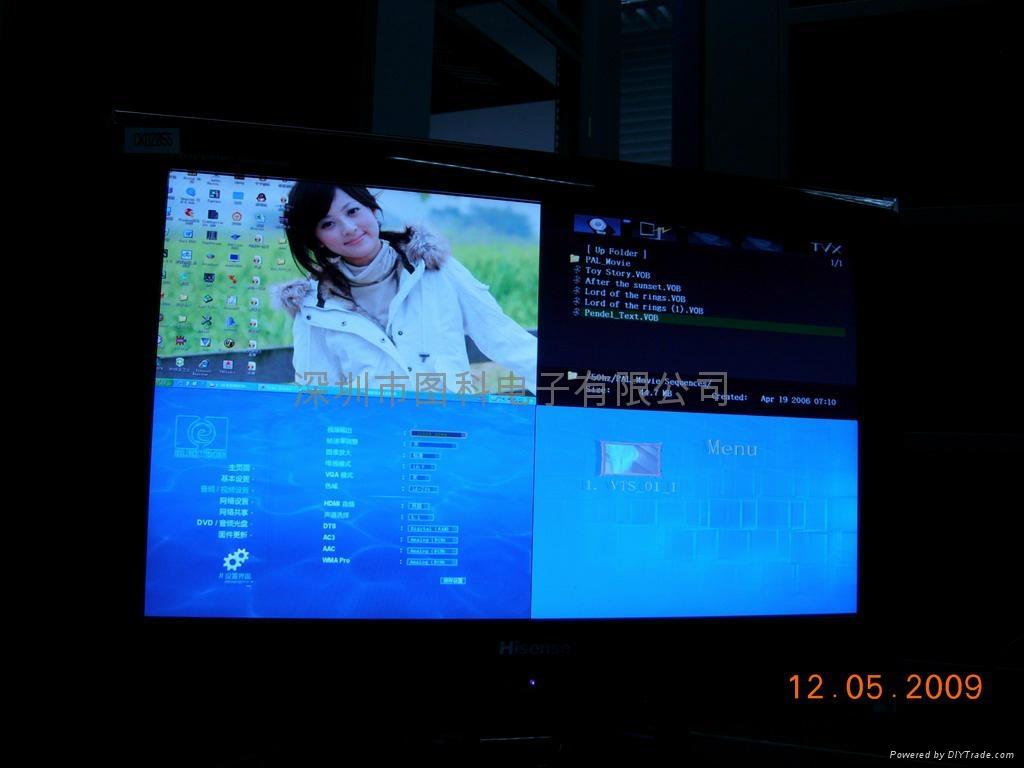

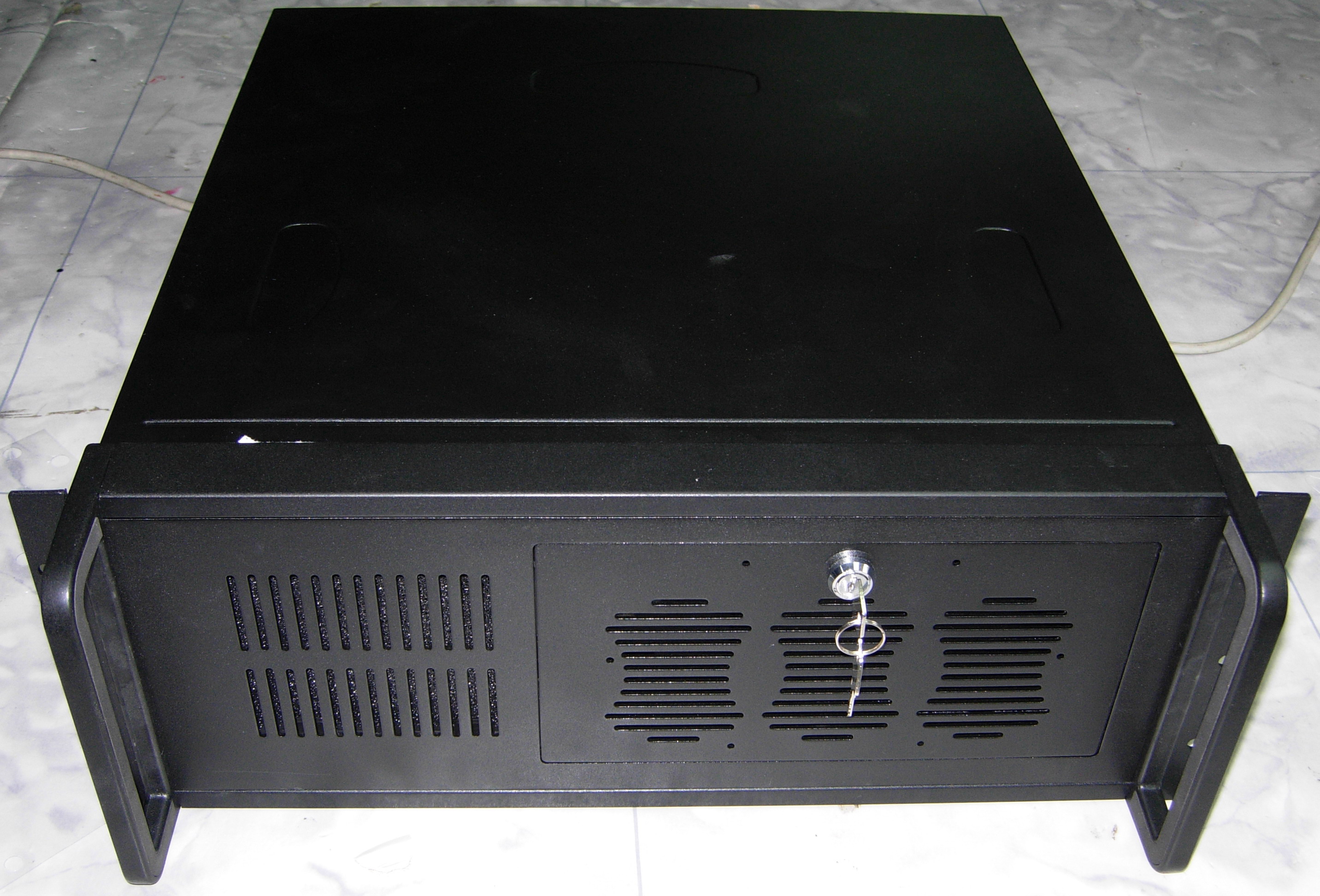

TK-PL系列拼接处理器 概述： TK-PL系列拼接处理器是深圳图科电子公司推出的全新一代高性能硬件式拼接处理器,采用专利技术硬件设计,可以多块显示器件上面显示高清晰度背景图片,同时接受并处理多路VGA、复合视频、HDMI、DVI等多路视频图形信号,实时传送到整个显示单元,组成高清晰显示的大屏幕拼接墙。 TK－PL拼接处理器在具备市场普通外置拼接处理器拼接显示、多画面显示、开窗、叠加、漫游功能外，同时以其独特的先进技术实现大屏拼接字幕的叠加、通过PC或者手机等移动设备实现WEB无线控制、画面回显监控大屏显示内容、用户随意更换或叠加底图、单屏同时开48个窗口等市场独有的功能。 TK-PL系列拼接处理器，以其卓越的图像处理功能和超强的稳定性，现已广泛应用在政府、军队、矿场、会议、安防监控等各个行业和领域，并得到用户的一至好评。 TK-PL拼接处理器的特点概述： 1. 支持复合视频、VGA、HDMI、DVI等多种信号输入，HDMI或DVI信号输出； 2. 支持画面全屏拼接显示、多画面同时显示，支持开窗、叠加、漫游功能，单屏可以最多支持48个窗口,多屏可同时支持48 X N个窗口； 3. 高清滚动字幕特效功能，字体、颜色、大小、滚动速度及方向等都可灵活选择； 4. 支持监控屏回显功能，监控屏同步显示与大屏相同内容； 5. 内置高清背景底图，并可通过控制软件对背景进行随意更换； 6. 支持多层级灵活用户控制：本机控制方式、外挂PC客户端控制方式、通过联网PC、手机、平板电脑进行WEB控制方式， 7. 支持对每个显示窗口进行自命名，同时显示在大屏拼接墙； 8. 自主知识产权自适应去隔行、缩放、OSD技术，画面流畅清晰。 主要功能、特点描述: 一、 拼接功能 拼接处理器所需具备的最基本拼接功能，可以实现多个显示单元（如液晶、投影、DLP、等离子PDP等）拼接成一个完整的画面； 二、多画面显示功能 监控、会议系统等均需要每个显示单元都显示不同的输入信号，以实现 不同输入信号的全局监控，多画面显示也是拼接处理器的一个最基本、常用的功能。 三、叠加、漫游功能： TK-PL可以实现所有输入信号的自由开窗、叠加、漫游等功能，输入信号都可以通过控制软件实现任意位置、任意大小的调整；利用TK-PL单屏可同时显示48个窗口的强大功能，可以满足几乎所有工程项目需同时显示多个窗口并且同时叠加、漫游的功能; 四、控制功能： 1、本机控制 TK-PL系列拼接处理器内置虚拟屏控制系统，只需要将显示器、鼠标、键盘直接接入拼接处理器相应接口，便可实现对拼接处理器的完全控制； 2、电脑web控制 可通过局域网或者广域网进行快捷模式的控制,即任何一台联网的电脑在输入拼接处理器并设定好相应IP的情况下，都可以实现对拼接处理器的控制； 3、手机web控制 与电脑web控制一样，任何一台可连接互联网的智能手机或平板电脑进入相应IP后在局域网内或局域网外实现可实现对拼接处理器的快捷模式控制； 五、窗口功能： 支持单屏同时显示48个窗口，整屏拼接屏可同时显示 48XN(N为拼接单元数量)个窗口。 六、回显监控功能： 通过外置一台液晶监视器，TK-PL拼接处理器可以实现对整个拼接大屏幕实现实时回显监控的功能，液晶监视器显示内容与拼接大屏显示内容完全一致，并且完全同步显示。 七、字幕标语功能: TK-PL拼接处理器支持拼接墙字幕标语功能，并可设置字幕标语字体大小、颜色、字体背景透明度、字体翻滚方面、字体翻滚速度、字幕位置等; 八、窗口自命名功能： TK-PL拼接处理器支持对每个输入信号进行自定义英文或汉语名称，定义的名称自动显示在控制软件相应窗口，并可根据用户需求将自定义名称同步叠加到拼接墙的相应图像信号上，用户在操作监控图像时可以很直观的了解到信号源的具体地址。 九、底图功能 支持静态底图功能，拼接处理器出厂时内置一幅高清点对点静态底图；出厂后用户可以根据自己需要随时更换图静态图片，并可以实现静态图像的互相叠加，或者实现每个显示单元均显示一张不同的静态图片。 十、图像参数（白平衡、亮度、对比度、税度）自动调整 出厂时的各种图像参数均设置在标准状态。用户也可以根据需要对每路输出图像进行白平衡、亮度的调整，使得电视墙的综合白平衡、亮度达到尽可能一致的状态。 十一、边缘处理技术 A边缘精调技术 通过控制软件，可以对拼接显示屏边缘的显示垂直像素做每个像素精确调整, 达到左右拼接的画面完全无缝;该技术适合于前投影,背投影,DLP显示屏等 B边缘屏蔽技术 传统的拼接技术, 在遇到有边缘的显示器件时(例如背投,平板电视组成的电视 墙), 需要把画面人为分割后拼接显示,相邻的两组显示器件间由于存在无法显示的边缘而分割, 导致画面不自然变形. 边缘屏蔽技术通过精细像素调整,把被显示器件因边缘覆盖的部分内容进行 屏蔽,达到自然直观的显示效果，如下图： 十二、场影预设 用户可以根据实际需求，预设不限数量的场景模式； 场景模式可以通过设备本机、外挂PC、手机web无线控制、平板电脑web无线控制； 场景模式也可写入中控，使用中控系统集中控制； 十三、控制软件 新一代可视化控制软件TK-WPS，拼接处理器各种强大的功能，通过傻瓜式的傻式的简单操作便可以完成各种功能；TK-WPS可以通过简单的鼠标操作实现各种信号的选择切换、新建或关闭窗口、调整窗口的任意大小、调整窗口的任意位置、场景预设、各种参数的调整。 适应显示单元： 图科拼接处理器可以适应LCD液晶屏、DLP、等离子PDP、投影机等所有显示单元的拼接。
