音视频分配器 4分16 中文版说明书   一、特点：4路视频输入、16路视频输出的视频分配器              4路音频输入、16路音频输出的音频分配器。   二、技术指标：    供电电源：AV 220V   50Hz       ±10% 耗电功率：5W    输入信号：0.5Vp-p---2.0Vp-p         复合影像信号：4个  75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合影像信号：16个  75ohm   BNC    输入信号：0.5Vp-p---2.0Vp-p         复合信号：4个  75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合信号：16个  75ohm   BNC    频宽：    20MHz  （±3Db   10Hz---10MHz）    彩色兼容    信噪比：  -65Db    表面颜色：白或黑    尺寸：    台式435mmX90mmX182mm 温度：    0°C---49°C    湿度：    相对湿度95%（无冷凝）    重量：    4KG   三、操作使用： 将送来的音视频信号介入分配器的VIDEO或AUDIO  input3，由对应的VIDEO或AUDIO  ouput输出，分别接到32路音视频信号通道输出。打开电源开关即可处于工作状态。       注：本音视频分配器具有音视频放大功能。

音视频分配器 8分16 中文版说明书 一、特点：    8路音视频输入、16路音视频输出的1输入2输出音视频分配器。   二、技术指标：    供电电源：AV 220V   50Hz       ±10%    耗电功率：5W    输入信号：0.5Vp-p---2.0Vp-p         复合影像信号：8个   75ohm   BNC   输出信号：0.5Vp-p---2.0Vp-p         复合影像信号：16个  75ohm   BNC    输入信号：0.5Vp-p---2.0Vp-p         复合信号：8个   75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合信号：16个  75ohm   BNC    频宽：    20MHz  （±3Db   10Hz---10MHz）    彩色兼容    信噪比：  -65Db    表面颜色： 黑    尺寸：    台式433mmX183mmX95mm 温度：    0°C---49°C    湿度：    相对湿度95%（无冷凝）    重量：    4KG   三、操作使用： 将送来的音视频信号介入分配器的input，由对应的ouput输出，分别接到32 路视频信号通道输出。打开电源开关即可处于工作状态。     注：本音视频分配器具有音视频放大功能。

音视频分配器 8分24 中文版说明书   一、特点： 二、8路视频输入、24路视频输出的视频分配器         8路音频输入、24路音频输出的音频分配器。   三、技术指标：    供电电源：AV 220V   50Hz±10%   耗电功率：5W    输入信号：0.5Vp-p---2.0Vp-p         复合影像信号：8个  75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合影像信号：24个  75ohm   BNC    输入信号：0.5Vp-p---2.0Vp-p         复合信号：8个  75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合信号：24个  75ohm   BNC    频宽：    20MHz  （±3Db   10Hz---10MHz）    彩色兼容    信噪比：  -65Db    表面颜色：白或黑    尺寸：    台式435mmX90mmX182mm    温度：    0°C---49°C    湿度：    相对湿度95%（无冷凝）    重量：    4KG   四、操作使用：    将送来的音视频信号介入分配器的AUDIO  IN，由对应的AUDIO OUTPT输出，分别接到48路音视频信号通道输出。打开电源开关即可处于工作状态。     注：本音视频分配器具有音视频放大功能。

音视频分配器 1分6 中文版说明书   一、特点：    1路音视频输入、6路音视频输出的1输入6输出音视频分配器。 二、技术指标：    供电电源：AV 220uV   50Hz       ±10%    耗电功率：12W    输入信号：0.5Vp-p---2.0Vp-p         复合影像信号：1个   75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合影像信号： 6个  75ohm   BNC   输入信号：0.5Vp-p---2.0Vp-p         复合音频信号：1个   75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合音频信号： 6个  75ohm   BNC    频宽：    20MHz  （±3Db   10Hz---10MHz）    彩色兼容   信噪比：  -65D    表面颜色：  白或黑    尺寸：    台式433mmX183mmX48mm 温度：    0°C---49°C 湿度：    相对湿度95%（无冷凝）    重量：    2.6KG   一、操作使用：    将送来的音视频信号介入分配器的VIDEO 和AUDIO INPUT，由对应的VIDEO 和AUDIO OUTPUT输出，分别接到12路音视频信号通道。打开电源开关即可处于工作状态。     注：本视频分配器具有一定的视频放大功能。

16分32路视音频分配器(音视频分配器)是将16路视音频信号分配器为32/48/64路视频信号输出，多输入视频分配器减少了单个分配器的数量，能减少设备体积，提高系统的稳定性。能对每1路视音频输入分配为2/3/4路与输入完全相同的视频输出，供其它视频处理器使用。 技术参数：     视频通道 电平范围(不带偏移) 0.4 VP-P～2.0 VP-P典型值1VP-P 输入偶合方式 直流偶合 介入增益 0dB -3dB带宽 大于prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"150M(低)/350M(高) 输入输出阻抗 75 Ω±1Ω 连接器类型 BNC 音频通道 信号类型 非平衡立体声 电平范围(不带偏移) 0.4 VP-P～6.0 VP-P 输入偶合方式 直流偶合 介入增益 0dB -3dB带宽 大于200K 输入输出阻抗 75 Ω±1Ω 连接器类型 BNC 其他 电源（50Hz） AC180～240V 工作温度 0°C～40°C 贮存温度 -20°C～85°C

1路进4路出视音频分配器(音视频分配器)是将一路视频信号分配为多路视频信号输出，以供多台视频设备同时使用，分配输出的每一路视频信号的带宽、峰-峰值电压和输出阻抗与输入的信号格式相一致，可以把一路视频输入分配为二路、四路、八路、十二路、十六路与输入完全相同的视频输出，供其它视频处理器使用。 技术参数：     视频通道 电平范围(不带偏移) 0.4 VP-P～2.0 VP-P典型值1VP-P 输入偶合方式 直流偶合 介入增益 0dB -3dB带宽 大于prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags"150M(低)/350M(高) 输入输出阻抗 75 Ω±1Ω 连接器类型 BNC 音频通道 信号类型 非平衡立体声 电平范围(不带偏移) 0.4 VP-P～6.0 VP-P 输入偶合方式 直流偶合 介入增益 0dB -3dB带宽 大于200K 输入输出阻抗 75 Ω±1Ω 连接器类型 BNC 其他 电源（50Hz） AC180～240V 工作温度 0°C～40°C 贮存温度 -20°C～85°C

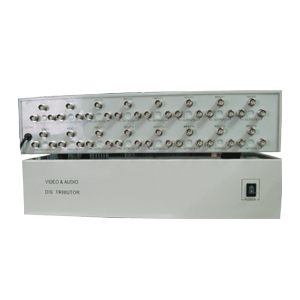

音频分配器 16分32 中文版说明书 一、特点：    16路音频输入、32路音频输出的音频分配器。   二、技术指标：    供电电源：AV 220V   50Hz       ±10%    耗电功率：5W    输入信号：0.5Vp-p---2.0Vp-p         复合信号：16个  75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合信号：32个  75ohm   BNC 频宽：    20MHz  （±3Db   10Hz---10MHz）    信噪比：  -65Db    表面颜色：白或黑    尺寸：    台式435mmX90mmX182mm 温度：    0°C---49°C    湿度：    相对湿度95%（无冷凝）    重量：    4KG   三、操作使用： 将送来的音频信号介入分配器的AUDIO  input，由对应的AUDIO   ouput输出，分别接到32路音频信号通道输出。打开电源开关即可处于工作状态。   四、后面版示意图：     注：本音频分配器具有音频放大功能。

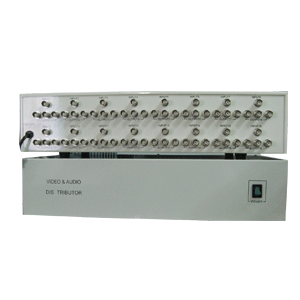

音频分配器 16分48 中文版说明书   一、特点：    16路音频输入、48路音频输出的音频分配器 1分3分配。   二、技术指标：    供电电源：AV 220V   50Hz       ±10%    耗电功率：5W    输入信号：0.5Vp-p---2.0Vp-p         复合信号：16个  75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合信号：48个  75ohm   BNC    频宽：    20MHz  （±3Db   10Hz---10MHz）        信噪比：  -65Db    表面颜色：白或黑    尺寸：    台式435mmX90mmX182mm 温度：    0°C---49°C    湿度：    相对湿度95%（无冷凝）    重量：    4KG   三、操作使用：    将送来的音频信号介入分配器的AUDIO  IN，由对应的AUDIO  OUTPT输出，分别接到48路音频信号通道输出。打开电源开关即可处于工作状态。     注：本音频分配器具有音频放大功能。

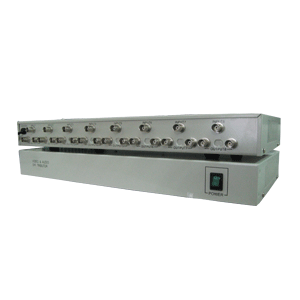

音频分配器 8分16 中文版说明书   一、           特点：    8路音频输入、16路音频输出的音频分配器。   二、           技术指标：    供电电源：AV 220uV   50Hz       ±10%    耗电功率：12W    输入信号：0.5Vp-p---2.0Vp-p         复合信号：8个   75ohm   BNC    输出信号：0.5Vp-p---2.0Vp-p         复合信号：16个  75ohm   BNC    频宽：    20MHz  （±3Db   10Hz---10MHz）        信噪比：  -65Db    尺寸：    台式435mmX45mmX 182mm    温度：    0°C---49°C    湿度：    相对湿度95%（无冷凝）    重量：    2.6KG   三、           操作使用：    将送来的音频信号介入分配器的AUDIO INPUT，由对应的AUDIO OUTPUT输出，分别接到16路音频信号通道。打开电源开关即可处于工作状态。   注：本音频分配器具有一定的音频放大功能。

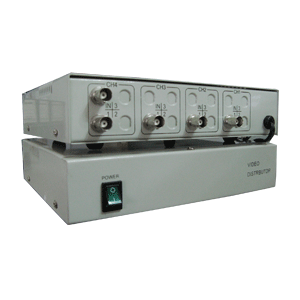

音频分配器 1分6 中文版说明书 一、特点：单路音频输入、6路音频输出的1分6音频分配器。 二、技术指标： 供电电源：AV 220V 50Hz ±10%耗电功率：5W 输入信号：0.5Vp-p---2.0Vp-p 复合影像信号：1个 75ohm BNC 输出信号：0.5Vp-p---2.0Vp-p 复合影像信号：6个 75ohm BNC 频宽： 20MHz （±3Db 10Hz---10MHz） 彩色兼容 信噪比： -65Db 表面颜色：白 尺寸： 台式201mmX183mmX45mm 温度： 0°C---49°C 湿度： 相对湿度95%（无冷凝） 重量： 2.1KG 三、操作使用： 将设备送来的音频信号介入分配器的audio IN，由对应的audio OUTPT输出，分别接到6路音频信号通道。打开电源开关即可处于工作状态。 注：本音频分配器均具有音频放大功能。
