FSYT-2全密封一体化摄像仪 产品特点 防护罩、云台、解码器、摄像机高度集成 不锈钢材料制造 直立安装 可选多种摄像机 多种控制协议，对应多种控制系统 360°连续旋转 +90°~ -90°垂直转动 防护等级达到IP68 外表可喷涂特殊材料并具备一定的耐腐蚀能力 可配备喷淋组件 室内、室外安装，全天候使用 采用支架安装或基座安装 产品描述 FSYT-2 全密封一体化摄像仪是新一代的防腐监控设备，它被 设计应用在环境复杂、气候多变的环境中，具有一定的防腐 能力，配合各种规格的控制设备，实现对现场的监控。 机体采用一体化结构设计，云台与摄像仪之间无外连接线缆， 能作水平、垂直、全方位旋转。 集高清晰一体化彩色摄像机、全方位变速云台和多功能解码 控制器于一体，集成多种通讯协议和通讯速率，能响应各种 主机的指令。 100VAC ~ 240VAC 宽电压工作范围。 具备可变的水平和垂直转速，云台的转速取决于镜头的焦 距和摇杆的幅度，最快30°/s，最低可达0.1°/s，即使在最 长焦端也可轻松捕捉活动对象；360°水平连续旋转， -90°~+90°垂直转角。 具备128 个预置位，预置位包括云台水平和垂直的位置和 镜头的焦距位置。 随机配置遮阳罩、雨刮器；可以选配喷淋装置及储水箱或 者自动加热组件。 自动加热装置能保证设备在-45℃到+60℃温度条件下长时 间稳定工作。 安装方便，维护简单，可选用固定支架、基座、立柱、塔 架方式安装。 机械指标 材质 不锈钢304 或者316L 防护等级 IP68 水平转动 360° 连续转动 垂直转动 +90° ~ -90° 水平转动速度 0.1°/S ~ 30°/S 垂直转动速度 0.1°/S ~ 25°/S 单位重量 23Kg 运输重量 26Kg 喷淋水箱容量 约2.5L 喷淋水箱重量 6Kg 喷淋液凝固点 -55℃ ~ -10℃（根据要求选配） 安装方式 固定支架、基座、立柱 电气指标 输入电压 100VAC ~ 240VAC, 50/60Hz 工作电流 ＜1A 功耗 85W 通讯方式 RS-485 通讯速率 多种、可设置 通讯协议 多种、可设置 预置位数量 128 预置位误差 ≤0.1° 自动加热 低于-10℃时启动自动加热 电气连接 6芯综合电缆连接视频、电源、控制 摄像机参数 以下为典型配置，其它规格的摄像机经确认后可作为选配。 品牌 HITACHI 型号 VK-S858EN 制式 NTSC, PAL 扫描方式 逐行扫描 图像传感器 1/4″SONY CCD 行扫描 15.625KHz 场扫描 50Hz 像素 分辨率795(H) x 596(V) 镜头 高性能23 倍光学变倍镜头 / 自动聚焦 F1.6, f=3.6～82.8mm / 10 倍电子放大 最小焦距 0.01m（广角）/ 1.0m（长焦） 视场角 54°（广角）/ 2.5°（长焦） 最低照度 0.1Lux（彩色）/ 0.02Lux（黑白） 线数 540线（彩色）/ 600 线（黑白） 信噪比 > 50dB 视频输出 BNC接口 / 1.0±0.2Vp-p / 75Ω

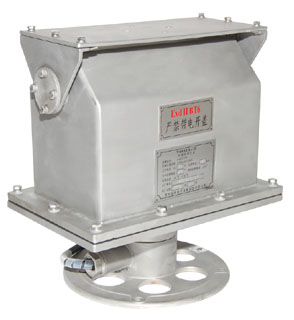

YHB30防爆电动云台 产品特点 外壳采用不锈钢材料制造 直立安装 350°最大水平转动范围 +40°~ -40°最大垂直转动范围 室内、室外安装，全天候使用 适用于易燃易爆、环境恶劣的危险场所 永磁低速同步电机，运行平稳可靠 采用支架安装或基座安装 最大负重20kg 防护等级IP65 产品描述 YHB30隔爆电动云台是一款值得信赖的防爆监控设备。该产品可以应用在具有易燃易爆气体的环境中，配合各类防爆摄像仪，达到监控现场的目的。 YHB30隔爆电动云台的承载方式是顶载，载重达20kg。 不锈钢构造，满足各类环境的需求。能在-20℃到+60℃温度条件下长时间稳定工作。 可选择24VAC或220VAC供电，出厂时支持其中一种。 具备3.8°/s的水平转速和垂直转速，最大350°的水平转角，-40°~+40°的最大垂直转角。 安装方便，维护简单，可选用固定支架、基座、立柱、塔架方式安装。 认证 防爆标志 ExdⅡBT6 防爆合格证号 CNEx09.1968 机械指标 材质   不锈钢304或316L 防护等级   IP65 承载方式   顶载 最大负载   20Kg 水平转动   270°或350°，出厂时支持其中一种 垂直转动   +40° ~ -40° 水平转动速度  3.8°/S 垂直转动速度  3.8°/S 重量   25Kg 运输重量   28Kg 安装方式   固定支架、基座、立柱 电气指标 输入控制电压 220VAC/24VAC 出厂时支持其中一种 最大电流 ＜200mA 或者＜2A 功耗 单方向25W 电气连接 5芯电缆用于云台控制 连接上、下、左、右、公共端

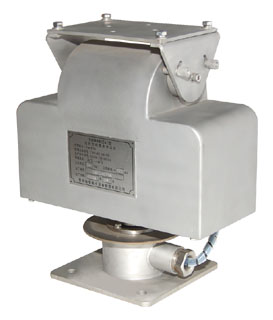

YHB40浇封型防爆电动云台 产品特点 外壳采用不锈钢材料制造 直立安装 内部电路浇封处理 350°最大水平转动范围 +45° ~ -45°垂直转动 室内、室外安装，全天候使用 齿轮驱动 永磁低速同步电机，运行平稳可靠 采用支架安装或基座安装 最大负重15kg 室内/室外使用 产品描述 YHB40(Ex)防爆电动云台是采用浇封型设计的监控产品，其原理是将设备可能产生火花或高温的部分浇封在浇封剂中，使之不能点燃周围的爆炸性混合物。 YHB40(Ex)防爆电动云台的承载方式是顶载，载重达15kg。 不锈钢构造，满足各类环境的需求。能在-20℃到+60℃温度条件下长时间稳定工作。 24VAC或220VAC供电，出厂时支持其中一种 具备5.7°/sec的水平转速，最大350°的水平转角；4.5°/sec的垂直转速，-45°~+45°垂直转角。 云台的转动角度可根据需要，由使用者自行调节，简单快捷。云台的水平旋转角度默认为270°，可设置为350°；垂直旋转角度默认为-45°~+45°，这是该云台所能支持的最大旋转角度，可在该范围内进行手动调节。 安装方便，维护简单，可选用固定支架、基座、立柱、塔架方式安装。 认证 防爆标志 ExmbⅡT6 防爆合格证号 CNEx10.1193X 机械指标 材质 不锈钢304 或者316L 承载方式 顶载 最大负载 15Kg 水平转动 270°、350°（用户可自行调节） 垂直转动 +45°至 -45°（用户可自行调节） 水平转动速度 5.7°/S 垂直转动速度 4.5°/S 重量 9.7Kg 运输重量 13Kg 安装方式 壁装支架、基座、立柱 电气指标 输入电压 220VAC/24VAC 出厂时支持其中一种 最大电流 ≤200mA 或者≤2A 控制电压 220VAC 或者 24VAC 与输入电压一致 功耗 ≤25W 电气连接 7芯电缆 2 芯连接电源，驱动限位组件 5 芯连接云台控制

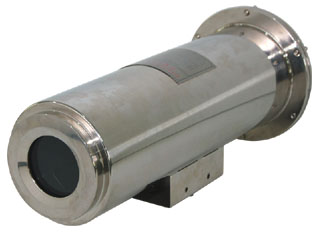

YHT400B防爆护罩 产品特点 双重认证，适用多种环境 采用不锈钢材料制造 可安装带定焦或变焦镜头的摄像机 视窗采用坚固的钢化平板玻璃 护罩后部有2个出线孔 防护等级IP68 室内、室外安装，全天候使用 产品描述 YHT400B防爆护罩是新一代的防爆监控设备，它采用了更为先进的制造工艺，凭借成熟的质量管理体系作为保证，使得产品的质量和性能在同类型的产品处于领先地位。该产品可单独应用在具有易燃易爆气体、可燃性粉尘的环境中，配合各类防爆电动云台，达到监控现场的目的。 YHT400B防爆护罩可以安装带定焦或变焦镜头的摄像机，也可以安装一体化摄像机。 不锈钢构造，能在-45℃到+60℃温度条件下长时间稳定工作。 供电电压220VAC。 视窗采用特殊的钢化玻璃制作，在坚固耐用的同时，保证了画质的清晰。 具备2个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。 可选的低温自动加热功能。 安装方便，维护简单，可以选择电动云台、半固定云台、固定支架、基座、立柱、塔架等方式安装。 认证 防爆标志 ExdⅡBT5 / DIP A20 TA, T6 防爆合格证号 CNEx10.0620 生产许可证编号 XK06-014-00898 电气指标 输入电压 220VAC/24VAC/12VDC，根据摄像机规格 工作电流 ≤0.3A 摄像机电源 220VAC/24VAC/12VDC 加热器（选配） 低于-10℃±5℃时开启 功耗 ≤20W（含加热） 电气连接 2芯插座用于电源输入/输出 4芯插座用于镜头控制输入/输出 2 芯插座用于加热器电源输入/输出 机械指标 材质 不锈钢304 或316L 防护等级 IP68 视窗 厚度8mm 视窗面积 Φ66mm 重量/运输重量 YHT400B 5Kg / 7Kg 出线孔数量 2 出线孔螺纹规格 G-3/4” 安装方式 电动云台、半固定云台、固定支架

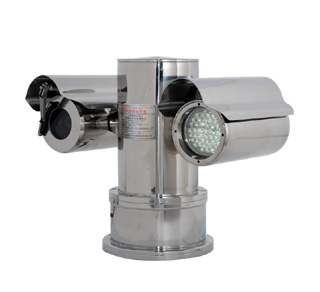

YHW130防爆红外智能摄像仪 产品特点 双重认证，适用多种环境  外壳采用不锈钢材料制造  直立安装 防护罩、云台、解码器、摄像机高度集成 多种控制协议，对应多种控制系统  根据不同的现场情况，可选配红外LED 照明器、 阵列式LED 照明器或激光照明器 360°水平连续旋转  +90°~ -90°垂直转动  防护等级达到IP68  含有128 个预置位  室内、室外安装，全天候使用 采用支架安装或基座安装   认证 防爆标志   ExdⅡCT6 / DIP A20 TA, T6 防爆合格证号 CNEx08.0463   机械指标 材质 不锈钢304 或者316L 防护等级 IP68 水平转动 360°连续旋转 垂直转动 +90° ~ -90° 水平转动速度 0.1°/S ~ 25°/S 垂直转动速度 0.1°/S ~ 25°/S 单位重量 28.5Kg 运输重量 31Kg 安装方式 固定支架、基座、立柱   电气指标 输入电压 100VAC~240VAC, 50/60Hz 工作电流 < 1A 功耗 约100W 通讯方式 RS-485 通讯速率 多种、可设置 通讯协议 兼容多种主流控制协议 预置位数量 128 预置位精度 ≤0.1° 自动加热（选配） 低于-10℃时启动自动加热 红外灯功能 自动方式调用 电气连接 3芯电缆连接电源 2芯电缆连接控制信号 同轴电缆输出视频信号   红外灯组件 光源形式 红外LED/阵列式LED /激光照明器可选 功耗 LED 方式 约20W 激光照明器 根据投射距离选择不同功率的激光器 投射距离 LED 方式 约100 米 激光照明器 100~300 米可选 投射角度 红外LED 8° 阵列式LED 25° 激光照明器 2°~15°，根据投射距离 波长 850nm/808nm 控制方式 自动光控   摄像机参数 技术参数 以下为典型配置，其它规格的摄像机经确认后可作为选配。 品牌 SONY 型号 FCB-CX480CP 制式 PAL 图像传感器 1/4″ Exview HAD CCD 行扫描/场扫描 15.625KHz / 50Hz 像素 分辨率752(H) x 582(V) 镜头 高性能18 倍光学变倍镜头 / 自动聚焦 F1.4~3.0, f=4.1～73.8mm / 12 倍电子放大 最小焦距 0.29m（广角）/ 0.8m（长焦） 视场角 48°（广角）/ 2.8°（长焦） 最低照度 0.7Lux（彩色）/ 0.01Lux（黑白） 线数 480线 信噪比 > 50dB 视频输出 BNC接口 / 1.0Vp-p / 75Ω

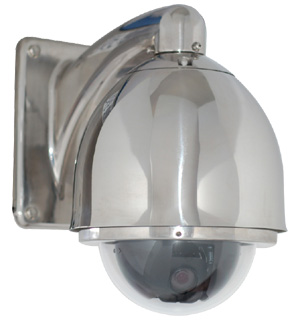

YHQ50防爆球机 产品特点 先进的防爆监控设备 外壳采用不锈钢材料制造 可自动识别多种一体化摄像机芯 360°水平连续转动，转速高达300°/S 完善的多国语言功能菜单 多种扫描模式，丰富实用的功能 可选择壁装、吊装或吸顶式安装 防护等级IP68 室内、室外全天候使用 产品描述 YHQ50（Ex）防爆高速球型摄像机是先进的防爆监控设备，它综合了传统防爆设备和智能高速球机的优点，使防爆监控设备的功能和易用性大幅提高。该产品可单独应用在具有易燃易爆气体的环境中，达到监控现场的目的。 可自动识别包括日立、索尼、三洋、三星等在内的多种品牌的一体化彩色摄像机。 功能完善的多国语言菜单，能够对帐户、报警、扫描等各种功能进行细致、周密的规划。 支持多种通讯协议和通讯速率，能响应各种主机的指令。 100VAC~240VAC宽电压工作范围。 YHQ50摄像机可在水平方向进行360°连续旋转、垂直方向0°~90°垂直旋转，手动操作时，转动速度在0.1°/s~300°/s范围内平滑可变，可以轻松跟踪快速移动的物体，在长焦端也能自如地捕捉活动对象。在调用预置位时。转速能够达到400°/s。 外表面电抛光处理，美观实用。 设备能在-20℃到+60℃温度条件下长时间稳定工作。 YHQ50摄像机的安装方式包括室内外壁装、室内外吊装。产品标配一支壁装支架。 认证 防爆标志 ExdⅡCT6 / DIP A20 TA, T6 防爆合格证号 CNEx09.1133 生产许可证编号 XK06-014-00898 机械指标 材质                不锈钢304或者316L 表面处理          电抛光 防护等级          IP68 水平转动          360°连续转动 垂直转动           0° ~ 90° 水平转动速度     0.1°/S ~ 300°/S平滑变速 垂直转动速度     0.1°/S ~ 120°/S平滑变速 速度匹配           转动速度随操作键盘摇杆的幅度和                        镜头倍率变化自动调节 预置位转动速度  400°/S 重量                 12Kg 安装方式            吸顶式安装、壁装支架安装 电气指标 输入电压           100VAC~240VAC, 50/60Hz 工作电流           ≤300mA 功耗                 ＜30W 通讯方式           RS-485 通讯速率           2400 / 4800 / 9600 / 19200 bps 通讯协议           包括派尔高D/P协议在内的多种协议 地址                 0 ~ 255 预置位数量        128 预置位精度        ±0.1° 视频输出           1.0±0.2Vp-p / 75Ω 电气连接           6芯综合电缆连接视频、电源、控制

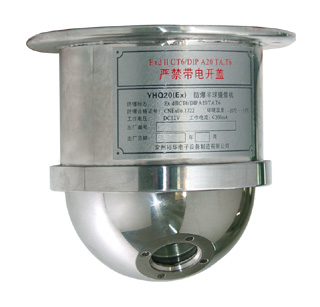

YHQ20防爆半球摄像仪 产品特点 先进的小型防爆监控设备 外壳采用不锈钢材料制造 高分辨率彩色摄像机、对应多种定焦镜头 吸顶吊装 室内、室外安装，全天候使用 产品描述 YHQ20防爆半球摄像机内部安装高性能彩色摄像机和高品质镜头，机体设计合理，可在一定范围内手动调节监视角度。由于采用了全不锈钢的机身，因此还具备很强的防暴、抗击打能力。 内部安装体积小巧的高分辨率彩色摄像机，可根据实际情况选配不同焦距的镜头。 供电电压取决于摄像机芯，通常为12VDC。 利用专用工具可调节摄像仪的水平和垂直角度，水平调节范围为360°，垂直调节范围为±35°。 设备能在-20℃到+50℃温度条件下长时间稳定工作。 表面采用电抛光处理。 YHQ20半球摄像仪的安装方式为室内吸顶安装。 建议使用的配件 YH-Jxd  防爆接线箱 KJ2028E/D/G 防爆控制箱

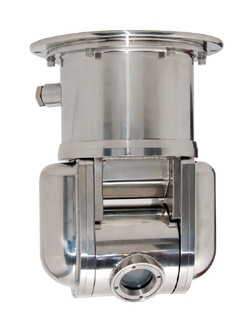

YHQ15防爆智能摄像仪 YHQ15（Ex）防爆智能摄像仪 产品特点 先进的小型防爆监控设备 外壳采用不锈钢材料制造  高分辨率彩色摄像机、大变焦镜头 多种控制协议 360°水平连续转动 120°垂直转动范围 具备功能完善的OSD菜单 灵活多样的扫描模式 室内吸顶式安装 产品描述 YHQ15防爆智能摄像仪是先进的防爆监控设备，它综合了传统防爆设备和智能球机的优点，在保证安全性的同时，使防爆监控设备的易用性和可操作性大幅提高。该产品可单独应用在具有易燃易爆气体的环境中，达到监控现场的目的。 可选择安装多种型号的一体化彩色摄像机，标准机芯具备高性能23倍光学变焦镜头，彩色/黑白自动转换，同时具有宽动态功能。 十进制地址码非常直观且易于设置；集成多种通讯协议和通讯速率，能响应各种主机的指令。 100VAC~240VAC宽电压工作范围。 具备可变的水平和垂直转速，最快60°/s，最低可达0.1°/s，即使在最长焦端也可轻松捕捉活动对象；360°水平连续旋转，-90°~+90°垂直转角。 具备128个预置位，预置位涵盖水平位置、俯仰位置以及镜头的位置。 通过OSD菜单，能对摄像机的各项参数进行设置；并且能够实现花样扫描、矢量扫描等高级功能。 外表面电抛光处理，简洁实用。 设备能在-15℃到+50℃温度条件下长时间稳定工作。 YHQ15防爆智能摄像仪的安装方式包括室内外天花板安装、室内外吸顶安装和室内外表面安装。 认证 防爆标志 ExdⅡCT6 / DIP A20 TA, T6 防爆合格证号 CNEx09.1972 生产许可证编号 XK06-014-00898 机械指标 材质                不锈钢304或者316L 表面处理          电抛光 防护等级          IP67 水平转动          360°连续转动 垂直转动          -90°~+30° 水平转动速度    0.1°/S ~ 60°/S 垂直转动速度    0.1°/S ~ 60°/S 重量/运输重量   22Kg / 26Kg 安装方式          室内吸顶式安装 电气指标 输入电压         100VAC~240VAC, 50/60Hz 工作电流         ≤300mA 功耗               ＜50W 通讯方式         RS-485 通讯速率        多种、可设置 通讯协议        多种、可设置 预置位数量     128 预置位精度     ≤0.1° 视频输出        1.0±0.2Vp-p / 75Ω 电气连接        6芯综合电缆连接视频、电源、控制

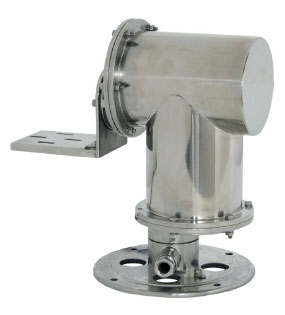

YHB25隔爆电动云台 产品特点 外壳采用不锈钢材料制造 直立安装 350°最大水平转动范围 +90°~ -90°最大垂直转动范围 室内、室外安装，全天候使用 适用于易燃易爆、环境恶劣的危险场所 永磁低速同步电机，运行平稳可靠 可选的预置位功能 采用支架安装或基座安装 最大负重25kg 防护等级IP67 产品描述 YHB25防爆电动云台是成熟的防爆监控设备，作为一款经典的产品，它久经考验，值得信赖。该产品可以应用在具有易燃易爆气体的环境中，配合各类防爆摄像仪，达到监控现场的目的。 YHB25防爆电动云台的承载方式是侧载，载重达25kg。 不锈钢构造，满足各类环境的需求。能在-45℃到+60℃温度条件下长时间稳定工作。 24VAC或220VAC供电，出厂时支持其中一种。 具备3.8°/s的水平转速和垂直转速，最大350°的水平转角，-90°~+90°的最大垂直转角。 可选的预置位功能和低温自动加热功能。 除了不锈钢本色外，表面可采用电抛光或涂料喷覆处理。 安装方便，维护简单，可选用固定支架、基座、立柱、塔架方式安装。 机械指标 材质 不锈钢304 或316L 防护等级 IP67 承载方式 侧载 最大负载 25Kg 水平转动 270°或350°，出厂时支持其中一种 垂直转动 +45° ~ -45° 水平转动速度 3.8°/S 垂直转动速度 3.8°/S 表面处理 不锈钢本色，可选电抛光或表面喷涂 重量 21.4Kg 运输重量 25Kg 安装方式 壁装支架、基座、立柱 认证 防爆标志 ExdⅡCT6 / DIP A20 TA, T6 防爆合格证号 CNEx08.0500 生产许可证编号 XK06-014-00898 电气指标 输入控制电压 220VAC/24VAC 出厂时支持其中一种 最大电流 ＜200mA 或者＜2A 功耗 单方向25W 自动加热（选配） 低于-10℃时启动自动加热 电气连接 YHB25 5 芯电缆用于云台控制

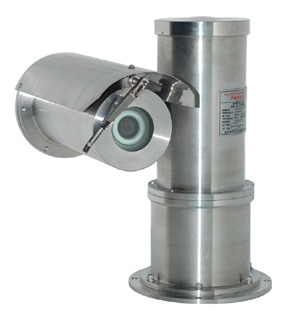

YHW120防爆一体化万向摄像仪 产品特点 小型化设计，轻便易用 双重认证，适用多种环境 外壳采用不锈钢材料制造 直立安装 防护罩、云台、解码器、摄像机高度集成 可选多种摄像机 多种控制协议，对应多种控制系统 360°水平转动范围 +90°~ -90°垂直转动 防护等级达到IP68 室内、室外安装，全天候使用 采用支架安装或基座安装 产品描述 YHW120防爆一体化万向摄像仪是成熟的防爆监控设备，功能先进、结构设计合理，凭借先进的制造工艺和成熟的质量管理体系，产品质量和性能表现优异。该产品可单独应用在具有易燃易爆气体、可燃性粉尘的环境中，达到监控现场的目的。 机体采用一体化结构设计，云台与摄像仪之间无外连接线缆，能作水平、垂直、全方位旋转。 220VAC / 110VAC / 24VAC工作电压可选，出厂时仅支持其中一种。 具备10°/sec的水平转速，360°水平转动范围；10°/sec的垂直转速，-90°~+90°垂直转角。 集高清晰一体化彩色摄像机、全方位变速云台和多功能解码控制器于一体，集成多种通讯协议和通讯速率，能响应各种主机的指令。 具备64个预置位，预置位包括云台水平和垂直的位置和镜头的焦距位置（须使用索尼或日立品牌的一体机芯）。 随机配置遮阳罩。安装方便，维护简单，可选用固定支架、基座、立柱、塔架方式安装。 认证 防爆标志 ExdⅡCT6 / DIP A20 TA, T6 防爆合格证号 CNEx09.0973 生产许可证编号 XK06-014-00898 机械指标 材质                不锈钢304或者316L 防护等级           IP68 供使用的护罩内腔尺寸 120(L) x 70(W) x 75(H)mm                        以上长度已包括视频输出BNC座                        建议安装一体化摄像机 水平转动           360° 垂直转动          +90° ~ -90° 水平转动速度    10°/S 垂直转动速度    10°/S 单位重量          25Kg 运输重量          27Kg 安装方式          固定支架、基座、立柱 电气指标 输入电压         220VAC / 110VAC / 24VAC                      出厂时仅支持其中一种 输入电压范围   ±10% 工作电流         ＜250mA (220VAC)                      ＜500mA (110VAC)                      ＜2A (24VAC) 功耗              约50W 通讯方式        RS-485 通讯速率        多种、可设置 通讯协议        多种、可设置 预置位数量     64 预置位精度     ≤1° 电气连接        2芯电缆连接电源                     3芯屏蔽电缆连接控制信号                     同轴电缆输出视频信号
