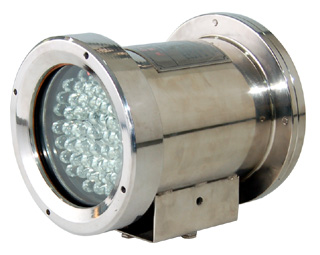

YHG-IR100防爆红外灯 产品特点 高品质红外发光二极管，光流量大，使用寿命长 红外波长830nm，有轻微红暴 可根据环境光自动开启或者关闭 外壳采用不锈钢材料制造 防护等级IP65 配合多款防爆云台和防爆摄像仪工作 室内、室外安装，全天候使用 产品描述 YHG-IR100防爆红外灯是为防爆工业电视系统设计的配套设备，它在能见度极低的环境中为红外敏感的摄像机提供了优异的监视效果，是工业电视监控系统中必不可少的组件。 红外投射距离和投射角度可以方便地进行调节，针对不对的环境，YHG-IR100防爆红外灯有不同的投射效果。 100VAC~240VAC宽电压供电范围。 能够识别和判断环境光强度，可以手动调节红外灯启动或关闭的感应范围，默认设置为5Lux~10Lux。 投射窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证了红外光投射的效率。 设备能在-45℃到+60℃温度条件下长时间稳定工作。 YHG-IR100防爆红外灯的安装方式主要是通过摄像仪或云台的专用底座和支架。 认证 防爆标志 ExdⅡCT5 防爆合格证号 CNEx09.1971 机械指标 材质 不锈钢304 或者316L 防护等级 IP68 重量/运输重量 4.4Kg / 6Kg 出线孔数量 1 出线孔螺纹规格 G-3/4” 安装方式 摄像仪或云台专用底座或者支架 电气指标 输入电压           100VAC~240VAC, 50/60Hz 工作电流           ＜500mA 投射距离           100米 投射角度           约45° 波长                 830nm 消耗功率           20W 电气连接           2芯电源电缆

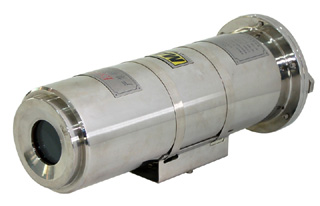

KBA121A矿用隔爆光纤摄像仪 产品特点 KBA121A/B 矿用隔爆光纤摄像仪是成熟的防爆监控设备，作 为一款经典的产品，它久经考验，值得信赖。该产品可以应 用在诸如煤矿、井下等具有易燃易爆气体的高危环境中。 KBA121A/B 矿用隔爆光纤摄像仪内置超低照度摄像机，能在 光线较暗的条件下获得良好的监视效果。 不锈钢构造，能在0℃到+40℃温度条件下长时间稳定工作。 127VAC 电源供电。 视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时， 保证了画质的清晰。 具备2 个出线孔，可使用防爆挠性管或铠装电缆进行防爆 电气连接。 安装方便，维护简单，可选用半固定云台、固定支架、基 座、立柱等安装。 认证 防爆标志 ExdⅠ 防爆合格证号 21020236 煤安标志号 KBA121A MHB070011 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或316L 防护等级 IP65 外形尺寸 415(L) x 153.5(H) x 152(W) mm 视窗 厚度8mm 视窗面积 Φ50mm 单位重量 7.0Kg/7.6Kg 运输重量 10Kg/11Kg 出线孔数量 2 出线孔螺纹规格 M24x1.5 安装方式 半固定云台、固定支架 电气指标    输入电压         127VAC, 50/60Hz 输入电压范围   -20%~+10% 工作电流         ≤0.5A 功耗               ≤30W 信号规格 波长               1310nm 单模发射功率   ≥-20dBm 接收灵敏度      ＜-30dBm 最大传输距离   30Km ~ 50Km 电气连接 电源               2芯接线端子 网络光信号输出      2个SC接口 摄像机指标 型号               WAT-902H2 制式               NTSC, PAL 扫描方式         2:1隔行扫描 图像传感器      1/2″ CCD 同步系统         内同步 视频输出         复合视频，1Vp-p，75Ω 线数               570线 最低照度         0.0003Lux，F1.4 信噪比            46dB 外形尺寸         58(L) x 35.5(W) x 36(H) mm

KBA121A矿用隔爆光纤摄像仪 产品特点 KBA121A/B 矿用隔爆光纤摄像仪是成熟的防爆监控设备，作 为一款经典的产品，它久经考验，值得信赖。该产品可以应 用在诸如煤矿、井下等具有易燃易爆气体的高危环境中。 KBA121A/B 矿用隔爆光纤摄像仪内置超低照度摄像机，能在 光线较暗的条件下获得良好的监视效果。 不锈钢构造，能在0℃到+40℃温度条件下长时间稳定工作。 127VAC 电源供电。 视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时， 保证了画质的清晰。 具备2 个出线孔，可使用防爆挠性管或铠装电缆进行防爆 电气连接。 安装方便，维护简单，可选用半固定云台、固定支架、基 座、立柱等安装。 认证 防爆标志 ExdⅠ 防爆合格证号 21020236 煤安标志号 KBA121A MHB070011 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或316L 防护等级 IP65 外形尺寸 415(L) x 153.5(H) x 152(W) mm 视窗 厚度8mm 视窗面积 Φ50mm 单位重量 7.0Kg/7.6Kg 运输重量 10Kg/11Kg 出线孔数量 2 出线孔螺纹规格 M24x1.5 安装方式 半固定云台、固定支架 电气指标    输入电压         127VAC, 50/60Hz 输入电压范围   -20%~+10% 工作电流         ≤0.5A 功耗               ≤30W 信号规格 波长               1310nm 单模发射功率   ≥-20dBm 接收灵敏度      ＜-30dBm 最大传输距离   30Km ~ 50Km 电气连接 电源               2芯接线端子 网络光信号输出      2个SC接口 摄像机指标 型号               WAT-902H2 制式               NTSC, PAL 扫描方式         2:1隔行扫描 图像传感器      1/2″ CCD 同步系统         内同步 视频输出         复合视频，1Vp-p，75Ω 线数               570线 最低照度         0.0003Lux，F1.4 信噪比            46dB 外形尺寸         58(L) x 35.5(W) x 36(H) mm

KBA113B矿用隔爆摄像仪 产品特点 具有网络光信号传输、视频光信号传输2 种传输方式 应用在煤矿、矿井等高危场所 采用不锈钢材料制造 可安装带定焦镜头的摄像机 视窗采用坚固的钢化平板玻璃 护罩后部有2 个出线孔 防护等级IP66 产品描述 KBA113B矿用隔爆摄像仪是在原有产品的基础上经过改进的防爆监控设备，它融合了众多的优点，凭借成熟的设计理念，使得矿用监控设备的功能和可操作性得到有效提升。该产品可单独应用在具有易燃易爆气体的矿山、矿井环境中。 KBA113B矿用隔爆摄像仪内置超低照度摄像机或者红外摄像机，能在光线较暗或者无光的条件下获得良好的监视效果。 不锈钢构造，能在0℃到+40℃温度条件下长时间稳定工作。 供电电压范围100VAC~140VAC。 视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证了画质的清晰。 以太网信号传输提高了系统应用的灵活性；光传输在保证信号质量的同时，使得传输距离有效提升。 具备2个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。 安装方便，可选用半固定云台、固定支架、基座、立柱等安装。 认证 防爆标志 ExdⅠ 防爆合格证号 2072975 煤安标志号 KBA113B MAK07005 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或316L 防护等级 IP66 视窗 厚度8mm 视窗面积 Φ66mm 重量/运输重量 KBA113B 9.2Kg / 13Kg KBA113C 9.4Kg / 13Kg 出线孔数量 2 出线孔螺纹规格 M24x1.5 安装方式 半固定云台、固定支架 电气指标 输入电压          127VAC, 50/60Hz 输入电压范围    -25%~+10% 工作电流          ≤1A 功耗                ≤30W 红外灯投射距离  20米 红外灯投射角度  30°/60° 红外光波长        830nm/950nm 冷光灯投射距离  20米 冷光灯投射角度  30° 信号规格 视频信号输出     1Vp-p±20% (75Ω) 光信号输出        波长1310nm， 单模发射功率     ≥-20dBm 最大传输距离 视频信号输出     500m 光信号输出        20Km 电气连接 电源                  2芯接线端子 视频信号输出      1个BNC插座 网络光信号输出   2个SC接口

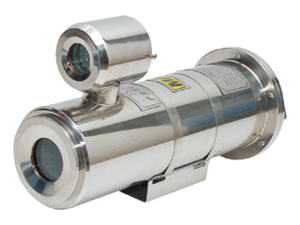

KBA113C矿用隔爆摄像仪 产品特点 具有网络光信号传输、视频光信号传输2 种传输方式 应用在煤矿、矿井等高危场所 采用不锈钢材料制造 可安装带定焦镜头的摄像机 视窗采用坚固的钢化平板玻璃 护罩后部有2 个出线孔 防护等级IP66 产品描述 KBA113C矿用隔爆摄像仪是在原有产品的基础上经过改进的防爆监控设备，它融合了众多的优点，凭借成熟的设计理念，使得矿用监控设备的功能和可操作性得到有效提升。该产品可单独应用在具有易燃易爆气体的矿山、矿井环境中。 KBA113C矿用隔爆摄像仪内置超低照度摄像机或者红外摄像机，能在光线较暗或者无光的条件下获得良好的监视效果。 不锈钢构造，能在0℃到+40℃温度条件下长时间稳定工作。 供电电压范围100VAC~140VAC。 视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证了画质的清晰。 具备2个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。 安装方便，可选用半固定云台、固定支架、基座、立柱等安装。 认证 防爆标志 ExdⅠ 防爆合格证号 2072975 煤安标志号 KBA113B MAK07005 KBA113C MAK07004 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或316L 防护等级 IP66 视窗 厚度8mm 视窗面积 Φ66mm 重量/运输重量 KBA113B 9.2Kg / 13Kg KBA113C 9.4Kg / 13Kg 出线孔数量 2 出线孔螺纹规格 M24x1.5 安装方式 半固定云台、固定支架 电气指标 输入电压           127VAC, 50/60Hz 输入电压范围     -25%~+10% 工作电流           ≤1A 功耗                 ≤30W 红外灯投射距离  20米 红外灯投射角度  30°/60° 红外光波长        830nm/950nm 冷光灯投射距离  20米 冷光灯投射角度  30° 信号规格 视频信号输出      1Vp-p±20% (75Ω) 光信号输出         波长1310nm， 单模发射功率      ≥-20dBm 最大传输距离 视频信号输出       500m 光信号输出          20Km 电气连接 电源                   2芯接线端子 视频信号输出       1个BNC插座 光信号输出          1个ST接口

KBA113A矿用防爆电动云台 产品特点 应用在含有瓦斯、煤尘的爆炸性气体环境 外壳采用不锈钢材料制造  摄像机、云台、解码器集成  高分辨率彩色一体化摄像机  带冷光投射灯 360°最大水平转动范围 +90°~ -90°垂直转动 直立安装 采用支架安装或基座安装 产品描述   KBA113A 矿用防爆摄像仪云台一体机是最新的防爆监控设 备，它融合了众多的优点，凭借成熟的设计理念，使得矿用 监控设备的易用性和可操作性得到有效提升。该产品可单独 应用在具有易燃易爆气体的矿山、矿井环境中。 机体采用一体化结构设计，集高清晰彩色一体化摄像机（含 10 变焦镜头）、全方位云台、解码电路于一身，云台与摄像 仪之间无外连接线缆，能作水平、垂直、全方位旋转。 冷光投射灯提高低照度环境下的监视效果。 供电电压127VAC。 具备60°/sec 的水平转速， 360°的水平转角；60°/sec 的 垂直转速，-90°~+90°垂直转角。 配合KTG102-127 矿用隔爆光端机，可以实现光纤远距离 高品质传输。 不锈钢构造，能在0℃到+40℃温度条件下长时间稳定工作。 视窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时， 保证了画质的清晰。 安装方便，可选用固定支架、基座、立柱、塔架方式安装。   防爆标志 ExdⅠ 防爆合格证号 21021207 煤安标志号 MAK070006 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或者316L 防护等级 IP68 水平连续转动 360° 垂直转动 +90°~ -90° 水平转动速度 0.1°~60°/S 垂直转动速度 0.1°~60°/S 出线孔数量 1 出线孔螺纹规格 M24x1.5 单位重量 25Kg 运输重量 28Kg 安装方式 固定支架、基座、立柱 电气指标 输入电压 127VAC 输入电压范围 -25%~+10% 工作电流 ≤1A 功耗 ≤50W 冷光灯投射距离 50 米 冷光灯投射角度 45° 控制方式 RS-485 电气连接 2芯电源输入 2芯视频输出 2芯控制信号输入 摄像机及镜头参数 品牌 SONY 型号 FCB-20DP 制式 PAL 图像传感器 1/3 英寸 Super HAD CCD II 像素 440,000 像素 镜头 10 倍光学变焦，f=5.1mm（广角端)~51.0mm （远端)，F1.8~F2.1 数字变焦 12x（120x，使用光学变焦） 最小焦距 150mm（广角）/ 800mm（长焦） 视场角 52°（广角）/ 5.4°（长焦） 最低照度 1/60 秒，1/50 秒模式：0.25Lx（典型) (F1.8，50IRE）; 1/4 秒，1/3 秒模式：0.015Lx（典型) (F1.8，50IRE）; 线数 530线 信噪比 > 50dB 视频输出 VBS：1.0 Vp-p （负同步)，Y/C

KTG102-127A矿用防爆光端机 产品特点 应用在煤矿、矿井等高危场所 采用不锈钢材料制造 内置单路或多路光端机 1~4 路视频信号和数据信号传输  ST 或者FC 接口  最大传输距离可达40km  防护等级IP66 产品描述 KTG102-127A矿用隔爆光端机是最新的防爆监控设备，凭借成熟的设计理念，使得矿用监控设备的功能和扩展性得到有效提升，该产品可单独应用在具有易燃易爆气体的矿山、矿井环境中。 KTG102-127A矿用隔爆光端机安装了一套多路的视频光端机，通过与防爆摄像仪的连接，可以有效延长信号的通讯距离，同时保证了信号的质量。 支持单模或者多模光缆，光波长1310nm，最大传输距离可达40km。 能在0℃到+40℃温度条件下长时间稳定工作。 可以选择模拟方式或者数字方式通讯的视频光端机， 同时带有4路数据端口，形式为RS232、RS485、RS422，反向或者双向通讯。 具备最多8个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。 供电电压127VAC。 安装方式为支架安装或者壁装。 认证 防爆标志 ExdⅠ 防爆合格证号 KTG102-127A 21020234 煤安标志号 KTG102-127A MAK070014 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或316L 防护等级 IP66 内腔尺寸 KTG102-127A 340(L) x 280(W) x 80(H) mm 重量 16.5Kg / 12.5Kg 运输重量 19Kg / 15Kg 出线孔数量 KTG102-127A 8 出线孔螺纹规格 M24x1.5 安装方式 底座、支架 电气指标 输入电压 127VAC 输入电压范围 -25%~+10% 工作电流 ≤1A 功耗 30W 电气连接 2 芯连接座 127VAC 电源输入 3芯连接座 RS485 信号输入/输出

KTG102-127B矿用防爆光端机 产品特点 应用在煤矿、矿井等高危场所 采用不锈钢材料制造 内置单路或多路光端机 1~4 路视频信号和数据信号传输 ST 或者FC 接口 最大传输距离可达40km 防护等级IP66 产品描述 KTG102-127B矿用隔爆光端机是最新的防爆监控设备，凭借成熟的设计理念，使得矿用监控设备的功能和扩展性得到有效提升，该产品可单独应用在具有易燃易爆气体的矿山、矿井环境中。 KTG102-127B矿用隔爆光端机安装了一套单路的视频光端机，通过与防爆摄像仪的连接，可以有效延长信号的通讯距离，同时保证了信号的质量。 支持单模或者多模光缆，光波长1310nm，最大传输距离可达40km。 能在0℃到+40℃温度条件下长时间稳定工作。 可以选择模拟方式或者数字方式通讯的视频光端机， 同时带有1路数据端口，形式为RS232、RS485、RS422，反向或者双向通讯。 具备最多3个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接。 供电电压127VAC。 安装方式为支架安装或者壁装。 认证 防爆标志 ExdⅠ 防爆合格证号 KTG102-127B 21020235 煤安标志号 KTG102-127B MAK070013 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或316L 防护等级 IP66 内腔尺寸 KTG102-127B 220(L) x 200(W) x 80(H) mm 重量 16.5Kg / 12.5Kg 运输重量 19Kg / 15Kg 出线孔数量 KTG102-127A 8 出线孔螺纹规格 M24x1.5 安装方式 底座、支架 电气指标 输入电压 127VAC 输入电压范围 -25%~+10% 工作电流 ≤1A 功耗 30W 电气连接 2 芯连接座 127VAC 电源输入 3芯连接座 RS485 信号输入/输出

YHJ-171防爆显示器 产品特点 可在防爆区域现场实现监视 优质液晶显示面板 VGA信号输入或者复合视频信号输入 平面板设计，充分节省空间 轻巧的外形，易于搬运和使用 可以按照使用习惯调整观看角度 防护等级IP65 室内、室外安装，避免垂直放置时的雨淋 产品描述 YHJ-171防爆显示器是为防爆工业电视系统设计的专用设备，它的出现改变了显示器只能安放在控制室的局面，在危险的防爆区域一样可以为用户提供清晰直观的监视画面，极大的提高了系统配置的灵活性。YHJ-171防爆显示器将有可能扮演安防工程的重要角色。 YHJ-171防爆监视器采用了优质的17英寸液晶面板，分辨率达到了1280x1024，点距0.264mm。 100VAC~240VAC宽电压工作范围。 具备VGA接口和标准视频接口，支持NTSC和PAL制式。 显示窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证画面的显示效果。 设备能在-20℃到+60℃温度条件下长时间稳定工作。 YHJ-171防爆显示器的安装方式主要是桌面或平台的直接摆放，也可以通过专用支架吊装。 认证 防爆标志 ExdⅡBT6 / DIP A20 TA, T6 防爆合格证号 CNEx06.1580  机械指标 材质 不锈钢304 或者316L 防护等级 IP65 重量 24.6Kg 运输重量 28Kg 出线孔数量 2 出线孔螺纹规格 G-3/4” 安装方式 垂直摆放或者专用支架吊装 电气指标 输入电压 100VAC~240VAC 功耗 30W 输入信号 1路复合视频信号或1 路RGB 模拟 信号输入，出厂时支持其中一种 面板开关 1个自锁型电源开关 电气连接 3芯电源电缆 视频输入 1根带有BNC 插头的同轴电缆 RGB模拟输入 1根带有15 针D-SUB 接头的电缆

YHJ-151防爆监视器 产品特点 可在防爆区域现场实现监视 优质液晶显示面板 复合视频信号或VGA信号输入 平面板设计，充分节省空间 轻巧的外形，易于搬运和使用 可以按照使用习惯调整观看角度 防护等级IP65 室内、室外安装，避免垂直放置时的雨淋 产品描述 YHJ-151防爆监视器是为防爆工业电视系统设计的专用设备，它的出现改变了监视器只能安放在控制室的局面，在危险的防爆区域一样可以为用户提供清晰直观的监视画面，极大的提高了系统配置的灵活性。YHJ-151防爆监视器将有可能扮演安防工程的重要角色。 YHJ-151防爆监视器采用了优质的15.1英寸液晶面板，分辨率1024x768，点距0.297mm。 100VAC~240VAC宽电压工作范围。 具备VGA接口和标准视频接口，支持NTSC和PAL制式。 显示窗采用特殊的钢化平板玻璃制作，在坚固耐用的同时，保证画面的显示效果。 设备能在-0℃到+50℃温度条件下长时间稳定工作。 YHJ-151防爆监视器的安装方式主要是桌面或平台的直接摆放，也可以通过专用支架吊装。 认证 防爆标志 ExdⅡBT6 防爆合格证号 CNEx09.1970 生产许可证编号 XK06-014-00898 机械指标 材质 不锈钢304 或者316L 防护等级 IP65 重量 24.2Kg 运输重量 28Kg 视窗厚度 12mm 视窗面积 306 x 230mm 出线孔数量 2 出线孔螺纹规格 G-3/4” 安装方式 垂直摆放或者专用支架吊装 电气指标 输入电压 100VAC~240VAC 工作电流 ≤300mA 功率 24W 输入信号 1路复合视频信号或1 路RGB 模拟 信号输入，出厂时支持其中一种 面板开关 1个自锁型电源开关 电气连接 3芯电源电缆 视频输入 1根带有BNC 插头的同轴电缆 RGB模拟输入 1根带有15 针D-SUB 接头的电缆
