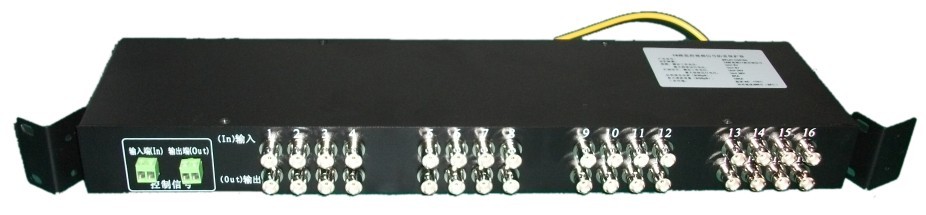

深圳市信创科技发展有限公司联 系 人:：夏小姐手 机：15002056256电    话:：0755-29006849手 机：15813890121传 真：0755-29025086QQ：1047677301公司网址：http://www.szoden.com电子邮箱： szxcmin@163.com所在城市： 广东  深圳市地    址:：深圳市宝安区龙华镇中泰科技园1栋9层邮 编：518109 16路视频防雷器 性能简介：本产品依据IEC电涌保护器的标准设计接口形式为BNC,外形为长方体机架式，适用于监控机房视频分配器、视频矩阵切换器等终端设备的雷击及浪涌保护，安装便捷，无需维护，反应速度快速，适用带宽小于120MHZ，插入损耗0.2dB。16口视频技术参数表：型 号ODEN CCTV-16/BNC标称工作电压Un5V12V最大持续工作电压Uc6V18V标称放电电流In（8/20ms）5KA5KA最大放电电流Imax（8/20ms）10KA10KA1KVms /电压保护水平Up芯/屏蔽20V40V屏蔽/地90V90V外形尺寸480×140×45mm(1U,19'')响应时间Ta≤1ns带宽FG120MHZ工作温度范围Tup-40℃至+80℃插入损耗≤0.2dB插入电阻≤1Ω保护等级IP30外壳材料屏蔽金属铝接口方式BNC(K/K;K/J)安装方法：在被保护设备的线路接口前端串联接入避雷器，“OUT”为设备端、“IN”为进线端，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接 。

深圳市信创科技发展有限公司联 系 人:：夏小姐手  机：15002056256电    话:：0755-29006849手  机：15813890121传  真：0755-29025086QQ：1047677301公司网址：http://www.szoden.net电子邮箱： szxcmin@163.com所在城市： 广东  深圳市地    址:：深圳市宝安区龙华镇中泰科技园1栋9层邮  编：518109名称：单路电源防雷器(摄像机)介绍：性能简介： 摄像枪电源专用电涌保护器，依据IEC电涌保护器的标准设计，箝位准确，残压极低，串联安装于摄像枪供电接入线路端。 技术参数表： 型 号ODEN 12-24-48-110-220DC标称工作电压Un12V24V220V最大持续工作电压Uc16V32V320V标称放电电流In（8/20ms）2.5KA2.5KA2.5KA最大放电电流Imax（8/20ms）5KA5KA5KA电压保护水平Up75V120V600V外形尺寸117×22×50mm响应时间Ta≤25ns漏电流IrμA额定负载电流IL≤3A保护等级IP30外壳材料阻燃热塑性材料接线方式串联安装方法：电源相线（L）（+）、零线（N）（-）分别接入电涌保护器相应接线端子，保证牢固及可靠，将避雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。
