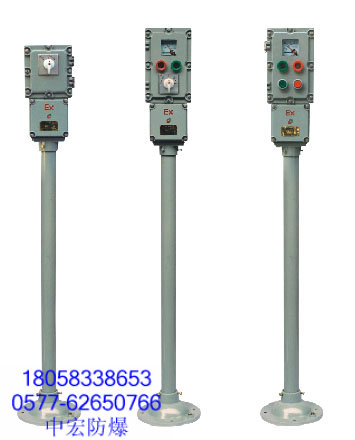

防爆操作柱找中宏，防爆防腐操作柱生产商，防水防腐操作柱报价 BZL8050防爆防腐操作柱 1　范围 本企业标准规定BZC8050防爆防腐操作柱（以下简称防爆操作柱）的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。 本企业标准适用于防爆操作柱的设计、制造与检验。 防爆操作柱主要适用于气体环境中1区或2区危险区域，为ⅡA、ⅡB、ⅡC类T6组及以下场所，同时适用于可燃性粉尘环境20区、21区、22区场所，在交流50Hz、额定电压至380V，额定电流至16A的电路中作远距离控制电磁电器及分断小容量负载之用，带指示灯、电流表等还具有显示指示功能。 操作柱分类 a）操作柱按操作功能有：按钮、开关。 b）操作柱按显示功能有：指示灯显示、电流表显示 防爆操作柱找中宏--业务电话：0577-62650766 ；18058338653（吴经理），业务QQ：2652837633 .4　主要使用类别 3.4.1　内装隔爆型控制开关元件的使用类别 AC-21 通断电阻负载，包括通断适中的负载。 AC-22 通断电阻电感混合负载，包括通断适中的负载。 DC-21 通断电阻负载，包括通断适中的过载。 3.4.2　内装隔爆型控制按钮元件的使用类别 AC-14 控制小容量电磁铁负载。 AC-15 控制交流电磁铁负载。 DC-13 控制直流电磁铁负载。 表1　 额定绝缘电压（V）额定工作电压 （V）额定工作电流（A）防护等级防爆标志防腐等级进线口螺纹 500 DC220 AC380 16 IP65 ExedⅡCT6/ DIPA20 TAT6 WF2 G3/4、G1 4　要求 4.1　防爆操作柱应符合本企业标准的要求，并按照规定的程序由国家认可的质量监督检验部门审查合格的图样和企业标准进行制造，并应在取得检验部门发放的“防爆合格证”后，方可生产。当产品的技术文件和图纸经修改涉及防爆性能时，应将修改的技术文件和图纸及有关说明，送原检验机构重新审查。 防爆操作柱找中宏--浙江中宏防爆电气有限公司（专业中高端防爆电器设备供应商） 4.2　正常工作条件 防爆操作柱应在下列条件下能够可靠工作： a）安装地点的海拔不超过2000m； b）周围空气温度为-20℃～+40℃，且24h内的平均温度值不超过+35℃； c）安装地点的最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下允许有较高的相对湿度； d）在能防止雨水及滴水侵袭的地方； e）在Ⅱ类含有爆炸性气体环境1区、2区场所：ExedⅡCT6 f）在含有可燃性粉尘环境20区、21区、22区场所：DIPA20 TAT6 g）污染等级3； h）安装类别：Ⅱ类； i）防护等级：IP65。 防爆操作柱找中宏--浙江中宏防爆欢迎您的致电！0577-62650766，18058338653 4.3　结构要求 4.3.1　防爆操作柱的电气间隙不小于6㎜，爬电距离不小于10㎜。 4.3.2　防爆操作柱内部导线连接应符合GB3836.3-2000中4.2的规定。 4.3.3　防爆操作柱外壳材质采用具有阻燃性能的工程塑料制造。 4.3.4　防爆操作柱所有紧固件应有防止自行松脱措施。 4.3.5　防爆操作柱的所有黑色金属零部件均应采取防锈措施。 4.3.6　防爆操作柱内装隔爆元件隔爆接合面宽度L≥6mm，间隙/直径间隙ic≤0.1㎜，接合面表面平均粗糙度Ra不超过6.3μm。同时还应符合GB 12476.1第13.1的规定：平面接合面有效长度W≥10mm，接合面间隙G≤0.1mm；衬垫接合面有效宽度W≥3mm；操纵杆通路有效长度L≥12.5mm，直径间隙W≤0.13mm。 4.3.7　防爆操作柱应设置铭牌和警告牌，材质采用不锈钢板材料制造。 4.3.8　防爆操作柱透明件应采用钢化玻璃制造。 4.4　防爆操作柱性能要求 4.4.1　防爆操作柱的绝缘性能应承受50Hz、电压2500V的工频耐压试验，历时1min(出厂检验为1S)无击穿和闪络现象，在一般条件下，带电部位与壳体之间的绝缘电阻不小于20MΩ。 4.4.2　外壳最高表面温度和内部最高温度点温度均不超过80℃，接线端子温升不超过35K。 4.4.3 塑料外壳在正常工作时应不积聚危险静电，在温度为(23±2)℃，相对湿度(50±2)%的条件下测量，塑料表面的绝缘电阻值应不超过1GΩ。 4.4.4防爆操作柱电缆引入装置应能夹紧电缆，应符合GB3836.1-2000附录D中D3.1的要求。 4.4.5防爆操作柱的密封垫及密封圈应采用橡胶制造，应符合GB3836.1-2000附录D中D3.3条规定的老化试验要求。 4.4.6防爆操作柱的外壳及引入装置应承受7J冲击能量的冲击试验，透明件应随4J冲击能量试验，不得损坏和发生影响防爆性能的变形。 4.4.6防爆操作柱非金属外壳及外壳的非金属部件应能承受GB3836.1-2000中23.4.7.3条耐热试验和23.4.7.4条耐寒试验要求。 4.4.7防爆操作柱非金属隔爆外壳及外壳的非金属部件应承受GB3836.2-2000附录A中A3.3规定的可燃性试验要求。 4.4.8内装隔爆按钮、开关的非金属隔爆外壳应承受GB3836.2-2000中15.1.2.2规定的动压试验要求。 4.4.9防爆操作柱的非金属隔爆外壳应承受GB3836.2-2000中15.2规定的内部点燃不传爆试验要求。 4.4.10防爆操作柱非金属外壳需进行GB3836.2-2000附A中A3.1.5耐光照试验。 4.4.11防爆操作柱经JB/T3019-1999规定进行10d腐蚀试验后，应符合下述要求： a)外壳内的导电件、金属结构件、紧固件不得出现明显腐蚀现象。 b)塑料外壳不得起泡、变形或脆裂。 c)橡胶零件不得腐蚀、分层、脆裂、变形和发粘。 防爆操作柱找中宏，防爆防腐操作柱生产商，防水防腐操作柱报价 浙江中宏防爆电气有限公司--专业的【生产商】 浙江中宏防爆电气有限公司--优质的【批发商】 浙江中宏防爆电气有限公司--知名的【供应商】 浙江中宏防爆电气有限公司--无区域【直销商】 浙江中宏防爆是浙江省温州乐清市知名厂家，中国电气之都的防爆产品的生产厂家， 中宏防爆产品价格优惠，产品规格众多，质量保证！受到广大客户的的亲赖！ 浙江中宏防爆是始终坚持“科学管理、质量第一，为顾客提供满意的产品和优良的服务”的方针！中宏防爆的产品经国家的检验机关检验合格，产品畅销全国！ 浙江中宏防爆欢迎您的致电！0577-62650766，18058338653 联系人：吴经理，业务QQ：2652837633

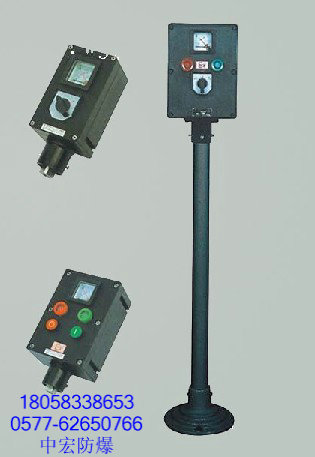

山西防爆防腐操作柱，防爆操作柱接线图咨询，操作柱，防爆操作柱价格 防爆操作柱接线图【咨询】产品特点 ■铸铝合金外壳,压铸成形,表面喷塑. ■具有防水,防尘等性能. ■按钮,开关,指示灯,电流表 ■电流表量程由用户确定. ■内装防爆元件引进德国技术生产, ■如有特殊要求可特制. ■符合GB3836-2000,IEC60079 标准要求 1.防爆操作柱接线图【咨询】适用于1区、2区危险场所 2.防爆操作柱适用于IIA, IIB, IIC类气体环境 3.防爆操作柱适用于可燃性粉尘场所 防爆操作柱接线图【咨询】产品特点 1.外壳采用铝合金压铸成型、表面高压静电啧塑 2.具有防水、防尘等性能 3.按钮、开关、指示灯、电流表等组成多种功能由用户自由选择 4.电流表量程由用户指定 5.内装防爆元件性能良好、美观精致、经久耐用 6.立式或挂式安装 7.如有特殊要求可特制 8.符合GB3836-2000, IEC60079标准要求. 防爆操作柱接线图【咨询】浙江中宏防爆欢迎您的致电！0577-62650766，18058338653 联系人：吴经理，业务QQ：2652837633 内部元件性能特点介绍 a.BZL8050防爆操作柱内指示灯是我公司新开发的防爆指示灯，采用完整的整流、稳压、滤波电路电源采用高亮度LED、寿命长、发光高度高,防爆指示灯透明罩全部采用进口PC材料具有很好的透光性和散射性能有效的把指示灯光传散射出去 b.按钮操作头采用高强度工程塑料注塑成型具有很好的抗磨.耐老化、抗腐蚀,并且操作灵活. c.防爆按钮芯子为隔爆型防爆元件，防爆性能可靠、拆装方便 d.开关芯子采用万能组合结构电气功能可任意组合，防爆结构有独立隔爆灭弧室，独立的复位装置，分合动作可靠 e.全新设计的72型防爆电流表.有5倍过载能力，配制方型观察透明窗 f.体盖可配置合页、需要时订货请注明 防爆操作柱接线图【咨询】--浙江中宏防爆电气有限公司（专业中高端防爆电器设备供应商） 产品型号举例及性能参数 名称型号防爆标志防护等级防腐等级使用类别额定电压额定电流进线口螺纹电缆外径 防爆操作柱BZC53(LBZ/LCZ)-K1G ExdⅡCT6 IP55 WF1 AC3/AC4 220/280V 10A G1 12-17 外型及安装举例 BZL8050防爆操作柱一开关挂式 BZL8050防爆操作柱两灯两钮挂式 BZL8050防爆操作柱一表一开关挂式 BZL8050防爆操作柱两钮一开关挂式 BZL8050防爆操作柱两灯一表一开关挂式 BZL8050防爆操作柱两灯两钮一开关挂式 订货须知及举例 BZL8050防爆操作柱在户外使用时请使用防雨罩，产品性能将更加优越 在选型请根据总单元及分单元含义、注明开关按钮指示灯、电流表各自的数量规格及其产品的安装方式，进出线目方向等，详细注明所需产品的型号 一、总单元中注明所需开关、按钮、指示灯、电流表数量、规格产品按装方式进线方式如:二钮一表二灯挂式，注为:BZC53-A2B1D2G 二、分单元中详细注明开关按钮、指示灯.电流表.各目的参数，如:数量.规格.电压 三、完整的订货代号: 总单元和分单元选定后组合一起就是完整的选型代号。如订货代号:BZC53-A2B1D2G. A2-21. B1-1（100 / 5）. D2-1Rd/1Gd 此产品:二钮一表二灯挂式表量程100/5,指示灯为220V,绿、红各1个，2个按钮规格均能为一常开一常闭  【温馨提示】因网上发布的产品规格型号有限，更多产品规格型号及价格请致电：浙江中宏防爆电气有限公司--专业的【生产商】 浙江中宏防爆电气有限公司--优质的【批发商】 浙江中宏防爆电气有限公司--知名的【供应商】 浙江中宏防爆电气有限公司--无区域【直销商】 浙江中宏防爆是浙江省温州乐清市知名厂家，中国电气之都的防爆产品的生产厂家， 中宏防爆产品价格优惠，产品规格众多，质量保证！受到广大客户的的亲赖！ 浙江中宏防爆是始终坚持“科学管理、质量第一，为顾客提供满意的产品和优良的服务”的方针！中宏防爆的产品经国家的检验机关检验合格，产品畅销全国！ 浙江中宏防爆欢迎您的致电！0577-62650766，18058338653 联系人：吴经理，业务QQ：2652837633 山西防爆防腐操作柱，防爆操作柱接线图咨询，操作柱，防爆操作柱价格
