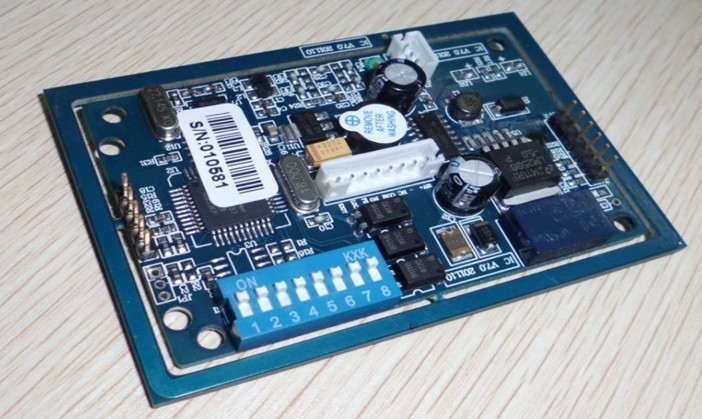

* 该方案无需繁琐的布线，节省工程成本费用及工时 * 操作方法简单，无需专业人员即可学会 * 刷卡可到达指定楼层，防止闲散人员到处走动 * 刷卡后按相应的楼层按钮，避免外来人员入侵 * 专属卡功能，销售给开发商的卡片必须在工程商那里购买 * 写入不同的开放设置权限，可实现不同人员分别管理 * 限制用户刷卡次数，如：实现计次收费乘梯 * 限制用户刷卡时间，如：实现代收物业管理费用 * 黑名单功能 一、产品特性 l            联网和不联网双功能门禁控制器，极高的性价比； l            小体积、高性能、操作简便； l            直接母卡刷卡授权，用拨码设置机号； l            带截止日期、支持次数功能（6万次）； l            支持黑名单功能； l            按钮、长开、长闭控制； l            输出为常开、常闭2种状态； l            可以外接天线； l            优秀的读卡性能，距离可达5-9cm； l            可在金属板前面安装； l            扩展引出控制线； l            可以接电梯控制器实现不联网电梯楼层管理   二、IC不联网嵌入式控制器产品参数 读卡距离：5-9cm 存储器：2K bytes 用于存储黑名单。可扩展 黑名单数量：680个，可扩展 电压：12V 电流：100mA 三、IC不联网嵌入式控制器拨码开关设置 引脚 说明 1 功能选择 ON：不联网 OFF：联网 2 功能选择 ON：和电梯控制器配套，OFF：不联网IC 3 地址6 4 地址5 5 地址4 6 地址3 7 地址2 8 地址1      备注： 地址和引脚号正好反过来       机号拨码对应表 地址 机号 1 2 3 4 5 6 0             1 ON           2   ON         3 ON ON         4     ON       5 ON   ON       6   ON ON       …. 63 ON ON ON ON ON ON 机号为0： 任何注册的卡刷卡即开门（母卡黑名单除外）。 机号为63：此时才可以刷母卡授权。 详细拨码表详见附件。 四、IC不联网嵌入式控制器操作流程 A、对控制器授权 1.         连接USB写卡器到电脑，启用USB用写卡器注册母卡。 注册母卡流程： 『注意：一个项目最少需要制作一张母卡，如果需要多张，则必须密码相同，母卡不能做其他用途』 ①        连接写卡器到电脑上，打开软件，点击启用“USB”; ②        在发卡器上放一张空白IC卡。 ③        打开母卡管理界面，在授权密码里面输入6位密码。『请牢记密码』 ④        单击制作授权卡（母卡），发卡器提示音出现表示制作成功。 2.         机号拨为63，用母卡在控制器上刷卡，提示长音（嘀---嘀。）表示母卡对控制器授权成功。仅操作一次即可。 B、控制器设置 1、通过拨码设置正确的机号； 2、将控制器增加到软件里面，机号必填，序列号选填   C 、空白卡注册 1.用母卡授权发卡器（断电之前只需要授权一次）。 2.再用发卡器对空白（卡）进行注册。 注册用户卡 ①        把母卡放在写卡器上，打开发卡器界面，单击写卡器授权，提示成功。 ②      拿开母卡，在写卡器上面放一个空白的IC卡。 ③      打开卡片管理界面，单击读卡，读出的卡片会自动添加到系统中。 ④      单击空白卡片注册，提示成功。 ⑤      修改该卡片的权限，单击写入权限。 ⑥      授权完成。 注销用户卡 ①        把母卡放在发卡器上，单击发卡器授权，提示成功。 ②      拿开母卡，在发卡器上面放上需要注销的卡。 ③      打开卡片管理界面，单击“卡片注销” 。 ④      注销后的卡可以重新注册使用。 增加黑名单 ①        把母卡放在发卡器上，单击发卡器授权，提示成功。 ②        拿开母卡，在发卡器上面放上用来装载黑名单的注册卡。 ③        打开卡片管理界面，选择需要加入黑名单的卡，单击右键执行设置黑名单。 ④        打开"黑名单管理"界面，选择最多5个黑名单的卡号，单击登记黑名单到卡片。 ⑤        装有黑名单的卡到每个控制器上刷卡，有声音提示即可。 3.写入（对）应机号控制器的权限。 不需要用不联网门禁软件对控制器进行参数设置和母卡授权。 黑名单卡刷卡后会被直接注销，如果注销成功，该黑名单将从控制器中删除。 这里要强调的是：工程商用发卡器具备制作专属卡的权限，也就是说工程商任何渠道采购的IC卡经过工程商用发卡器专属卡授权之后交给甲方，甲方用甲方专用发卡器才能发卡授权，自行购买卡片不可以，当然甲方拥有工程商专用的发卡器例外！ 五、IC不联网嵌入式控制器功能注解 次数功能 如果是通卡，则不受次数限制 无通卡设置的卡每次刷卡减一次，次数为0则不能通过。 地址为0，注册的卡刷卡即开，不受次数限制。 声音提示 无效卡：提示3声 有效卡：提示2声 未注册卡：提示3声，第一声较长。 黑名单：注销成功长声，注销不成功为4声。 系统 控制器每隔1小时自动重新启动一次。处于长开或者长闭门状态时停止该重启计时。 扩展输出 扩展输出脚有6个，每2个为一组。其中一个为正，另外一个为负极或者控制脚。 引脚 定义 说明 1 负 电源指示，电压为12V，正端有1K电阻限流。 2 正 3 控制 门开关指示，电压为12V，正端有1K电阻限流。 4 正 5 控制 长开指示，电压为12V，正端有1K电阻限流。 6 正   升级记录 日期 Ver 说明 2011-10-25 1.0 标准功能 2011-11-02 1.1 机号为127才可以使用母卡授权； 机号为0时候，注册的卡才能刷卡开门 此次修改才开始烧录。 2011-11-14 1.2 增加次数功能   地        址：深圳市龙华新区梅龙路•彩悦大厦508# 联 系 人：陈 学 建 电        话：0755-82813105-810 业务专线：18719284011（24小时） 传        真：0755-83626790 Q         Q ： 97037391 邮        箱：97037391@qq.com

    我们着眼于国内外领先的行业技术，门禁系统产品数十年生产研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁一卡通系列产品——485/TCP联网型门禁控制器、考勤机、电梯控制器、通道闸门禁、基站门禁、身份证读写器、饭堂消费机、掌静脉门禁、手机一卡通等智能化建筑设备。产品系列应用成熟，价格合理，性能稳定，质量有保证，强大的售后服务体系。软件整合功能有门禁、考勤、计餐、梯控、巡更、地图、语音播报、场内外人员统计、刷卡抓拍、限制刷卡次数、限制用户使用时间、欢迎词显示等功能。……并广泛应用于各领域、各行业。 控制单个门进门单向刷卡,标准板1000张卡管理权限（可扩展增加到54000条）,60000条脱机存储记录,60000条报警容量，RS485或TCP/IP通讯，通讯距离可达1200米（485通讯）/100米TCP/IP通讯，含机箱、电源、精美外包装,机箱内12V4A专用开关电源，除了给控制器供电外还可以另外给2把电插锁供电，另外主板12V电源端口可以作为供电输出接口也可以作为输入接口。 可扩展功能有： 1、单门单向，火警报警输入，报警输出，门磁检测 2、单门双向，火警报警输入，报警输出，门磁检测。 3、双门单向，门磁检测。 地        址：深圳市龙华新区梅龙路•彩悦大厦508# 联 系 人：陈 学 建 电        话：0755-82813105-810 业务专线：18719284011（24小时） 传        真：0755-83626790 Q         Q ： 97037391 邮        箱：97037391@qq.com

      AOPU着眼于国内外市场领先的行业技术，具备门禁系统产品数十年的研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁控制器系列产品——485 联网门禁控制器、TCP / IP 网络门禁控制器、银行互锁门禁控制器、电梯控制器、智能储柜门禁、基站控制设备、嵌入式楼宇门禁控制器、在线巡更门禁控制器、门禁考勤联网控制器等门禁一卡通系列……并广泛应用于各领域、各行业。 澳普门禁产品有以下三个特点： 一、我们是专业的门禁生产企业，具备强大的研发实力，产品有较大的价格优势，售后服务体系完善和技术支持有保障，可以根据客户要求修改或定制产品； 二、我司门禁产品软件简洁、直观、方便、实用，客户通过学习使用手册就可以熟练操作。软件功能强大，集成整合有门禁系统、考勤系统、计餐消费系统、巡更系统、实时地图、视频抓拍、语音播报系统，操作软件性能稳定，数据准确无误。 三、我司在行业中产品系列最全，涵盖485/TCP/电梯(储物柜)三大系列十种规格的产品。我司产品硬件返修率低，性价比高，而且我们提供三个月包换、一年保修、软件终生免费升级的质保承诺。 地  址：深圳市龙华梅龙路•彩悦大厦508# 电  话：0755-82813105-810     传  真：0755-83626790 手  机：187 1928 4011 （7*24小时） Q   Q: 97037391 联系人：陈 学建

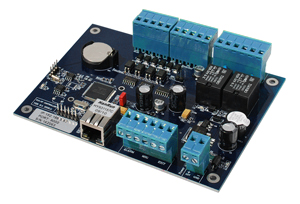

 以太网单门双向门禁控制器是TCP/IP门禁系列中的一种，使用标准的工业TCP/IP网络通讯，在一个管理系统中设备台数不受限制；可外接2个韦根读卡器，实现1个出入口的进出刷卡，控制器内置Web管理平台，可直接对控制器进行设置管理；该门禁控制器选用目前最先进的集成方案设计而成的新一代门禁控制产品。具有性能稳定、通讯快、容量大、兼容性强、组网方便等特性，其卓越性能在国内外众多大型门禁系统工程和一卡通系统中得到广泛证实。    主板型号：       1000-TCP 主板尺寸：       135mm×122mm×22mm 主板颜色：       深蓝(标准板) 主板重量：       约160克 机箱尺寸：       285mm×240mm×82mm，380×300×75mm(大箱) 机箱颜色：       黑色 机箱重量：       约1400克(大箱2400克) 工作温度：

    我们着眼于国内外领先的行业技术，门禁系统产品数十年生产研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁一卡通系列产品——485/TCP联网型门禁控制器、考勤机、电梯控制器、通道闸门禁、基站门禁、身份证读写器、饭堂消费机、掌静脉门禁、手机一卡通等智能化建筑设备。产品系列应用成熟，价格合理，性能稳定，质量有保证，强大的售后服务体系。软件整合功能有门禁、考勤、计餐、梯控、巡更、地图、语音播报、场内外人员统计、刷卡抓拍、限制刷卡次数、限制用户使用时间、欢迎词显示等功能。……并广泛应用于各领域、各行业。 控制单个门进门单向刷卡,标准板1000张卡管理权限（可扩展增加到54000条）,60000条脱机存储记录,60000条报警容量，RS485或TCP/IP通讯，通讯距离可达1200米（485通讯）/100米TCP/IP通讯，含机箱、电源、精美外包装,机箱内12V4A专用开关电源，除了给控制器供电外还可以另外给2把电插锁供电，另外主板12V电源端口可以作为供电输出接口也可以作为输入接口。 可扩展功能有： 1、单门单向，火警报警输入，报警输出，门磁检测 2、单门双向，火警报警输入，报警输出，门磁检测。 3、双门单向，门磁检测。 地        址：深圳市龙华新区梅龙路•彩悦大厦508# 联 系 人：陈 学 建 电        话：0755-82813105-810 业务专线：18719284011（24小时） 传        真：0755-83626790 Q         Q ： 97037391 邮        箱：97037391@qq.com

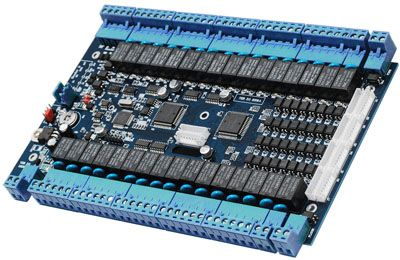

1、刷卡到达指定楼层。                  在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。当用户进入电梯并在读卡器上刷卡后，门禁主控板判断此卡是否有效及所具有所到达楼层的权限，自动按下对应楼层按钮，电梯即可开往指定楼层。此时，无卡用户按钮无效，限制非法乘坐电梯。当用户的管理费过期后刷卡无效系统会自动提示。   2、管理卡设置    根据管理需要可以设置一张管理卡可以到达任一楼层   3、与门禁统一管理 软件可以实现普通门禁与电梯门禁同时管理。电梯的一层和地下车辆层可以设置为公共层，对有地下车库的住户可以授权住户层和地下车库与住宅楼单元间之间的门禁权限（地下车库与住宅楼单元间之间安装一个单门门禁）。   4、住户互访功能                  住户通过楼宇对讲，向被访户询问被访户的楼层密码。访户进入电梯后输入密码到达被访户楼层。（必须配合密码读卡器）           5、临时访客功能。                 临时访客功能：针对临时访客发行，临时卡设置有效时间段、有效楼层、有效电梯，该持卡用户在授权范围内使用有效。当临时访客离开时，可以退卡，取消此临时卡的权限。            6、对讲（选配）：增加电梯呼梯控制板                  临时访客可以通过安装在单元门口的楼宇对讲门口机与楼内居民通话，由楼内的居民按下楼宇对讲室内机的单元门开锁按钮和电梯允许停靠按钮，访客进入电梯后，对应这一楼层的按钮可以使用，而其他楼层的按钮则无法使用，这样，电梯只会停靠在其要到达的楼层上。            7、消防联动功能                   当发生消防报警时，控制器自动转入消防状态，电梯进入正常使用，不受刷卡控制。

      AOPU着眼于国内外市场领先的行业技术，具备门禁系统产品数十年的研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁控制器系列产品——485 联网门禁控制器、TCP / IP 网络门禁控制器、银行互锁门禁控制器、电梯控制器、智能储柜门禁、基站控制设备、嵌入式楼宇门禁控制器、在线巡更门禁控制器、门禁考勤联网控制器等门禁一卡通系列……并广泛应用于各领域、各行业。 澳普门禁产品有以下三个特点： 一、我们是专业的门禁生产企业，具备强大的研发实力，产品有较大的价格优势，售后服务体系完善和技术支持有保障，可以根据客户要求修改或定制产品； 二、我司门禁产品软件简洁、直观、方便、实用，客户通过学习使用手册就可以熟练操作。软件功能强大，集成整合有门禁系统、考勤系统、计餐消费系统、巡更系统、实时地图、视频抓拍、语音播报系统，操作软件性能稳定，数据准确无误。 三、我司在行业中产品系列最全，涵盖485/TCP/电梯(储物柜)三大系列十种规格的产品。我司产品硬件返修率低，性价比高，而且我们提供三个月包换、一年保修、软件终生免费升级的质保承诺。 地  址：深圳市龙华梅龙路•彩悦大厦508# 电  话：0755-82813105-810     传  真：0755-83626790 手  机：187 1928 4011 （7*24小时） Q   Q: 97037391 联系人：陈 学建

      AOPU着眼于国内外市场领先的行业技术，具备门禁系统产品数十年的研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁控制器系列产品——485 联网门禁控制器、TCP / IP 网络门禁控制器、银行互锁门禁控制器、电梯控制器、智能储柜门禁、基站控制设备、嵌入式楼宇门禁控制器、在线巡更门禁控制器、门禁考勤联网控制器等门禁一卡通系列……并广泛应用于各领域、各行业。 澳普门禁产品有以下三个特点： 一、我们是专业的门禁生产企业，具备强大的研发实力，产品有较大的价格优势，售后服务体系完善和技术支持有保障，可以根据客户要求修改或定制产品； 二、我司门禁产品软件简洁、直观、方便、实用，客户通过学习使用手册就可以熟练操作。软件功能强大，集成整合有门禁系统、考勤系统、计餐消费系统、巡更系统、实时地图、视频抓拍、语音播报系统，操作软件性能稳定，数据准确无误。 三、我司在行业中产品系列最全，涵盖485/TCP/电梯(储物柜)三大系列十种规格的产品。我司产品硬件返修率低，性价比高，而且我们提供三个月包换、一年保修、软件终生免费升级的质保承诺。 地  址：深圳市龙华梅龙路•彩悦大厦508# 电  话：0755-82813105-810     传  真：0755-83626790 手  机：187 1928 4011 （7*24小时） 网  址：www.aopu.cc Q   Q: 97037391 联系人：陈 学建

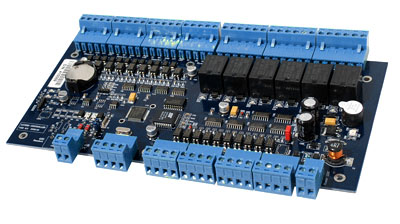

     AOPU着眼于国内外领先的行业技术，门禁系统产品数十年生产研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁一卡通系列产品——485/TCP联网型门禁控制器、考勤机、电梯控制器、通道闸门禁、基站门禁、身份证读写器、饭堂消费机、掌静脉门禁、手机一卡通等智能化建筑设备。产品系列应用成熟，价格合理，性能稳定，质量有保证，强大的售后服务体系。软件整合功能有门禁、考勤、计餐、梯控、巡更、地图、语音播报、场内外人员统计、刷卡抓拍、限制刷卡次数、限制用户使用时间、欢迎词显示等功能。……并广泛应用于各领域、各行业。      485四门单向门禁控制器是485门禁系列中的一种，使用标准的485工业串口通讯，通讯距离可达1200米，一条总线可以接255台各类485门禁控制器；外接四个Wiegand读卡器，实现4个门的进入刷卡，该门禁控制器选用目前最先进的集成方案设计而成的新一代门禁控制产品。具有性能稳定、通讯快、容量大、兼容性强、组网方便等特性，其卓越性能在国内外众多大型门禁系统工程和一卡通系统中得到广泛证实。           基本参数  主板型号：       4000 主板尺寸：       215mm×130mm×22mm 主板颜色：       深蓝 主板重量：       约200克 机箱尺寸：       285mm×240mm×82mm，380×300×75mm(大箱2400克) 机箱颜色：       黑色 机箱重量：       约1400克(大箱2400克)  工作温度：

      AOPU着眼于国内外市场领先的行业技术，具备门禁系统产品数十年的研发经验，不断推陈出新，开发生产了能够满足中国市场需求的门禁控制器系列产品——485 联网门禁控制器、TCP / IP 网络门禁控制器、银行互锁门禁控制器、电梯控制器、智能储柜门禁、基站控制设备、嵌入式楼宇门禁控制器、在线巡更门禁控制器、门禁考勤联网控制器等门禁一卡通系列……并广泛应用于各领域、各行业。 澳普门禁产品有以下三个特点： 一、我们是专业的门禁生产企业，具备强大的研发实力，产品有较大的价格优势，售后服务体系完善和技术支持有保障，可以根据客户要求修改或定制产品； 二、我司门禁产品软件简洁、直观、方便、实用，客户通过学习使用手册就可以熟练操作。软件功能强大，集成整合有门禁系统、考勤系统、计餐消费系统、巡更系统、实时地图、视频抓拍、语音播报系统，操作软件性能稳定，数据准确无误。 三、我司在行业中产品系列最全，涵盖485/TCP/电梯(储物柜)三大系列十种规格的产品。我司产品硬件返修率低，性价比高，而且我们提供三个月包换、一年保修、软件终生免费升级的质保承诺。 地  址：深圳市龙华梅龙路•彩悦大厦508# 电  话：0755-82813105-810     传  真：0755-83626790 手  机：187 1928 4011 （7*24小时） Q    Q： 97037391 联系人：陈 学建
