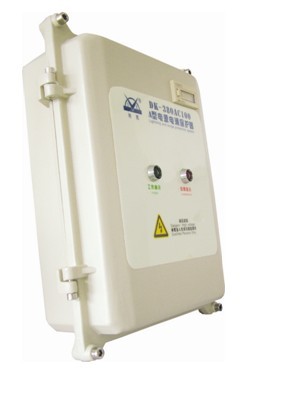

产品介绍： DK-220AC60 A型、DK-220AC100 A型、DK-380AC60 A型、DK-380AC100 A型          并联A型箱式带雷击计数器电涌保护器按照IEC标准设计,配备电源工作指示、故障指示及雷击计数器等。          本产品适用于220/380V配电系统的防雷。          8/20μs最大放电电流Imax可达60-100kA/每线                   ◆电源工作指示        ◆故障指示        ◆雷击计数器        ◆防水功能        ◆远程告警遥信接口             安装示意图： 产品型号与技术参数： 型号 DK-220AC60 A型 DK-220AC100 A型 DK-380AC60 A型 DK-380AC100 A型 外壳防护材质 铝质防水箱体 外壳防护等级 IP23 颜色 白色 安装方式 挂壁式 接线端口数量 3PIN 5PIN 工作温度 -40～＋85℃ 相对湿度 ≤95% 损坏状态 呈断路状态 保护模式 L－N－PE（1＋1） L－N－PE（3＋1） 外形尺寸 220×295×90 重量(kg) 3.26 3.28 3.55 3.67 指示功能 工作指示、故障指示、雷击计数 主要参考标准 IEC61643-1和GB 18802.1—2002 防雷保护等级 C级 B级 C级 B级 SPD类型 一端口 适用的供电系统类型 TT，TN，IT 额定电压 220V AC 380V AC 最大持续运行电压 385V AC 动作电压 ≥620V DC 额定工作频率 50Hz（60Hz） 漏电流 ≤30μA 标称放电电流（8/20）μs 30kA 50kA 30kA 50kA 最大放电电流（8/20）μs 60kA 100kA 60kA 100kA 电压保护水平（8/20）μs（10kA） ≤1.5kV 电压保护水平（8/20）μs（In） ≤2.2kV ≤2.5kV ≤2.2kV ≤2.5kV 响应时间(L-N) ＜20nS 响应时间(N-PE) ＜100nS 主线路连接参数 　 L（N）接口类型 螺栓固定式端子 螺栓规格 M5 SPD连接导线最小截面 BVR－10mm2 BVR－16mm2 BVR－10mm2 BVR－16mm2 SPD连接导线最大截面 BVR－25mm2 PE接口类型 螺栓固定式（冷压端子） 螺栓规格 M6 PE连接导线最小截面 BVR－16mm2 BVR－25mm2 BVR－16mm2 BVR－25mm2 PE连接导线最大截面 BVR－25mm2 远程告警线路连接参数 　 接口类型 螺栓固定式端子 螺栓规格 M2 连接导线最小截面 BVR－0.5mm2 连接导线最大截面 BVR－1.5mm2 最大工作电压 125V DC 最大工作电流 0.5A（DC） 最大负载功率 12.5W 定货号 10401002 10401001 10301005 10301004   产品适用范围：  ◆建筑物低压总配电柜\分配电箱  ◆室外配电柜\配电箱  ◆需要防水、防潮、防尘、防腐的环境  ◆需要雷电泄放记录的环境  ◆适用的供电系统类型：TT，TN，IT 官方网站：http://www.dikai.com.cn
