DK-AC20P 便携式电源电涌保护器 使用说明书            一、概述： DK-AC20P便携式电源电涌保护器，外形美观，阻燃塑料外壳，内部结构严谨，性能优越。本产品设有电源防雷线路以及网络防雷线路，既能很好地抑制雷电感应产生的过电压、过电流，并能抑制线间可能出现的过电压和杂波信号，从而保证电器的安全。DK-AC20P便携式电源电涌保护器主要用于单相交流电源末级防护以及网络防护。 二、产品外形：     三、使用环境：　 1.工作温度：－400C～＋850C；　 2.相对湿度：不大于95%； 3.室内运行。   四、技术参数：           五、故障说明：  液晶显示屏状态图  防雷功能故障                                           防雷功能正常        六、订货须知： a) 用户在订货时，必须清楚被保护设备的用电功率，运行电压大小，我公司可根据用户需求对产品进行定制。 b) 为了更安全，应保证接地良好。 c) 本产品属精细保护，为了您的安全，请严格按本说明书的要求使用，勿自行拆装，否则本公司将不予以保修。 官方网站：http://www.dikai.com.cn

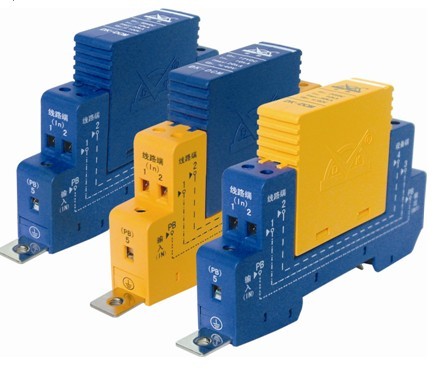

产品介绍：   DK-DCM热拔插式模快化信号电涌保护器按照IEC标准设计。 本产品适用于任何电压等级的模拟量信号/开关量信号/数据信号/通讯专线/遥控遥测信号等仪器仪表设备及PLC柜的信号雷电浪涌防护,广泛应用于电力系统、化工厂、水泥厂、天然气LNG气化站、炼油厂、污水处理、石油石化、民航等系统中信号控制线、数据传输线、仪器仪表监测线等信号线路使用的一种先进的雷电浪涌保护器。 产品的接口形式为标准的螺丝固定卡接式接口，每个模块可保护1对信号线路。产品是模块化35mm电气导轨安装方式，可带电插拔，安装维护方便。 8/20μs最大放电电流Imax可达20 kA/每线。 产品描述： 产品可带电插拔，可随时更换模块且不影响正常信号传输；配有35mm电气导轨安装，可作为信号线的接线端子使用；产品内置过流、过压、断路装置，实现了高效泄放雷电流和抗雷电电磁脉冲冲击的功能；具有多级保护，残压极低；传输性能优异、响应速度快、通流容量大、寿命长；品种齐全、安装接线方便，维护简单的优点。可提供多种不同工作电压等级的产品，并可根据用户需要，特制生产。                 ◆ 最大放电电流20kA        ◆可带电插拔，随时更换模块且不影响正常信号传输        ◆模块化35mm电气导轨安装        ◆底座作为信号线的接线端子使用        ◆提供多种不同电压选择        ◆安装维护方便                 安装示意图： 产品型号与技术参数： 产品型号 DK-DCM 产品名称 12热拔插信号电涌保护器 24热拔插信号电涌保护器 48热拔插信号电涌保护器 200热拔插信号电涌保护器 额定负载电流(A) 1 标称放电电流(8/20μs) (kA) 10 最大放电电流(8/20μs) (kA) 20 线-线电压保护水平Up (V) ≤19 ≤36 ≤80 ≤230 线-PE电压保护水平Up (V) ≤70 ≤90 ≤150 ≤300 响应时间 ≤1ns 工作环境 温度:-40℃～+80℃ 湿度:＜95% 接口方式 螺丝固定式端子 导线截面mm2 最大2.5mm2 安装支架 35mm导轨 外型尺寸 106×65×14 重量(kg) 0.08 外壳材料 塑料 UL94 -V0 外壳防护等级 IP20 认证 CE认证 定货号 1014001 1014002 1014003 1014005   产品适用范围： ◆工业控制系统：模拟量信号线、开关量信号线、数据信号线、通讯专线 ◆石油化工系统：模拟量信号线、开关量信号线、485信号线、通讯专线 ◆安防系统：控制信号线、通讯信号线 ◆其它控制系统：遥测线路、遥控线路、通讯线路   官方网站：http://www.dikai.com.cn

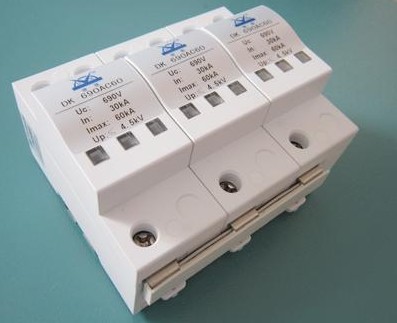

产品介绍：     DK-690ACm Ⅰ型电源电涌保护器产品按照GB18802.1 标准要求进行设计、生产和检测，产品严格按照ISO9001 质量保证体系进行控制。     DK-690ACm Ⅰ型电源电涌保护器(简称:电源SPD)采用耐高温塑料，密封性好，安装接线方便，具有防尘、防腐蚀、阻燃等功能，能在较恶劣的环境下长期稳定工作。本SPD 专用于风电系统的防雷保护，安装在配电设备的前端，能防止雷击等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。 产品技术参数： 产品型号 DK-690AC80 DK-690AC80 工作电压Un 690VAC 最大持续运行电压Uc 900VAC 标称放电电流In 40kA 80kA 最大放电电流Imax 80kA 60kA 电压保护水平Up 5000V 4500V 漏电流 30μA 保护模式 L—PE 产品尺寸 91×70×84 工作温度 -40 ~ 85℃ 相对湿度 ＜95% 防护等级 IP20 使用环境 室内运行，或在没有雨雪侵袭的地方 产品接线方式： 1、DK-690AC60 Ⅰ型电源SPD 可安装在风电系统中风机保护的位置上，一般安装在电源配电柜（箱）或电源开关、插座上。它与电网并联，35mm 导轨安装，安装时应尽可能采用凯文接线方式，以降低电路残压（如图）。 2、将电源输入、输出线前端剥去表层胶皮露出铜芯，将铜芯插入SPD 上的孔中，用螺丝刀将其固定紧。 3、将地线前端剥去表层胶皮露出铜芯，将铜芯插入SPD 上的孔中，用螺丝刀将其固定紧。 4、连接模块式指示报警SPD 接地导线的横截面积至少为16mm2，其引线长度应小于1m，且越短越好。 产品接线图：   适用于风力发电系统 产品维护： 1、保护器窗口指示为绿色时为正常，红色时为损坏。 2、将损坏的模块拆下，装上新的模块。 （注：安装时必须断开电源，严禁带电操作；接地线尽可能粗短且接地电 阻应小于10Ω。） 官方网站：http://www.dikai.com.cn 产品适用范围：

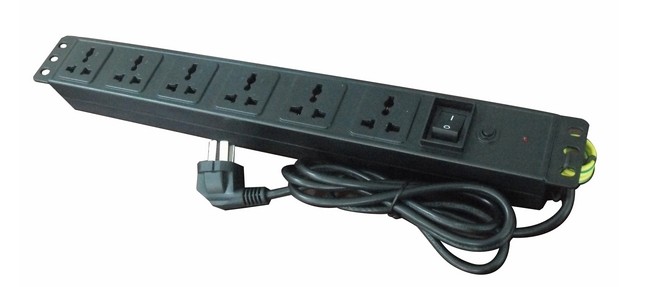

一、概述：  DK-220AC10D机柜式电源电涌保护器,内部结构严谨，性能优越，安装接线方便，本SPD专用于机柜内设备的防雷保护，主要用于220V交流电源末级防护。本产品能很好地抑制线路间可能出现的或者雷电感应产生的过电压、过电流，从而保证电器的安全。本产品带有开关电源控制，具有：过载保护、过电压响应速度快、残压低等特点。 二、使用环境：　     室内运行，在干燥的、没有雨雪侵袭的地方。 三、技术参数 额定工作电压:250V                                        最大负载电流:10A 最高持续运行电压:385V                                 标称放电电流(8/20μs):5kA 最大放电电流(8/20μs):10kA                          电压保护水平(5kA)(V):≤1000V 保护模式：L－PE；N－PE；L－N              尺寸(mm):480×54×46 工作温度：-25℃～＋70℃                          储存温度：-40℃～＋85℃ 相对湿度：不大于95%                                    官方网站：http://www.dikai.com.cn

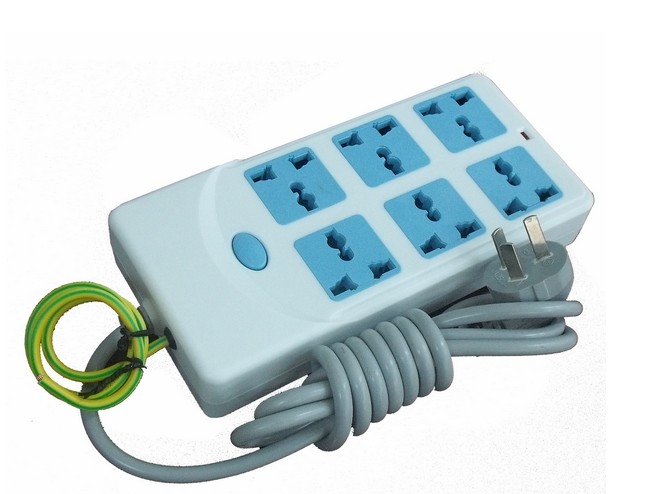

产品介绍：         插座式电源电涌保护器按照国家标准设计,配备电源工作指示、电源开关等。         SPD可实现两级防雷保护，残压低，安装方便，适用于末端设备的精细防雷保护。         插座式电源电涌保护器可实现多功能防雷组合，配置电视信号防雷、电话信号防雷及网络防雷为一体，安装方便。   技术参数： 额定工作电压:250V                                         最大负载电流:10A 最高持续运行电压:275V                                 标称放电电流(8/20μs):10kA 最大放电电流(8/20μs):20kA                          电压保护水平(5kA)(V):≤1200V 保护模式：L－PE；N－PE；L－N              尺寸(mm):203×97×34 工作温度：-25℃～＋70℃                          储存温度：-40℃～＋85℃ 相对湿度：不大于95%                                   运行环境:室内，或在没有雨雪侵袭的地方   产品适用范围： ◆机房：计算机机房、通讯机房、监控机房、控制室等弱电设备电源输入端 ◆办公：办公电脑、传真机、复印机、投影仪等办公设备 ◆家用：电视、冰箱、电脑、电话机、拨号网络设备等 官方网站：http://www.dikai.com.cn

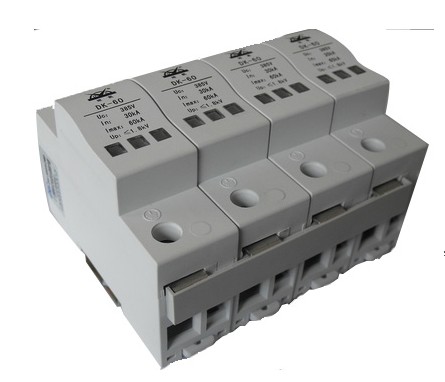

产品介绍：       DK-220AC60、DK-220AC80、DK-380AC60、DK-380AC80  并联模块式电涌保护器按照IEC标准设计,具备大雷电流泄放能力，大通流量，每线的最大放电电流Imax（8/20μs）可达60-80 kA，适用于220/380V配电系统的各级防雷保护。          产品采用模块化设计，密封性好，配置有工作指示、遥信接口及劣化指示等功能；配有35mm电气导轨安装，接线十分方便；采用温控断路技术，内置过流熔断器和热感断路器，劣化时自动脱扣；具有残压极低、响应速度快、通流容量大、寿命长；品种齐全、维护简单等诸多优点。可提供多种不同工作电压等级和雷电通流容量的产品，并可根据用户需要，特制生产。                ◆35mm电气导轨安装        ◆高能量SPD       ◆ 8/20μs波形        ◆遥信接口,远程告警        ◆内置过流熔断器和热感断路器                   安装示意图： 产品型号与技术参数：（I型） 型号 DK-220AC60 I型 DK-220AC80 I型 DK-380AC60 I型 DK-380AC80 I型 外壳防护材质 PC 外壳阻燃等级 UL94-V0 外壳防护等级 IP20 颜色 白色 安装标准 35mm 电气导轨 接线端口数量 3PIN 5PIN 工作温度 -40～＋85℃ 相对湿度 ≤95% 损坏状态 呈断路状态 保护模式 L－PE、N－PE（2P） L－PE、N－PE（4P） 外形尺寸 91×70×56 91×70×112 重量(kg)  0.40  0.47 0.8 0.93 指示功能 窗口指示 主要参考标准 IEC61643-1和GB 18802.1—2002 防雷保护等级 C级 SPD类型 一端口 适用的供电系统类型 TT，TN，IT 额定电压 220V AC 380V AC 最大持续运行电压 385V AC 动作电压 620V DC 额定工作频率 50Hz（60Hz） 漏电流 ≤30μA 标称放电电流（8/20）μs 30kA 40kA 40kA 40kA 最大放电电流（8/20）μs 60kA 80kA 80kA 80kA 电压保护水平（8/20）μs（10kA)Up ≤1.5kV ≤1.5kV ≤1.5kV ≤1.5kV 电压保护水平（8/20）μs（In)Up ≤1.8kV ≤2kV ≤1.8kV ≤2kV 响应时间(L/N-PE) ＜20nS 主线路连接参数 　 L（N）接口类型 螺栓固定式端子 螺栓规格 M5 SPD连接导线最小截面 BVR－10mm2 SPD连接导线最大截面 BVR－35mm2 PE接口类型 螺栓固定式端子 螺栓规格 M5 PE连接导线最小截面 BVR－16mm2 PE连接导线最大截面 BVR－35mm2 远程告警线路连接参数 　 接口类型 螺栓固定式端子 螺栓规格 M2 连接导线最小截面 BVR－0.5mm2 连接导线最大截面 BVR－1.5mm2 最大工作电压/电流 125V AC/0.2A 48V DC/0.5A 定货号 100302086 100402003 100302014 100302011   产品适用范围： ◆建筑物低压分配电箱 ◆建筑物楼层配电箱 ◆室外配电柜\配电箱 ◆需要防水、防潮、防尘、防腐的环境 ◆适用于3+1\1+1接线模式下配电系统 ◆适用的供电系统类型：TT，TN 官方网站：http://www.dikai.com.cn

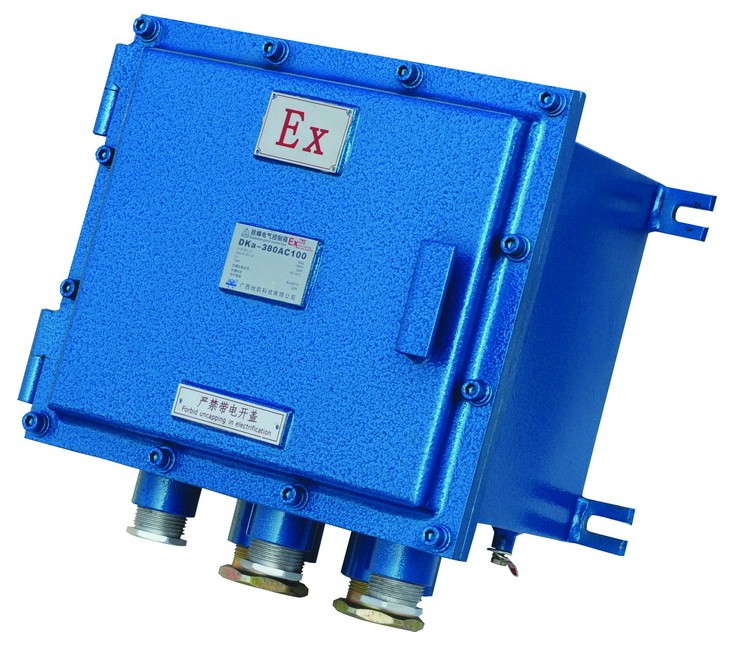

一、概述： DKa-380AC100 防暴电气控制箱密封性好、安装接线方便，具有防尘、防腐蚀、阻燃、耐高温等功能，能在盐、雾及潮湿等恶劣环境下长期稳定工作。本产品是一种并联型过电压保护器使用于三相配电设备的前端，可用于不同的供电系统，避免火险发生。   二、使用环境：　 a)      工作温度：-20～＋800C，储存温度：-40～＋850C；　　　　　 b)      大气的相对湿度：5%～95%；  三、技术参数：   参数 型号 最大持续运行电压 标称放电电流 8/20μs (kA) 最大放电电流 8/20μs (kA) 电压保护水平 (20kA) 漏电流 (μA) 保护模式 防爆等级  DKa-380AC100   385V 50 100 ≤2500V ≤30 L-N-PE (3+1) ExdⅡBT4             四、安装说明：     a）   DKa-380AC100 防暴电气控制箱可安装在三相交流电网的任何位置上，一般安装在电源配电柜（箱）前端。它与电网并联，安装时应尽可能采用凯文接线方式，以降低电路残压（如图）。   b）   连接模块式电源电涌保护器接地导线的横截面积至少为16mm2，其引线长度应小于1m，且越短越好。      本产品不需要特别维护，只需每年巡检一次即可。   安装接线图 （产品外形以实物为准） 五、维护： 本产品不需要特别维护，只需每年巡检一次即可。（注：安装时必须断开电源，严禁带电操作；接地线尽可能粗短且接地电阻应小于10Ω。）   六、使用对象：        用于石油石化系统危险环境下交流配电设备的防雷保护。   七、订货须知：   a)        用户在订货时，应说明所需SPD 的通流量；如果不清楚，可以由我公司专业设计人员现场勘测后选订。 b)        如有疑问，请与我公司联系，本公司将竭诚为您服务。  官方网站：http://www.dikai.com.cn

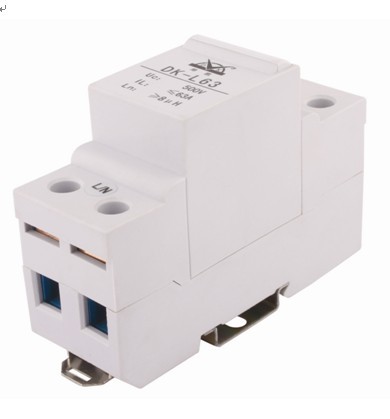

产品介绍： DK-L10、DK-L32、DK-L63          退藕器使用于因两级电涌保护器之间的安装距离不能满足要求时(如大于5米或10米)，在两级电涌保护器安装线路之间串联安装退藕器,起到退藕分压,增加线路电感,配合两级电涌保护器的动作及能量泄放,达到最安全的保护效果。                    ◆标准模块化35mm DIN电气导轨安装        ◆工作电流10A-63A        ◆退藕功能        ◆安装方便            安装示意图： 产品型号与技术参数： 型号 DK－L10 DK－L32 DK－L63 外壳防护材质 PC 外壳阻燃等级 UL94-V0 外壳防护等级 IP20 颜色 灰白色 安装标准 35mm DIN电气导轨 接线端口数量 2PIN 工作温度 -45～＋85℃ 相对湿度 ≤95% 外形尺寸 36×90×62 重量（kg） 0.23 0.25 0.27 最大持续运行电压 500V AC 额定工作频率 50Hz（60Hz） 额定工作电流 10AgL/gG 32AgL/gG 64AgL/gG 电感系数 8μH±20％ 测试标准 EN60950：1955－10 L（N）接口类型 螺栓固定式端子 螺栓规格 M5 连接导线最小截面 BVR－16mm2 连接导线最大截面 BVR－50mm2 定货号 100402021 100402022 100402027   产品适用范围： ◆20/380V配电系统 ◆现场不能满足安装距离要求的场所

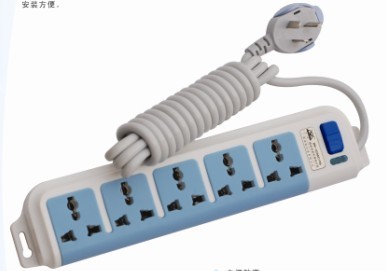

产品介绍：   插座式电源电涌保护器按照国家标准设计,配备电源工作指示、电源开关等。         SPD可实现两级防雷保护，残压低，安装方便，适用于末端设备的精细防雷保护。         插座式电源电涌保护器可实现多功能防雷组合，配置电视信号防雷、电话信号防雷及网络防雷为一体，安装方便。                   ◆电源防雷       ◆电视信号防雷        ◆电话信号防雷       ◆ 网络防雷                    产品型号与技术参数： 型号 DK-22CAC10b 产品名称 插座式电涌保护器 外壳防护材质 PC合金塑料 外壳防护等级 IP20 颜色 白色 接口形式 输入端为10A 电源三芯插头（国标） 输出端为10A电源万用插座（国标） 工作温度 -25～＋70℃ 储存温度 -40～＋85℃ 相对湿度 ≤95% 损坏状态 呈断路状态 保护模式 L－PE，N－PE，L-N 外形尺寸 380×60×38 重量 0.47 指示功能 工作指示 主要参考标准 IEC61643-1和GB 18802.1—2002 防雷保护等级 D级 SPD类型 一端口 适用的供电系统类型 TT，TN，IT 额定电压 250V AC 额定工作电流 10A 最大持续运行电压 385V AC 动作电压 ≥620V DC 额定工作频率 50Hz（60Hz） 漏电流 ≤30μA 标称放电电流（8/20）μs 5kA 最大放电电流（8/20）μs 10kA 电压保护水平（8/20）μs  Up ≤1kV 响应时间(L/N-PE) ＜25nS 定货号 100402013   产品适用范围： ◆机房：计算机机房、通讯机房、监控机房、控制室等弱电设备电源输入端 ◆办公：办公电脑、传真机、复印机、投影仪等办公设备 ◆家用：电视、冰箱、电脑、电话机、拨号网络设备等 官方网站：http://www.dikai.com.cn

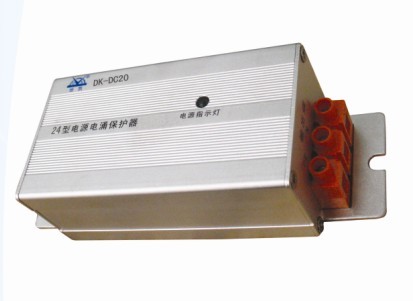

产品介绍：   DK-DC20            二端口直流电源电涌保护器按IEC标准设计。适用于12VDC、24VDC、48VDC、110VDC直流供电系统及广博线路的防雷，具有安装方便、残压低等优点。 8/20μs最大放电电流Imax可达20 kA/每线。                ◆  标准模块化35mmDIN电气导轨安装        ◆劣化指示        ◆内置过流熔断器和热感断路器        ◆劣化自动脱扣              安装示意图： 产品型号与技术参数： 型号 DK-DC20 DK-DC20 DK-DC20 DK-DC20 产品名称 12型直流电涌保护器 24型直流电涌保护器 48型直流电涌保护器 110型直流电涌保护器 外壳防护材质 铁质外壳 外壳防护等级 IP20 颜色 灰色 接线端口数量 5PIN 工作温度 -40～＋85℃ 相对湿度 ≤95% 损坏状态 呈断路状态 保护模式 正－PE，负－PE 外形尺寸 140×47×48 重量 　0.33 0.34 0.35 0.33 指示功能 工作指示 主要参考标准 IEC61643和GB 18802.1—2002 防雷保护等级 D级 SPD类型 二端口 适用的供电系统类型 TT，TN，IT 额定电压 12V DC 24V DC 48V DC 110V DC 额定工作电流 20A 最大持续运行电压 15V DC 28V DC 60V DC 150V DC 漏电流 ≤20μA 标称放电电流（8/20）μs 10kA 最大放电电流（8/20）μs 20kA 电压保护水平（8/20）μsUp ≤80V ≤150V ≤200V ≤500V 响应时间（正/负－PE） ＜20nS 定货号 100602011 100602010 100602009 100602014   产品适用范围： ◆直流配电系统 ◆机房直流线路 ◆直流配电箱 ◆直流供电设备 官方网站：http://www.dikai.com.cn
