特点： 工业级设计，SMT工艺 全数字光纤传输平台，同平台多业务灵活配置 可提供台式，集中插卡式机架2种方式 自主知识产权大规模专用集成电路核心 单纤传输，可选双纤 PAL/NTSC/SECAM全制式兼容，高图象传输质量 提供双向异步数据（正向/反向），传输速率可达到115.200Kbps以上 异步数据可为RS232/RS485/RS422/Manchester码 以太网10/100M自适应，满足100Mbps全线速直通传输   技术指标 光纤接口                                          接口         FC/SC/ST可选 光波长       单模1310nm/1550nm 多模850nm/1310nm 发送功率     ≥-9dBm 接收灵敏度   优于-34dBm(误码率＜10-11) 传输距离     单模 20/40/60/80/100/120Km可选 多模 2Km   视频 信号制式             PAL/NTSC/SECAM 标称输入输出电平     1Vp-p 标称输入输出阻抗     75Ω 每通道带宽           6.5MHz 抽样频率             13.5MHz 量化等级             8bit 连接器               BNC接口   音频 每通道带宽        20Hz~20KHz 采样频率          48KHz 量化等级          24bit 总谐波失真        0.1%（典型值） 音频连接器        RJ45口   异步数据 接口类型          RS232/RS485/RS422/ Manchester码 工作模式          全双工/半双工 通讯速率          115.200Kbps 误码率            <1×10-9 数据连接器        RJ45口   Ethernet 标准              IEEE802.3 IEEE802.3u 工作模式          自适应10/100M，全双工/半双工 吞吐率            100%（100M） 连接器            RJ45口   开关量 路数              1路正向 工作模式          可设置开路/短路报警 连接器            RJ45口   工作条件 整机供电/电压     DC5V/1A（可选DC 12V，DC 24V） 功率              5W 电源适配器       输入 AC220V、 DC-48V                  输出 5V/ 1A 工作温度          0℃-50℃ 储存温度          -40℃-+70℃ 相对湿度          95%

特点： 工业级设计，SMT工艺 全数字光纤传输平台，同平台多业务灵活配置 可提供台式，集中插卡式机架2种方式 自主知识产权大规模专用集成电路核心 单纤传输，可选双纤 PAL/NTSC/SECAM全制式兼容，高图象传输质量 提供双向异步数据（正向/反向），传输速率可达到115.200Kbps以上 异步数据可为RS232/RS485/RS422/Manchester码 以太网10/100M自适应连接，满足100Mbps全线速直通传输   技术指标 光纤接口                                           接口         FC/SC/ST可选 光波长       单模1310nm/1550nm 多模850nm/1310nm 发送功率    ≥-9dBm 接收灵敏度   优于-34dBm(误码率＜10-11) 传输距离     单模 20/40/60/80/100/120Km可选 多模 2Km   视频 信号制式             PAL/NTSC/SECAM 标称输入输出电平     1Vp-p 标称输入输出阻抗     75Ω 每通道带宽           6.5MHz 抽样频率             13.5MHz 量化等级             8bit 连接器               BNC接口   音频 每通道带宽        20Hz~20KHz 采样频率          48KHz 量化等级          24bit 总谐波失真        0.1%（典型值） 音频连接器        RJ45口   异步数据 接口类型          RS232/RS485/RS422/ Manchester码 工作模式          全双工/半双工 通讯速率         115.200Kbps 误码率            <1×10-9 数据连接器        RJ45口   Ethernet 标准              IEEE802.3 IEEE802.3u 工作模式          自适应10/100M，全双工/半双工 吞吐率            100%（100M） 连接器            RJ45口   开关量 路数              1路正向 工作模式          可设置开路/短路报警 连接器            RJ45口   工作条件 整机供电/电压     DC5V/1A（可选DC 12V，DC 24V） 功率              5W 电源适配器       输入 AC220V、 DC-48V                  输出 5V/ 1A 工作温度          0℃-50℃ 储存温度          -40℃+70℃ 相对湿度          95%   外型尺寸 199（W）×159（D）×24（H）mm

特点： 工业级设计，SMT工艺 全数字光纤传输平台，同平台多业务灵活配置 可提供台式，集中插卡式机架2种方式 自主知识产权大规模专用集成电路核心 单纤传输，可选双纤 PAL/NTSC/SECAM全制式兼容，高图象传输质量 提供双向异步数据（正向/反向），传输速率可达到115.200Kbps以上 异步数据可为RS232/RS485/RS422/Manchester码 以太网10/100M自适应，满足100Mbps全线速直通传输   技术指标 光纤接口                                          接口         FC/SC/ST可选 光波长       单模1310nm/1550nm 多模850nm/1310nm 发送功率     ≥-9dBm 接收灵敏度   优于-34dBm(误码率＜10-11) 传输距离     单模 20/40/60/80/100/120Km可选 多模 2Km   视频 信号制式             PAL/NTSC/SECAM 标称输入输出电平     1Vp-p 标称输入输出阻抗     75Ω 每通道带宽           6.5MHz 抽样频率             13.5MHz 量化等级             8bit 连接器               BNC接口   音频 每通道带宽        20Hz~20KHz 采样频率          48KHz 量化等级          24bit 总谐波失真        0.1%（典型值） 音频连接器        RJ45口   异步数据 接口类型          RS232/RS485/RS422/ Manchester码 工作模式          全双工/半双工 通讯速率          115.200Kbps 误码率            <1×10-9 数据连接器        RJ45口   Ethernet 标准              IEEE802.3 IEEE802.3u 工作模式          自适应10/100M，全双工/半双工 吞吐率            100%（100M） 连接器            RJ45口   开关量 路数              1路正向 工作模式          可设置开路/短路报警 连接器            RJ45口   工作条件 整机供电/电压     DC5V/1A（可选DC 12V，DC 24V） 功率              5W 电源适配器       输入 AC220V、 DC-48V                  输出 5V/ 1A 工作温度          0℃-50℃ 储存温度          -40℃-+70℃ 相对湿度          95%   外型尺寸 199（W）×159（D）×88（H）mm

特点： 工业级设计，SMT工艺 全数字光纤传输平台，同平台多业务灵活配置 可提供台式，集中插卡式机架2种方式 自主知识产权大规模专用集成电路核心 单纤传输，可选双纤 PAL/NTSC/SECAM全制式兼容，高图象传输质量 提供双向异步数据（正向/反向），传输速率可达到115.200Kbps以上 异步数据可为RS232/RS485/RS422/Manchester码 以太网10/100M自适应连接，满足100Mbps全线速直通传输 产品参数 1光纤接口 接口 FC/SC/ST可选 光波长 单模1310nm/1550nm 多模850nm/1310nm 发送功率 ≥-9dBm 接收灵敏度 优于-34dBm(误码率<10-11) 传输距离  单模 20/40/60/80/100/120Km可选 多模 2Km 注：可根据不同需求定制为不同光接口类型。 2视频 信号制式 PAL/NTSC/SECAM 标称输入输出电平 1Vp-p 标称输入输出阻抗 75Ω 每通道带宽 6.5 MHz  抽样频率 13.5MHz 量化等级 8-10bit 连接器 BNC 注：支持正向、反向、双向视频 3异步数据 接口类型 RS232/RS485/RS422/Manchester码 工作模式 全双工/半双工 通讯速率 115.200Kbps 误码率 <1×10-9 数据连接器 RJ45口 凤凰端子 注：支持正向、反向、双向数据。 4工作条件 电压 DC5V/2A（可选DC12V，DC24V） 功耗 ≤5W 工作温度 商业级 0℃-+70℃ 工业级 -40℃-+85℃（可选） 储存温度 -65℃-+150℃ 相对湿度 95% 电源适配器 输入AC220V、DC-48V 输出5V/2A 注：无腐蚀性气体，无扬尘，无强磁干扰

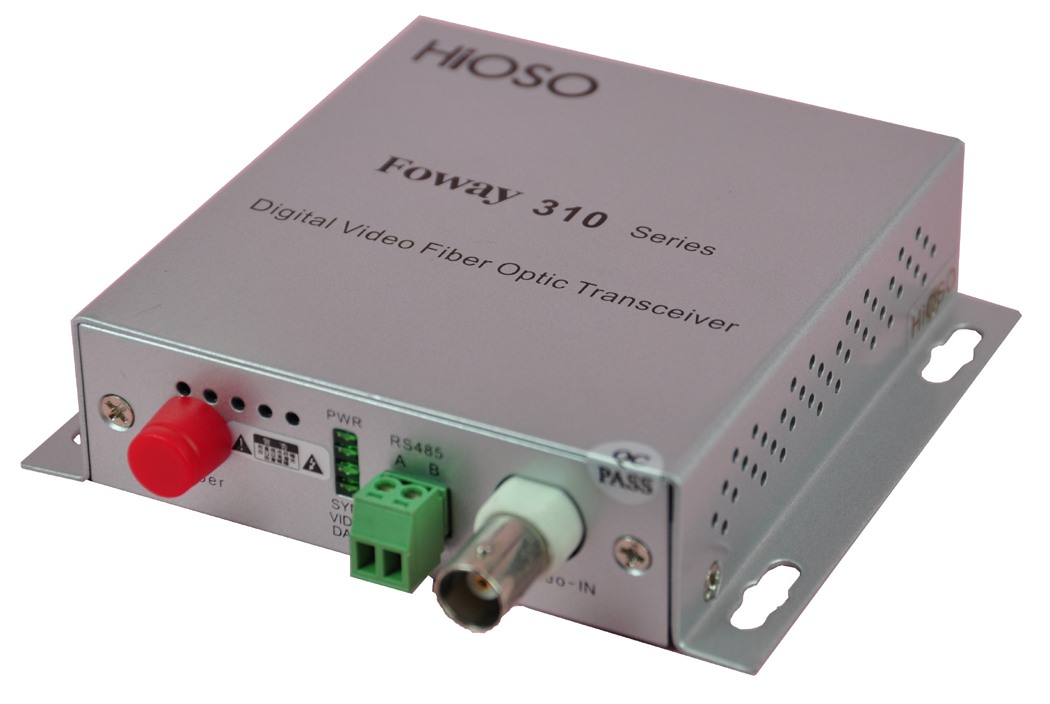

海硕FOWAY 310数字非压缩视频光端机系列 概述： 海硕FOWAY310路数字视频光端机，在1芯光纤上传输1路高质量复合视频。采用全数字无压缩技术，能支持任何高分辨率运动、静止图像无失真实时传输。 已广泛应用于安防监控、高速公路、电子警察、自动化、智能小区等诸多领域。 特点： 工业级设计，SMT工艺 全数字光纤传输平台，同平台多业务灵活配置 可提供台式，集中插卡式机架2种方式 自主知识产权大规模专用集成电路核心 单纤传输，可选双纤 PAL/NTSC/SECAM全制式兼容，高图象传输质量 提供双向异步数据（正向/反向），传输速率可达到115.200Kbps以上 异步数据可为RS232/RS485/RS422/Manchester码   技术指标 光纤接口                                          接口         FC/SC/ST可选 光波长       单模1310nm/1550nm 多模850nm/1310nm 发送功率     ≥-9dBm 接收灵敏度   优于-34dBm(误码率＜10-11) 传输距离     单模 20/40/60/80/100/120Km可选 多模 2Km   视频 信号制式             PAL/NTSC/SECAM 标称输入输出电平     1Vp-p 标称输入输出阻抗     75Ω 每通道带宽           8MHz 抽样频率             16MHz 量化等级             8bit 连接器               BNC接口     异步数据 接口类型          RS232/RS485/RS422/ Manchester码 工作模式          全双工/半双工 通讯速率          115.200Kbps 误码率            <1×10-9 数据连接器        RJ45口     工作条件 整机供电/电压     DC5V/1A（可选DC 12V，DC 24V） 功率              5W 电源适配器       输入 AC220V、 DC-48V                  输出 5V/ 1A 工作温度          0℃-50℃ 储存温度          -40℃+70℃ 相对湿度          95%
