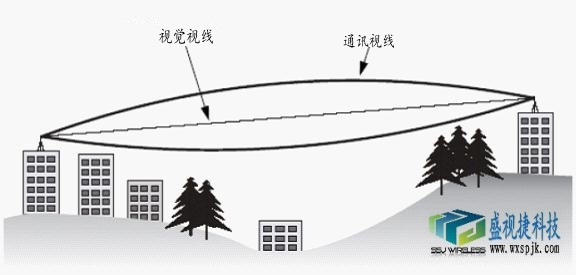

微波信号的传输条件
采用微波产品构建无线远程电视监控系统，有一个近似苛刻的条件是要求每一监控点到监控之间空中无阻挡，即要求发射天线和接收天线之间无阻挡，也就是所谓的视距传输条件。视距传输条件的内涵是：眼睛能够看到的地方（或光能够穿透的东西），微波信号就能够传过去，否则微波信号就传不过去。
① 微波图像传输系统的传播特点：
微波图像传输系统工作频率高，相对波长短，其绕射能力差，传输时，必须满足视距条件。即接收和发射天线之间无遮挡，有遮挡时可加大功率绕射或设立中继站发站。
②无线数据传输系统的传播特点：
由于监控系统的控制分系统工作于一点对多点的方式，一台发射机要求能够覆盖所有监控点，为此，一般无线数据传输系统都工作在高频波段，其频率比较低，信号的绕射、反射能力强，所以发射天线和接收天线之间无需满足可视条件，也就是说一般情况下，无线数据发射机和无线数据接收机之间可以有阻挡。
五、无线监控系统连接与调试
●微波图像传输系统：
可以驳接任何品牌的摄像机、球机，彩色或黑白摄像机。
无需调试，即装即通。
DC12V供电。
●无线数据传输系统：
透明通道，无需用户提供任何通信协议。
直接与硬盘录像机或矩阵控制器相连即可。
AC220V或者AC24V供电。
●数据格式：
1个停止位，8位数据位，奇/偶/无校验（可设置），无需调试，即装即通。
线监控系统基本应用方案
简要技术说明
一、无线图像监控系统的基本组成
●前 端：摄像机、镜头、云台，与闭路监控系统相同。
●终 端：硬盘录像机、监视器或电视机、矩阵等控制器，与闭路监控系统相同。
●传输通道：包括两个分系统：
①微波图像传输系统 ------用于把监控点图像传送到监控室。
②无线数据传输系统 ------用于把监控室各项控制命令传送到监控点，以实现监控点云台、镜头等无线控制。

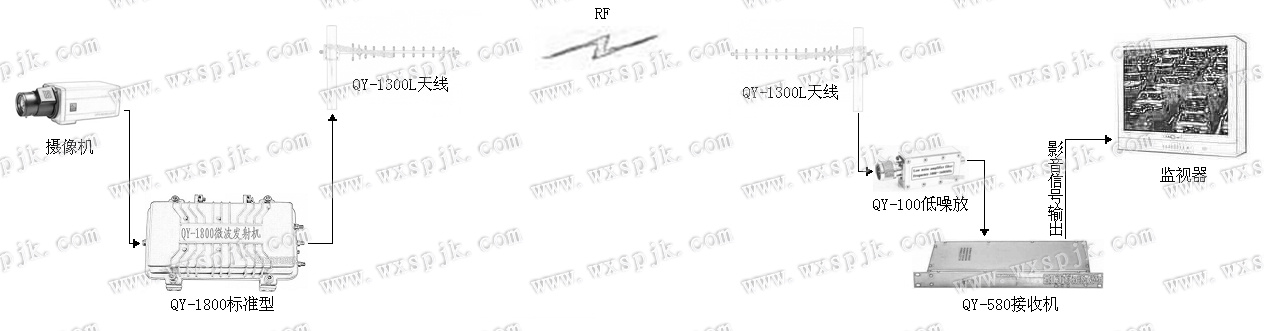

二、推荐可选产品型号
无线图像传输系统：QY-1800无线发射机；
QY-580R无线接收机；
QY-100低噪声放大器；
QY-1300L八木定向天线；
无线云台控制系统：QY-300T指令发射机；
QY-300R指令接收机:
QY-300无线云台控制天线:
三、无线监控系统传输特点
●微波图像传输系统：
------无线、实时、连续、无失真传输一路图像和声音。
------接驳任何品牌的彩色/黑白/夜视摄像机、硬盘录像机、矩阵、监视器、电视机等视频设备。标准模拟视频和音频信号。
------传输距离300米、500米、800米、3公里、5公里、10公里、20公里、30公里、40公里、50公里。
●无线数据传输系统：
------无线、无延时、灵活传输云台镜头等控制命令。
------接驳任何品牌的硬盘录像机、矩阵控制器以及专用键盘。
------RS232或RS485标准数据接口，码速率：1200/2400/4800/9600可选。
------传输距离5--30公里，可与微波图像系统配套。
无线监控系统_无线图像传输_微波无线监控http://www.wxspjk.com/_d271520023.htm
深圳市盛视捷科技有限公司QY-802无线网桥实现了室外点对点、点对多点无线桥接、中继器、无线接入点及客户端应用的解决方案；产品完全符合IEEE802.11n国际标准。运营级标准实现高效、安全、易于管理和可靠的无线局域网；本文档介绍QY-802室外无线网桥的初始IP地址分配和其它配置所需的步骤，及上述步骤的实施。
产品特点
符合IEEE802.11n标准，提供高达150Mbps传输速率。
符合IEEE802.11g标准，提供54Mbps传输速率。
符合IEEE802.11b标准，提供11Mbps传输速率。
最优化的提高了性能和媒体中心的应用程序，如基于IP技术的流媒体视频、游戏和语音的理想选择。
支持点对点、点对多点组网方式及各种操作(Bridge/Gateway/Ethernet Converter)之间的无线和有线以太网接口模式。
支持WPS, 64-bit and 128-bit WEP, WPA, WPA2等多种安全方式。
支持WPA算法TKIP/AES/TKIPAES。
支持IEEE 802.3x全双工流量控制10/100M接口。
支持DHCP服务器提供客户端自动IP地址分配。
支持DHCP客户端，静态IP，PPPoE, L2TP和PPTP的广域网接口
支持端口过滤，IP过滤，MAC过滤，端口转发，DMZ主机和URL过滤功能的防火墙安全。
支持基于WEB的管理和配置。
支持系统日志。
支持动态DNS。
支持NTP。
QY-300防水型无线云台控制器，控制距离可以达到5公里以上。接口在视频监控当中采用常用的485接口，可以与控制键盘、硬盘录象机、DVR等相兼容。操作简单，其只负责信号的传送，只需要将波特率和所接的控制设备相同即可，一切操作和有线监控相同，根本没有想象的那么复杂。所以深受工程商的青睐。与其相配合的指令接收设备为QY-300R，在一套控制系统当中，控制器只需要一台，有几个动点（云台转动，镜头的拉远拉近）就配几个QY-300R即可，接口也采用485形式工作电压采用常用的12V直流电，只需与解码器相接，波特率和协议地址码调好就可以工作。
无线云台传输距离的有关因数有很多，包括：设备的功率、所配置的天线类型（表现在增益值方面）、天线的安装高度、使用的环境等都是有关联的，从我们多年的应用经验来看，结合系统的类型（单向传输控制，由主到从）。
无线云台控制_无线数据传输_QY-300：http://www.wxspjk.com/_d271543920.htm
盛视捷科技推出的系列无线影音收发机的工作在以下微波频段可供选择：VHF波段：（200~300MHZ）、UHF波段：（300~800MHZ）、L波段：（1000~1700MHZ）、S波段：（2400~2800MHZ）、C波段（5700~5900MHZ）、Ku波段（10750~13000MHZ）每个频段分为多个工作频率，每个频点之间相互有20-40MHZ间隔可以形成多个频点可选，实际应用中每套无线传输设备的工作频率必须相互错开，以避免发射干扰而无法正常工作。因此应注意合理安排频点之间的分配以取得最好的效果。另一个要注意的问题是，无线图像传输容易
受到外界干扰，在有较强功率电台和有微波发射装置的环境下应酌情使用，并根据不同的工程需求推荐不同的产品及工作频率范围。
无线监控一般可分为三大部分：无线数字微波、无线模拟微波、无线云台控制、COFDM移动视频、3G视频监控。
微波无线监控系统的工作原理是：摄像头通过内置CCD用辅助电路将现场情况拍摄成为模拟视频信号，视频信号进入微波发射主机经调频后传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。云台、防护罩给摄像机提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整以及防止外界对摄像机的损坏。无线微波收发装置是系统方案的核心。主要包括微波发射主机、微波接收主机、全向天线以及高增益八木定向天线。微波发射主机、CCD摄像机或TV的视频（VIDEO）和音频（AVDIO）信号经调频后通过天线发射，接收机接收到信号后，通过AV视频信号线直接将接收到的信号直接送达到终端显示器中。
无线监控|无线影音传输|无线视频监控|微波频段http://www.wxspjk.com/_d271544669.htm
无线模拟微波发射机技术指标
性能指标：
工作频率1.0GHZ-1.70GHZ
发射功率 28-40dBm
输出阻抗 50W
输入视频 1V峰-峰值
输入音频 0.1-1.0V峰-峰
工作电压 +12VDC/220AC
工作电流 0.2-1.50A
调制方式 FM
杂波抑制 ≤-65dB
调制指标 DG£5%，DP£5°，PGS(7
调制带宽 18MHZ
视频制式 PAL
环境温度 -15℃-+55℃
锁频方式: PLL锁相
使用环境：由于本系统采用微波传送图像及声音，频率较高，遇到阻挡物时，将严重影响传输距离，在使用中应尽量避免；最适合在空旷地带使用，特别在高处（高楼、山顶等）使用，在两端加上高增益定向天线，距离可增加5倍。
带防水壳设备的，可以直接在室外使用，但请注意防晒．防雷（加装避雷针或避雷器）。请在各连接口处打上防雨胶水（如玻璃胶等）。
应先装上天线再接通电源，严禁在发射机未断电时装卸天线。http://www.wxspjk.com/_d271515156.htm
盛视捷无线监控，以真诚的服务站稳市场http://a104883786.yh.myhichina.cn/_d275637479.htm
盛视捷科技走到今天，产品行销已在全国18个城市的工程商和器材商。这样的成功绝非偶然，这是因为盛视捷科技一贯奉行“研发与生产并重，营销与服务并重”的经营服务理念，在售前介绍，售中的安装调试技术支持，售后的维护等方面，给了客户无微不至的周到服务，客户们纷纷表示，盛视捷科技的模拟无线监控、数字无线监控等产品，买的安心，用的放心。
盛视捷科技始终保持着经营和销售的踏实作风，盛视捷科技更加注重品牌形象的树立以及客户关系和市场基础的维系。对客户的贴心服务体现在每一个细节上，做到售前客户在项目应用中对产品需求的具体情况，售后提供产品使用和常见故障排除的技术指导，和及时的产品更新升级服务。
服务客户，永无止境，迪盛视捷人用自己真诚的心，感动着每一位用户。为了方便和用户沟通，盛视捷科技设置了在线服务人员，可以及时解答来自全国各地的用户的提问，指导客户及时解决问题，保证产品的正常使用。对模拟无线监控设备、数字无线监控设备、COFDM移动视频监控设备、无线云台控制设备、百特无线等产品的使用过程中客户遇到的常见问题，盛视捷专门在网站上做了详尽的解释。
“不信不立，不诚不行”。盛视捷怀着对客户感恩的心，真诚回报客户，回馈社会，携手广大新老客户扬帆远航。
百特无线视频传输，便携式无线图像传输设备，安防监控设备PT-609/1000毫瓦的设备清单：
1．PT-609/1000毫瓦发射机
2．0dB的小全向发射天线
3．0dB的小全向接收天线
4．PT-603小型接收机
工作频率：
1.2GHz频点: 1.08G、1.12G、1.16G、1.20G
1.3GHz频点：1.24G、1.28G、1.32G、1.36G
2.4G频点：2.413G、2.432G、2.451G、2.47G

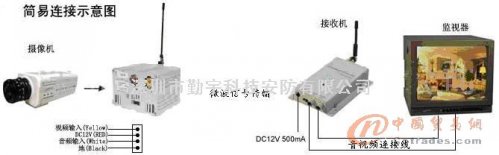

操作说明：
A、将音视频连接线，两端的红、白两个头，用于PT-603接收机跟监视器(电视机)之间
的连接；其中PT-603接收机：VIDEO OUT为视频输出， AUDIO OUT为音视输出，
分别连接于监视器(电视机)的视频、音频输入口；
B、将PT-609发射机的VIDEO与摄像机(头)VIDEO通过AV线连接线起来，其中PT-609
发射机的工作环境要求为DV12V稳压电源，亦可使用干电池供电；
C、PT-609/1W无线影音传输设备工作前必需做到：通电前必需先接天线；
D、频道选择：在PT-609/1W发射机侧面有一组四位的拨码开关，改变PT-609/1W发射
机侧面的拨码位置就是改变发射频道。
百特无线视频传输，便携式无线图像传输设备，安防监控设备
1.2G 百特无线接收机 PT-603,详细参数如下: 型号 PT-603
工作电压 DC 12V
工作电流 250mA
接收频率 1.2G/1.3G/2.4G
频率数量 4CHS
发射功率 /
视频输入/视频调制 1 Vp-p(FM)
音频输入/音频调制 1 Vp-p(FM)
音频载波 5.5M 6.0M
重量 126g
体积(长*宽*高) 115*80*21mm
颜色 灰色
配件 接收机,标配原装天线一条
工作温度 -10℃~+50℃
603接收机采用DC12V/500MA稳压电源
将定向天线与603接收机天线接口用高频馈线接好
接收机上有DC12V-----------接电源供电(内正外负)
4321------------频道设置
VIDEO OUY-------视频输出,接监视器VIDEO IN接口
AUDIO OUT-------音频输出,接监视器AUDIO IN接口
注意:发射机与接收机频道要求对应,一切操作无误后,监视器设为AV模式即可出现图像。
产品优点：
该设备系针对不同场合、不同功用，经专门设计而成的多类型无线音视频传输系统。根据不同需求可配置各种功率；各种频段；各种体积；各种传输距离的无线收发设备。本系统图像传输稳定，信息传输可靠，功能完整而实用，不同组合可达到不同的效果，弥补了有线传输无法解决的问题。本系列产品使用范围广泛。经伪装隐蔽的外形适用于公安等工作的部门，更可配备专用的无红曝红外光源（近距离、远距离）及多种焦距、多种孔径的摄像镜头。普通外形更广泛适用于各行各业：厂、矿、海域、草原等地的无线图像（声音）传输，如场所监控、远程信息交换等。与PT系列配合使用。
PT-609/1w安防设备百特无线视频传输
百特无线视频传输，便携式无线图像传输设备，安防监控设备
设备清单：
1．PT-609发射机
2．0dB的小全向发射天线
3．0dB的小全向接收天线
4．PT-603小型接收机
工作频率：
1.2GHz频点: 1.08G、1.12G、1.16G、1.20G
1.3GHz频点：1.24G、1.28G、1.32G、1.36G
2.4G频点：2.413G、2.432G、2.451G、2.47G
操作说明：
A、将音视频连接线，两端的红、白两个头，用于PT-603接收机跟监视器(电视机)之间
的连接；其中PT-603接收机：VIDEO OUT为视频输出， AUDIO OUT为音视输出，
分别连接于监视器(电视机)的视频、音频输入口；
B、将发射机的VIDEO与摄像机(头)VIDEO通过AV线连接线起来，其中PT-609
发射机的工作环境要求为DV12V稳压电源，亦可使用干电池供电；
C、工作前必需做到：通电前必需先接天线；
D、频道选择：在发射机侧面有一组四位的拨码开关，改变机侧面的拨码位置就是改变发射频道。
深圳市盛视捷科技有限公司始终坚持着“研发与生产并重，营销与服务并重”的经营理念。致力于微波通讯行业、服务于安防信息产业、广播电视产业及多媒体集成信息产业的首创者之一。是专业从事远程视频无线监控、COFMD移动视频传输、无线云台控制系统及网络多媒体通讯领域的产品开发、系统集成和技术服务为一体的现代化高科技企业。

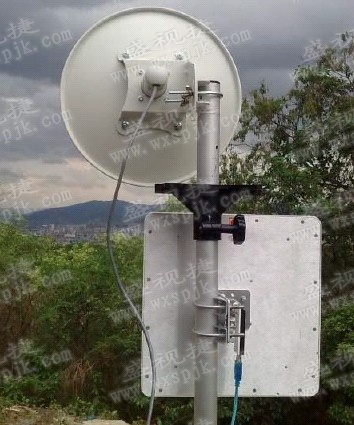

贵阳清镇洪枫农场无线监控系统解决方案
2012年3月贵阳清镇洪枫农场为了为预防和制止入侵犯罪行为，保障农场基地的人身和财产的安全，同时为便于农场基地管理。我司将整个农场方圆3公里范围内设计20个视频监控点，设计安装20台摄像机，其中主要道路、路口、基地边界等位置安装20台彩色带云台彩色带红外灯夜视摄像机。在监控室安装1台硬盘录像机用于监控录像，安装由1台电脑屏幕构成的电视墙用于对重点部位的监视，同时可以任意切换图像画面。所有设备镶嵌在操作台内。
为了实现视频图像能实时，清晰的传到监控中心，采用了我公司QY-802无线网桥，采用多发一收的传输方式，每四路监控点采用一台QY-802无线网桥发射，终端采用两台QY-802无线AP接收。大大降低了工程成本。目前设备已正式投入运行。在此我们要感谢金三鑫的邓总和曹工对我司工作的大力支持，也感谢农场的陈老板给我们的支持。合作愉快，希望以后能有更多的合作机会！
