1路视频光端机   ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 性能特征                                                                             光纤接口 物理格式                 FC，ST, SC 光纤种类              单模/多模光纤，单纤或双纤 传输距离                 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式                 BNC 75-5座 场倾斜                < 1% 微分相位失真             < 0.7% 信噪比               （SNR）>67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率              <300Kbps 数据格式                 NRZ 协议标准              RS-232/RS-422/RS485可选 物理型式                 二芯工业端子（RJ-45座可选） 音频接口 (选 件） 音频数码位宽             24比特 音频输入/输出阻抗     600Ω平衡/非平衡 音频输入/输出电平        典型0dBm 信噪比                80Db 频率响应                 10Hz – 20KHz 物理型式              四芯工业端子（RJ-45可选） 以太网接口（选件）          物理型式                 RJ-45座（1路） 传输速率              10/100M自适应 兼容协议              IEEE802.3/IEEE802.3u 用户模式              自适应/半双工/全双工 E1接口（选件） 物理型式                 BNC 75-5座 传输速率              2.048Mbps 兼容协议                 G.703,G.704   外型尺寸 单机型                  140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源              直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源              直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度                -40℃ ~ +85℃ 相对湿度              5% ~ 95% 1路视频光端机 光纤接口 物理格式 FC，ST, SC 光纤种类 单模/多模光纤，单纤或双纤 传输距离 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式 BNC 75-5座 场倾斜 < 1% 微分相位失真 < 0.7% 信噪比 （SNR）>67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率 <300Kbps 数据格式 NRZ 协议标准 RS-232/RS-422/RS485可选 物理型式 二芯工业端子（RJ-45座可选） 音频接口 (选件） 音频数码位宽 24比特 音频输入/输出阻抗 600Ω平衡/非平衡 音频输入/输出电平 典型0dBm 信噪比 80Db 频率响应 10Hz – 20KHz 物理型式 四芯工业端子（RJ-45可选） 以太网接口（选件） 物理型式 RJ-45座（1路） 传输速率 10/100M自适应 兼容协议 IEEE802.3/IEEE802.3u 用户模式 自适应/半双工/全双工 E1接口（选件） 物理型式 BNC 75-5座 传输速率 2.048Mbps 兼容协议 G.703,G.704 外型尺寸 单机型 140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源 直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源 直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度 -40℃ ~ +85℃ 相对湿度 5% ~ 95%

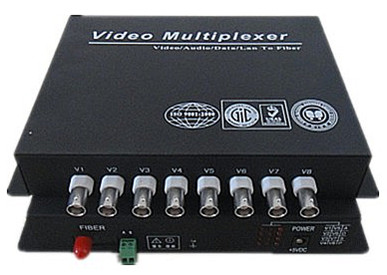

8路视频光端机 光纤接口 物理格式 FC，ST, SC 光纤种类 单模/多模光纤，单纤或双纤 传输距离 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式 BNC 75-5座 场倾斜 < 1% 微分相位失真 < 0.7% 信噪比 （SNR）>67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率 67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率

1路视频光端机 光纤接口 物理格式 FC，ST, SC 光纤种类 单模/多模光纤，单纤或双纤 传输距离 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式 BNC 75-5座 场倾斜 < 1% 微分相位失真 < 0.7% 信噪比 （SNR）>67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率 <300Kbps 数据格式 NRZ 协议标准 RS-232/RS-422/RS485可选 物理型式 二芯工业端子（RJ-45座可选） 音频接口 (选件） 音频数码位宽 24比特 音频输入/输出阻抗 600Ω平衡/非平衡 音频输入/输出电平 典型0dBm 信噪比 80Db 频率响应 10Hz – 20KHz 物理型式 四芯工业端子（RJ-45可选） 以太网接口（选件） 物理型式 RJ-45座（1路） 传输速率 10/100M自适应 兼容协议 IEEE802.3/IEEE802.3u 用户模式 自适应/半双工/全双工 E1接口（选件） 物理型式 BNC 75-5座 传输速率 2.048Mbps 兼容协议 G.703,G.704 外型尺寸 单机型 140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源 直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源 直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度 -40℃ ~ +85℃ 相对湿度 5% ~ 95%

支持高分辨率、静止图像无失真传输，克服了传输模拟调频、调相、调幅光端机多路信号同时传输时相互干扰、易受环境影响、传输质量低、稳定性差等缺陷。可根据用户的实际需要进行配置，灵活实现各种组网方案。广泛适用于安防监控、高速公路、电子警察、自动化智能小区、海关、电力、水利、石油、化工等诸多领域

1路视频光端机   ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 性能特征                                                                             光纤接口 物理格式                 FC，ST, SC 光纤种类              单模/多模光纤，单纤或双纤 传输距离                 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式                 BNC 75-5座 场倾斜                < 1% 微分相位失真             < 0.7% 信噪比               （SNR）>67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率              67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率              67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率

2路视频光端机   ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 性能特征                                                                             光纤接口 物理格式                 FC，ST, SC 光纤种类              单模/多模光纤，单纤或双纤 传输距离                 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式                 BNC 75-5座 场倾斜                < 1% 微分相位失真             < 0.7% 信噪比                （SNR）>67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率              67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率

4路视频光端机   ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 性能特征                                                                             光纤接口 物理格式                 FC，ST, SC 光纤种类              单模/多模光纤，单纤或双纤 传输距离                 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式                 BNC 75-5座 场倾斜                < 1% 微分相位失真             < 0.7% 信噪比               （SNR）>67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率              <300Kbps 数据格式                 NRZ 协议标准              RS-232/RS-422/RS485可选 物理型式                 二芯工业端子（RJ-45座可选） 音频接口 (选 件） 音频数码位宽             24比特 音频输入/输出阻抗     600Ω平衡/非平衡 音频输入/输出电平        典型0dBm 信噪比                80Db 频率响应                 10Hz – 20KHz 物理型式              四芯工业端子（RJ-45可选） 以太网接口（选件）          物理型式                 RJ-45座（1路） 传输速率              10/100M自适应 兼容协议                 IEEE802.3/IEEE802.3u 用户模式              自适应/半双工/全双工 E1接口（选件） 物理型式                 BNC 75-5座 传输速率              2.048Mbps 兼容协议                 G.703,G.704   外型尺寸 单机型                   140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源               直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源               直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度                 -40℃ ~ +85℃ 相对湿度              5% ~ 95% 4路视频光端机 光纤接口 物理格式 FC，ST, SC 光纤种类 单模/多模光纤，单纤或双纤 传输距离 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式 BNC 75-5座 场倾斜 < 1% 微分相位失真 < 0.7% 信噪比 （SNR）>67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率 <300Kbps 数据格式 NRZ 协议标准 RS-232/RS-422/RS485可选 物理型式 二芯工业端子（RJ-45座可选） 音频接口 (选件） 音频数码位宽 24比特 音频输入/输出阻抗 600Ω平衡/非平衡 音频输入/输出电平 典型0dBm 信噪比 80Db 频率响应 10Hz – 20KHz 物理型式 四芯工业端子（RJ-45可选） 以太网接口（选件） 物理型式 RJ-45座（1路） 传输速率 10/100M自适应 兼容协议 IEEE802.3/IEEE802.3u 用户模式 自适应/半双工/全双工 E1接口（选件） 物理型式 BNC 75-5座 传输速率 2.048Mbps 兼容协议 G.703,G.704 外型尺寸 单机型 140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源 直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源 直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度 -40℃ ~ +85℃ 相对湿度 5% ~ 95%

8路视频光端机 光纤接口 物理格式 FC，ST, SC 光纤种类 单模/多模光纤，单纤或双纤 传输距离 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式 BNC 75-5座 场倾斜 < 1% 微分相位失真 < 0.7% 信噪比 （SNR）>67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率 <300Kbps 数据格式 NRZ 协议标准 RS-232/RS-422/RS485可选 物理型式 四芯工业端子（RJ-45座可选） 音频接口 (选件） 音频数码位宽 24比特 音频输入/输出阻抗 600Ω平衡/非平衡 音频输入/输出电平 典型0dBm 信噪比 80Db 频率响应 10Hz – 20KHz 物理型式 四芯工业端子（RJ-45可选） 以太网接口（选件） 物理型式 RJ-45座（1路） 传输速率 10/100M自适应 兼容协议 IEEE802.3/IEEE802.3u 用户模式 自适应/半双工/全双工 E1接口（选件） 物理型式 BNC 75-5座 传输速率 2.048Mbps 兼容协议 G.703,G.704 外型尺寸 单机型 180mm(长)×160mm(宽)×45mm(高)/1U标准 电源与功率 单机型电源 直接供电 +5V DC 、1A 外接电源适配器 ～220V 环境要求 工作温度 -40℃ ~ +85℃ 相对湿度 5% ~ 95%

1路视频光端机   ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 性能特征                                                                             光纤接口 物理格式                 FC，ST, SC 光纤种类              单模/多模光纤，单纤或双纤 传输距离                 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式                 BNC 75-5座 场倾斜                < 1% 微分相位失真             < 0.7% 信噪比               （SNR）>67dB 视频带宽                 5Hz – 10MHz 接受灵敏度            -34dbm 微分增益失真             < 2% 运行模式              单向/双向 视频输入/输出            1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式                 单工/双工 通信速率              <300Kbps 数据格式                 NRZ 协议标准              RS-232/RS-422/RS485可选 物理型式                 二芯工业端子（RJ-45座可选） 音频接口 (选 件） 音频数码位宽             24比特 音频输入/输出阻抗     600Ω平衡/非平衡 音频输入/输出电平        典型0dBm 信噪比                80Db 频率响应                 10Hz – 20KHz 物理型式              四芯工业端子（RJ-45可选） 以太网接口（选件）          物理型式                 RJ-45座（1路） 传输速率              10/100M自适应 兼容协议              IEEE802.3/IEEE802.3u 用户模式              自适应/半双工/全双工 E1接口（选件） 物理型式                 BNC 75-5座 传输速率              2.048Mbps 兼容协议                 G.703,G.704   外型尺寸 单机型                  140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源              直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源              直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度                -40℃ ~ +85℃ 相对湿度              5% ~ 95% 1路视频光端机 光纤接口 物理格式 FC，ST, SC 光纤种类 单模/多模光纤，单纤或双纤 传输距离 多模0~3km，单模0~25km\0~60km\0~100km 视频接口 物理型式 BNC 75-5座 场倾斜 < 1% 微分相位失真 < 0.7% 信噪比 （SNR）>67dB 视频带宽 5Hz – 10MHz 接受灵敏度 -34dbm 微分增益失真 < 2% 运行模式 单向/双向 视频输入/输出 1Vpp 正负峰间电压（75Ω） 数据接口（选件） 运行模式 单工/双工 通信速率 <300Kbps 数据格式 NRZ 协议标准 RS-232/RS-422/RS485可选 物理型式 二芯工业端子（RJ-45座可选） 音频接口 (选件） 音频数码位宽 24比特 音频输入/输出阻抗 600Ω平衡/非平衡 音频输入/输出电平 典型0dBm 信噪比 80Db 频率响应 10Hz – 20KHz 物理型式 四芯工业端子（RJ-45可选） 以太网接口（选件） 物理型式 RJ-45座（1路） 传输速率 10/100M自适应 兼容协议 IEEE802.3/IEEE802.3u 用户模式 自适应/半双工/全双工 E1接口（选件） 物理型式 BNC 75-5座 传输速率 2.048Mbps 兼容协议 G.703,G.704 外型尺寸 单机型 140mm(长)×120mm(宽)×30mm(高) 电源与功率 单机型电源 直接供电 +5V DC 、1A外接电源适配器 ～220V 机架型电源 直接供电～220V AC 、1A或-48V DC（特殊配置） 环境要求 工作温度 -40℃ ~ +85℃ 相对湿度 5% ~ 95%

AOBO8800-16V系列数字光端机采用国际最先进的全数字视频无压缩传输技术，图像达到广播级质量，可以在一根光纤上传输16路单向视频加2路双向数据加2路双向音频加4路开关量加1路快速以太网的光通信设备。        采用12位数字编码技术，兼容PAL、NTSC、SECAM视频制式，支持的数据格式为：RS-485、RS-232、RS-422、曼彻斯特码以及E1。该设备所具备的自动补偿增益、光纤灵敏度自动测试、防雷功能，为设备的正常运行提供了可靠保障。
