基本功能 u       采用嵌入式Linux操作系统； u       24路数字视频输入全D1实时录像； u       1路VGA视频输出，支持HDMI,VGA,CVBS输出； u       支持1路BNC音频输出； u       RS-232接口，设备升级和扩展应用； u       支持2个通道录像同步回放 u       支持语音对讲（同时支持有源BNC接口，无源3.5mm接口）； u       内置WEB Server方便远程控制管理； u       支持手机预览（Windows Mobile、Symbian、iPhone、Android、BlackBerry）； u       支持多种DDNS（花生壳,3322,dyndns）； u       支持TB级大容量硬盘； u       支持鼠标局部区域拖动数字放大； u       多级用户权限管理，保证系统安全。 存储备份功能 u       内置8个SATA硬盘接口，每接口可挂接TB级硬盘； u       通过USB接口（如普通U盘及移动硬盘等）进行备份； u       客户端电脑可通过网络下载硬盘上的文件进行备份； u       硬盘工作管理采用非工作盘休眠处理，利于散热及降低功耗，延长硬盘寿命； u       硬盘文件包括覆盖式循环记录和非循环记录； u       存储数据采用专用格式，无法篡改数据，保证数据安全。 网络功能 u       支持一个10M/100M/1000M兼容的以太网接口； u       可通过WEB页面设置参数、实时浏览视频和音频信号、查看NVR状态； u       可以通过WEB控制云台的旋转和控制摄像头相关参数，如光圈大小、焦距远近等； u       报警处理以及系统日志查看等功能； u       录像查询及实时回放； u       采用多级用户管理模式，灵活便捷可根据需要设置不同权限的用户及用户组； u       强大的联网功能，可以用多种方式进行联网； u       远程互联网络访问可支持任意多路画面同时显示。 录像回放功能 u       多工操作，每路独立全实时录像的同时可实现2路检索回放； u       多种录像模式：手动、报警联动等，并且都有预录功能； u       实现快速检索录像文件与录像类型分类检索； u       多种回放模式：慢放、快放、倒放及逐帧播放； u       回放录像时可以显示事件发生的准确时间； u       单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的录像； u       网络可以查询回放数字硬盘录像机上记录的文件。 实时监控功能 u       系统画面显示图像清晰度高，图像细腻柔和； u       通道画面提示通道状态，比如录像、视频丢失等； u       可单画面显示、多画面分割显示，并可多路轮巡显示； u       可对预览画面图像的亮度、对比度、饱和度、色调进行任意调整； u       每个数字通道显示画面上可任意叠加摄像机名称，叠加时间和日期，任意调整位置； u       支持VGA输出接口，可通过监视器实现监视功能； u       实时显示录像码流和每小时占用空间； u       可查看本地、远程系统日志。 声音功能 u       支持1路音频输出； u       支持语音对讲（同时支持BNC接口，3.5mm接口）； u       每路音频和视频可进行同步存储； u       音频、视频可同步回放。 报警功能 u       具有24路报警输入， 4路继电器报警输出； u       可连接红外、烟感等多种报警探测器作为报警输入设备； u       具有报警联动录像功能，即一个探测器可与一个或多个通道进行联动，当探测器被触发后，可启动关联的通道进行录像，同时启动警号、闪灯等告警设备； u       具有报警预录像功能，可对报警前的录像资料进行预先存储，预录像的时间可进行设置； u       具有多路继电器开关量报警输出，便捷实现报警联动及现场的灯光控制； u       报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏。 智能操作功能 u       支持鼠标\遥控器\前面板操作方式； u       回放时任一区域进行局部放大； 菜单中对于相同设置可进行快捷复制粘贴操作

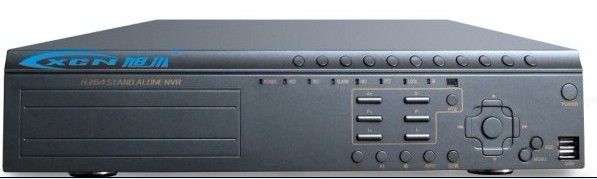

 NVR系列前面板 NVR系列2U机型前面板示意图 NVR系列2U机型前面板按键说明 序号 键名 标识 功能介绍 1 电源开关   电源开关(按住该键3秒钟关机) 2 遥控器接收窗 IR 用于接收遥控器的信号 3 USB 接口 USB 接USB鼠标(限连接USB鼠标有效) 4 通道指示灯 1-16通道指示灯 通道指示灯,显示灯亮意为正在录像 5 数字字符键 数字字符键 数字输入、字符输入、通道切换 切换键（SHIFT键）   文本框被选择时，连续按该键进行数字、英文大小写，符号、中文 10+键   切换10以上的通道时按下此键，再按个位数字键 6 功能复用键 Fn 支持多种功能复用，如删除输入框中字符，选中某个列表选项等。J切换键处于关闭状态，进入某视频通道，按 Fn键快捷进入辅助功能菜单（如云台控制和图像颜色） 上、下方向键   对当前激活的控件切换，可向上或向下移动跳跃 更改设置，增减数字，辅助控制切换 左、右方向键   对当前页面控件切换，可向左或向右移动跳跃 菜单控制 确认键 菜单模式下的确认操作 预览画面时打开系统菜单 取消退格键 退出 关闭顶层页面或控件 Rec 录像键 设置录像 Mult 画面切换键 切换监视画面到单画面或多画面 Mult+Enter组合键：HDMI输出、CVBS输出、VGA输出之间切换 Mult+向下键 组合键:分辨率之间切换 7 指示灯 ACT 遥控指示灯 STATUS 前面板中无Fn指示灯时，作用同Fn指示灯，前面板有Fn指示灯时，该指示灯不起作用 NETWORK 如有一个或多个网络用户连接设备时指示灯亮 8 播放|暂停键 正向回放或回放暂停 J切换键处于关闭状态，按此键可快速进入回放界面 光圈+增大光圈 倒放|暂停键 倒向回放或回放暂停 光圈-减小光圈 快进键 多种快进速度及正常回放 变倍+ 远景拉近 慢放键 多种慢放速度及正常回放 变倍- 近景拉远 播放下一段键 录像文件回放时，播放当前回放录像的下一段 焦距+ 增加后焦距清晰 播放上一段键 录像文件回放时，播放当前回放录像的上一段 焦距- 减少后焦距清晰 9 飞梭键 飞梭外键 左右方向按键相同功能 飞梭内键 在录像回放页面中有快进和慢放的功能；其余状态和上下方向按键相同功能 2.4.2 NVR系列后面板 NVR系列2U机型后面板示意图 NVR系列2U机型后面板接口说明 序号 标识说明     1 CVBS输出接口 8 1个RJ45自适应以太网口 2 音频输出接口 9 4路继电器报警输出 3 语音输入接口 10 16路报警输入 4 MIC输入/输出接口 11 电源风扇 5 1路VGA信号输出 12 接地 6 HDMI输出接口 13 AC100V~ 240V电源接口和电源开关 7 USB接口     2.5鼠标功能 *本文档以右手使用鼠标习惯为例 除前面板键及遥控器操作菜单外，用户可用鼠标进行菜单功能操作，将USB接口鼠标插入机器前面板的USB接口即可。 鼠标功能说明 单击鼠标左键 如果用户还没有登录系统则先弹出密码输入框,实时画面监视时，单击鼠标左键画面最大化 对某功能菜单选项图标，鼠标左键单击进入该菜单内容 执行控件上指示的操作 改变复选框或动态检测块的状态 点击组合框时弹出下拉列表 在输入框中，可选择数字、符号、英文大小写、中文输入，直接鼠标左键点击面板上的符号即可完成值的输入，← 表示退格，＿ 表示空格，编辑框输入时，空格 表示输入空格，退格 表示消除插入符前面的一个字符，数字框输入时，空格 表示数值清零，退格 表示消除最后输入的一个数字，数字框只能输入数字，比如普通设置中的GUI待命时间。编辑框可以输入任意字符，比如通道名称，如图3-4-1～图3-4-5.特殊符号输入时，软面板上的数字和字符表示按前面板的数字就可以输入对应的字符，如：按数字1输入符号“/”，直接点击鼠标也可以输入，如图3-4-3， 中文输入时，中文的拼音也可以通过前面板或软面板输入，如图3-4-5。如：输入中文拼音zhong，输入框中显示符合要求的所有中文字，用户可按向下或向上的的箭头进行翻页查询或前面板方向键和上一段下一段键，也可以选词和翻页，如图    双击鼠标左键 执行控件的特殊操作，例如双击录像文件列表的某一项，回放该段录像 多画面时对某通道画面双击鼠标左键使该画面全屏，再次双击该单画面恢复到以前的多画面状态 单击鼠标右键 实时画面监视时，弹出快捷菜单，如多画面模式(多画面模式与机器路数有关，如4路只显示单画面、四画面)、图像颜色、录像查询、手动录像、报警输入、报警输出、主菜单等快捷方式，其中图像颜色是对光标所在的画面的通道进行设置，设置前如果是多画面模式，则会先自动切换到对应通道的单画面上 对设置菜单内容不作保存并退出当前菜单 转动滚轮 数字框设置数值时转动鼠标滚轮增减数字框的数值 切换组合框内的选项 列表框上下翻页 鼠标移动 选中当前坐标下的控件或控件的某项进行移动 鼠标拖动 框选动态检测的区域，框选区域设置区域覆盖

     深圳龙宇推出新产品网络高清摄像机和NVR配套唯一产品 不需要花生壳 不用申请域名 DDNS域名路由器 简单布线 方便维护 无需专业人员操作 图像高清 专业硬件稳定远程监控 想了解的话 可以QQ我哈 ☏13826503549

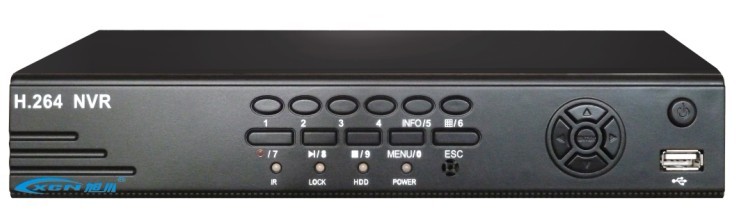

序号 产品型号 XCNA-NVR2004A/6009A XCNA-IPC-1001A   1 产品图片 250（长）×230（宽）×45（高）mm（黑）      2 产品功能 1. 最多4/9路IPCAM接入 2. 支持CIF/D1 录像解像度 3. 内置动态域名 4. 可以不做路由器端口转发 5. 提供苹果iMac操作系统CMS                                                                                      6.支持手机监控 1. 支持WIFI无线模块(100米） 2. 支持CIF/D1录像解像度 3. 支持同时3组视频流                                              4. 支持红外夜视                                                         3 基本参数 视频压缩格式 H.264 视频压缩格式 H.264   视频制式 NTSC/PAL 视频制式 NTSC/PAL   视频输出 VGA 视频输出 网络   VGA解像度 1280*1024/800*600 传感器类型 1/3" SONY CCD   D1 录像帧率 4CH*25(PAL), 30(NTSC)fps/ 9CH*25(PAL), 30(NTSC)fps 现场视频 D1: 25(PAL)/30(NTSC)fps                                                     CIF: 25(PAL)/30(NTSC)fps   CIF 录像帧率 9CH*25(PAL), 30(NTSC)fps 录像视频 D1: 25(PAL)/30(NTSC)fps                                                   CIF: 25(PAL)/30(NTSC)fps   D1 回放帧率 4CH*25(PAL), 30(NTSC)fps/ 9CH*10(PAL), 12(NTSC)fps 网络视频 D1>3fps, CIF>10fps   CIF回放帧率 9CH*25(PAL), 30(NTSC)fps 水平解析度 420TVL/480TVL/600TVL/650TVL可选择   网络解像度及帧率 每通道CIF>10fps 或 D1>3fps/每通道CIF>10fps 或 720P 镜头 6mm/8mm/12mm/16mm   IE/CMS 支持 警前录像 支持   移动侦测 支持 移动侦测 支持   录像模式 定时/外接报警/移动报警 红外灯 20-30米   手机操作系统 Windows mobile, iphone, android, symbian, blackberry   音频输入 1路 音频输入 1路   音频输出 1路 音频输出 1路   报警输入 4路 报警输入 1路   报警输出 1路 报警输出 1路   硬盘支持 一个2000G   鼠标 支持   遥控器 支持   快球控制 RS485,每个 IPCAM一路，NVR一路 快球控制 RS485   网络 100M RJ45 网络 100M RJ45 或 选配WIFI模块    USB 端口 2个USB2.0 支架 标配   电源 12V 3A 电源 12V1A   4 数量 1台 4支/增加420线一台加600元  650线、700元   5 套装价格 四支1/3SONY420线特价：经销商;¥4100（含支架和电源）   6 套装价格 四支1/3SONY650线特价：经销商：¥4600（含支架和电源）

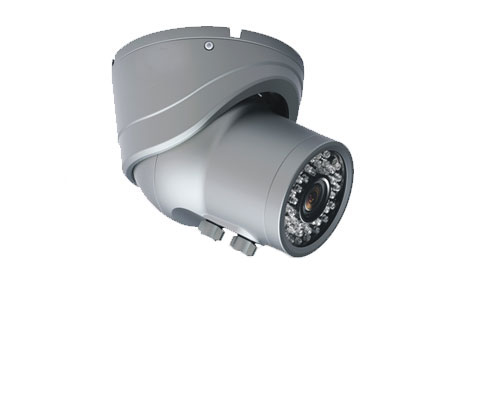

采用高性能500万像素逐行扫描CMOS传感器 领先的多码流技术，实时的 H.264，Motion JPEG 编码，最高支持2560*1920解析度 乙太网供电 双向音频全双工，内建麦克风 H.264 baseline,MPEG4 simple profile and MJPEG 硬件位移侦测 UPnP GPIO 2输入 1输出 RS485 支持3GPP 行动监控  影像分辨率及影格速率1080p (1920 x1080) :30fps / Quad-VGA (1280 x960) : 30fps / 720p (1280 x  720)                                                                                          :30fps /VGA (640 x 480 ) : 30 fps / QVGA ( 320 x 240 ) : 30 fps /    QQVGA ( 160 x 120) : 30 fps                                                                                                        嵌入式Linux系统核心 ，多重串流 高分辨率模式 :   -MJPEG@1080p/Quad-VGA or H.264@1080p/Quad-VGA or MPEG4 @1080p/Quad-VGA                                                                                     多重影像模式 :  - MJPEG@720p/VGA/QVGA/QCIF and  - H.264@720p/VGA/QVGA/QCIF(or MPEG4@720p/VGA/QVGA/QCIF) 具有强大的RISC ARM-9 中央处理器 红外线滤光片 自动光圈 支援iPhone 3G/ iPhone 3GS/ iPod Touch/ Android                                                                                                                 网络处理器 DSP base 系统唯读存储器 32MByte NAND Flash                                                                                                                           系统随机内存 128Mbyte DDR SDRAM 操作温度：0°C ~ 50°C　湿度：20% ~ 85% (不凝结) 储存温度：-15°C ~ 60°C　湿度：0% ~ 90% (不凝结)                                                                                                     尺寸：73(W)*55(H)*130(L)mm

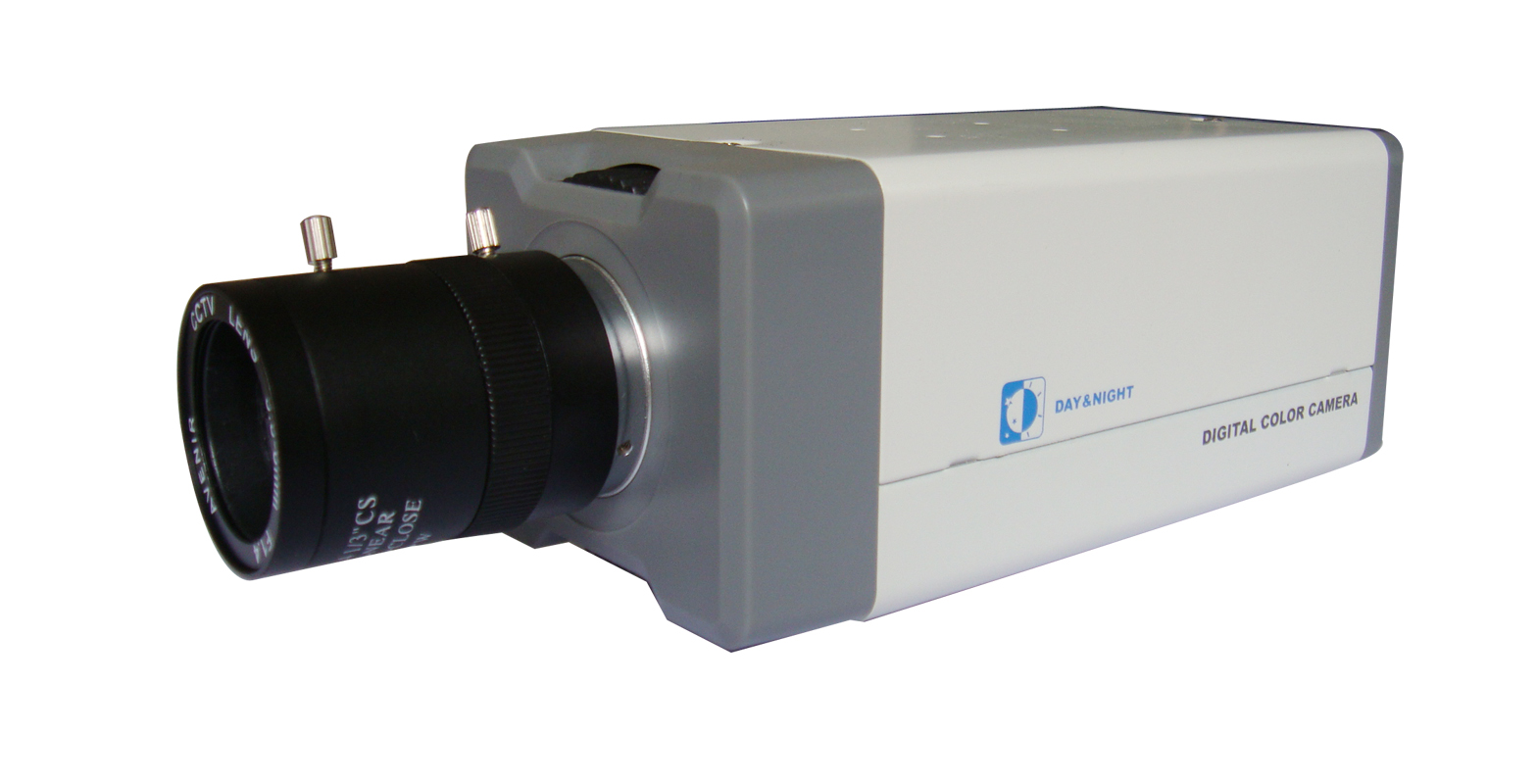

●TI（达芬奇）DM365处理器，稳定可靠； ●内置镁光200万像素CMOS传感器； ●标准H.264 Main Profile level3视频算法/ MJPEG可选 ●码流范围：256Kbps~8Mbps(H.264)/1Mbps~16Mbps(MJPEG） 多码流和帧率参数可调 ●音频压缩：G.711/ G.726 ●视频分辨率：(15帧)1600*1200,（30帧）1280x720,800x450, 640x360,  480x270, 320x180 ●视频参数调节：亮度、色度、对比度、饱和度及图像质量 ●支持协议类型：TCP, UDP, IP, HTTP, DHCP, RTP, RTSP, FTP, SMTP, DNS, DDNS, NTP,ICMP, IGMP, ARP,SIP ●领先的SIP/VoIP 双向音视频通讯，支持手机或IP视频电话实时音视频监控 ●内置WEB，支持IE访问、配置、升级； ●1个RS485接口 ●1路开关量输入，1路开关量输出 ●输入电源：直流12V 3A                   ●最大功率：小于20W ●工作温度：0°C – 45°C (32°F–133°F) ●工作湿度：10–90% 相对湿度 (无冷凝)
