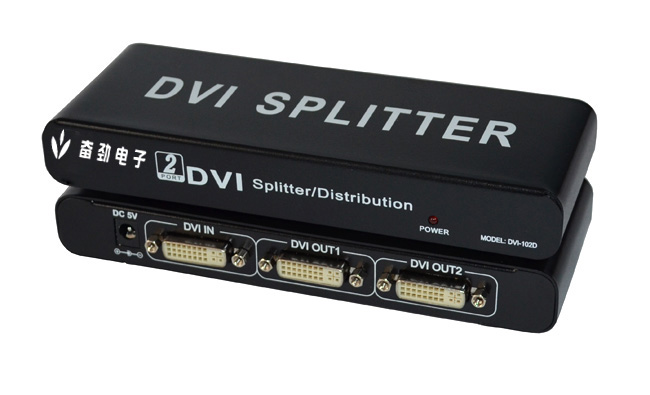

DVI系列产品 >> 工业级DVI分配器 >> 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2   产品编号： 102D 产品名称： 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2 规　　格： 180*165*25mm 产品备注： 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2/DVI1进2出分配器 产品类别： DVI系列产品   产 品 说 明 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2说明：   DVI分配器为多端口数字视频输出的信号分配器，具有一路DVI视频输入，多路DVI视频输出。在多媒体应用系统中，往往需要多个数字显示终端显示同一DVI信号源的画面。如果为每一显示终端配置一个DVI信号源，这样既增加了系统成本，又大大降低了系统的可靠性。旭东泰DVI分配器专为解决这类工程问题而设计。DVI分配器支持一路DVI信号输入，多路DVI信号输出。本设备与DVI切换器配合使用，还可以实现切换/分配功能。 特 性 ·支持DVI-D信号； ·具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能； ·支持负载连接指示； ·使用专用驱动芯片，支持长线传输； ·有输入信号指示； 技术参数   带宽1.6GMhz(-3db)满载 时序标准满足 DDWG 规定的 DVI1.0 标准 耦合方式0.05o(RL=150Ω) 微分增益0.05%(RL=150Ω) 最大传播延时5ns(±1) 切换速度≤180ns 视 频 信号输入------- 信号类型DVI-D 接口DVI-I 最高分辨率1920×1200 时序标准满足DDWG组织规定的DVI1.0标准 连接器类型DVI-D（支持DVI-D信号） 接收距离<15m@1920*1080 信号输出------- 信号类型DVI-D数字视频信号 规 格 电源AC180V～AC240V 50Hz, 国际自适应电源 功率≤10W 工作温度0°C～40°C 贮存温度-20°C～85° 产品以实物为主 注意；常见问题及一般应对措施 1. 分配器不能工作？ 第一步 检查电源指示灯有没有亮，如果没有亮请检查电源部分。 第二步 检查DVI线是否有松动或者接触不良现象。 第三步 检查DVI线的长度是否在标准之内（28号线，标准24+1或+5） 市面上很多接线头为24+1或+5的线实际里面很多少焊接芯线，导致本公司产品级联第二台无法稳定显示或偏色现象，建议购买本产品设备专用线） 第四步 重新在次关闭主机，再次连接好设备，检查连接已经牢固，（只有一台显示器的显示端口一定要连接到本产品DVI的第一个输出接口，要换接口时请快速更换，以防止供电不足导致无法再次显示。 如果还是无法显示，请将输入讯号（主机等）直接接入电视或显示器，看是否显示正常

HDMI系列产品 >> HDMI分配器 >> 奋劲2口HDMI分配器/HDMI高清分配器1x2/HDMI一进二出分配器/hdmi2口分配器   产品编号： HS102 产品名称： 奋劲2口HDMI分配器/HDMI高清分配器1x2/HDMI一进二出分配器/hdmi2口分配器 规　　格： 180*165*25mm 产品备注： 奋劲2口HDMI分配器/HDMI高清分配器1x2/HDMI一进二出分配器/hdmi2口分配器桌面型 产品类别： HDMI系列产品   产 品 说 明     奋劲2口HDMI分配器/HDMI高清分配器1x2/HDMI一进二出分配器/hdmi2口分配器 奋劲2口HDMI分配器3D 1080P hdmi1进2出 桌面型 HDMI一拖二分配器 ： 2口HDMI分配器 ： HDMI-102 1x2 HDMI分配器可以使机顶盒、DVD放机、D-VHS放像机和其他的HDTV设备通过一个HDMI输出同2个或者更多的HDTV显示器连接 工作原理: 1.1x2 HDMI分配器它是一个灵活的集线器，适用于多种显示器。如果把2个或者多个HDMI分配器连接起来，可以组成一个更大的分配器. 2.HDMI分配器用一根HDMI电缆把HDMI信号源和分配器的输入连接。有4个HDMI输出。输出1是主要输出，用来连接主显示器。输出2跟随主显示器. 3.HDMI产品支持音频和视频信号. 4.完全兼容HDCP. 性能： １．同时连接2个HDMI显示器到1路视频信号可同时显示． ２．支持720i，720p，1080i，1080p分辨率 ３．支持高清分辨率视频—高达1080p的优质的HDTV分辨率可轻松获得 ４．完全支持HDMI1.3 ５．支持HDCP ６．安装快捷、操作简单 技术规格： １．视频放大器带宽：２．5 Gbps ２．输入视频信号电平：1.2 volts p-p ３．输入DDC信号电平：5 volts p-p (TTL) ４．单路连接信号范围：1080p/1920x1200 ５．HDMI接头：A类 19针 母头 ６．视频输出：DVI-I 25针 母头（纯数字） ７．电源：5V DC ８．功耗：５ watts (最大) ９．尺寸：180*65*25mm 10. 毛重:0.7KG(净重0.3KG） 11. 彩盒尺寸:230*180*50mm

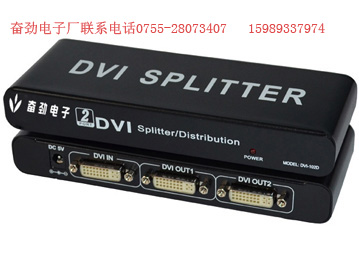

DVI系列产品 >> 工业级DVI分配器 >> 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2   产品编号： 102D 产品名称： 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2 规　　格： 180*165*25mm 产品备注： 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2/DVI1进2出分配器 产品类别： DVI系列产品   产 品 说 明 奋劲2口DVI分配器/一进二出高清DVI分配器/DVI2口分配器/dvi分配器1x2说明：   DVI分配器为多端口数字视频输出的信号分配器，具有一路DVI视频输入，多路DVI视频输出。在多媒体应用系统中，往往需要多个数字显示终端显示同一DVI信号源的画面。如果为每一显示终端配置一个DVI信号源，这样既增加了系统成本，又大大降低了系统的可靠性。旭东泰DVI分配器专为解决这类工程问题而设计。DVI分配器支持一路DVI信号输入，多路DVI信号输出。本设备与DVI切换器配合使用，还可以实现切换/分配功能。 特 性 ·支持DVI-D信号； ·具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能； ·支持负载连接指示； ·使用专用驱动芯片，支持长线传输； ·有输入信号指示； 技术参数 带宽1.6GMhz(-3db)满载 时序标准满足 DDWG 规定的 DVI1.0 标准 耦合方式0.05o(RL=150Ω) 微分增益0.05%(RL=150Ω) 最大传播延时5ns(±1) 切换速度≤180ns 视 频 信号输入------- 信号类型DVI-D 接口DVI-I 最高分辨率1920×1200 时序标准满足DDWG组织规定的DVI1.0标准 连接器类型DVI-D（支持DVI-D信号） 接收距离<15m@1920*1080 信号输出------- 信号类型DVI-D数字视频信号 规 格 电源AC180V～AC240V 50Hz, 国际自适应电源 功率≤10W 工作温度0°C～40°C 贮存温度-20°C～85° 产品以实物为主 注意；常见问题及一般应对措施 1. 分配器不能工作？ 第一步 检查电源指示灯有没有亮，如果没有亮请检查电源部分。 第二步 检查DVI线是否有松动或者接触不良现象。 第三步 检查DVI线的长度是否在标准之内（28号线，标准24+1或+5） 市面上很多接线头为24+1或+5的线实际里面很多少焊接芯线，导致本公司产品级联第二台无法稳定显示或偏色现象，建议购买本产品设备专用线） 第四步 重新在次关闭主机，再次连接好设备，检查连接已经牢固，（只有一台显示器的显示端口一定要连接到本产品DVI的第一个输出接口，要换接口时请快速更换，以防止供电不足导致无法再次显示。 如果还是无法显示，请将输入讯号（主机等）直接接入电视或显示器，看是否显示正常。

产 品 说 明 奋劲2口VGA分配器.1分2分配器 外观专利号：201030046039.X 品名： VGA分配器（92h）、2口高频高清VGA分配器 型号：VGA-92H VGA-92h为VGA分配器,可以将一个 VGA信号输入分成多路信号输出.主要应用 于多媒体教学系统,视频会议系统,银行,证 券系统,及楼宇大厦等广告系统. 分配器特点: 1.一个显示信号分配为2路/4路/8路信号同步 显示相同内容 2.支持VGA,SVGA,XGA,Multisync 3.将可见信号延长到65米-100米(国标3+4线) 4.频率带宽350MHZ. 5.分辨率:1920x1440 6.DC9V600mA ， 7.提供方便供电:可由USB 5V供电 产品包装尺寸：200mm*130mm*50mm 此产品已申请外观专利,仿者必究 注意事项： 投影机或电脑显示器的画面质量与VGA电缆线质量的好坏及长度有很大关系，VGA电缆线越长越影响画面的分辨率、清晰度。因此请务必使用高质量的VGA电缆线

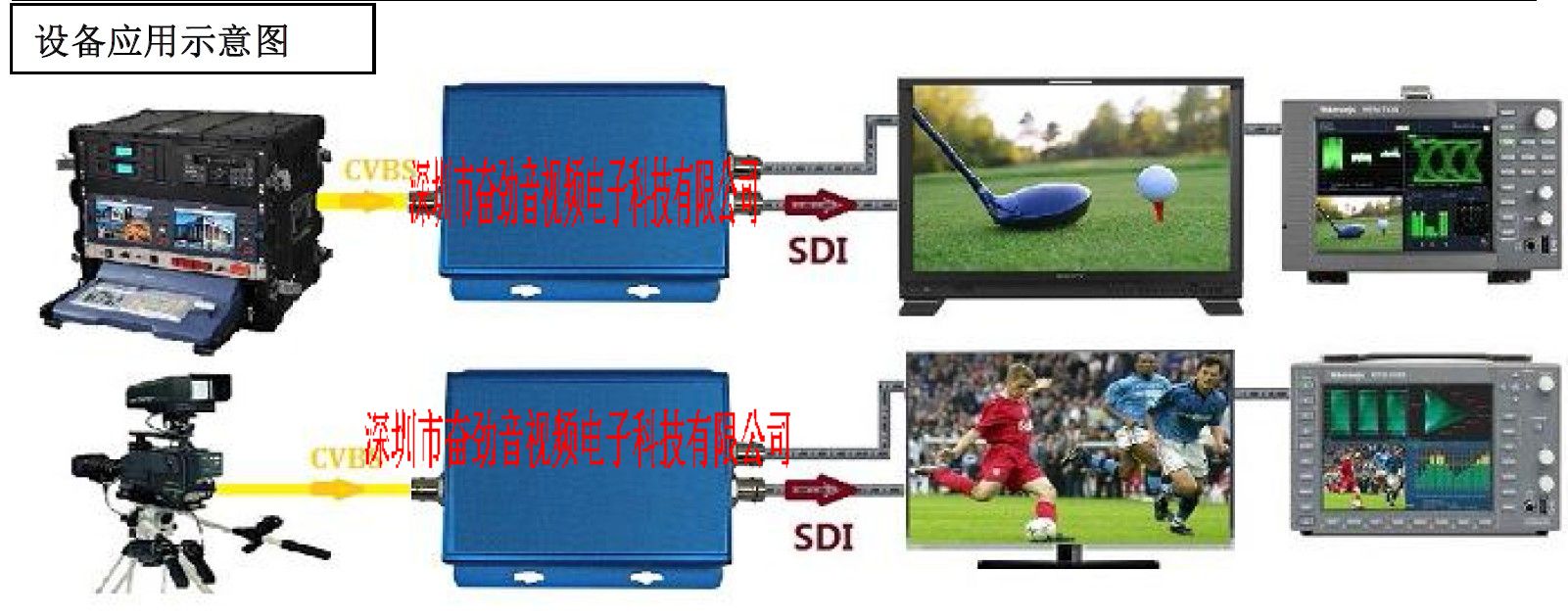

奋劲BNC转HD-SDI/AV转SDI支持SDI1080P输出60MHZ 75MHZ 都行

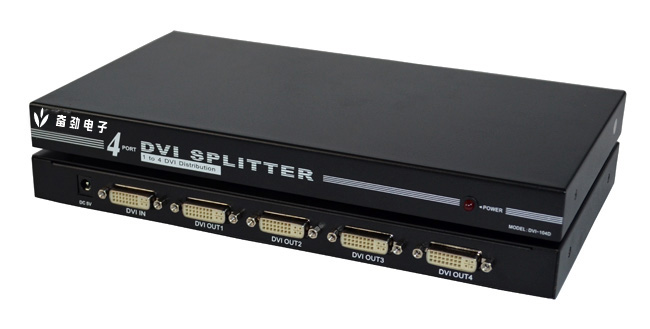

DVI系列产品 >> 工业级DVI分配器 >> 奋劲4口dvi分配器/一进四出DVI高清分配器/1X4DVI4口分配器   产品编号： 104D 产品名称： 奋劲4口dvi分配器/一进四出DVI高清分配器/1X4DVI4口分配器 规　　格： 240*83*30mm 产品备注： 奋劲4口dvi分配器/一进四出DVI高清分配器/1X4DVI4口分配器/DVI1进4出分配器 24+5孔 通用DVI线 产品类别： DVI系列产品   产 品 说 明 DVI分配器为多端口数字视频输出的信号分配器，具有一路DVI视频输入，多路DVI视频输出。在多媒体应用系统中，往往需要多个数字显示终端显示同一DVI信号源的画面。如果为每一显示终端配置一个DVI信号源，这样既增加了系统成本，又大大降低了系统的可靠性。旭东泰DVI分配器专为解决这类工程问题而设计。DVI分配器支持一路DVI信号输入，多路DVI信号输出。本设备与DVI切换器配合使用，还可以实现切换/分配功能。 特 性 ·支持DVI-D信号； ·具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能； ·支持负载连接指示； ·可驱动不低于5m的普通DVI电缆@1920×1200； ·使用专用驱动芯片，支持长线传输； ·有输入信号指示； 技术参数 带宽1.6GMhz(-3db)满载 时序标准满足 DDWG 规定的 DVI1.0 标准 耦合方式0.05o(RL=150Ω) 微分增益0.05%(RL=150Ω) 最大传播延时5ns(±1) 切换速度≤180ns 视 频 信号输入------- 信号类型DVI-D 接口DVI-D 最高分辨率1920×1200 时序标准满足DDWG组织规定的DVI1.0标准 连接器类型DVI-D（支持DVI-D信号） 接收距离<15m@1920×1200 信号输出------- 信号类型DVI-D数字视频信号 规 格 电源AC180V～AC240V 50Hz, 国际自适应电源 功率≤10W 工作温度0°C～40°C 贮存温度-20°C～85° 视频输入接口 DVI 24+5（母头） LED 指示灯 1 电源 12V/2D DC 产品以实物为主   注意；常见问题及一般应对措施 1. 分配器不能工作？ 第一步 检查电源指示灯有没有亮，如果没有亮请检查电源部分。 第二步 检查DVI线是否有松动或者接触不良现象。 第三步 检查DVI线的长度是否在标准之内（28号线，标准24+1或+5） 市面上很多接线头为24+1或+5的线实际里面很多少焊接芯线，导致本公司产品级联第二台无法稳定显示或偏色现象，建议购买本产品设备专用线） 第四步 重新在次关闭主机，再次连接好设备，检查连接已经牢固，（只有一台显示器的显示端口一定要连接到本产品DVI的第一个输出接口，要换接口时请快速更换，以防止供电不足导致无法再次显示。 如果还是无法显示，请将输入讯号（主机等）直接接入电视或显示器，看是否显示正常

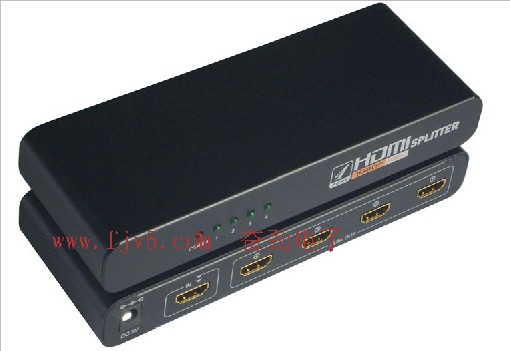

 HDMI系列产品 >> HDMI分配器 >> 奋劲4口HDMI分配器/HDMI分配器一进四出/HDMI分配器1x4/3D 1080p   产品编号： HS104 产品名称： 奋劲4口HDMI分配器/HDMI分配器一进四出/HDMI分配器1x4/3D 1080p 规　　格： 230*180*50mm 产品备注： 奋劲4口HDMI分配器/HDMI分配器一进四出/HDMI分配器1x4/3D 1080p 产品类别： HDMI系列产品   产 品 说 明 奋劲4口HDMI分配器/HDMI分配器一进四出/HDMI分配器1x4/3D 1080p 4口HDMI分配器 3D 1080p 1x4 HDMI分配器可以使机顶盒、DVD放机、D-VHS放像机和其他的HDTV设备通过一个HDMI输出同４个或者更多的HDTV显示器连接 工作原理: 1.1x4 HDMI分配器它是一个灵活的集线器，适用于多种显示器。如果把2个或者多个HDMI分配器连接起来，可以组成一个更大的分配器. 2.HDMI分配器用一根HDMI电缆把HDMI信号源和分配器的输入连接。有4个HDMI输出。输出1是主要输出，用来连接主显示器。输出2跟随主显示器. 3.HDMI产品支持音频和视频信号. 4.完全兼容HDCP. 性能： １．同时连接４个HDMI显示器到1路视频信号可同时显示． ２．支持720i，720p，1080i，1080p分辨率 ３．支持高清分辨率视频—高达1080p的优质的HDTV分辨率可轻松获得 ４．完全支持HDMI1.3 ５．支持HDCP ６．安装快捷、操作简单 技术规格： １．视频放大器带宽：4.95 Gbps ２．输入视频信号电平：1.2 volts p-p ３．输入DDC信号电平：5 volts p-p (TTL) ４．单路连接信号范围：1080p/1920x1200 ５．HDMI接头：A类 19针 母头 ６．视频输出：DVI-I 25针 母头（纯数字） ７．电源：5V DC ８．功耗：５ watts (最大) ９．尺寸：180*65*25mm 10. 毛重:0.7KG(净重0.3KG） 11. 彩盒尺寸:230*180*50mm
