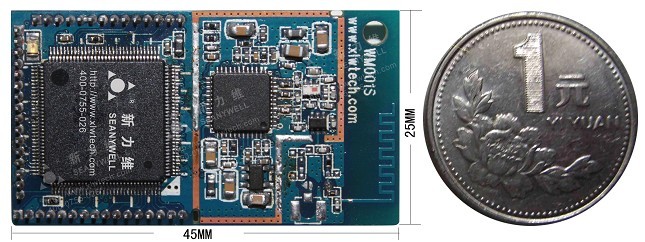

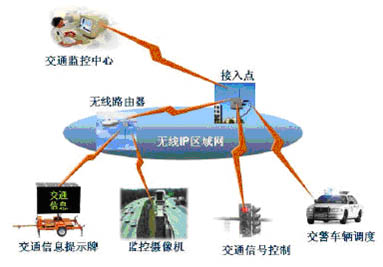

WiFi 无线智能交通应用技术方案     WiFi无线物联网应用技术方案 畅想物联网时代智能化生活 想象2020年的智能化生活：周末，张三想去郊游，上车后汽车提示胎压不正常，张三到4S店进行检修，汽车检修时张三用手机在咖啡机前一晃，一杯符合张三日常口味的咖啡已备好，享用 完咖啡后收到汽车发出已检修完毕的信号。郊游时收到李四去打球的邀请，李四将球馆位置发送到张三汽车，汽车自动定位到球馆，球馆停车场在张三到车库门时发 出车位导航信息，在离李四所在地最近的停车位泊车。打完球后，汽车将张三回家的信息发送到家用电器，到家前十五分钟，浴缸开始蓄水，微波炉开始煮饭，到家 前五分钟，空调开始启动，到车库前二十米，车库门自动打开…… 物联网的感知与传输 物联网用途广泛，可运用于城市公共安全、工业安全生产、环境监控、智能交通、智能家居、公共卫生、健康监测等多个领域，让人们享受到更加安全轻松的生活。具体地，物联网是指各类传感器和现有的互联网相互衔接的一个新技术。通过安装信息传感设备，如射频识别 （RFID）装置、红外感应器、全球定位系统、激光扫描器等，将所有的物品都与网络连接在一起，方便识别和管理。电视、洗衣机、空调甚至自行车、门锁和血 压计上都能使用。 物联网应用可以分为三层： (1)                  传感网络，即以二维码、RFID、传感器为主，实现“物”的识别 (2)                  传输网络，即使通过现有的互联网、广电网络、通信网络等实现数据的传输与计算； (3)                  应用网络，即输入输出控制终端，可基于现有的手机、个人电脑等终端进行（WIFI网络）   通过WIFI无线传感器网络，能够利用现有Wi-Fi网络资源来部署和实施物物联网通讯，将能够节约大量的硬件成本。此外无需考虑与其他设备的互操作性，整个系统方案的设计贯穿技术先进，架构合理、产品主流、低成本、低维护量的原则。市场应用广泛，涉及各行各业。     新力维（Seanywell） 公司长期专注于无线产品的研发，凭借我们多年无线开发经验，综合国外同行的WiFi先进技术，及时地开发出专门应用于物联网领域专用的WiFi模块：WM001S。具有体积小，重量轻、功耗小等特点。 模块名称： WM001S 概述： WM001S Wi-Fi模块集成微控制器(MCU)和802.11 b/g 2.4GHz 无线射频收发芯片为一体。模块部分的射频电路已经通过出厂校准测试，客户能够根据自己的需求来设计接口电路和进行二次开发，WM001S模块可为客户提供一种简单、低成本、可靠的Wi-Fi网络产品设计方案。   主要特性： l          2.4GHz, IEEE 802.11b/g l          内部PCB天线，可选外部天线 l          支持基于AP的网络（Infrastructure）/对等网络Ad-Hoc （IBSS))/ 虚拟AP 模式 ，IPHONE/ IPAD/Android 设备也能不用AP/路由器而直接连接 l          支持802.11i加密方式：WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK) l          MCU内置TCP/IP协议栈 l          3路UART串行接口(其中1路支持 DMA 模式, 全功能串口,波特率最高支持921.6Kbps) l          SPI接口 l          I2S/PCM接口 l          Digital Video端口 l          高达24个GPIO口（部分GPIO将会和上述接口复用） l          全功能TCP/IP协议栈，TCP/IP传输带宽达到10Mbps以上 l          支持三种带有定时自动唤醒功能的WiFi节能模式 l          单3.3V供电 l          工作温度范围: 0°C ~ +70°C l          尺寸： 25 mm x 45 mm（内部PCB天线） /  25 mm x 39 mm（外部天线）   应用： l          WiFi 网络收音机、摄像头、数码相框； l          医疗仪器、数据采集、手持设备； l          WiFi脂肪称、智能卡终端；家居智能化； l          仪器仪表、设备参数监测、无线POS 机； l          现代农业、军事领域等其他无线相关二次开发应用。 产品特性 Features Specifications 处理器 80MIPS  CPU 无线标准 802.11b/g, 2.4Ghz Code size 1MB Flash Data size 64KB SRAM 数据传输速率 IEEE 802.11b: 1, 2, 5.5 and 11 Mbps IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps Radio 频率范围 2.412 ~ 2.484 GHz 频道 14个频道. 可配置成美国，加拿大，欧洲，日本，中国等地区规范。 调制方式 802.11b: DSSS with DBPSK, DQPSK and CCK 802.11g: DSSS with DBPSK, DQPSK and CCK        OFDM with BPSK, QPSK, 16QAM and 64QAM 天线 内部PCB天线和外部天线可选 RF 最大接收功率 802.11b DSSS: -5 dBm 802.11b CCK: -10 dBm 802.11g OFDM: -15 dBm RF 接收灵敏度 802.11b: -92dBm @ 1 Mbps;  -90dBm @ 2 Mbps;  -89dBm @ 5.5 Mbps; -85dBm @ 11 Mbps 802.11g: -82dBm @ 6 Mbps;  -82dBm @ 9 Mbps;  -82dBm @ 12 Mbps;  -82dBm @ 18 Mbps;  -79dBm @ 24 Mbps;  -76dBm @ 36 Mbps;  -71dBm @ 48 Mbps; -70dBm @ 54 Mbps RF 最大输出功率 802.11b: 16.5 ±1dBm            802.11g: 14 ± 1dBm @ 54 Mbps;  15 ± 1dBm @ 48 Mbps; 16 ± 1dBm @ 6 ~ 36 Mbps 加密模式 802.11i security: WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK) WiFi节电模式 支持3种WiFi节电模式 l             基本节电模式 l             快速节电模式 l             休眠模式 I/O 功能 功能接口 3 路串行接口, SPI, I2S/PCM, 数字视频接口 GPIO 24 通用I/O口 (部分I/O口将会与其他接口复用) 平均功率  WLAN 模式, 数据传输 250mA 或 825 mW WLAN 模式, 无数据传输, WiFi 基本节电模式使能 121mA 或 369 mW typical WLAN 模式, WiFi 基本节电模式使能 80mA or 264 mW typical WLAN 模式, WiFi 快速节电模式使能 25mA or 82.5 mW typical WLAN 断开, 睡眠模式） 1.18mA or 3.9 mW typical 操作电压 3.3V 串口转WiFi工作模式下3.3V峰值电流 360 mA 操作温度 0°C to +70°C  产品尺寸 25 mm x 45 mm（内部PCB天线） /  25 mm x 39 mm（外部天线）   机械尺寸         连接器和PIN脚定义 J1 是14PIN ,PIN脚间距为1.27 mm的单排排针. J2 和 J3是16PIN ,PIN脚间距为1.27 mm的单排排针.   版本历史 版本号 日期 版本描述 2.00 2011/05/17 初始版本.         OFFICE 王刚  SpawN    TEL:13724297545  400-0755-026(8线)  0755-26413002 QQ: 2252769142, 250012492， 378735117 Msn: szwifi@hotmail.com ,roboex@hotmail.com Add:9B,Tower B,Neptons Mansion Nanshan District,Shenzhen City,China.

WiFi 无线物联网应用技术方案 （RFID、 定位系统、物联网）     WiFi无线物联网应用技术方案 畅想物联网时代智能化生活 想象2020年的智能化生活：周末，张三想去郊游，上车后汽车提示胎压不正常，张三到4S店进行检修，汽车检修时张三用手机在咖啡机前一晃，一杯符合张三日常口味的咖啡已备好，享用 完咖啡后收到汽车发出已检修完毕的信号。郊游时收到李四去打球的邀请，李四将球馆位置发送到张三汽车，汽车自动定位到球馆，球馆停车场在张三到车库门时发 出车位导航信息，在离李四所在地最近的停车位泊车。打完球后，汽车将张三回家的信息发送到家用电器，到家前十五分钟，浴缸开始蓄水，微波炉开始煮饭，到家 前五分钟，空调开始启动，到车库前二十米，车库门自动打开…… 物联网的感知与传输 物联网用途广泛，可运用于城市公共安全、工业安全生产、环境监控、智能交通、智能家居、公共卫生、健康监测等多个领域，让人们享受到更加安全轻松的生活。具体地，物联网是指各类传感器和现有的互联网相互衔接的一个新技术。通过安装信息传感设备，如射频识别 （RFID）装置、红外感应器、全球定位系统、激光扫描器等，将所有的物品都与网络连接在一起，方便识别和管理。电视、洗衣机、空调甚至自行车、门锁和血 压计上都能使用。 物联网应用可以分为三层： (1)                  传感网络，即以二维码、RFID、传感器为主，实现“物”的识别 (2)                  传输网络，即使通过现有的互联网、广电网络、通信网络等实现数据的传输与计算； (3)                  应用网络，即输入输出控制终端，可基于现有的手机、个人电脑等终端进行（WIFI网络）   通过WIFI无线传感器网络，能够利用现有Wi-Fi网络资源来部署和实施物物联网通讯，将能够节约大量的硬件成本。此外无需考虑与其他设备的互操作性，整个系统方案的设计贯穿技术先进，架构合理、产品主流、低成本、低维护量的原则。市场应用广泛，涉及各行各业。     新力维（Seanywell） 公司长期专注于无线产品的研发，凭借我们多年无线开发经验，综合国外同行的WiFi先进技术，及时地开发出专门应用于物联网领域专用的WiFi模块：WM001S。具有体积小，重量轻、功耗小等特点。 模块名称： WM001S 概述： WM001S Wi-Fi模块集成微控制器(MCU)和802.11 b/g 2.4GHz 无线射频收发芯片为一体。模块部分的射频电路已经通过出厂校准测试，客户能够根据自己的需求来设计接口电路和进行二次开发，WM001S模块可为客户提供一种简单、低成本、可靠的Wi-Fi网络产品设计方案。   主要特性： l          2.4GHz, IEEE 802.11b/g l          内部PCB天线，可选外部天线 l          支持基于AP的网络（Infrastructure）/对等网络Ad-Hoc （IBSS))/ 虚拟AP 模式 ，IPHONE/ IPAD/Android 设备也能不用AP/路由器而直接连接 l          支持802.11i加密方式：WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK) l          MCU内置TCP/IP协议栈 l          3路UART串行接口(其中1路支持 DMA 模式, 全功能串口,波特率最高支持921.6Kbps) l          SPI接口 l          I2S/PCM接口 l          Digital Video端口 l          高达24个GPIO口（部分GPIO将会和上述接口复用） l          全功能TCP/IP协议栈，TCP/IP传输带宽达到10Mbps以上 l          支持三种带有定时自动唤醒功能的WiFi节能模式 l          单3.3V供电 l          工作温度范围: 0°C ~ +70°C l          尺寸： 25 mm x 45 mm（内部PCB天线） /  25 mm x 39 mm（外部天线）   应用： l          WiFi 网络收音机、摄像头、数码相框； l          医疗仪器、数据采集、手持设备； l          WiFi脂肪称、智能卡终端；家居智能化； l          仪器仪表、设备参数监测、无线POS 机； l          现代农业、军事领域等其他无线相关二次开发应用。 产品特性 Features Specifications 处理器 80MIPS  CPU 无线标准 802.11b/g, 2.4Ghz Code size 1MB Flash Data size 64KB SRAM 数据传输速率 IEEE 802.11b: 1, 2, 5.5 and 11 Mbps IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps Radio 频率范围 2.412 ~ 2.484 GHz 频道 14个频道. 可配置成美国，加拿大，欧洲，日本，中国等地区规范。 调制方式 802.11b: DSSS with DBPSK, DQPSK and CCK 802.11g: DSSS with DBPSK, DQPSK and CCK        OFDM with BPSK, QPSK, 16QAM and 64QAM 天线 内部PCB天线和外部天线可选 RF 最大接收功率 802.11b DSSS: -5 dBm 802.11b CCK: -10 dBm 802.11g OFDM: -15 dBm RF 接收灵敏度 802.11b: -92dBm @ 1 Mbps;  -90dBm @ 2 Mbps;  -89dBm @ 5.5 Mbps; -85dBm @ 11 Mbps 802.11g: -82dBm @ 6 Mbps;  -82dBm @ 9 Mbps;  -82dBm @ 12 Mbps;  -82dBm @ 18 Mbps;  -79dBm @ 24 Mbps;  -76dBm @ 36 Mbps;  -71dBm @ 48 Mbps; -70dBm @ 54 Mbps RF 最大输出功率 802.11b: 16.5 ±1dBm            802.11g: 14 ± 1dBm @ 54 Mbps;  15 ± 1dBm @ 48 Mbps; 16 ± 1dBm @ 6 ~ 36 Mbps 加密模式 802.11i security: WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK) WiFi节电模式 支持3种WiFi节电模式 l             基本节电模式 l             快速节电模式 l             休眠模式 I/O 功能 功能接口 3 路串行接口, SPI, I2S/PCM, 数字视频接口 GPIO 24 通用I/O口 (部分I/O口将会与其他接口复用) 平均功率  WLAN 模式, 数据传输 250mA 或 825 mW WLAN 模式, 无数据传输, WiFi 基本节电模式使能 121mA 或 369 mW typical WLAN 模式, WiFi 基本节电模式使能 80mA or 264 mW typical WLAN 模式, WiFi 快速节电模式使能 25mA or 82.5 mW typical WLAN 断开, 睡眠模式） 1.18mA or 3.9 mW typical 操作电压 3.3V 串口转WiFi工作模式下3.3V峰值电流 360 mA 操作温度 0°C to +70°C  产品尺寸 25 mm x 45 mm（内部PCB天线） /  25 mm x 39 mm（外部天线）   机械尺寸 连接器和PIN脚定义 J1 是14PIN ,PIN脚间距为1.27 mm的单排排针. J2 和 J3是16PIN ,PIN脚间距为1.27 mm的单排排针.   版本历史 版本号 日期 版本描述 2.00 2011/05/17 初始版本.         OFFICE 王刚  SpawN    TEL:13724297545  400-0755-026(8线)  0755-26413002 QQ: 2252769142, 250012492， 378735117 Msn: szwifi@hotmail.com ,roboex@hotmail.com Add:9B,Tower B,Neptons Mansion Nanshan District,Shenzhen City,China.

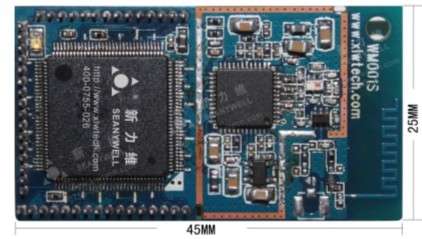

WiFi 无线摄像头应用技术方案                                               WiFi无线摄像头应用技术方案 畅想物联网时代智能化生活 想象2020年的智能化生活：周末，张三想去郊游，上车后汽车提示胎压不正常，张三到4S店进行检修，汽车检修时张三用手机在咖啡机前一晃，一杯符合张三日常口味的咖啡已备好，享用 完咖啡后收到汽车发出已检修完毕的信号。郊游时收到李四去打球的邀请，李四将球馆位置发送到张三汽车，汽车自动定位到球馆，球馆停车场在张三到车库门时发 出车位导航信息，在离李四所在地最近的停车位泊车。打完球后，汽车将张三回家的信息发送到家用电器，到家前十五分钟，浴缸开始蓄水，微波炉开始煮饭，到家 前五分钟，空调开始启动，到车库前二十米，车库门自动打开…… 物联网的感知与传输 物联网用途广泛，可运用于城市公共安全、工业安全生产、环境监控、智能交通、智能家居、公共卫生、健康监测等多个领域，让人们享受到更加安全轻松的生活。具体地，物联网是指各类传感器和现有的互联网相互衔接的一个新技术。通过安装信息传感设备，如射频识别 （RFID）装置、红外感应器、全球定位系统、激光扫描器等，将所有的物品都与网络连接在一起，方便识别和管理。电视、洗衣机、空调甚至自行车、门锁和血 压计上都能使用。 物联网应用可以分为三层： (1)                  传感网络，即以二维码、RFID、传感器为主，实现“物”的识别 (2)                  传输网络，即使通过现有的互联网、广电网络、通信网络等实现数据的传输与计算； (3)                  应用网络，即输入输出控制终端，可基于现有的手机、个人电脑等终端进行（WIFI网络）   通过WIFI无线传感器网络，能够利用现有Wi-Fi网络资源来部署和实施物物联网通讯，将能够节约大量的硬件成本。此外无需考虑与其他设备的互操作性，整个系统方案的设计贯穿技术先进，架构合理、产品主流、低成本、低维护量的原则。市场应用广泛，涉及各行各业。     新力维（Seanywell） 公司长期专注于无线产品的研发，凭借我们多年无线开发经验，综合国外同行的WiFi先进技术，及时地开发出专门应用于物联网领域专用的WiFi模块：WM001S。具有体积小，重量轻、功耗小等特点。 模块名称： WM001S 概述： WM001S Wi-Fi模块集成微控制器(MCU)和802.11 b/g 2.4GHz 无线射频收发芯片为一体。模块部分的射频电路已经通过出厂校准测试，客户能够根据自己的需求来设计接口电路和进行二次开发，WM001S模块可为客户提供一种简单、低成本、可靠的Wi-Fi网络产品设计方案。   主要特性： l          2.4GHz, IEEE 802.11b/g l          内部PCB天线，可选外部天线 l          支持基于AP的网络（Infrastructure）/对等网络Ad-Hoc （IBSS))/ 虚拟AP 模式 ，IPHONE/ IPAD/Android 设备也能不用AP/路由器而直接连接 l          支持802.11i加密方式：WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK) l          MCU内置TCP/IP协议栈 l          3路UART串行接口(其中1路支持 DMA 模式, 全功能串口,波特率最高支持921.6Kbps) l          SPI接口 l          I2S/PCM接口 l          Digital Video端口 l          高达24个GPIO口（部分GPIO将会和上述接口复用） l          全功能TCP/IP协议栈，TCP/IP传输带宽达到10Mbps以上 l          支持三种带有定时自动唤醒功能的WiFi节能模式 l          单3.3V供电 l          工作温度范围: 0°C ~ +70°C l          尺寸： 25 mm x 45 mm（内部PCB天线） /  25 mm x 39 mm（外部天线）   应用： l          WiFi 网络收音机、摄像头、数码相框； l          医疗仪器、数据采集、手持设备； l          WiFi脂肪称、智能卡终端；家居智能化； l          仪器仪表、设备参数监测、无线POS 机； l          现代农业、军事领域等其他无线相关二次开发应用。 产品特性 Features Specifications 处理器 80MIPS  CPU 无线标准 802.11b/g, 2.4Ghz Code size 1MB Flash Data size 64KB SRAM 数据传输速率 IEEE 802.11b: 1, 2, 5.5 and 11 Mbps IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps Radio 频率范围 2.412 ~ 2.484 GHz 频道 14个频道. 可配置成美国，加拿大，欧洲，日本，中国等地区规范。 调制方式 802.11b: DSSS with DBPSK, DQPSK and CCK 802.11g: DSSS with DBPSK, DQPSK and CCK        OFDM with BPSK, QPSK, 16QAM and 64QAM 天线 内部PCB天线和外部天线可选 RF 最大接收功率 802.11b DSSS: -5 dBm 802.11b CCK: -10 dBm 802.11g OFDM: -15 dBm RF 接收灵敏度 802.11b: -92dBm @ 1 Mbps;  -90dBm @ 2 Mbps;  -89dBm @ 5.5 Mbps; -85dBm @ 11 Mbps 802.11g: -82dBm @ 6 Mbps;  -82dBm @ 9 Mbps;  -82dBm @ 12 Mbps;  -82dBm @ 18 Mbps;  -79dBm @ 24 Mbps;  -76dBm @ 36 Mbps;  -71dBm @ 48 Mbps; -70dBm @ 54 Mbps RF 最大输出功率 802.11b: 16.5 ±1dBm            802.11g: 14 ± 1dBm @ 54 Mbps;  15 ± 1dBm @ 48 Mbps; 16 ± 1dBm @ 6 ~ 36 Mbps 加密模式 802.11i security: WEP-64/128, TKIP (WPA-PSK) and AES (WPA2-PSK) WiFi节电模式 支持3种WiFi节电模式 l             基本节电模式 l             快速节电模式 l             休眠模式 I/O 功能 功能接口 3 路串行接口, SPI, I2S/PCM, 数字视频接口 GPIO 24 通用I/O口 (部分I/O口将会与其他接口复用) 平均功率  WLAN 模式, 数据传输 250mA 或 825 mW WLAN 模式, 无数据传输, WiFi 基本节电模式使能 121mA 或 369 mW typical WLAN 模式, WiFi 基本节电模式使能 80mA or 264 mW typical WLAN 模式, WiFi 快速节电模式使能 25mA or 82.5 mW typical WLAN 断开, 睡眠模式） 1.18mA or 3.9 mW typical 操作电压 3.3V 串口转WiFi工作模式下3.3V峰值电流 360 mA 操作温度 0°C to +70°C  产品尺寸 25 mm x 45 mm（内部PCB天线） /  25 mm x 39 mm（外部天线）   机械尺寸 连接器和PIN脚定义 J1 是14PIN ,PIN脚间距为1.27 mm的单排排针. J2 和 J3是16PIN ,PIN脚间距为1.27 mm的单排排针.   版本历史 版本号 日期 版本描述 2.00 2011/05/17 初始版本.         OFFICE 王刚  SpawN    TEL:13724297545  400-0755-026(8线)  0755-26413002 QQ: 2252769142, 250012492， 378735117 Msn: szwifi@hotmail.com ,roboex@hotmail.com Add:9B,Tower B,Neptons Mansion Nanshan District,Shenzhen City,China.
