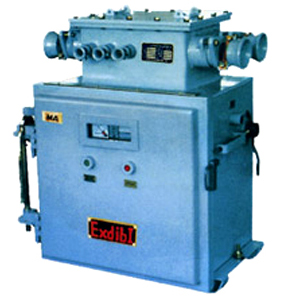

QJZ-30N QJZ-60N矿用隔爆兼本质安全型可逆真空电磁启动器QJZ-80N QJZ-120N QJZ-200N矿用隔爆兼本质安全型可逆真空电磁启动器 产品简介　　矿用隔爆兼本质安全型可逆真空电磁启动器QJZ-30N、60N、80N、120N、200N／1140（660、380）V 一、矿用隔爆兼本质安全型 真空电磁启动器（以下简称启动  器），防爆标志为ExdibI（150℃）。适用于含有爆炸性气体（甲烷）和煤尘的矿井中。主要用于直接启动或停止，额定电压1140V（660V），频  率为50Hz，额定功率在60～590kW范围内的矿用隔爆型三相异步电动机。控制方式可就地控制和远方控制，并可在停机时进行换相。启动器具有  失压、短路、过载、断相、三相不平衡、漏电闭锁等保护功能，和相应的故障显示以及电源、运行、联控等工作状态显示。启动器可单独控制，也可联锁控制（以下   简称联控）（多台启动器正序延时启动，逆序停止直至第1台）。启动器设有漏电试验开关，可在运行前对控制线路和保护线路进行检查。操作频率应在120次/  小时之内。二、结构特征：起动器由安装在撬形拖架上的方形   隔爆外壳、本体装配（包括可拆装的控制板装配）、前门及电器件装配等部分组成。外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器     左侧固定于铰链上的操作手把，将门抬起约30mm后（注意不要过高），前门即可打开。关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意   操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。三、基本功能：    1、漏电闭锁保护：对起动器负载侧负载绝缘电阻低于40KΩ+20%（1140V）、22KΩ+20%（660V））时均能可靠地实现漏电闭锁功能。     2、对起动器负载侧出现的短路故障，进行定时限速断保护；对起动器负载侧出现的持续过载，实施反时限保护，过载延时具有倒计时功能；对馈电开关负载侧出现 的断续过载，进行能量释放和积累运算，实施反时限保护，具有热记忆功能。过载时保护并报警。    3、对进线电压不足于额定值的70%时采取保护，欠压保护功能可选择打开或关闭；对进线电压超过额定值的115%时可以实现过压保护，过压保护功能可选择打开或关闭。 4、运行时汉字显示当前电网电压及三相电网负载电流值，用电度数，保护动作原因。5、跳闸原因长期记忆（可反复查阅），有前100次故障跳闸原因和时间记录；能记录累计分合闸次数，累记用电量，累计工作时间。6、具备模拟故障试验自检功能，确保自身不带故障运行。    7、电子表功能。  8、风电闭锁、瓦斯闭锁保护功能。   9、断相与不平衡保护：电流大于30A时任断一相电流，就能实现断相保护，断相及相不平衡保护附合MT175-88标准，且能实现倒计时功能。两者亦可关闭。    10、密码保护功能。11、通讯组网功能：能向上位机传输实时的用电度数、电网电压、负载电流，合分闸情况、状态报警及故障跳闸原因等；通过上位机可实现远程控制包括参数整定、时间整定、复位试验等。如果要传输信息，可根据用户要求而定制特殊通信协议。12、具有通讯功能的开关都可联机，用电脑调试每台合分闸、复位、广播时间等。.13、本机自带软件，微调校准A、B、C三相电流及额定电压U功能。

QJZ-60   QJZ-30/660（380）矿用隔爆兼本质安全型真空磁力起动器一、概述   QJZ-30、60/660（380）本系列矿用隔爆兼本质安全型真空电磁起动器适用于含有爆炸性气体和煤尘的矿井中，主要用于在交流50Hz，电压660V（380V）的线路中，控制防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换相。本起动器具有过载、断相、漏地闭锁等保护功能并能显示，可就地或远方控制，同时可实现水位自动控制（水位到上线自动开，水位到下线自动停），实现了无人看守功能。二、技术参数1.起动器具有过载、短路、断相、漏电闭锁和失压保护。2.起动器具有远控功能(本安电路设计)。3.起动器可配液位自动控制器(本安电路设计)。通过上、下液位探测电极，实现自动控制液位的要求。 型号额定电压V额定电流A当η×cosφ=0.75时控制电动机功率 kW引入电缆的外径Mm重量Kg380V660V电力线路控制线路QJZ-30/660(380)380/66030152015-2312-1955QJZ-60/660(380)60406015-2312-19 相关产品:

QJZ-200、315、400/1140（660）J 矿用隔爆兼本质安全真空电磁起动器（自耦减压）      适用范围       本系列产品适用于煤矿井下及其周围介质中有甲烷、   煤尘等爆炸性混合物气体的环境中，在交流50Hz，额定电压   为1140V或660V，额定功率至180KW，作为控制矿用隔爆型   三相鼠笼式异步电动机的减速压起动与停止。   产品特点   1、内装有自耦变压器、交流真空接触器、时间继电器、     中间继电器、热继电器、转换开关、熔断器、电压表、     指示灯等。   2、具有过载、短路、失压、断相保护等功能。   3、可实现近、远控。    主要技术参数  型号 电机功率（KW）  额定电流  字耦变压容量（LVA）  电流互感器比值   QJZ-300-14J  14  28  22      25/5  QJZ-300-22J  22  40  28  QJZ-300-28J  28  58  40  QJZ-300-40J  40  80  55      75/5  QJZ-300-55J  55  110  75  QJZ-300-75J  75  142  100     100/5  QJZ-300-80J  80  155  115  QJZ-300-95J  95  180  115     150/5  QJZ-300-110J  110  220  135     200/5  QJZ-300-135J  135  270  160  QJZ-300-160J  160  350  190     300/5  QJZ-300-180J  180  400  225

QJZ-60   QJZ-30/660（380）矿用隔爆兼本质安全型真空磁力起动器 一、概述    QJZ-30、60/660（380）本系列矿用隔爆兼本质安全型真空电磁起动器适用于含有爆炸性气体和煤尘的矿井中，主要用于在交流50Hz，电压660V（380V）的线路中，控制防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换相。本起动器具有过载、断相、漏地闭锁等保护功能并能显示，可就地或远方控制，同时可实现水位自动控制（水位到上线自动开，水位到下线自动停），实现了无人看守功能。 二、技术参数 1.起动器具有过载、短路、断相、漏电闭锁和失压保护。 2.起动器具有远控功能(本安电路设计)。 3.起动器可配液位自动控制器(本安电路设计)。通过上、下液位探测电极，实现自动控制液位的要求。   型号 额定 电压 V 额定 电流 A 当η×cosφ=0.75时 控制电动机功率 kW 引入电缆的外径Mm 重量 Kg 380V 660V 电力线路 控制线路 QJZ-30/660(380) 380/660 30 15 20 15-23 12-19 55 QJZ-60/660(380) 60 40 60 15-23 12-19 相关产品:

CKG4-160 250 400 630/10KV交流高压真空接触器 CKG4-160 250 400 630/6KV交流高压真空接触器 1.主要用途与适用范 围 CKG4交流高压真空接触器广泛应用于治金、矿山、石化、水利以及建材行业，是一种较为理想的更新换代产品。产品适用于交流50HZ，额定工作电压至 12KV，工作电流至630A的电力系统中，供远距离接通和分断线路之用；特别适用于电动机的频繁起动及控制电炉变压器的关合和分断；也广泛使用在高压电 容无功补偿装置中。      2.结构特征与工作原理 本产品体积小、重量轻，采用国际流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连 接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝 缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。 3.技术参数及主要特性     表1 机械调整参数 项  目 单  位 数   据 触头开距 mm 6±1 接触行程 mm 1.5+0.5 合闸弹跳时间 ms ≤5 三相触头合闸不同期性 ms ≤3 平均合闸速度 m/s 0.35±0.15 平均分闸速度 m/s 0.5±0.2 动静触头累计允许磨损厚度 mm 3 主回路电阻 μΩ ≤180 表2 主要技术特性 项  目 单  位 数   据 额定电压 kV 12   额定电流 A 160   250    400   630 额定开断电流 kA 1.60   2.50   4.00   6.30 额定接通电流 kA 1.60   2.50   4.00   6.30 极限分断能力 kA 4 (3次)  4 (3次)  5 (3次) 允许操作频率 次/h D型：30 寿命 电 次 AC-3：25×104      AC-4：1×104 机械  次 D型：100×104      J型：10×104 额定 绝缘 水平 主回路工频耐压 kV/1min 42 雷电冲击耐压 kV 75 辅助电路 工频耐压 kV/1min 2.5 控制回工频耐压 kV/1min 2 额定操作电压 V AC/DC 220V     DC 110   相关产品:

QBZ-30N矿用隔爆型可逆真空电磁起动器 QBZ-60N矿用隔爆型可逆真空电磁起动器 QBZ-80N矿用隔爆型可逆真空电磁起动器 QBZ-120N矿用隔爆型可逆真空电磁起动器 QBZ-200N矿用隔爆型可逆真空电磁起动器 产品简介 　　矿用隔爆型可逆真空电磁起动器 QBZ-30、60、80、120、200、400N／1140（660、380）V 一、适用范围 QBZ系列矿用隔爆型真空电磁起动器，适用于含有甲烷混合气体，具有爆炸危险煤矿井下。在交流50Hz，电压至1140V以下额定电流至400A供电系统 中。主要用于就地或远距离控制矿用三相鼠笼型异步电动机之用，并可在被控电动机停止换向，适用于不频繁操作重负荷煤矿机械设备中。 二、主要功能   该起动器保护器具有漏电闭锁、欠压、过压、三相不平衡、过载、短路等多种保护功能。 产品特点 1、主电路采用真空接触器、无电弧、寿命长、可靠性就； 2、采用JDB电机综合保护器，保护功能全； 3、正反向接通的两台接触器间有可靠的电气联锁和机械联锁； 4、结构简单、维修量少。 型号 额定电压 V 额定工 作电流 A 当 ŋ ·cos Φ =0.75 时 被控制电动机最大功率 KW 控制回 路电压 V 极限分断能力 A 380V 660V 1140V QBZ-30N 1140/660/380 30 15 25 45 36 2000 （3 次） QBZ-60N 60 30 50 90 2000 （ 3 次） QBZ-80N 80 40 68 118 2500 （ 3 次） QBZ-120N 120 59 103 178 2500 （ 3 次） QBZ-200N 200 99 172 296 4500 （ 3 次） QBZ-400N 400 200 315 630   8000 （ 3 次） 相关产品:

CKJ5-630、800、1000、1250、1600/11400交流真空接触器 CKJ5、CKJ系列真空接触器适用于交流50HZ，额定工作电压至1140V，额定工作电流125—400A的电力 网络，供直接或远距离接 通和分断主电路之用。因主触头在高真空环境中工作，因此居有电弧不外露、体积小、重量轻、寿命长、维修周期长等优点，特别适宜于组成各种路灯控制器及工作 于油田、化工等场合。 一、           工作条件 1．  海拨高度不超过2000米。 2．  环境空气温度：-25～+40℃。 3．  空气相对湿度：环境空气温度为+25℃时不超过50％，在较低温度下可以有较高的相对湿度。最湿月份的平均温度为+25℃时，月平均最大相对湿度为90％。 4．  安装面与垂直面的倾斜度不超过15°。安装类别通常为第Ⅲ类。 5．  环境污染等级为3级。 6．  振动不大于30米/秒的场。 二、           主要技术参数   CKJ5-800/1140 CKJ5-1000/1140 CKJ5-1250/1140 CKJ5-1600/1140 额定工作电压(KV) 1140 1140 1140 1140 额定工作电流(A) 800 1000 1250 1600 设计机械寿命(万次) 100 电寿命(AC-3)条件下(万次) 20 控制电压 110,220,380或者定制 外型尺寸L x B x H(mm) 310x220x290 310x220x290 310x220x290 310x220x290 安装尺寸L x B(mm) 284x140 284x140 284x140 284x140 三、           结构及工作原理 接触器由真空开关管、绝缘架，动臂、磁路支撑架、电磁操作机构及整流装置组成。电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。 真空开关管静导电板通过螺钉固定在绝缘架上，绝缘架与左右支撑板及磁路支撑架用螺钉联结。当线圈通电后衔铁吸合，带动 动臂和动导杆等，使真空开 关管动触头运动，与静触头接触，使接触器处于闭合状态。当线圈断电后，在反力弹簧作用下衔铁板释放，动静触头分离使接触器处于分断状态。 电磁操作机构由铁心、线圈、磁极板、衔铁板、转轴、动臂等组成。

EVS-160、EVS-250、EVS-400、EVS-630低压交流真空接触器   EVS系列系列重任务低压真空交流接触器是我公司引进先进技术和关键设备进行批量生产。该产品符合IEC，VDE技术标准，南光牌EVS低压真空接触器通过市场应用，已在国内国外形成良好的口碑，已批量出口国外。 该系列真空接触器具有接通，分断能力大，电气和机械寿命长，在恶劣条件下工作可靠性高等优点，特别适合于在基础工业，冶金，石油，化工，矿山和码头等部门 使用。它适用于交流50HZ/60Hz，额定工作电压至1140V，额定工作电流160A至800A的电力系统中，供远，近距离接通和分断电路以及在重任 务条件下的频繁启动和控制交流电动机，并可与各种保护装置组成电磁起动器。 由于真空接触器比传统空气交流接触器有更多的优点，更长的使用寿命和更高的可靠性，并具有同电子设备兼容的辅助开关，因此，完全可以在一切条件下替代传统交流接触器CJ12及CJ20系列，在各重要场合使用，更能体现其特点和经济性。   主要技术参数 ：                     型号 EVS160 EVS250 EVS400 EVS630 额定工作电流（A) 160 250 400 630 额定工作电压(V) 1140 1140 1140 1140 额定工作频率(Hz) 50 50 50 50 额定接通能力(A) 2500 2500 6300 6300 额定分断能力(A) 2000 2000 5040 5040 额定短时耐受电流(A) 3500 3500 8000 8000 额定峰值耐受电流(A) 5140 5140 13600 13600 在660V.50Hz时,允许的最大的电机功率(KW) 140 220 350 560 机械寿命(次) ≥5X106     电寿命(次) AC2 3X106 2X106 2X106 1X106 AC3 5X106 5X106 5X106 3X106 AC4 1.2X105 0.8X105 0.8X105 0.6X105 最大机械操作频率(次/h) 3000 3000 3000 3000 使 用 条 件 ：

QBZ-30矿用隔爆型真空电磁起动器      QBZ-60矿用隔爆型真空电磁起动器 QBZ-80矿用隔爆型真空电磁起动器        QBZ-200矿用隔爆型真空电磁起动器 　矿用隔爆型可逆真空电磁起动器 QBZ-30、60、80、120、200、400N／1140（660、380）V 一、适用范围 QBZ系列矿用隔爆型真空电磁起动器，适用于含有甲烷混合气体，具有爆炸危险煤矿井下。在交流50Hz，电压至1140V以下额定电流至400A供电系统 中。主要用于就地或远距离控制矿用三相鼠笼型异步电动机之用，并可在被控电动机停止换向，适用于不频繁操作重负荷煤矿机械设备中。 二、主要功能   该起动器保护器具有漏电闭锁、欠压、过压、三相不平衡、过载、短路等多种保护功能。 型号 额定电压（V） 额定电流（A） 最大功率（KW） 控制回路电压（V） 极限分断能力（A） 换相隔离开关分断能力（A）   380V 660V 1140V QBZ-30 380、660、1140 30 15 25 45 36 2500(3次) 2000,正反各3次 QBZ-60 60 30 50 90 2000，正反各3次 QBZ-80 80 40 70 120 4500（3次） 2500，正反各3次 QBZ-120 120 60 100 180 2500(3次) 2500, 正反各3次 QBZ-200 200 100 170 300 4500，正反各3次 QBZ-400 400 200 315 630 4500（3次） 8000，正反各3次 相关产品:

CKG4-160 250 400 630/10KV交流高压真空接触器 CKG4-160 250 400 630/6KV交流高压真空接触器 1.主要用途与适用范 围 CKG4交流高压真空接触器广泛应用于治金、矿山、石化、水利以及建材行业，是一种较为理想的更新换代产品。产品适用于交流50HZ，额定工作电压至 12KV，工作电流至630A的电力系统中，供远距离接通和分断线路之用；特别适用于电动机的频繁起动及控制电炉变压器的关合和分断；也广泛使用在高压电 容无功补偿装置中。      2.结构特征与工作原理 本产品体积小、重量轻，采用国际流行的上下布置的组装式结构方式，使用维护方便，易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连 接连接，构成主电路通路。绝缘子把动导电杆与驱动机构连接起来，并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接，并与软连接固定在一起，绝 缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。 3.技术参数及主要特性     表1 机械调整参数 项  目 单  位 数   据 触头开距 mm 6±1 接触行程 mm 1.5+0.5 合闸弹跳时间 ms ≤5 三相触头合闸不同期性 ms ≤3 平均合闸速度 m/s 0.35±0.15 平均分闸速度 m/s 0.5±0.2 动静触头累计允许磨损厚度 mm 3 主回路电阻 μΩ ≤180 表2 主要技术特性 项  目 单  位 数   据 额定电压 kV 12   额定电流 A 160   250    400   630 额定开断电流 kA 1.60   2.50   4.00   6.30 额定接通电流 kA 1.60   2.50   4.00   6.30 极限分断能力 kA 4 (3次)  4 (3次)  5 (3次) 允许操作频率 次/h D型：30 寿命 电 次 AC-3：25×104      AC-4：1×104 机械  次 D型：100×104      J型：10×104 额定 绝缘 水平 主回路工频耐压 kV/1min 42 雷电冲击耐压 kV 75 辅助电路 工频耐压 kV/1min 2.5 控制回工频耐压 kV/1min 2 额定操作电压 V AC/DC 220V     DC 110   相关产品:
