SVmini系列视频监控摄像机电涌保护器 产品介绍 SVmini系列多功能CCTV电涌保护器依据IEC和GB标准设计和制造，适用于交/直流供电、具备（或不具备）云台控制端口的监视摄像机电涌保护，多功能迷你化设计，降低了保护成本和安装难度、减少安装的占用空间，可安装在摄像机护罩内，并最大限度的利用等电位保护原理使保护效果大为改善。产品采用两级串联式联动式保护，最大放电电流（8/20μS）可达10kA，传输特性10MHz，插入损耗低，可以充全面保护CCTV监视设备。 产品视频接头标配为F/M接头，M头为软线连接方式，F/F连接为F/M方式+转接头 SV-3/220 mini 3合1 CCTV电涌保护器： 保护220VAC交流供电、视频/音频信号/云台控制线路 SV-2/220 mini 2合1 CCTV电涌保护器： 保护220VAC交流供电、视频/音频信号    SV-3/024 mini 3合1 CCTV电涌保护器： 保护24V交流/12V直流供电、视频/音频信号/云台控制线路 SV-2/024 mini 2合1 CCTV电涌保护器： 保护24V交流/12V直流供电、视频/音频信号 产品特性 多功能电涌保护                 插入损耗低       最大放电电流10kA(8/20μs)        反应速度：10-12秒级 2合1 或 3合1 设计             电源电涌保护失效LED指示 产品适用范围 1. 带云台摄像机保护(SV-3/***) 2. 不带云台摄像机保护(SV-2/***) 3. 其它类似信号处理设备保护  产品尺寸和原理示意图 型号 SV-2/220 mini 功能 视频/电源 SPD端口 两端口 SPD类别 组合型 电源电涌保护特性 额定电压                                                            Un 220V AC 最大持续运行电压                                            Uc 320V AC 保护水平                                            Up(8/20μs) 1.2kV 额定负载电流                                                   IL 10A 标称放电电流                                     In(8/20μs) 5kA 最大放电电流                                Imax(8/20μs) 10kA 视频信号电涌保护特性 最大持续运行电压                                       Uc 8V 保护水平                                  Up (1.2/50μs) 20V 额定负载电流                                              IL 500mA 标称放电电流                               In(8/20μs) 5KA 最大放电电流                          Imax(8/20μs) 10KA 传输特性 10MHz 插入损耗

V 25-B+C, V 25-B+C/...+NPE   产品描述   特性一览表 V 25-B+C 使用优点  带标志端子,安装简便 可以应付频繁的电涌电流的冲击  B+C联合保护器，应用于建筑物整体空间较小的场合 只在总配电柜内安装一套保护器  可插拔式部件 保护器模块损坏后可以带电插拔更换  内部连接的保护器底座，1到4片的底座及模块数 容易安装  热感断路器和视窗指示装置  对保护器的工作状态一目了然  带NPE火花间隙模块的保护器 使用范围广（适用于TN、TT和IT电网）， 结构更安全  V 25-B+C/NPE 具有反向插入保护 保证保护器模块简单、专业的安装    功能和应用领域 雷电浪涌保护器V 25-B+C依据VDE 0185,Part 1和Part 100的要求，而设计的一种雷电保护等电位连接器。该装置是符合DIN VDE 0675,Part 6(Draft 11.89)A1,A2等级为B+C级保护器的要求。在建筑物雷电保护安装工程中，它保证了电源线上的等电位连接。当电源线架空引入建筑物时，架空线可能会引入部分直接雷击雷电流，在此种建筑物电源架空引入的线路上，该保护器也可应用。 V 25-B+C/3+NPE（B+C等级）可用于TN-C-S，TN-S，TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的最新需求设计而来的，允许成对保护器简单、安全的安装。 高性能浪涌保护器OBO V 25-B+C有一个特别的压敏电阻电路，装置内含良好非线性特性（а>30）的氧化锌压敏。即使电路出现高能电涌，设备也能得到最大程度的保护。甚至当电涌电流达到60 kA时，保护器的电压仍低于1.5 kV。因此，该保护器能够承受直击雷的部分雷电流。在过载情况下，保护器内置的热感断路器可以将保护器模块从主电路中脱离出来，保证供电系统正常工作，与此同时状态显示视窗由绿色变为红色。 OBO电涌保护器V 25-B+C不仅能承受高通流容量的雷电流，同时具有低的保护电压的特性，能够作为一个B+C联合保护器使用。   安装 OBO V 25-B+C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。   技术参数 B+C登记电涌保护器 型号 V 25-B+C  150 320 385  最大持续操作电压 UC AC （最大允许操作电压） UC DC  150 V~ 200 V~  330 V~ 410 V~  385 V~ 505 V~  雷电保护区 0→2  等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1   B+C Ⅰ级→Ⅱ级   测试标准 IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1   按照DIN VDE 0675 Part 6 A1+A2的测试电流 标称放电电流 In（8/20）   30 kA   整体最大放电电流 Imax（8/20） V 25-B+C/1  V 25-B+C/2  V 25-B+C/3  V 25-B+C/4   50 kA 100 kA  150 kA  200 kA   最大放电浪涌电流（8/80）根据Vds 2031 V 25-B+C/4 Imax    100 kA   电涌电压测试（10/350）（按照IEC 61312-1(02.95)设定的雷电流参数） 脉冲电流 Iimp 电量 Q 单位能量 W/R  8 kA 4 As 16 kJ/Ω   7 kA 3.5 As 12 kJ/Ω   7 kA 3.5 As 12 kJ/Ω   1 kA(8/20)时的电压保护水平 Up 5 kA(8/20)时 Up In时 Up  ≤450 V ≤500 V ≤600 V  ≤750 V ≤850 V ≤1150 V ≤1.0 kV ≤1.2 kV ≤1.5 kV  响应时间 TA 10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA

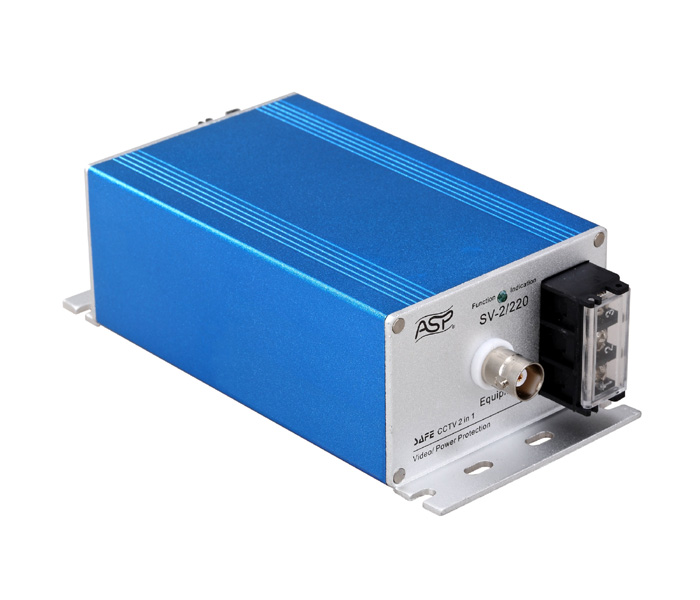

           SV系列视频监控摄像机电涌保护器 产品介绍 SV系列多功能CCTV电涌保护器依据IEC和GB标准设计，适用于交/直流供电、具备（或不具备）云台控制端口的监视摄像机电涌保护，多功能一体化设计，降低了保护成本和安装难度、减少安装的占用空间并最大限度的利用等电位保护原理使保护效果大为改善。          采用两级串联式联动式保护，可以充全面保护CCTV监视设备 SV-3/220 3合1  CCTV电涌保护器：  保护220VAC交流供电、视频/音频信号/云台控制线路 SV-2/220 2合1 CCTV电涌保护器：  保护220VAC交流供电、视频/音频信号             SV-3/024 3合1 CCTV电涌保护器：  保护6－24V交/直流供电、视频/音频信号/云台控制线路 SV-2/024 2合1 CCTV电涌保护器：  保护6－24V交/直流供电、视频/音频信号 产品特性 多功能电涌保护                 插入损耗低       最大放电电流10kA(8/20μs)        反应速度：10-12秒级 2合1 或 3合1 设计             电源电涌保护失效LED指示 产品适用范围 1. 带云台摄像机保护(SV-3/***) 2. 不带云台摄像机保护(SV-2/***) 3. 其它类似信号处理设备保护  产品尺寸和原理示意图 型号 SV-2/024 功能 视频/电源 SPD端口 两端口 SPD类别 组合型 电源电涌保护特性 额定电压                                                         Un 24V AC 最大持续运行电压                                         Uc 40V AC 保护水平                                          Up(8/20μs) 75V 额定负载电流                                                  IL 3A 标称放电电流                                   In(8/20μs) 5kA 最大放电电流                              Imax(8/20μs) 10kA 视频信号电涌保护特性 最大持续运行电压                                        Uc 8V 保护水平                                Upx-x(1.2/50μs) 18V 额定负载电流                                                 IL 500mA 标称放电电流                                 In(8/20μs) 5KA 最大放电电流                            Imax(8/20μs) 10KA 传输特性 10MHz 插入损耗

        SVmini系列视频监控摄像机电涌保护器 产品介绍 SVmini系列多功能CCTV电涌保护器依据IEC和GB标准设计和制造，适用于交/直流供电、具备（或不具备）云台控制端口的监视摄像机电涌保护，多功能迷你化设计，降低了保护成本和安装难度、减少安装的占用空间，可安装在摄像机护罩内，并最大限度的利用等电位保护原理使保护效果大为改善。产品采用两级串联式联动式保护，最大放电电流（8/20μS）可达10kA，传输特性10MHz，插入损耗低，可以充全面保护CCTV监视设备。 产品视频接头标配为F/M接头，M头为软线连接方式，F/F连接为F/M方式+转接头 SV-3/220 mini 3合1 CCTV电涌保护器： 保护220VAC交流供电、视频/音频信号/云台控制线路 SV-2/220 mini 2合1 CCTV电涌保护器： 保护220VAC交流供电、视频/音频信号    SV-3/024 mini 3合1 CCTV电涌保护器： 保护24V交流/12V直流供电、视频/音频信号/云台控制线路 SV-2/024 mini 2合1 CCTV电涌保护器： 保护24V交流/12V直流供电、视频/音频信号 产品特性 多功能电涌保护                 插入损耗低       最大放电电流10kA(8/20μs)        反应速度：10-12秒级 2合1 或 3合1 设计             电源电涌保护失效LED指示 产品适用范围 1. 带云台摄像机保护(SV-3/***) 2. 不带云台摄像机保护(SV-2/***) 3. 其它类似信号处理设备保护  产品尺寸和原理示意图 型号 SV-2/220 mini 功能 视频/电源 SPD端口 两端口 SPD类别 组合型 电源电涌保护特性 额定电压                                                            Un 220V AC 最大持续运行电压                                            Uc 320V AC 保护水平                                            Up(8/20μs) 1.2kV 额定负载电流                                                   IL 10A 标称放电电流                                     In(8/20μs) 5kA 最大放电电流                                Imax(8/20μs) 10kA 视频信号电涌保护特性 最大持续运行电压                                       Uc 8V 保护水平                                  Up (1.2/50μs) 20V 额定负载电流                                              IL 500mA 标称放电电流                               In(8/20μs) 5KA 最大放电电流                          Imax(8/20μs) 10KA 传输特性 10MHz 插入损耗

OBO电源防雷器分 为B、C、D三级。依据IEC(国际电工委员会)标准的分区防雷、多级保护的理论，B级防雷属于第一级防雷器，可应用于建筑物内的主配电柜上；C级属第二级防雷器，应用于建筑物的分路配电柜中；D级属第三级防雷器，应用于重要设备的前端，对设备进行精细保护。 　　□　德国制造 --安全可靠。 　　□　保护功能强大--最大通流量100KA（8/20us），残压低。 　　□　保护更全面--选用NPE防雷模块更适用于不同电网制式。 　　□　适应不同需求--配有声光（AS）、遥信（FS）、遥信电压监控（FS-SU）报警功能。 　　□　维护极简便--模块化设计，保护投资。 　　□　故障功能显示--防雷器工作状态一目了然。 　　□　安装方便--标准尺寸，体积小。 　　　 技术参数 品牌 型 号 规 格 产品说明 OBO防雷器 MCD50-B OBO电源线B级单线电涌保护器 OBO防雷器 MCD125-B/NPE OBO电源线B级单线电涌保护器 OBO防雷器 MC50-B OBO电源线B级单线电涌保护器 OBO防雷器 MC125-B/NPE OBO电源线B级单线电涌保护器 OBO防雷器 LC-63 OBO退耦器 OBO防雷器 V25-B/0模块 OBOV25/B模块 OBO防雷器 V25-B/1 OBO单相单线B级电涌保护器 OBO防雷器 V25-B/2 OBO单相二线B级电涌保护器 OBO防雷器 V25-B/3 OBO三相三线B级电涌保护器 OBO防雷器 V25-B/1+NPE OBO单相二线B级电涌保护器 OBO防雷器 V25-B/3+NPE OBO三相四线B级电涌保护器 OBO防雷器 V25-B/2-FS OBO单相二线B级电涌保护器带遥信触点 OBO防雷器 V25-B/3-FS OBO三相三线B级电涌保护器带遥信触点 OBO防雷器 V25-B/1+NPE/FS OBO单相二线B级电涌保护器带遥信触点 OBO防雷器 V25-B/3+NPE/FS OBO三相四线B级电涌保护器带遥信触点 OBO防雷器 V25-B/2-AS OBO单相二线B级电涌保护器带声光警报器 OBO防雷器 V25-B/1+NPE/AS OBO单相二线B级电涌保护器带声光警报器 OBO防雷器 V25-B/3+NPE/AS OBO三相四线B级电涌保护器带声光警报器 OBO防雷器 V25-B/4-FS-SU OBO三相四线B级电涌保护器带停电监控触点 OBO防雷器 V25-B+C/0模块 OBOV25/B+C模块 OBO防雷器 V25-B+C/1 OBO单相单线B+C级电涌保护器 OBO防雷器 V25-B+C/2 OBO单相二线B+C级电涌保护器 OBO防雷器 V25-B+C/3 OBO三相三线B+C级电涌保护器 OBO防雷器 V25-B+C/1+NPE OBO单相二线B+C级电涌保护器 OBO防雷器 V25-B+C/3+NPE OBO三相四线B+C级电涌保护器 OBO防雷器 V25-B+C/2-FS OBO单相二线B+C级电涌保护器带遥信触点 OBO防雷器 V25-B+C/3-FS OBO三相三线B+C级电涌保护器带遥信触点 OBO防雷器 V25-B+C/1+NPE/FS OBO单相二线B+C级电涌保护器带遥信触点 OBO防雷器 V25-B+C/3+NPE/FS OBO三相四线B+C级电涌保护器带遥信触点 OBO防雷器 V25-B+C/2-AS OBO单相二线B+C级电涌保护器带声光警报器 OBO防雷器 V25-B+C/1+NPE/AS OBO单相二线B+C级电涌保护器带声光警报器 OBO防雷器 V25-B+C/3+NPE/AS OBO三相四线B+C级电涌保护器带声光警报器 OBO防雷器 V25-B+C/4-FS-SU OBO三相四线B+C级电涌保护器带停电监控触点 OBO防雷器 V20-C+V25-B/NPE模块 OBONPE模块 OBO防雷器 V20-C/0模块系列 OBOV20/C模块 OBO防雷器 V20-C/1 OBO单相单线C 级电涌保护器 OBO防雷器 V20-C/2 OBO单相二线C级电涌保护器 OBO防雷器 V20-C/3 OBO三相三线C级电涌保护器 OBO防雷器 V20-C/1+NPE OBO单相二线C级电涌保护器 OBO防雷器 V20-C/3+NPE OBO三相四线C级电涌保护器 OBO防雷器 V20-C/2-FS OBO单相二线C级电涌保护器带遥信触点 OBO防雷器 V20-C/3-FS OBO三相三线C级电涌保护器带遥信触点 OBO防雷器 V20-C/1+NPE/FS OBO单相二线C级电涌保护器带遥信触点 OBO防雷器 V20-C/3+NPE/FS OBO三相四线C级电涌保护器带遥信触点 OBO防雷器 V20-C/2-AS OBO单相二线C级电涌保护器带声光警报器 OBO防雷器 V20-C/1+NPE/AS OBO单相二线C级电涌保护器带声光警报器 OBO防雷器 V20-C/3+NPE/AS OBO三相四线C级电涌保护器带声光警报器 OBO防雷器 V20-C/4-FS-SU OBO三相四线C级电涌保护器带停电监控触点 OBO防雷器 V20-C/3-PH    OBO48V直流电源全保护电涌保护器 OBO防雷器 V20-C/3-PH -FS   OBO48V直流电源全保护电涌保护器带遥信触点 OBO防雷器 CNS3-D-PRC OBO电涌保护器插座（一拖三） 　

名称：SV-3/220 更新时间：2011-9-29 10:32:02         型号 SV-3/220 功能 视频/电源/控制 SPD端口 两端口 SPD类别 组合型 电源电涌保护特性 额定电压                                                        Un 220V AC 最大持续运行电压                                        Uc 320V AC 保护水平                                           Up(8/20μs) 1.2kV 额定负载电流                                                IL .10A 标称放电电流                                  In(8/20μs) 5kA 最大放电电流                             Imax(8/20μs) 10kA 视频信号电涌保护特性 最大持续运行电压                                       Uc 8V 保护水平                               Upx-x(1.2/50μs) 18V 额定负载电流                                              IL 500mA 标称放电电流                                In(8/20μs) 5KA 最大放电电流                           Imax(8/20μs) 10KA 传输特性 10MHz 插入损耗

  SR-E(P)/2S系列模块化低压电源电涌保护器是依据IEC电涌保护器的标准设计。 　　适用于通讯专线/遥测信号/遥控信号等信号设备的防雷保护。产品的接口形式为标准的螺丝固定 卡接式接口，可保护1-2条线路。产品是模块化35mm导轨安装安装方式，安装维护极为便捷。SR-E**/2S系列标称放电电流可达5kA，额定负载电流不得超过1.5A,采用两级串联式，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。 SR-D**/2S系列标称放电电流可达5kA，额定负载电流可达到10A，适合广播系统/背景音乐功放输 出端的电涌保护。 　本产品通过欧洲CE认证。 1、模块化标准35mm导轨安装 2、低压线路电涌保护 3、干扰吸收 4、最大放电电流10kA 5、可保护高达10A负载电流的信号线路 6、高速反应（10-12秒级）皮秒级 7、螺丝卡接式 8、多种保护额定电压选择 9、可保护一对信号线路 产品的型号为： SR-E06V/2S,SR-E12V/2S,SR-E24V/2S,SR-E48V/2S,SR-E170V/2S,SR-E06V/2S,SR-E12V/2S,SR-E24V/2S,SR-E48V/2S,SR-E170V/2S,SR-E06V/2S,SR-E12V/2S,SR-E24V/2S,SR-E48V/2S,SR-E170V/2S,SR-E06V/2S,SR-E12V/2S,SR-E24V/2S,SR-E48V/2S,SR-E170V/2S,SR-E06V/2S,SR-E12V/2S,SR-E24V/2S,SR-E48V/2S,SR-E170V/2S, SR-E**V/2S系列模块化通信信号电涌保护器是依据IEC电涌保护器的标准设计。     适用于通讯专线/遥测信号/遥控信号等信号设备的防雷保护。产品的接口形式为标准的螺丝固定 卡接式接口，可保护1-2条线路。产品是模块化35mm导轨安装安装方式，安装维护极为便捷。     SR-E**V/2S采用两级串联式，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。     SR-E**V/2S系列标称放电电流可达5kA，额定负载电流不得超过0.5A。     产品适用范围： 安防系统：遥测线路、遥控线路、通讯线路 工业控制系统：遥测线路、遥控线路、通讯线路 小功率直流电源线路电涌保护、广播系统/背景音乐系统(仅SR-D) 其它信号电流较大的控制系统

工业控制线路电涌保护器 产品介绍 工业控制信号电涌保护器依据IEC和GB标准设计。适用于通讯专线/遥测信号/遥控信号等信号设备的电涌保护。 产品的采用标准的接线柱式接口，可保护2-4条线路。 产品采用两级串联式电路结构，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。 产品采用模块化35mm导轨安装安装方式，安装维护极为便捷。 模块化标准35mm导轨安装   最大放电电流10kA(8/20μs) 反应速度：10-12秒级   接线柱式接口 多种额定电压选择 保护2-4条信号线路 可插拔结构(XP型号) 产品适用范围 1.安防系统：遥测线路、遥控线路、通讯线路 2.消防系统：遥测线路、遥控线路、通讯线路 3.工业控制系统：遥测线路、遥控线路、通讯线路 4.其它控制系统：遥测线路、遥控线路、通讯线路 产品尺寸和原理示意图 型号 SR-E170V/4S SPD端口 两端口 SPD类别 组合型 接口类型 接线柱式 额定电压                                                   Un 170V 最大持续运行电压                                   Uc 175V 额定负载电流                                           IL 0.5A 每线标称放电电流                    In(8/20μs) 5kA 每线最大放电电流              Imax(8/20μs) 10kA 保护水平                         Upx-x(1.2/50μs)

技术参数 额定电压(最大持续运行电压) UC 385V AC/500V DC 标称放电电流(8/20) IN 25kA 最大放电电流(8/20) Imax 60 kA 电压保护级别 Up ≤2kv 响应时间 ta ≤25ns 最大后备保险丝强度   160A gL/gG 最大后备保险丝时短路抗击能力   25kA/50Hz 工作温区   -40℃…+80℃ 安装导体截面   最小1.5mm2单股线，最大35mm2多股线/25mm2的单股线 安装支架   35mm宽电气安装导轨,依据EN60715 外壳材料   红色热塑性材料,UL94-V0 保护等级   IP20 安装宽度   1个标准模块,DIN43880 测试依据   IEC61643-1:1998-02;EN61643-11:2001;E DIN VDE0675-6:1989-11和-6/A1:1996-03 DG H 385FM的附加数据 远程遥信触点类型   开关转换触点 端子性能 UN/IN AC:250V/0.5A；DC：250V/0.1A; 125V/0.2A,75V/0.5A 远程遥信端子导体截面   最大1.5mm2单股线 型号 货号 DG H 385 950101 DG H385FM 950111
