超声波流量计 GD 系列超声波流量计采用的是时差法测量原理。超声波流量计高可靠性是积多年制造经验加上博采众长，通过其不断完善提高得到的；该产品采用了最新的诸如Philips、Tl、美国国家半导体公司的新型高性能集成元器件加上先进的SMD贴装器件生产线大规模生产实现的。 40皮秒（40×10 秒）的时间分辨率，0.5%的线性度。低电压多脉冲原理，保证可靠运行。 两路0.1%精度的模拟输入，接入温度传感器电流信号，即变成热量计！ 实现中文显示，软件开放式设计，所有参数用户皆可设定；硬件元件参数无关化设计，无需调整即能确保每一台流量计具有完全相同的性能。 主机机型有：便携式、壁挂式、标准盘装式、手持式、一体式等超声波流量计。传感器具有：方便安装的外缚式、可靠工作的插入式、高可靠高精度的标准管段式、超高精度的标准型π管段式。

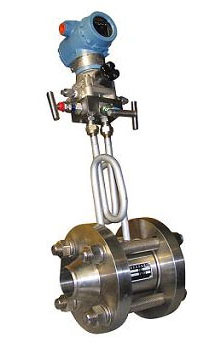

一体化孔板流量计 概述 GD LG 一体化孔板流量计 是将标准孔板与多参数差压变送器（或 差压变送器 、 温度变送器 及 压力变送器 ）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 适用范围 1.公称直径： 15 mm ≤DN≤1200mm 2.公称压力：PN≤10MPa 3.工作温度：－50℃≤t≤550℃ 4.量程比：1:10， 1:15 5.精度：0.5级，1级 产品选型 型号 说 明 GD LG 节流装置（ 孔板流量计 ）   代号 按其结构特征的两大基本分类   K 孔板   P 喷嘴等   代号 公称压力（105Pa）   2.5 2.5   10 10   16 16   25 25   64 64   100 100   200 200   代号 口径(mm)   15～1200 15～1200mm   代号 按其结构形式细分   H 标准孔板(环室)   Y 标准孔板(法兰)   K 标准孔板(钻孔)   I ISA 1932喷嘴   L 长径喷嘴   W 文丘利喷嘴   G 经典文丘利管   S 双重孔板   Q 圆缺孔板   Z 锥形入口孔板   R 1/4圆孔板   P 偏心孔板   N 整体(内藏)孔板   X 楔形孔板   T 不在上述之列的特殊节流装置   代号 介质   1 液体   2 气体   3 蒸汽   4 高温液体   代号 补偿形式   N 不带压力、温度补偿   P 带压力补偿输出   T 带温度补偿输出   Q 带压力、温度补偿输出   代号 变送器差压量程范围   0 微差压量程   1 低差压量程   2 中差压量程   3 高差压量程   代号 是否带现场显示   W 节流装置传感器   X 智能节流装置（ 流量计 ）

超声波液位计   GD CYW系列超声波液位计可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。 应用： 1、测量流量、液位、低表压、真空和比重 2、两线制最大量程可达30m 3、四线制最大量程可达40m 4、最小分辨率1mm 5、LCD／LED大显示屏 6、智能信号处理技术 7、配有高低位双继电器（仅四线制） 8、全塑料防腐外壳（防护等级lP67） 9、专利的换能器结构（小量程物位计法兰安装时，对法兰接管长度无要求） 10、简单的按键设定参数（无需等待容器排空或加满，无需附加的遥控器） 11、灵活的安装方式（螺纹/法兰、固定孔/支架） 12、交流或直流供电形式可选（仅四线制） 技术参数 型    号 GD CYW 图    片   量    程 液体：0~15m/20m/30m/40m  固体：0~6m/10m /15m /25m 盲    区 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m 精度(空气中) 量程的0．2％ 电流输出 4~20mA 输出分辨率 实际量程的0．03％ 输出负载 0~500Ω 开关量输出 高位、低位继电器常开 继电器规格 AC250V 5A／DC30V 显示分辨率 lcm 显示方式 4位LCD液晶(字高15cm) 或6位LED数码管 输入电源 DC24V(±10％)80mA或AC220V  50mA 温度补偿 全范围自动 介质温度 -45℃~+85℃ 压力范围 ±0．1MPa 声波束角 5°(3db) 检测周期 1秒 参数设置 3位有感按键 电缆装置 PGl3.5密封套 外壳材质 ABS 传感器材质 PVC 防护等级 IP67 安装方式 螺纹(法兰)或固定孔(支架) 安装要求 探头发射面应伸出容器安装口 产品选型 GD CYW— 超声波液位计     型    式 A 一体式两线制 B 一体式三线制 C 一体式四线制 D 分体式四线制精简型 E 分体式四线制标准型         量  程 4 L=4m 6 L=6m 8 L=8m 10 L=10m 12 L=12m 15 L=15m 20 L=20m 30 L=30m 40 L=40m 客户指定 L=…..m   电源电压 D DC24V LCD液晶显示 E DC24V LED数码管显示 A AC220V LCD液晶显示 探头加长 **mm

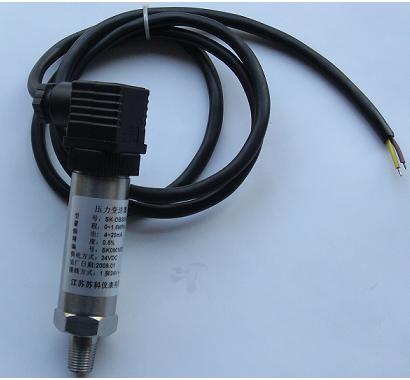

压力变送器 GD -DBS316系列压力变送器采用不锈钢外壳隔离防腐，外形设计精巧，安装十分简便。GD -DBS316系列压力变送器有扩散硅压力变送器和陶瓷压力变送器之分。 产品特点： 1、  可调节 2、  工作稳定可靠 3、  抗振动、抗冲击 4、  反极性、过电压保护 5、  防电磁射频干扰 产品选型： GD -DBS316 扩散硅压力变送器   代码 量程范围 A 0-5KPa-20KPa B 0-20KPa-70KPa C 0-70KPa-350KPa D 0-200KPa-700KPa E 0-0.7MPa-3.5MPa F 0-2.0MPa-7MPa G 0-7MPa-35MPa H 0-20MPa-100MPa   代码 精度等级 Ⅰ 0.1% Ⅱ 0.25% Ⅲ 0.5%   代码 输出代号 E 4-20mADC二线 K 0-10mA M 用户约定   代码 压力连接 R 标准型(M20×1.5) P 齐平膜 O 按用户尺寸加工   代码 电气连接 C1 电缆引出式(防护等级IP65) C2 接插式连接式(防护等级IP65) M 用户约定   代码 选项 Lm 电缆引出长度(m) i 本安型iaⅡCT6 T 船用型 Z 转换接头 S 散热器（M20×1.5，介质温度＜200℃） C 选用陶瓷传感器 F 用于负压测量 A 用于绝压测量 Y 用户约定

高静压差压变送器 用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力，然后转变成4～20mA DC信号输出。GD 1151/3351HP智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。 1. 性能规格 （零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。） 1.1. 参考精度 1.1.1. 数字、智能：±0.1%校验量程 1.1.2. 模拟、线性：±0.2%校验量程 1.2. 稳定性 1.5.1.数字、智能：6个月，±0.1%URL 1.5.2.模拟、线性：6个月，±0.2%URL 1.3. 环境温度影响 1.3.1.数字、智能： 零点误差：±0.2%URL/56℃ 总体误差：±（0.2%URL+0.18%校验量程）/56℃ 1.3.2.模拟、线性 零点误差：±0.5%URL/56℃ 总体误差：±（0.5%URL+0.5%校验量程）/56℃ 1.4. 静压影响 1.4.1.零点 在31027kPa静压下,为±0.2%URL。零点误差可在线通过调零修正。 1.4.2.量程 可修正至±0.25%输出读数/6895kPa 1.5. 振动影响 在任意轴向上，200Hz下振动影响为±0.05%URL/g 1.6. 电源影响 小于±0.005%输出量程/伏特。 1.7. 负载影响： 没有负载影响，除非电源电压有变化。    1.8. 电磁干扰/射频干扰（EMI/RFI影响） 由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。 1.9. 安装位置影响 零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。 2. 功能规格 2.1. 测量范围：差压：0-1.3～6890KPa 静压：25、32MPa 2.2. 零点与量程 2.2.1. 数字、智能：可用本机量程和零点按钮调整，或用HART手操器调整。 2.2.2. 模拟、线性：量程和零点连续可调。 2.3. 零点正、负迁移 零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程大于或等于最小量程。 2.4. 输出 数字、智能： 4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。 模拟、线性： 4～20mA DC,与过程压力成线性。 2.5. 阻尼时间常数 数字、智能：时间常数可调，以0.1秒递增，由最小至16.0秒。 模拟、线性：时间常数可调，由最小至1.67秒。   ◆选型方式 HN 1151/3351HP 高静压差压变送器   代码 量程范围KPa 3 0-1.3～7.5 4 0-6.2～37.4 5 0-31.1～186.8 6 0-117～690 7 0-345～2068   代码 输出 E 4-20mADC S 智能式   代号 结构材料 法兰和接头 排气/排液阀 隔离膜片 灌充液体 22 316不锈钢 316不锈钢 316不锈钢 硅油 23 316不锈钢 316不锈钢 哈氏合金C 24 316不锈钢 316不锈钢 蒙乃尔 25 316不锈钢 316不锈钢 钽 33 哈氏合金C 哈氏合金C 哈氏合金C 35 哈氏合金C 哈氏合金C 钽 44 蒙乃尔 蒙乃尔 蒙乃尔   代号 最大工作压力MPa E- 25 F- 32   代码 选项 M1 0-100%线性指示表 M2 LED显示表 M3 LCD显示表 B1 管装弯支架 B2 板装弯支架 B3 管装平支架 D1 侧面泄放阀在压力室上部 D2 侧面泄放阀在压力室下部 不注 1/2NPT锥管螺纹接头 C2 丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头 d 隔爆型dⅡBT4 i 本安型iaⅡCT6 J 流量变送器4-20mA开方输出 s 不锈钢三阀组

双法兰液位变送器       GD双法兰液位变送器是用于防止管道中的介质直接进入变送器里的压力传感器组件，它与变送器之间是靠注满流体的毛细管连接起来的。用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。     GD 1151/3351DP/GP型差压/压力变送器带上远传密封装置后，就成为SK1151/3351DP/GP型双法兰液位变送器，它仍具有GD 1151/3351DP/GP差压/压力变送器的各种特点。可与HART手操器相互通讯，通过它进行设定，监控。 可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况： 1、被测介质对变送器敏感元件有腐蚀作用 2、需要将高温被测介质与变送器隔离 3、被测介质中有固体悬浮物或高粘度介质 4、被测介质由引压管引同时易固化或结晶 5、更换被测介质需严格净化测量头 6、测量头必须保持卫生，严禁污染。使用对象：腐蚀性或粘性的液体 注意：真空场合不宜采用远传变送器。 GD 1151/3351DP/GP型双法兰液位变送器的远传装置形式有四种： 1、1191PFW扁平式远传装置（标准3″、工作压力2.5MPa） 2、1191RTW型螺纹安装式远传装置（最大工作压力10MPa） 3、1191RFW型法兰安装式远传装置 4、1191EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa） ◆选型方式 GD 1151/3351DP 远传差压变送器 GD 1151/3351GP 远传压力变送器   代码 量程范围KPa 3 0-1.3～7.5 4 0-6.2～37.4 5 0-31.1～186.8 6 0-117～690 7 0-345～2068 8 0-117～690   代码 输出 E 4-20mADC S 智能式   代号 法兰材料 法兰材料 22 316SST 316SST   代号 附加功能 S1 一个远传装置   S2 二个远传装置     代码 选项 M1 0-100%线性指示表 M2 LED显示表 M3 LCD显示表 B1 管装弯支架 B2 板装弯支架 B3 管装平支架 d 隔爆型dⅡBT4 i 本安型iaⅡCT6

智能配电器 GD PD型 智能配电器 采用智能控制芯片技术，完全实现数字式测量及变送。使产品精度高、线性化好、长期稳定性强。     该 智能配电器 可为传感器等需要供电的一次仪表提供DC24V电源，并可接收一路或二路一次仪表输出的各种线性信号，在经过仪表处理后，变送输出相互隔离的单路、双路最高三路的电压或电流信号。输入、输出、电源之间提供电气隔离。     智能配电器 适用于各种工业场合的DCS、PLC控制系统等需要。 技术指标 --精    度：±0.2%×FS --温度漂移：≤0.0015% FS/℃ --工作温度：工业级标准 –10~+60℃ --输入阻抗：电流时：≤250Ω；电压时：500KΩ --电流输出：可以带负载4~20mA输出时≤500Ω；                    0~10mA输出时≤1KΩ。 --电压输出：内部阻抗250Ω±5‰ --输出保护：输出短路限制 --绝缘强度：输入/输出/电源/通讯/双路间绝缘强度：                   1500V.AC/分钟 --绝缘电阻：电源、输入、输出之间≥100MΩ（500VDC） --储运环境温度：-40~+80℃ --相对湿度：≤85%（40℃时） --通讯接口： RS485 --配电电压：DC24V --供电电源：交流： AC85V~260V               直流： DC18V~36V（具有反接保护） --电源功率：0.7~1.2W --外形尺寸：宽×高×深：22.5×100×115mm --净    重：130g±10g 选型型谱： 型             谱 说       明 GD PD-             智能配电器 输入回路 1   单路输入 2 双路输入（输入信号相同） 输入信号 1   4～20 mA 2 0～10 mA 3 0～5 V 4 1～5 V 5 0～10 V 第一路输出 1   4～20 mA 2 0～10 mA 3 0～20 mA 4 1～5 V 5 0～10 V 第二路输出 0   无第二路 1 4～20 mA 2 0～10 mA 3 0～20 mA 4 1～5 V 5 0～10 V 第三路输出 0   无第三路 1 4～20 mA 2 0～10 mA 3 0～20 mA 4 1～5 V 5 0～10 V 供电方式 A 交流220 V D 直流24V 说明：仪表最高支持两路输入，每路输入对应最高三路输出 接线图：  外形尺寸及安装： 1、外型尺寸       宽×高×深：22.5×100×115mm 2、安装方法      采用35mm导轨式尽量垂直安装并预留通风的空间。      安装位置不得有强烈震动，以及来自信号端子、电源端及空间的超过EMC标准的电磁冲击，使用环境中不得有对金属、塑料起腐蚀作用的有毒有害物质。要保持工作环境的干燥，通风状态保证仪表正常散热

智能流量积算仪 ●适用范围 GD -908 智能流量积算仪 与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用， 智能流量积算仪 可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。 ●功能特点 智能流量积算仪 全范围自动温度、压力补偿运算，补偿方式任意设定 线性积算、开方积算任意设定 瞬时流量、累积流量、温度、压力多种参数显示 小信号切除功能，切除范围0-5%可选 智能流量积算仪的累积流量值可通过面板按键清零，清零操作可锁 掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持 智能流量积算仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便 ●主要技术指标 --基本误差：0.5％FS或 0.2％FS±1个字 --分 辨 力：1/20000、14位A/D转换器 --显示方式：双排同时显示，上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S --报警输出：瞬时流量二限报警，继电器输出触点容量 AC220V/3A --变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS --通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem --波特率--300～9600bps内部自由设定 --馈电输出：DC24V/50mA --电 源：开关电源 85～265VAC 功耗4W以下 ● 型号说明   型 谱 说 明 GD -908   智能流量积算仪 外型尺寸 A   横式160×80×125mm A/S   竖式80×160×125mm B   方式96×96×110mm 控制输出 B0   B0无报警输出，可省略 B1   瞬时流量上限报警 B2   瞬时流量下限报警 B3   瞬时流量上下限报警 B4   累积流量上限报警 B5   累积流量下限报警 B6   累积流量上下限报警 变送输出 X1   4-20mA输出 X2   0-10mA输出 X3   1-5V输出 X4   0-5V输出 通讯输出 P   微型打印机 R   串行通讯RS232 S   串行通讯RS485 变送器配电电源   无馈电输出 V12   带DC12V馈电输出 V24   带DC24V馈电输出 供电电源   220VAC供电 W   DC24V供电 流量输入信号 L1   电流：4-20mA、0-10mA、0-20 mA L2   电压：1-5V、0-5V L3   脉冲频率： 0-10KHZ 温度输入信号 W1 电流：4-20mA、0-10mA、0-20mA W2 电压：1-5V、0-5V W3 热电阻：Pt100 W4 热电偶：K、T、E 压力输入信号 Y1 电流：4-20mA、0-10mA、0-20mA Y2 电压：1-5V、0-5V 型号举例：GD -908AB3X1SV24L1W1Y1 GD -908系列 智能流量积算仪 ，外形尺寸160×80×125mm，瞬时流量上下限报警控制输出，4～20mA 瞬时流量信号输入，4～20mA 压力信号输入，4～20mA 温度信号输入，4～20mA瞬时流量变送输出，带RS485隔离通讯接口，带DC24V馈电输出，供电电源220VAC

智能光柱调节仪   ● 适用范围 GD -600 智能光柱调节仪 与各类传感器、变送器配合使用，智能光柱调节仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。 ● 功能特点 万能输入功能 自动校准和人工校准功能 多重保护、隔离设计、抗干扰能力强、可靠性高 良好的软件平台， 智能光柱调节仪 具备二次开发能力，以满足特殊的功能 智能光柱调节仪 先进的模块化结构，配合功能强大的仪表芯片，功能组合、智能光柱调节仪系统升级非常方便  产品主要技术指标 --基本误差：0.5％FS或 0.2％FS±1个字 --分 辨 力：1/20000、14位A/D转换器 --显示方式：双排四位LED数码管和双排光柱同时显示 --采样周期：0.5S --报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。 --变送输出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS --通讯输出：接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem --波特率--300～9600bps内部自由设定 --馈电输出：DC24V/30mA --电 源：开关电源 85～265VAC 功耗4W以下 --产品 型号说明 GD -600   智能光柱调节仪 外型尺寸 A   横式160×80×125mm   A/S   竖式80×160×125mm 报警输出 B□   B0无报警输出；B1-B4，1-4点报警 变送输出 X1   4～20mA输出 X2   0～10mA输出 X3   1～5V输出 X4   0～5V输出 通讯输出 P   微型打印机 R   串行通讯RS232 S   串行通讯RS485 变送器配电电源   无馈电输出 V12   带DC12V馈电输出 V24   带DC24V馈电输出 供电电源   220VAC供电 W DC24V供电 输入信号 Sn 见"输入信号类型表" 型号举例：GD -600A/SB2X1RV24-4-20 GD -600系列智能光柱调节仪，4～20mA输入，外形尺寸80×160×125mm，二限报警控制输出，4～20mA变送输出，带RS232隔离通讯接口，带DC24V馈电输出，供电电源220VAC。

四通道显示调节仪 适用范围： GD －404 四通道显示调节仪 与各类传感器、变送器配合使用，可同进对多路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。 功能特点： GD －404 四通道显示调节仪 具有自动校准和人工校准功能 多重保护、隔离设计、抗干扰能力强、可靠性高 良好的软件平台，具备二次开发能力，以满足特殊的功能要求 先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升能非常方便 产品主要技术指标： --基本误差：0.5%FS或0.2%FS± 1个字 --分 辨 率：1/20000、14位A/D转换器 --显示方式：四排四位LED数码分别同时显示 --采样周期：0.5S --报警输出：每个通道可分别带一个报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/1A --变送输出：每个通道可分别带4～20 mA、0～10 mA、1～5V、0～5V隔离输出 --精 度：±0.1%FS，12位D/A --通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem --波特率—300～9600bps内部自由设定 --馈电输出：DC24V/50 mA --电 源：开关电源85～265VAC 功耗4W以下 --外型尺寸： 80×160×125mm（竖式） 产品 型号说明 型谱 说明 GD -404   四通道显示调节仪 外型尺寸 A   横式160×80×125mm A/S   竖式80×160×125mm 第一通道输出方式 B1   继电器报警输出 X1   模拟量变送输出 第二通道输出方式 B2   继电器报警输出   X2   模拟量变送输出 第三通道输出方式 B3   继电器报警输出 X3   模拟量变送输出 第四通道输出方式 B4   继电器报警输出 X4   模拟量变送输出 通讯输出 P   微型打印机 R   串行通讯RS232 S   串行通讯RS485 供电输出     220VAC供电 W   DC24V供电 第一通道输入信号 1Sn   见输入类型表 第二通道输入信号 2Sn   见输入类型表 第三通道输入信号 3Sn   见输入类型表 第四通道输入信号 4Sn 见输入类型表 型号举例：GD -40B1B2X3X4V24_4-20 SK-404 四通道显示调节仪 ，四通道输入信号均为4～20mA ，第一、第二通道分别带1个报警控制输出，第三、第四通道带模拟量变送输出，带DC24V馈电输出，供电电源200VAC。
