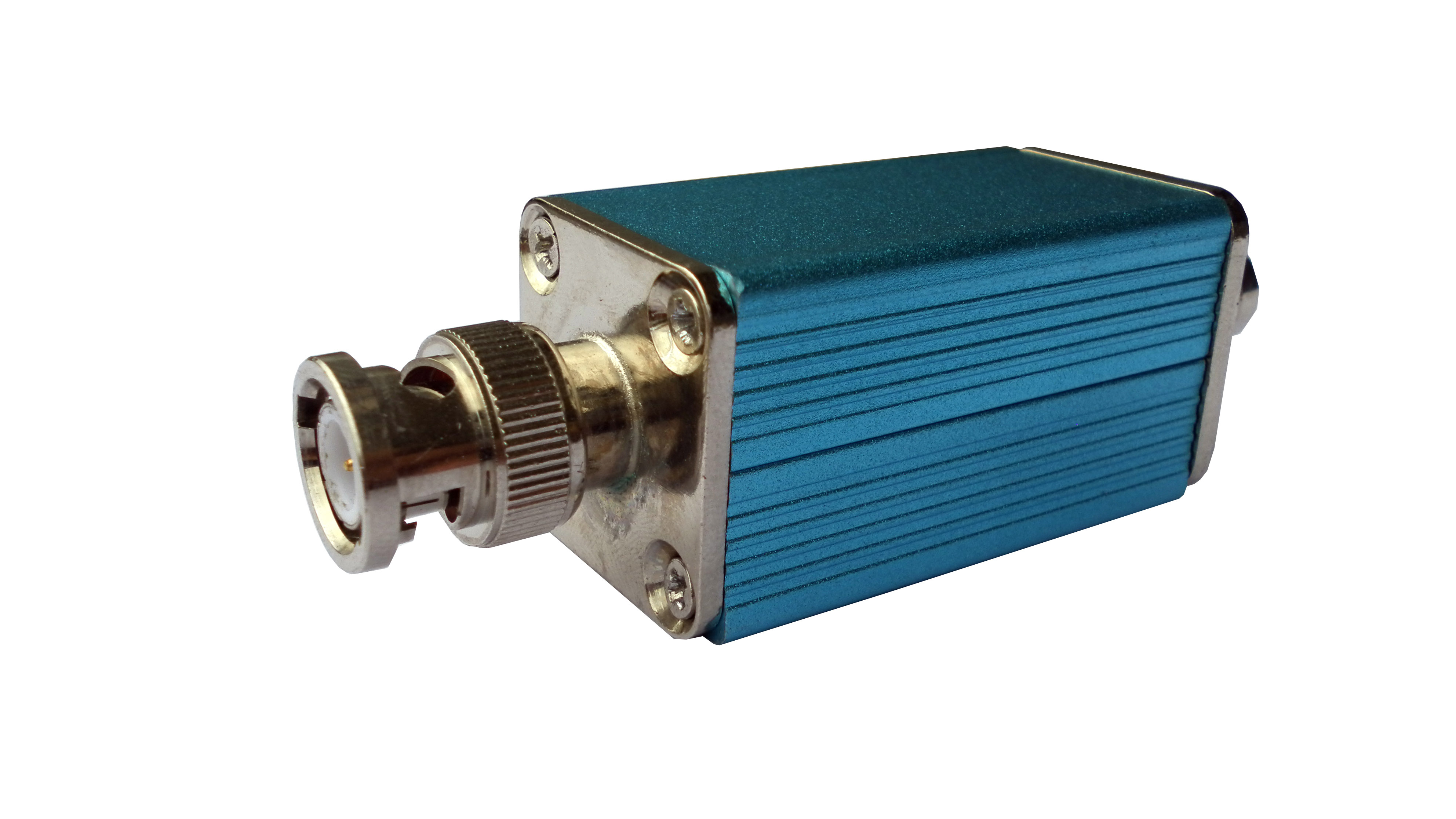

型号 VS-05/BNC VS-12/BNC VS-24/BNC 系统电压（V）Un 5 12 24 最大连续交流工作电压（V）Uc 5/6 12/15 24/28 标称放电电流（8/20µs,KA）In 5 最大放电电流（8/20µs,KA）Imax 10 电压保护水平 （8/20µs,V）Up 芯—屏蔽层 ≤30 ≤30 ≤60 屏蔽层—地 ≤100 ≤100 ≤100 电压保护水平（1KV/µs,V）Up 芯—屏蔽层 ≤15 ≤25 ≤50 屏蔽层—地 ≤500 ≤500 ≤500 传输速率（bps）Vs 16Mbps 每芯串联阻抗 (ohm) 3 ohm 插入损耗(dB) ≤0.5dB 响应时间tA 1ns 接头类型IN/OUT BNC 母/公 尺寸(mm) 45×25×25 环境温度(℃) -25℃～+70℃

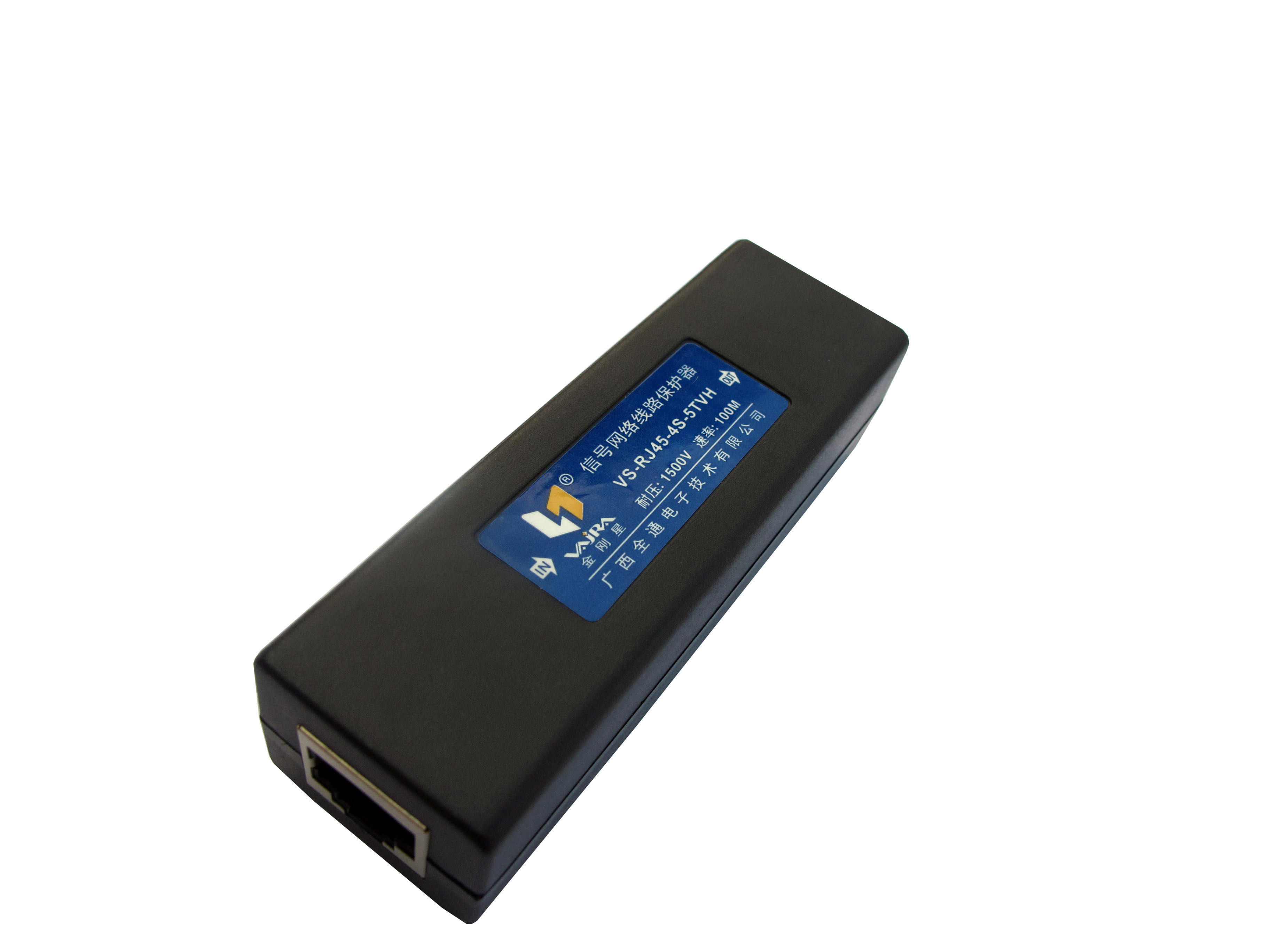

型号 VS-05/RJ45-LAN(8) 系统电压（V）Un 5.0 额定工作电流IL 0.5A 最大放电电流（8/20µs,KA）Imax 0.3（L-L）/2.0(L-G) 电压保护水平 （8/20µs,V）Up 线—线 ≤30 线—地 ≤90 电压保护水平 （1KV/µs,V）Up 线—线 ≤60 线—地 ≤500 传输速率（bps）Vs ≤100M bps 插入损耗@100MHz(dB) ≤0.5 保护线数 1/2,3/6,4/5,7/8 接头类型In（Out） RJ45母/公（可选） 接头类型Out（In） RJ45母（可选） 尺寸（mm） 85×25×25 环境温度（℃） -25℃～+70℃

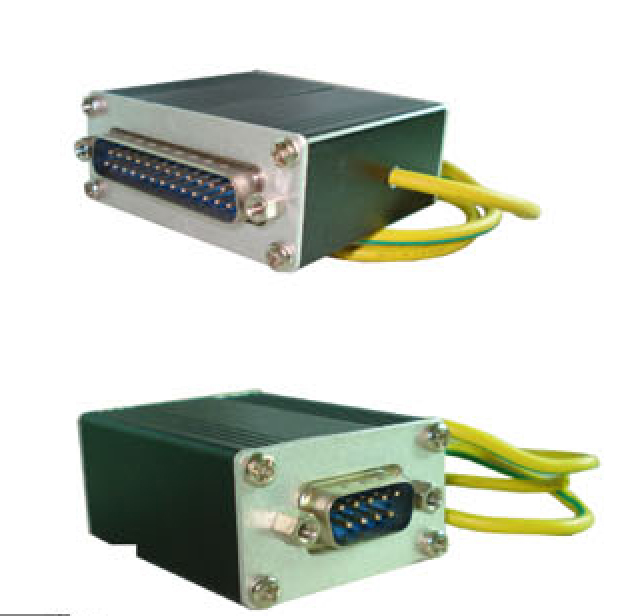

型号 VS-12/DB25-7 VS-6/DB9-9 系统电压（V）Un 12 6 最大连续交流工作电压（V）Uc AC/DC 12/15 6/8 标称放电电流（8/20µs,KA）In 0.25 最大放电电流（8/20µs,KA）Imax 0.5 电压保护水平 （8/20µs,V）Up 芯—信号地 ≤30 ≤30 信号地—地 ≤90 ≤90 电压保护水平 （1KV/µs,V）Up 芯—信号地 ≤30 ≤30  信号地—地 ≤150 ≤150 传输速率（bps）Vs 2Mbps 插入损耗 (dB) ≤0.5 保护线数 Line: 2/3/4/5/6/8/20,SG:7 Line:1/2/3/4/6/7/8/9,SG:5 接头类型IN/OUT DB25公/母（可选） DB9公/母（可选） 尺寸(mm) 50×56×25 50 ×40×25 环境温度(℃) -25℃～+70℃

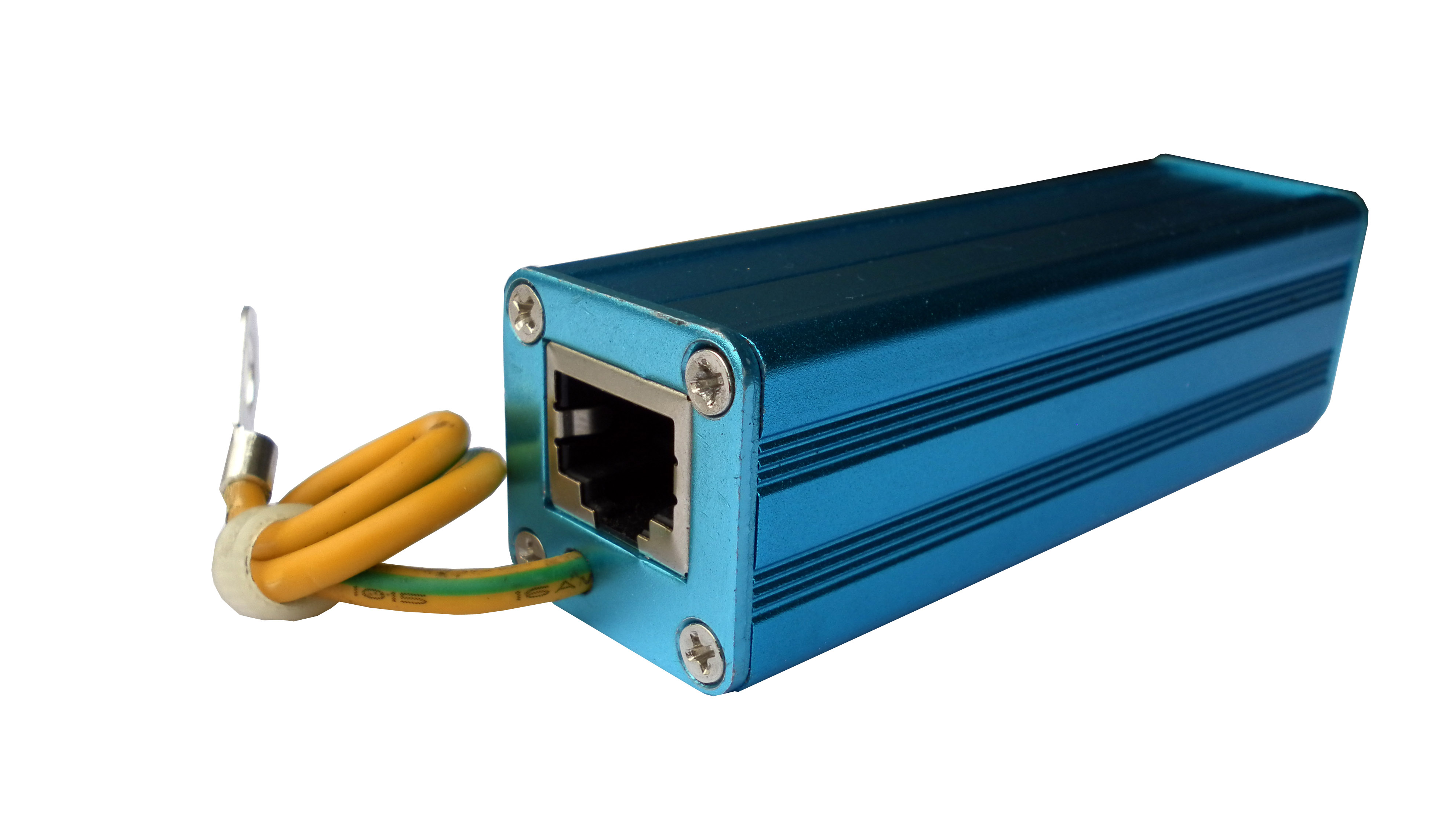

型号 VS-48/RJ11-2(4) VS-110/RJ11-2(4) 系统电压（V）Un 48 110 最大连续交流工作电压（V）Uc 48/60 140/180 标称放电电流（8/20µs,KA）In 2.0 标称电流（A）IL 0.5 最大放电电流（8/20µs,KA）Imax 5.0 电压保护水平 （8/20µs,V）Up 芯—芯 ≤60 ≤190 芯—地 ≤100 ≤300 电压保护水平 （1KV/µs,V）Up 芯—芯 ≤70 ≤230 芯—地 ≤300 ≤500 传输速率（bps）Vs 10Mbps 插入损耗@100MHz(dB) ≤0.5 保护线 1/4,2/3 接头类型IN/OUT RJ11 Female/Female 尺寸(mm) 86×25×25 环境温度(℃) -25℃～+70℃

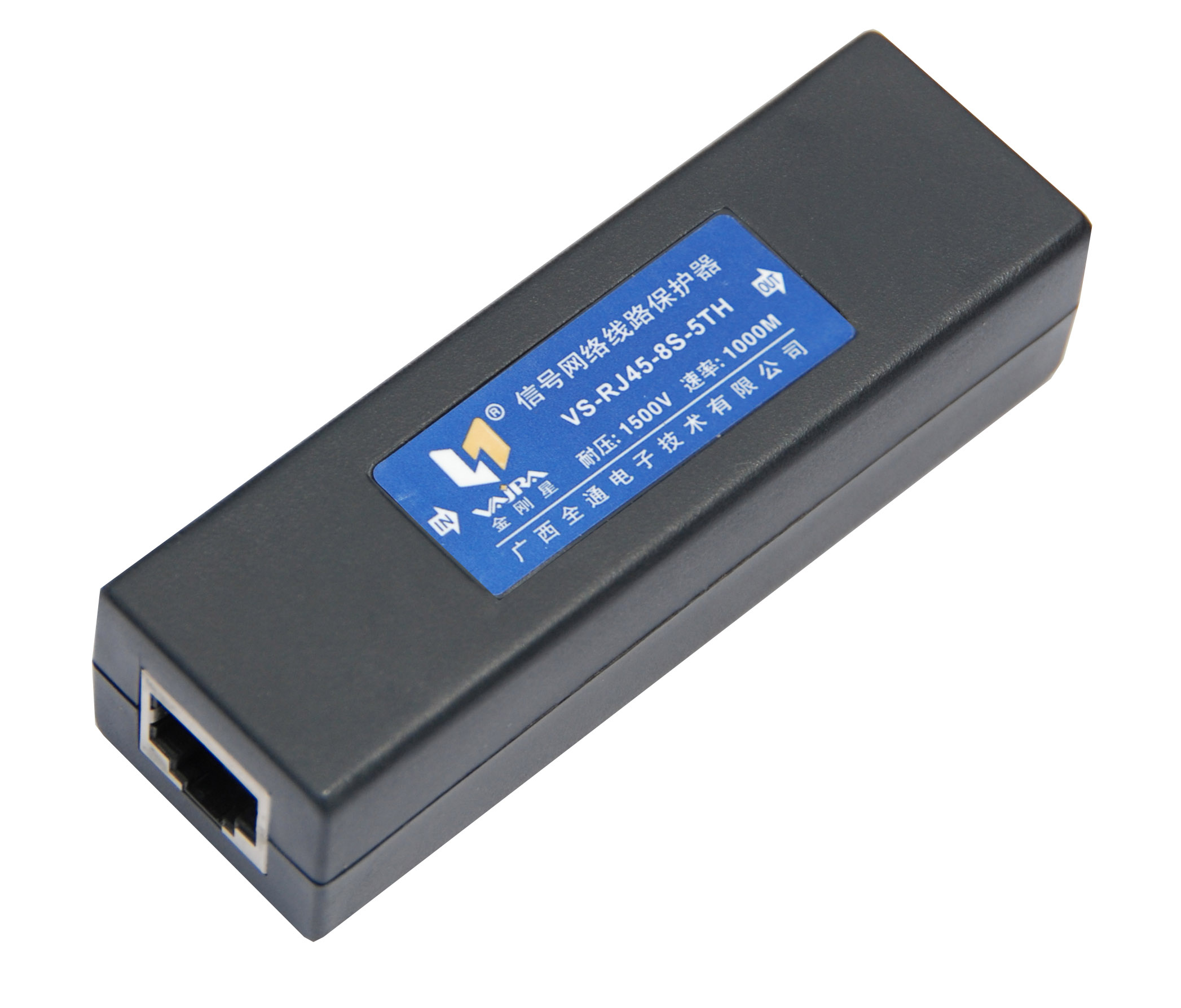

型号 VS-05/RJ45-CAT6 系统电压（V）Un 5.0V 最大持续工作电压（V）Uc AC/DC 4.0Vac/6.0Vdc 标称放电电流（8/20µs,KA）In 0.1KA 最大放电电流（8/20µs,KA）Imax 0.25KA 传输速率（bps）Vs 1000M bps 标称电流（A）IL 0.5A 保护线数 1/2,3/6,4/5,7/8 接头类型IN/OUT RJ45 Female/Female 尺寸（mm） 87×28×25 环境温度（℃） 0℃～+40℃

型号 VS CVF320/3F 电源保护参数 控制信号保护参数 系统电压（50/60Hz） 230/400V 最大持续工作电压Uc 36V 最大持续工作电压Uc 320V 标称放电电流（8/20µs,KA）In 5KA 标称放电电流（8/20µs,KA）In 5KA 最大放电电流（8/20µs,KA）Imax 10KA 最大放电电流（8/20µs,KA）Imax 10KA 电压保护水平(1KV/µs)Up 70V 电压保护水平@Up 0.9KV 传输频率 2M 响应时间tA ≤25ns 插入损耗 ≤0.5dB 视频保护参数 最大持续工作电压Uc 1.0V-PP 工作环境温度 -40℃～+80℃ 标称放电电流（8/20µs）In 5KA 外壳材料 Aluminium 最大放电电流（8/20µs）Imax 10KA 保护等级 IP50 电压保护水平(1KV/µs)Up 15V 失效指示 LED告警 传输频率 16MHz 插入损耗 ≤0.5dB

型号 VS-BNC/16R 系统电压（V）Un 5.0 最大连续交流工作电压（V）Uc 6.2 标称放电电流（8/20µs,KA）In 5 最大放电电流（8/20µs,KA）Imax 10 电压保护水平 （8/20µs,V）Up 芯—屏蔽层 ≤30 屏蔽层—地 ≤90 电压保护水平（1KV/µs,V）Up 芯—屏蔽层 ≤20 屏蔽层—地 ≤500 传输速率（bps）Vs 16Mbps 每芯串联阻抗 (ohm) 3 ohm 插入损耗(dB) ≤0.5dB 响应时间tA 1ns 接头类型IN/OUT BNC 母/公 尺寸(mm) 440×180×45 环境温度(℃) -25℃～+70℃

应用 ·数据网络电涌保护器，RJ45接口，用于1000BaseT,CAT6类网线系统电涌防护 产品特征 ·数据网络浪涌防护，符合IEC61643-21:2005标准 ·用于10/100/1000BaseT网络 ·符合Cat5/6标准 ·带屏蔽RJ45接头，8线全部得到保护 ·响应速度快 ·低电压保护水平 ·安装简单 ·电源电压可达60Vdc,可用于POE/VoIP 型号 VS-05/RJ45-CAT6 系统电压（V）Un 5.0V 最大持续工作电压（V）Uc AC/DC 4.0Vac/6.0Vdc 标称放电电流（8/20µs,KA）In 0.1KA 最大放电电流（8/20µs,KA）Imax 0.25KA 传输速率（bps）Vs 1000M bps 标称电流（A）IL 0.5A 保护线数 1/2,3/6,4/5,7/8 接头类型IN/OUT RJ45 Female/Female 尺寸（mm） 87×28×25 环境温度（℃） 0℃～+40℃

型号 VS CVF320/3F 电源保护参数 控制信号保护参数 系统电压（50/60Hz） 230/400V 最大持续工作电压Uc 36V 最大持续工作电压Uc 320V 标称放电电流（8/20µs,KA）In 5KA 标称放电电流（8/20µs,KA）In 5KA 最大放电电流（8/20µs,KA）Imax 10KA 最大放电电流（8/20µs,KA）Imax 10KA 电压保护水平(1KV/µs)Up 70V 电压保护水平@Up 0.9KV 传输频率 2M 响应时间tA ≤25ns 插入损耗 ≤0.5dB 视频保护参数 最大持续工作电压Uc 1.0V-PP 工作环境温度 -40℃～+80℃ 标称放电电流（8/20µs）In 5KA 外壳材料 Aluminium 最大放电电流（8/20µs）Imax 10KA 保护等级 IP50 电压保护水平(1KV/µs)Up 15V 失效指示 LED告警 传输频率 16MHz 插入损耗 ≤0.5dB

型号 VS-05/BNC VS-12/BNC VS-24/BNC 系统电压（V）Un 5 12 24 最大连续交流工作电压（V）Uc 5/6 12/15 24/28 标称放电电流（8/20µs,KA）In 5 最大放电电流（8/20µs,KA）Imax 10 电压保护水平 （8/20µs,V）Up 芯—屏蔽层 ≤30 ≤30 ≤60 屏蔽层—地 ≤100 ≤100 ≤100 电压保护水平（1KV/µs,V）Up 芯—屏蔽层 ≤15 ≤25 ≤50 屏蔽层—地 ≤500 ≤500 ≤500 传输速率（bps）Vs 16Mbps 每芯串联阻抗 (ohm) 3ohm 插入损耗(dB) ≤0.5dB 响应时间tA 1ns 接头类型IN/OUT BNC母/公 尺寸(mm) 45×25×25 环境温度(℃) -25℃～+70℃
