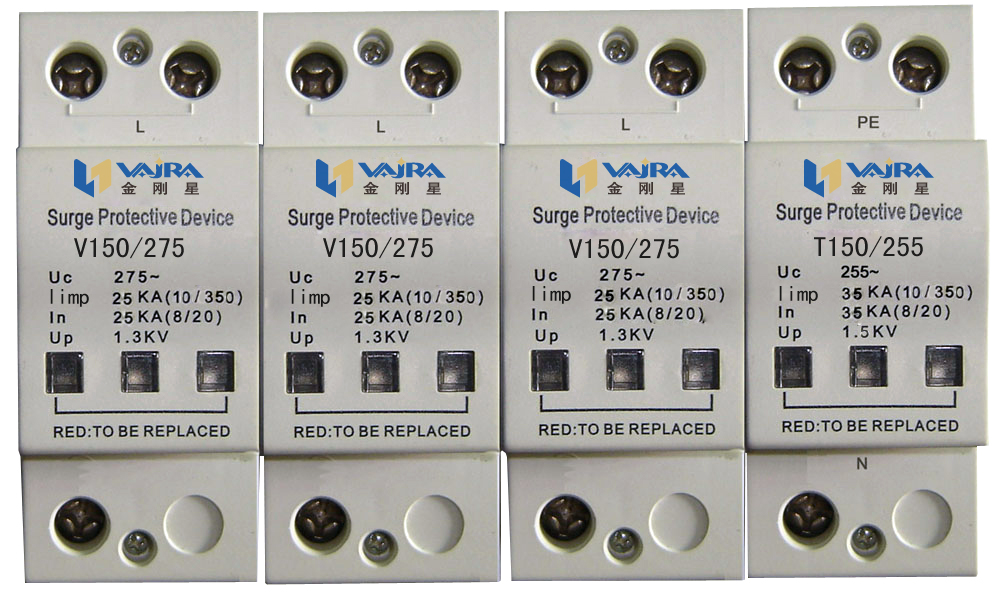

型号 VS-DT150/275-(3V+T) VS-DT150/320-(3V+T) VS-DT150/385-(3V+T) 最大持续工作电压（AC/DC） L -N 275/350 320/420 385/505 标称放电电流（8/20µs）In L -N 25KA N-PE 35KA 雷电脉冲电流（10/350µs）Iimp L -N 25KA N-PE 35KA 电压保护水平@Up L-N 1.3KV 1.5KV 1.8KV N-PE 1.5KV 1.5KV 1.5KV 续流If L-N No N-PE Yes 响应时间tA L-N ≤25ns N-PE ≤100ns 剩余电流@Uc L-N  ≤500 µΑ N-PE No 后备熔断器 315Α gL/gG 工作环境温度 -40℃～+80℃ 接入导线截面积 单股线35 mm2;多股线25 mm2 安装支架 35mmDIN导轨 IP保护等级 IP20 热脱离 内置，红色（失效） 远程告警触点 可选 远程告警触点参数 远程告警触点类型 浮点切换触电 触点切换能力 Un/In   AC:250V/0.5A DC:250V/0.1A 125V/0.2A；75V/0.5A 接入导线截面积 最大1.5mm2

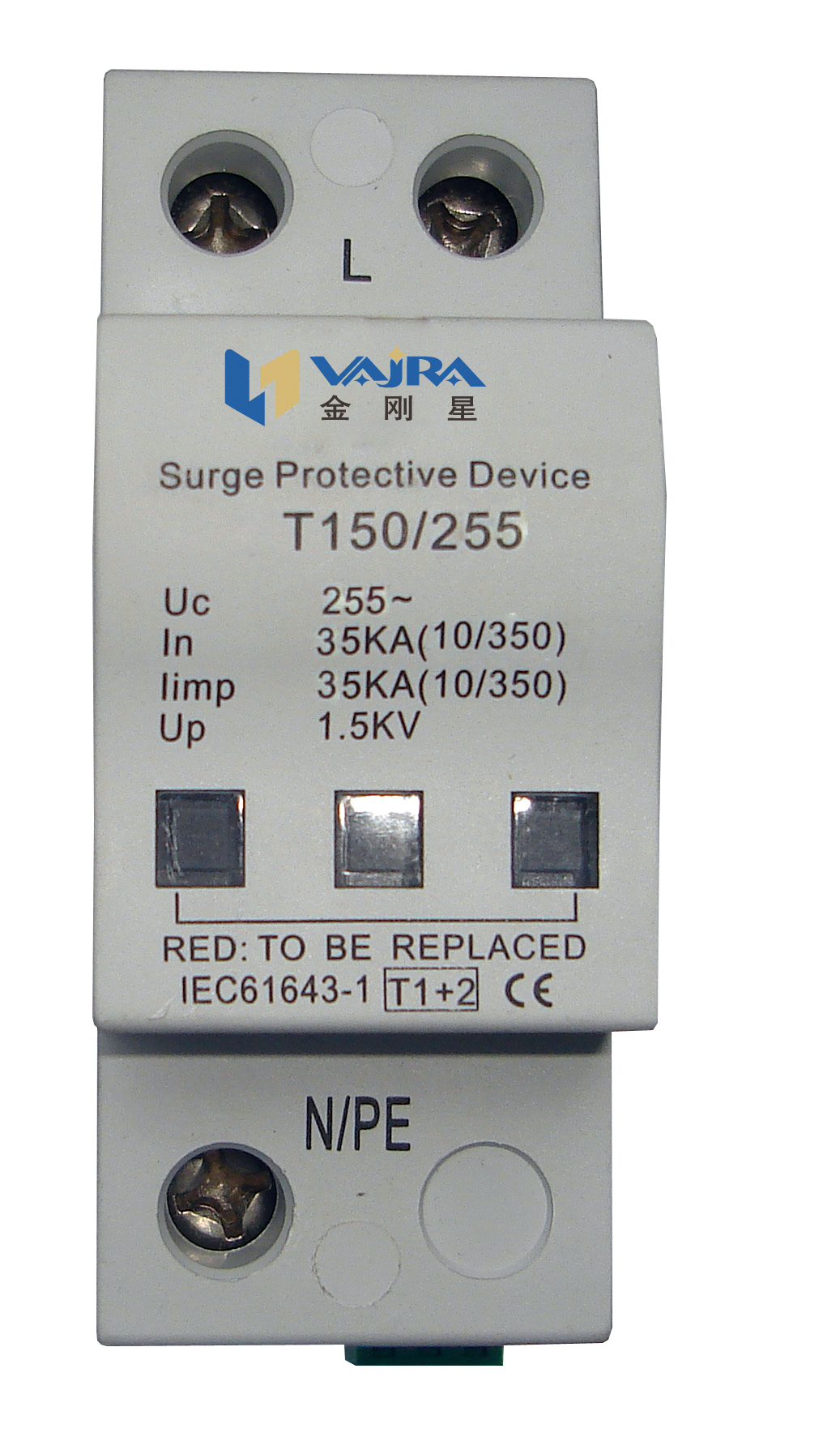

型号 VS T150/255 VS T150/350 VS T150/440 最大持续工作电压Uc 255 Vac 350 Vac 440 Vac 标称放电电流（8/20µs）In 35KA 雷电脉冲电流（10/350µs）Iimp 35KA 直流火花放电电压 600V 800V 1000V 电压保护水平@In 1.5KV 1.5KV 1.5KV 响应时间tA ≤100ns 续流If 100Arms 剩余电流@Uc No 绝缘电阻 ≥10³MΩ 工作环境温度 -40℃～ +80℃ 接入导线截面积 单股线35 mm2;多股线25 mm2 安装支架 35 mm DIN导轨 安装宽带 一个模块，DIN 43880 IP保护等级  IP20 热脱离 内置，红色（失效） 远程告警触点 可选 远程告警触点参数 远程告警触点类型 浮点 触点切换能力 Un/In AC:250V/0.5A DC:250V/0.1A 125V/0.2A; 75V/0.5A 接入导线截面积 最大1.5 mm²

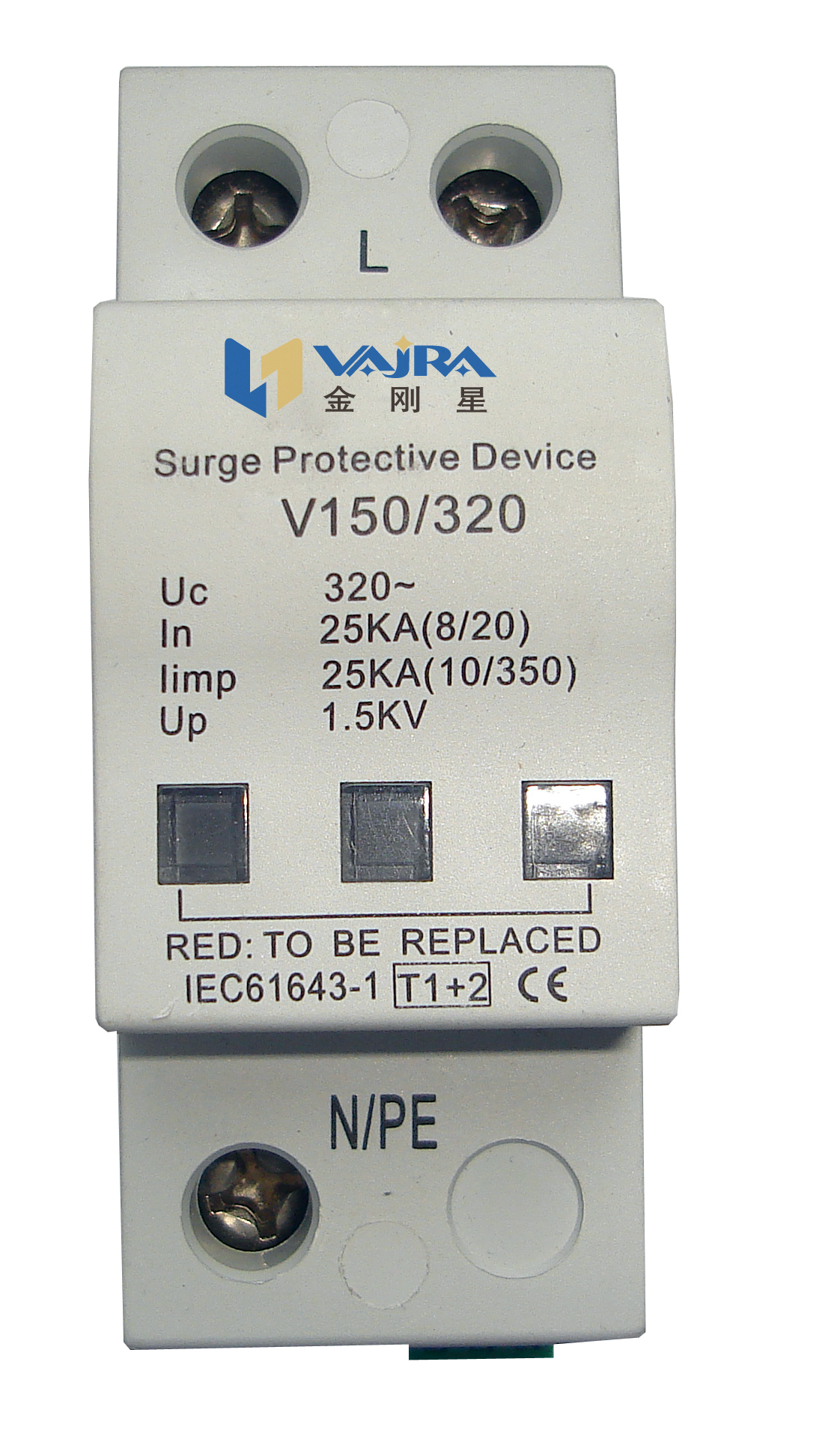

型号 VS-V150/275 VS-V150/320     VS-V150/385 最大持续工作电压（AC/DC） 275/350 320/420 385/505 标称放电电流（8/20µs）In 25KA 雷电脉冲电流（10/350µs）Iimp 25KA 电压保护水平@In 1.3KV 1.5KV 1.8KV 响应时间tA ≤25ns 续流If No 剩余电流@Uc ≤500 µΑ 后备熔断器 315Α gL/gG 工作环境温度 -40℃～+80℃ 接入导线截面积 单股线35 mm²;多股线25 mm² 安装支架 35 mm DIN导轨 IP保护等级  IP20 热脱离 内置，红色（失效） 遥信告警触点 可选择 远程告警触点参数 远程告警触点类型 浮点 触点切换能力 Un/In AC:250V/0.5A DC:250V/0.1A 125V/0.2A; 75V/0.5A 接入导线截面积 最大1.5mm²

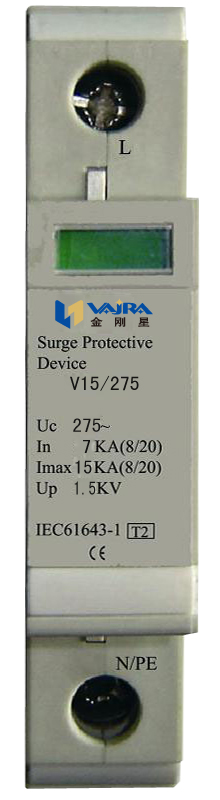

型号 VS-V15 275 320 385 最大持续工作电压(AC/DC)Uc 275/350 320/420 385/505 标称放电电流（8/20µs）In 7KA 最大放电电流（8/20µs）Imax 15KA 雷电脉冲电流（10/350µs）Iimp 50KA 电压保护水平@In 1.3KV 1.5KV 1.8KV 响应时间tA ≤25ns 续流If No 剩余电流@Uc ≤500 µΑ 后备熔断器 100Α gL/gG 工作环境温度 -40℃～+80℃ 接入导线截面积 单股线35mm2；多股25mm2 安装支架 35mmDIN导轨 外壳材料 UL94V-0热塑性塑料 安装宽度 一个标准模块，DIN43880 IP保护等级 IP20 热脱离 内置，绿色（正常）、红色（失效） 远程告警触点 可选 远程告警触点参数 远程告警触点类型 浮点 触点切换能力 Un/In AC:250V/0.5A DC:250V/0.1A 125V/0.2A；75V/0.5A 　接入导线截面积 最大1.5mm2

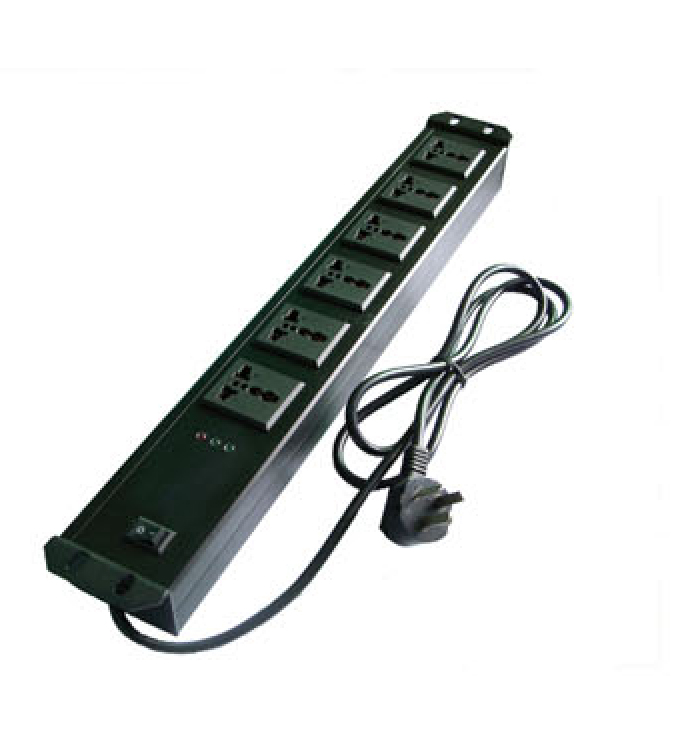

型号 VS-PM10/385-6 标称电压Un 220V/50Hz 最大持续工作电压Uc 385V/50Hz 额定电流IL 16A 最大负载P 4000W 标称放电电流（8/20µs）In 5KA 最大放电电流（8/20µs）Imax 10KA 电压保护水平@Up L—N ≤1.5KV L(N)—PE ≤1.5KV 响应时间tA L—N ≤25ns L(N)—PE ≤100ns 工作环境温度 -20℃～+40℃ 外壳材料 铝 尺寸（mm） 380×100×55

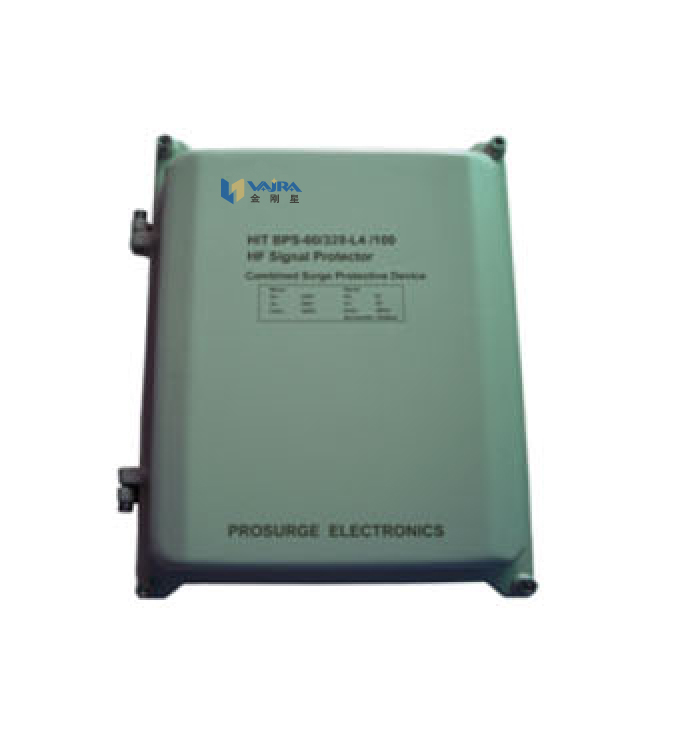

型号 VS BPS-60/385-4L/100 电源 信号 系统电压Un 230Vac/50Hz 5V 最大持续工作电压Uc 385 Vac 5V Ac 标称放电电流In 30KA 10KA 最大放电电流Imax 60KA 20KA 电压保护水平@Up 0.9KV 30V 电压保护水平@1KV/μs / d〞15V 响应时间tA d〞≤25ns ≤1ns 传输速率（bps）Vs / 100M bps 相数/端口数 1相 4端口 保护模式 全保护 4 lines 连接 / 端子端口 工作湿度 -40℃～+80℃ 接入导线截面积 16 mm2-35 mm2 2.5 mm2-4 mm2 箱体材料 铝 保护等级 IP50 失效故障指示 LED报警 劣化指示 可选配

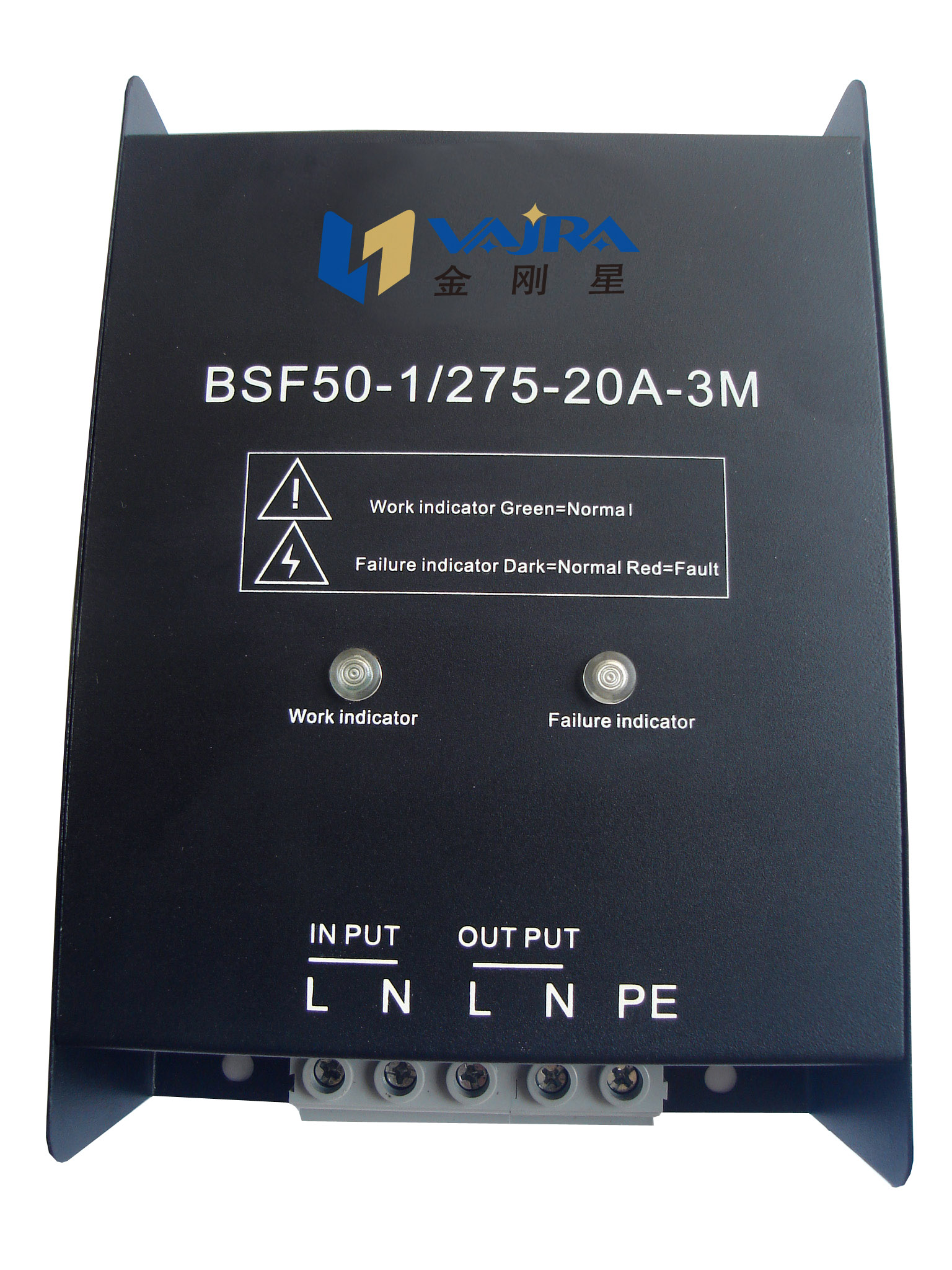

型号 VS BSF50-1/275-20A-3M VS BSF120-3/385-3M 工频 50/60Hz 50/60Hz 最大持续工作电压Uc 275Vac 385 Vac 额定电流IL 20A 63A 保护模式 单相L-N,N-PE,L-PE 三相保护（L-N,N-PE,L-L,L-PE） 最大放电电流 （8/20µs）Imax L-N 50KA 120KA N-PE 50KA 120KA 响应时间tA ≤25ns ≤25ns 漏电电流 ＜500uA ＜0.1mA 电压保护水平Up@6KV 1.2/50µs﹠3KA 8/20 µs ≤750V ≤800V 箱体材料 钢 保护等级 IP50 接入导线截面积 单股线35mm2；多股线25mm2 安装 挂墙式安装 运行环境 -40℃～+70℃，湿度95%（25℃） 劣化指示 绿灯（正常）、红色（失效） 遥信告警触点 可选配

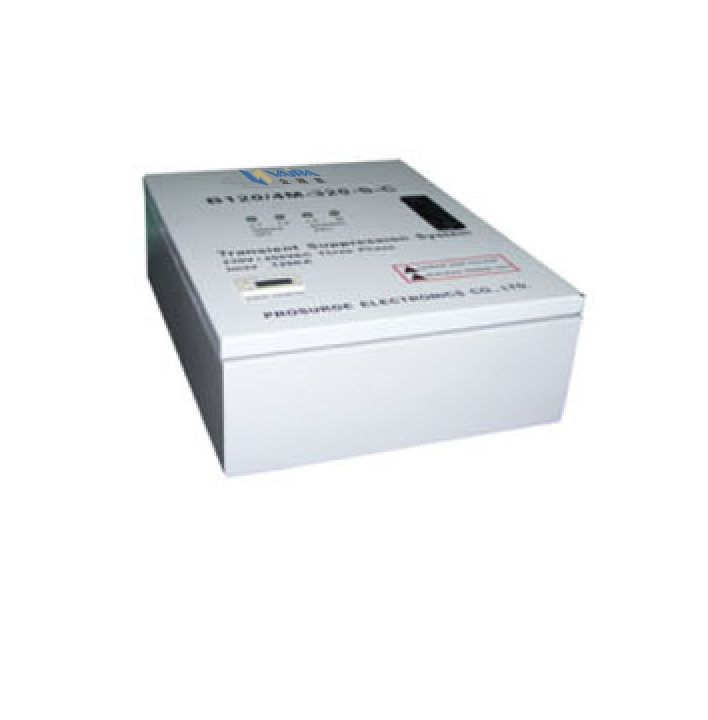

型号 VS B系列 B40 B60 B80 B100 B120 保护模式 三相系列：3P+N、4P 单相系列：1P+N、2P 系统电压Un 220Vac 最大持续工作电压Uc 385 分级 II/B 保护水平Up@In 1.7KV 1.7KV 1.7KV 1.7KV 2.2KV 响应时间tA ＜25ns 标称放电电流（8/20µs）In 20KA 30KA 40KA 50KA 60KA 最大放电电流（8/20µs）Imax 40KA 60KA 80KA 100KA 120KA 故障报警方式 LED灯光报警；蜂鸣报警及故障遥信触点（选配功能） 雷击计数范围 0～999999 保护电路 模块内置动态脱扣装置 面板显示 电源指示，防雷器故障LED报警；雷击计数显示 连接铜导线截面 最小16 mm2单根导线/多股硬绞合线，最大50 mm2多股线 箱体及保护等级 钢，IP50 安装 挂墙式安装 运行环境 -40℃～+70℃，湿度95%（25℃） 箱体颜色 灰白色

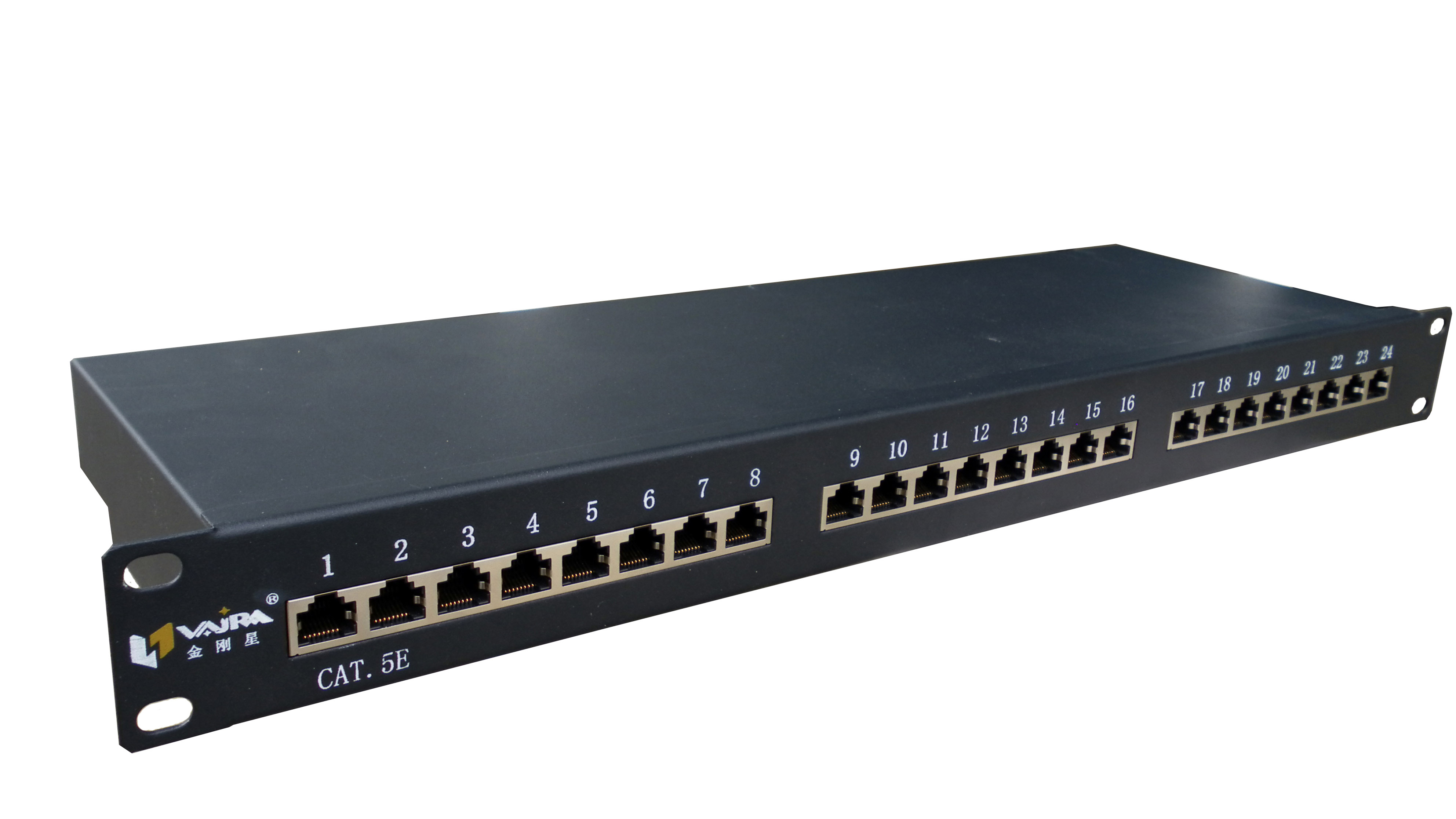

型号 VS-05/RJ45-24R VS-12/RJ45-24R VS-48/RJ45-24R 系统电压（V）Un 5 12 48 最大连续交流工作电压（V）Uc 5/6 12/15 48/60 标称放电电流（8/20µs,KA）In L-L:0.1KA/L-G:1.0KA 额定工作电流（A）IL 0.5A 最大放电电流（8/20µs,KA）Imax 1.0KA 电压保护水平 （8/20µs,V）Up 芯—芯 ≤30 ≤30 ≤60 芯—地 ≤90 ≤90 ≤90 电压保护水平 （1KV/µs,V）Up 芯—芯 ≤20 ≤20 ≤70 芯—地 ≤300 ≤300 ≤300 传输速率（bps）Vs 100Mbps 插入损耗@100MHz(dB) ≤0.5 保护线 1/2,3/6 接头类型IN/OUT RJ45公/母 尺寸(mm) 483×158×45 环境温度(℃) -25℃～+70℃
