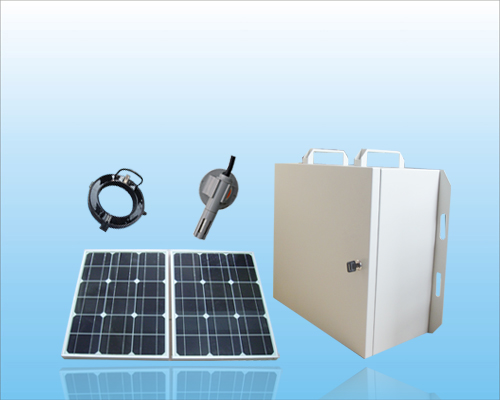

一、概述架空输电线路绝缘子表面的污秽物是空气中自然性污秽和业性污秽各种类型污秽的组合，这种组合加剧了污秽物的降积和危害程度，污秽物通常包含有可溶性的导电性物质和不可溶的吸水性物质，前者遇水溶解后使绝缘于表面污秽层的电导急剧增加，后者虽然本身导电率不高但吸取空气中的水份后促使了污秽层中导电性物质的电导增大。污秽物粘附在输电线路绝缘手表面后．在大雾、露水、毛毛雨的情况下，污秽层中的带电离子增加，形成导电的水膜，降低绝缘子的绝缘性能．使其表面的泄漏电流增大，当泄漏电流增加到一定程度时，就会发生输电线路的污闪事故。判断绝缘子表面污秽的常用方法有：等值附盐密度法；整体表面电导率法；泄漏电流脉冲计数法；泄漏电流等值法等。输电线路绝缘子污秽在线监测系统采用先进的传感器测量盐密技术，实现对现场输电线路绝缘子污秽程度的实时监测。二、主要功能（1）输电线路绝缘子污秽在线监测系统能通过传感器实时采集监测的盐密参数。（2）时盐密地图提供实时盐密地图。地图的绘制遵循南方电网污秽图绘制的相关规定。在盐密电子污区分布图中不同电压等级的高压线和不同级别污区的划分及着色均遵循该标准。实时盐密电子地图用来在监测中心工作站上实时反映监测终端采集到的盐密和其他相关数据，信息可以实时动态刷新。运行部门可用来监测输变电设备动态变化的实时盐密情况，为输变电设备的清扫、评价外绝缘耐污能力、适时调爬提供依据。（3）大（饱和）盐密地图提供最大（饱和）盐密地图。绘制原则同上。最大（饱和）盐密地图用来在监测中心工作站上反映在数据监测终端所安装的区域内出现的最大盐密值，为运行单位提供在污区分布图绘制及绝缘配置方面的参考。（4）绘制参考曲线输电线路绝缘子污秽在线监测系统的监测中心提供采用曲线方式显示数据监测终端监测点温度，湿度，及盐密数据与时间的曲线。可以使电力部门随时、方便、直观的了解监测点输变电设备的历史盐密变化情况，并可结合温度、湿度与时间关系的信息分析监测点输变电设备的积污规律及自清洗率，做出相应对策。三、技术指标名称技术指标工作电压 DC12V 功率 5W 通信方式 3G/GPRS/CDMA 盐密测量范围 0～0.8mg/cm2 温度测量范围 -40℃～+120℃，准确度：≤±0.5℃；相对湿度测量范围 0～100%RH，准确度：≤±3%RH；工作温度范围 -40℃～+85℃；防护等级 IP66

产品概述

技术参数

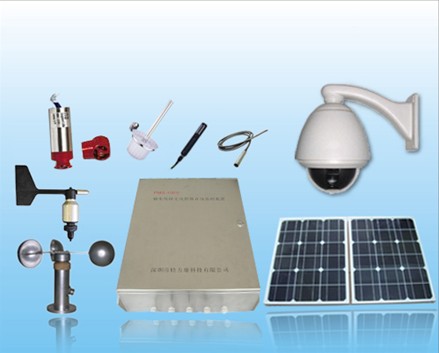

高压输电线路状态在线监测

一、概述高压输电线路状态在线监测系统主要用于监视特高压输电线路运行情况、诊断输电线路设备状态。高压输电线路状态在线监测系统（OMDS），通过各种探测器，探测到输电线的温度、湿度、风速、风向、泄漏电流、覆冰状况、视频图像或图片等数字化信息，通过GPRS/CDMA通道，上传到特高压输电线路状态在线监测监视中心，同时可通过内部网登录各种内部管理系统和调度自动化系统。监控中心设有LCD拼接大屏幕系统，各种在线监测数据、图象、视频和抢修车辆位置等信息能直观显示在大屏幕上，使监控人员能及时监视设备运行情况，准确判断设备状态和现场情况，指挥车辆和专业人员处理各种输电线路的检修和抢修工作。二、主要功能 1、能探测空气温度； 2．能探测线表温度（高压终端场专用）； 3．高压输电线路状态在线监测系统能探测湿度； 4．能探测风速和风向； 5．能探测气压； 6．能探测雨量； 7．能探测绝缘子的泄漏电流，计算出污闪告警； 8．能探测覆冰的厚度，计算覆冰告警； 9．能上传视频图像或图片，实时监控现场； 10．高压输电线路状态在线监测系统具备太阳能供电； 11．具备防雷击设计； 12．设计防腐、防高磁、防高圧； 13．传输通信通道可以兼容PRS、CDMA、3G、Internet或性能更优越的通讯形式;

产品概述

技术参数

输电线路导线风偏（舞动、弧垂）在线监测系统

1、输电线路导线风偏（舞动、弧垂）在线监测系统概述输电线路导线风偏（舞动、弧垂）在线监测系统，由气象采集单元、风偏采集单元、子站和数据处理系统组成，气象采集单元和子站安装在输电线路杆塔上，风偏采集单元安装在导线上。气象采集单元和风偏采集单元子把采集的气象参数、风偏角、倾斜角，传输到子站，然后通过无线网络方式向数据处理系统发送，数据处理系统完成对监测数据的转换和处理。输电线路导线风偏（舞动、弧垂）在线监测系统的使用，便于运行部门在紧急状况下制定应对措施，同时也为线路设计时考虑气候条件、设定预防水平提供可靠依据。导线风偏（舞动、弧垂）是威胁架空输电线路安全稳定运行的重要因素之一，常常造成线路跳闸、导线电弧烧伤、断股、断线等严重后果。由于近些年来我国输电线路发生的导线风偏、舞动、弧垂闪络跳闸事故较多，导致了线路跳闸停运，给电网的安全稳定运行造成了较大的危害，并且风偏的发生常伴有大风和雷雨现象，给故障的判断及查找带来一定的困难。因此我公司特别研发了我们这款产品。 2、输电线路导线风偏（舞动、弧垂）在线监测系统的主要功能 1）具有对导线风偏（舞动、弧垂）的实时监测和报警功能。 2）利用运营商已有的3G/GPRS/CDMA网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。 2）前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。 3）系统采用了多层屏蔽技术，线路上部署的系统采用统一的金属外壳封装，外壳内测量传感器也具有金属屏蔽外壳，具有屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。 4）数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。 5）线路上部署的系统采用低功耗设计，在保障采集频率的前提条件下，动态调整设备功耗甚至采用休眠技术以达到节电要求。

产品概述

技术参数

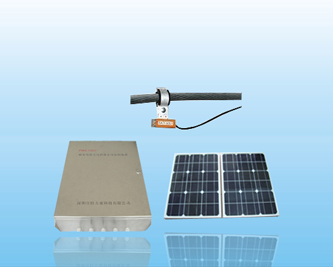

输电线路导线温度在线监测系统

1、输电线路导线温度在线监测系统概述输电线路导线温度在线监测系统从导线温度与输电线路载流量的关系入手，基于导线运行温度的输电线路动态增容理论模型，提出了高压输电线路导线温度在线监测系统的总体结构，在测温终端采用太阳能与蓄电池结合供电的方式，很好地解决了测温终端取电困难的问题。导线温度监测的量为：双路导线温度。为输电线路增容提供决策依据。输电线路是电力系统的重要组成部分，目前我国电力紧缺现象严重，采用耐热导线、提高导线截面积等传统增容技术存在建设周期长，输电走廊征用困难、耗资大等问题。因此，对提高现有输电线路传输容量的研究显得尤为重要。 2、输电线路导线温度在线监测系统的主要功能 1）输电线路导线温度在线监测系统具有对导线温度的实时监测和显示。 2）利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。 3）前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。提供数据诊断、现场预警、报警功能。 4）系统采用了多层屏蔽技术，线路上部署的系统采用统一的金属外壳封装，外壳内测量传感器也具有金属屏蔽外壳，具有屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。 5）数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。 6）线路上部署的系统采用低功耗设计，在保障采集频率的前提条件下，动态调整设备功耗甚至采用休眠技术以达到节电要求。 7）数据采集信号为数字信号，全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。

产品概述

技术参数

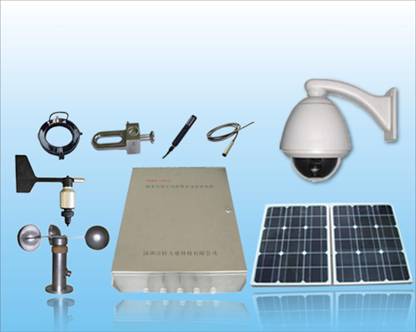

输电线路视频监测

“输电线路视频监测”，专业针对性很强，主要针对高压输变电线路的森林树成长对线路的威胁、积雪无法巡线的威胁、塔基挖沙的威胁、塔基被盗的威胁，而设计的系统。“输电线路视频监控”是基于公网无线GPRS/EDGE/CDMA1X/3G EVDO的数据通道为传输手段，从而实现对高压输变电线路/塔基情况进行在线实时监测。同时具备强大的监控中心，既能支持告警实时抓拍图片，也能支持实时视频。同时通过自身太阳能供电，完成全天候工作，达到实时监控的效果。输电线路视频监测的工作原理：摄像头采集到的模拟视频信号，如：塔基环境、线路、塔下作业图像，送到无线视频终端，经过数字化、视频压缩编码后，通过GPRS/EDGE/CDMA1X/3G EVDO无线网络、internet网送到视频监控中心，在监控中心上对视频流进行解码，即可看到摄像头拍摄的现场视频画面。输电线路视频监测的功能特点： 1、系统高稳定性，保证设备正常运转远程数据图像采集器主机芯片德国进口，所有器件采用工业级、低功耗、高稳定性的ARM嵌入式处理器设计；在软件上使用稳定的、精简的嵌入linux操作系统内核版本和具备写平衡的文件系统，使得系统具备性能稳定、安全可靠的高效特性，满足长时间、不间断工作而免维护的需求。 2、高清晰数字视频及图片即时获取。 3、塔基红外探测外力告警。当有外力告警时，三鉴红外探测器及时探测，上报警情。 4、远端可拍，近端可控。图像监控客户端连接互联网后，可通过监控服务器的中转实时向远程数据图像采集器发送摄像头变焦、云台角度偏转等指令，对摄像机进行控制。 5、便捷的供电方式及电源管理功能。远程数据图像采集器采用12V蓄电池供电，一次充电可连续工作3天以上，如果使用太阳能充电系统，可以长期在野外使用。远程数据图像采集器带有电源管理功能，可以根据需要切断外部摄像头、云台的供电以延长蓄电池的工作时间。 6、强大的图像监控终端。

产品概述

技术参数

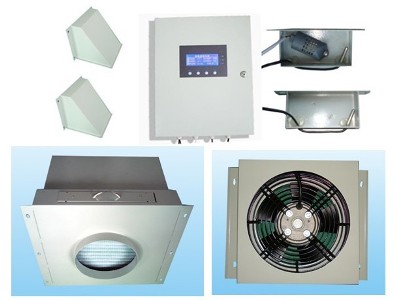

输电线路等值覆冰监测装置

输电线路等值覆冰监测装置，采用准确的监测分析方法和实用的数学模型，对输电线路覆冰状态进行实时监测，能够对在恶劣大气环境中运行的高压输电线路及变电站绝缘子的覆冰（雪）情况进行在线监测。系统通过无线接力、3G/GPRS/EDGE/CDMA1X网络对数据进行传输，专家分析系统综合温度、湿度、风速、风向、气压、拉力、倾角等参数，判断绝缘子的运行状况是否安全，有无发生冰闪的可能，并结合现场图像可直观的看到线路覆冰（雪）程度，再附以风速及定位系统发回的杆塔位移量，可推测出该段输电线路发生“鞭击现象”的可能性，对存在不安全因素的输电线路及时进行多种方式报警，指导检修和清扫。并对其覆冰（雪）的发展趋势加以分析，为决策指挥提供依据。输电线路等值覆冰监测装置的主要功能有：1、具有对导地线覆冰状态的实时监测和组态显示。2、实时数据监测结合可视视频画面，清楚的了解现场的覆冰状况。3、输电线路等值覆冰监测装置采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。4、利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。5、输电线路等值覆冰监测装置，采用低功耗设备，达到节能

产品概述

技术参数

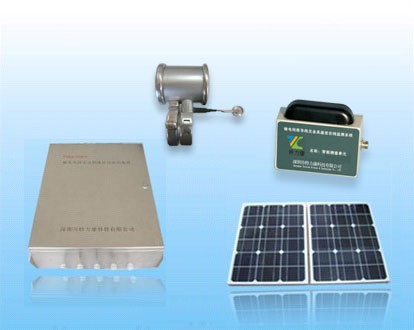

输电线路导线弧垂监测装置

一、输电线路导线弧垂监测装置的概述导线弧垂是威胁架空输电线路安全稳定运行的重要因素之一，常常造成线路跳闸、导线电弧烧伤、断股、断线等严重后果。由于近些年来我国输电线路发生的导线风偏、舞动、弧垂闪络跳闸事故较多，导致了线路跳闸停运，给电网的安全稳定运行造成了较大的危害，并且风偏的发生常伴有大风和雷雨现象，给故障的判断及查找带来一定的困难。二、输电线路导线弧垂监测装置的组成输电线路导线弧垂监测装置是由气象采集单元、风偏采集单元、子站和数据处理系统组成，气象采集单元和子站安装在输电线路杆塔上，风偏采集单元安装在导线上。气象采集单元和风偏采集单元子把采集的气象参数、风偏角、倾斜角，传输到子站，然后通过无线网络方式向数据处理系统发送，数据处理系统完成对监测数据的转换和处理。输电线路导线弧垂监测装置的使用，便于运行部门在紧急状况下制定应对措施，同时也为线路设计时考虑气候条件、设定预防水平提供可靠依据。三、输电线路导线弧垂监测装置的功能 1、具有对导线弧垂的实时监测和报警功能。 2、利用运营商已有的3G/GPRS/CDMA网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。 3、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。 4、系统采用了多层屏蔽技术，线路上部署的系统采用统一的金属外壳封装，外壳内测量传感器也具有金属屏蔽外壳，具有屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。 5、数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。 6、线路上部署的系统采用低功耗设计，在保障采集频率的前提条件下，动态调整设备功耗甚至采用休眠技术以达到节电要求。

产品概述

技术参数

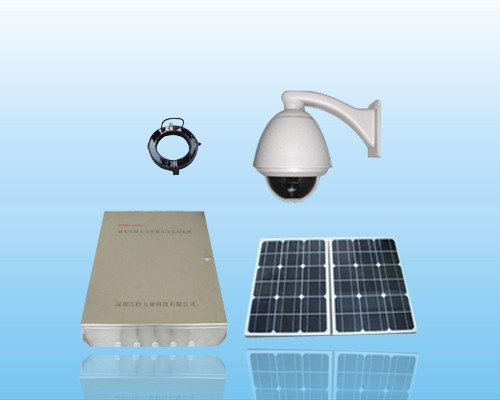

特力康输电线路污秽监测装置

输电线路污秽监测装置，能够对高压运行环境中绝缘子泄漏电流和监测点微气象状况进行实时监测。当现场环境湿度变化、绝缘子表面污秽物过多、绝缘子覆冰、零值绝缘子等因素引起绝缘子泄漏电流增大时，装置能够及时向线路运行维护部门发出预/报警信息。输电线路污秽监测装置的挂网运行，不仅能够在一定程度上降低绝缘子闪络、跳闸等事故发生的概率；而且能够为总结绝缘子电气性能下降规律、绝缘子闪络与其微气象、微环境变化之间的关系提供理论依据，为线路运行维护部门逐步实现从“定期检修”到“状态检修”的转变提供宝贵的现场运行资料。输电线路污秽监测装置的主要功能：1、利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。2、输电线路污秽监测装置的系统服务器以报表、泄漏电流与环境温湿度变化对比曲线、泄漏电流脉冲波形等多种分析手段对运行中绝缘子的泄漏电流进行定性、定量分析和趋势预测；3、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。4、输电线路污秽监测装置系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。5、系统采用低功耗设计，动态调整设备功耗达到节电要求。

产品概述

技术参数

输电线路覆冰在线监测系统

深圳市特力康电子有限公司是是专业研发、生产、销售输电线路覆冰在线监测系统的一家高新技术公司。输电线路覆冰是温度、湿度、风速、风向等诸多因素共同影响的结果，并通过导线舞动、导线悬垂改变、相间安全距离减小、对连接点处产生剪切力和拉力、不平衡张力对杆塔及导线产生拉拽和振动等现象影响线路的安全。输电线路覆冰在线监测系统主要用于监控高压输变电线路冰情、绝缘子污闪、雷击、山火等情况，同时针对不法分子偷盗高压铁塔进行预警和监控，这款高压输变电/塔基视频监控防盗预警系统，通过无线GPRS/CDMA传输方式，对输电线路铁塔被盗情况进行实时在线监测，同时通过视频可以清晰看到现场情况，提高输电线路运行的安全性。输电线路覆冰在线监测系统的组成和原理：本系统主要包括太阳能板，远程数据图像采集器（下位机），红外探头（可选），图像监控服务器和图像监控客户端。通过摄像头采集到的模拟视频信号送到无线视频终端，经过数字化、视频压缩编码后，通过CDMA/GPRS无线网络、internet网发送到视频监控中心，在监控中心上对视频流进行解码，即可看到摄像头拍摄的现场视频画面。同时终端可安装红外探测器，来判断是否有人攀爬铁塔，触发摄像机拍摄现场画面。输电线路覆冰在线监测系统的主要功能有： 1、高清晰数字图片即时获取；2、系统高稳定性，保证设备正常运转；3、远端可拍，近端可控； 4、实时采集现场数据；5、清晰红外夜视功能 6、夜视远距效果7、超强防寒、镜头自动除霜功能 8、电源管理功能 9、便捷的太阳能供电方式 10、支持集成，可扩展性 11、强大的图像监控终端12、终端探测警情，立即报警同时触发视频监控。地址：深圳市龙岗区坂田上雪科技工业城北区8号1栋7楼手机：15920774859 肖海桃电话：0755-61218958 传真：0755-29500259 邮箱：2574270204@qq.com 邮编：518129 网址：http://www.tlkdz.com

产品概述

技术参数

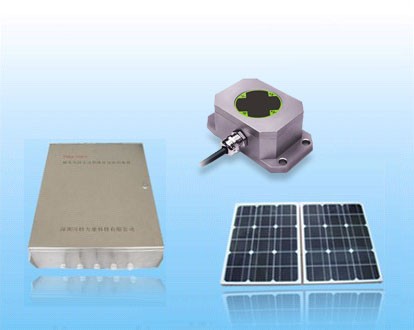

输电线路杆塔倾斜在线监测系统

1、输电线路杆塔倾斜在线监测系统概述输电线路杆塔倾斜在线监测系统，用于对输电线路特殊地段的杆塔倾斜状况及外部环境参数的在线监测。通过对杆塔横向倾斜、纵向倾斜等数据的在线监测，结合线路设计参数给出杆塔倾斜的预警信息，为线路运行和设计部门提供实际依据，通过预警，使运行部门及时掌握杆塔安全运行情况，减少因杆塔倾斜而引发的事故;协助运行部门查找杆塔故障点，并对故障类型进行判断。杆塔倾斜传感器将采集到的杆塔横向倾斜、纵向倾斜、复合倾斜等数据通过3G/GPRS/EDGE/CDMA1X发送到监测中心，监测中心对横向倾斜、纵向倾斜等状态参数进行数据存储、显示、统计报表并结合杆塔自身设计参数进行分析，完成杆塔倾斜的多参数预警功能。 2、输电线路杆塔倾斜在线监测系统的主要功能 1）具有对杆塔倾斜状态的实时监测。 2）利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。 3）前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。 4）数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。 5）系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。极强的抗干扰、抗雷击、确保系统运行稳定可靠。 6）防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。 7）输电线路杆塔倾斜在线监测系统采用低功耗设计，动态调整设备功耗达到节电要求。 8）采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。
