16路数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输16路高品质（10Bit）非压缩视频信息和1路控制信号。它采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。可选音频、数据、开关量、以太网信号、E1及电话。本产品是在多路视频光端机基础上，通过小型化和优化设计后的技术结晶。产品具有优良的性价比，可以完全取代传统的小容量PFM 模拟光端机产品，而且性能更稳定、技术指标更优越。现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。产品特点 10 位数字编码及无压缩式视频传输支持任何高分辩率视频信号 5Hz-10MHz 视频通道自动兼容 PAL 、NTSC 、SECAM 视频制式带 APC 电路，输出光功率恒定，动态范围大在光功率允许范围内视频质量与传输距离无关支持视频、数据、音频的并行传输，双向/单向可选使用过程中无需停机维护，可带电热插拔千兆光纤传输，大容量，易升级电源和其它参数状态指示的 LED 可监视系统的运行状况支持任何高分辨率视频信号支持视频无损再生中继支持RS232/RS485/RS422或曼彻斯特码先进自适应技术，使用时无需进行现场的电气或光学调节工业级模块化设计使设备可靠灵活可自动恢复过载保护独特全内置电源设计台式、壁挂式、19英寸1U机架式支持用户定制适用环境安防系统电视医疗高保真视频电视电话会议楼宇实时监控控制系统智能交通监控系统（ ITS）远程多媒体教学 / 校园监控长距离广播电视传输系统光纤特性波长：单模1310nm/1550nm；多模850nm/1310nm 光纤芯数：收发双芯，收发单芯发送功率： -9dBm/-5dBm 传输长度： 0-40公里/100公里接收灵敏度：优于-36dBm 连接器： SC/FC/ST 特点：可根据用户需求定制为不同的接口类型。视频特性视频接口数： 16路视频视频接口形式： BNC 信号制式： PAL/NTSC/SECAM 标称输入输出电平： 1Vp-p 视频输入 / 输出阻抗: 75Ω不平衡) 视频输入 / 输出电压: 1VP - P(峰- 峰值) 视频带宽： 8MHz 视频采样： 15MHz高速采样微分增益：（ 10%-90%APL） DG

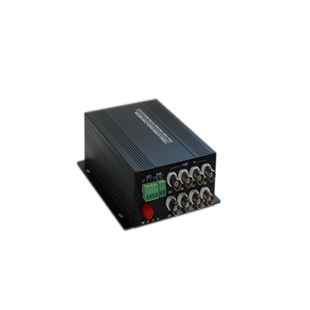

8路数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输8路高品质（10Bit）非压缩视频信息和1路控制信号。它采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。可选音频、数据、开关量、以太网信号、E1及电话。本产品是在多路视频光端机基础上，通过小型化和优化设计后的技术结晶。产品具有优良的性价比，可以完全取代传统的小容量PFM 模拟光端机产品，而且性能更稳定、技术指标更优越。现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。产品特点 10 位数字编码及无压缩式视频传输支持任何高分辩率视频信号 5Hz-10MHz 视频通道自动兼容 PAL 、NTSC 、SECAM 视频制式带 APC 电路，输出光功率恒定，动态范围大在光功率允许范围内视频质量与传输距离无关支持视频、数据、音频的并行传输，双向/单向可选使用过程中无需停机维护，可带电热插拔千兆光纤传输，大容量，易升级电源和其它参数状态指示的 LED 可监视系统的运行状况支持任何高分辨率视频信号支持视频无损再生中继支持RS232/RS485/RS422或曼彻斯特码先进自适应技术，使用时无需进行现场的电气或光学调节工业级模块化设计使设备可靠灵活可自动恢复过载保护独特全内置电源设计台式、壁挂式、19英寸1U机架式或4U插卡式支持用户定制适用环境安防系统电视医疗高保真视频电视电话会议楼宇实时监控控制系统智能交通监控系统（ ITS）远程多媒体教学 / 校园监控长距离广播电视传输系统光纤特性波长：单模1310nm/1550nm；多模850nm/1310nm 光纤芯数：收发双芯，收发单芯发送功率： -9dBm/-5dBm 传输长度： 0-40公里/100公里接收灵敏度：优于-36dBm 连接器： SC/FC/ST 特点：可根据用户需求定制为不同的接口类型。视频特性视频接口数： 8路视频视频接口形式： BNC 信号制式： PAL/NTSC/SECAM 标称输入输出电平： 1Vp-p 视频输入 / 输出阻抗: 75Ω不平衡) 视频输入 / 输出电压: 1VP - P(峰- 峰值) 视频带宽： 8MHz 视频采样： 15MHz高速采样微分增益：（ 10%-90%APL） DG

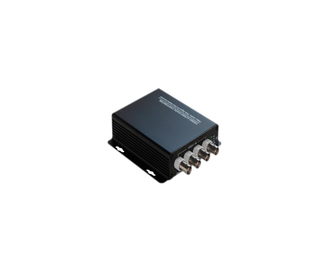

4路数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输4路高品质（10Bit）非压缩视频信息和1路控制信号。它采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。可选音频、数据、开关量、以太网信号、E1及电话。本产品是在多路视频光端机基础上，通过小型化和优化设计后的技术结晶。产品具有优良的性价比，可以完全取代传统的小容量PFM 模拟光端机产品，而且性能更稳定、技术指标更优越。现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。产品特点 10 位数字编码及无压缩式视频传输支持任何高分辩率视频信号 5Hz-10MHz 视频通道自动兼容 PAL 、NTSC 、SECAM 视频制式带 APC 电路，输出光功率恒定，动态范围大在光功率允许范围内视频质量与传输距离无关支持视频、数据、音频的并行传输，双向/单向可选使用过程中无需停机维护，可带电热插拔千兆光纤传输，大容量，易升级电源和其它参数状态指示的 LED 可监视系统的运行状况支持任何高分辨率视频信号支持视频无损再生中继支持RS232/RS485/RS422或曼彻斯特码先进自适应技术，使用时无需进行现场的电气或光学调节工业级模块化设计使设备可靠灵活可自动恢复过载保护独特全内置电源设计台式、壁挂式、19英寸1U机架式或4U插卡式支持用户定制适用环境安防系统电视医疗高保真视频电视电话会议楼宇实时监控控制系统智能交通监控系统（ ITS）远程多媒体教学 / 校园监控长距离广播电视传输系统光纤特性波长：单模1310nm/1550nm；多模850nm/1310nm 光纤芯数：收发双芯，收发单芯发送功率： -9dBm/-5dBm 传输长度： 0-40公里/100公里接收灵敏度：优于-36dBm 连接器： SC/FC/ST 特点：可根据用户需求定制为不同的接口类型。视频特性视频接口数： 4路视频视频接口形式： BNC 信号制式： PAL/NTSC/SECAM 标称输入输出电平： 1Vp-p 视频输入 / 输出阻抗: 75Ω不平衡) 视频输入 / 输出电压: 1VP - P(峰- 峰值) 视频带宽： 8MHz 视频采样： 15MHz高速采样微分增益：（ 10%-90%APL） DG

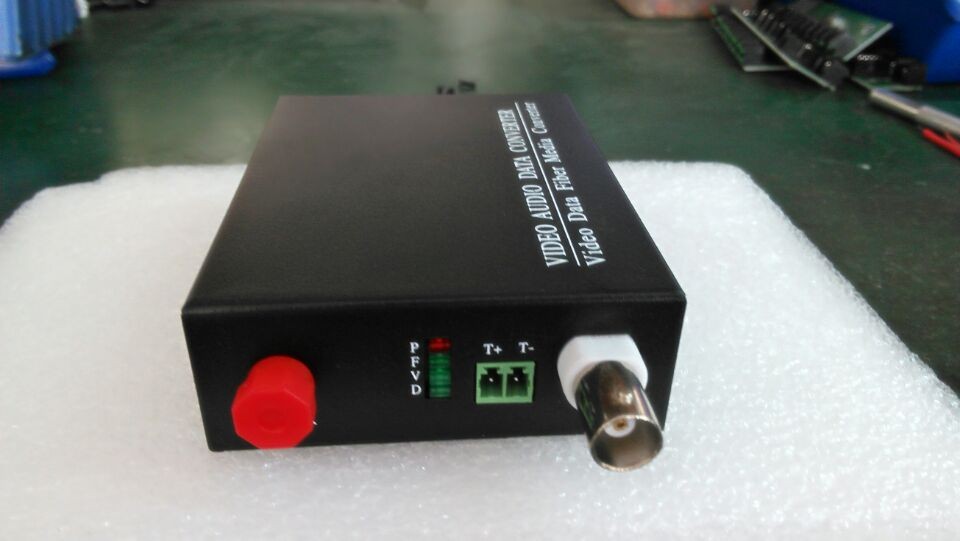

1路数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输1路高品质（8Bit或10Bit）非压缩视频信息和1路控制信号，可选音频、数据、开关量、以太网信号、E1及电话。本产品现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。产品特点 8或10 位数字编码及无压缩式视频传输 支持任何高分辩率视频信号 5Hz-10MHz 视频通道 自动兼容 PAL 、NTSC 、SECAM 视频制式 带 APC 电路，输出光功率恒定，动态范围大 使用过程中无需停机维护，可带电热插拔 千兆光纤传输，大容量，易升级 电源和其它参数状态指示的 LED 可监视系统的运行状况 支持视频无损再生中继 先进自适应技术，使用时无需进行现场的电气或光学调节 工业级模块化设计使设备可靠灵活 可自动恢复过载保护 独特全内置电源设计适用环境 安防系统 电视医疗 高保真视频电视电话会议 楼宇实时监控控制系统 智能交通监控系统（ ITS） 远程多媒体教学 / 校园监控 长距离广播电视传输系统视频特性 视频接口数： 1路视频 视频接口形式： BNC 视频输入 / 输出阻抗: 75Ω不平衡) 视频输入 / 输出电压: 1VP - P(峰- 峰值) 视频带宽： 8MHz 视频采样： 15MHz高速采样 微分增益：（ 10%-90%APL） DG

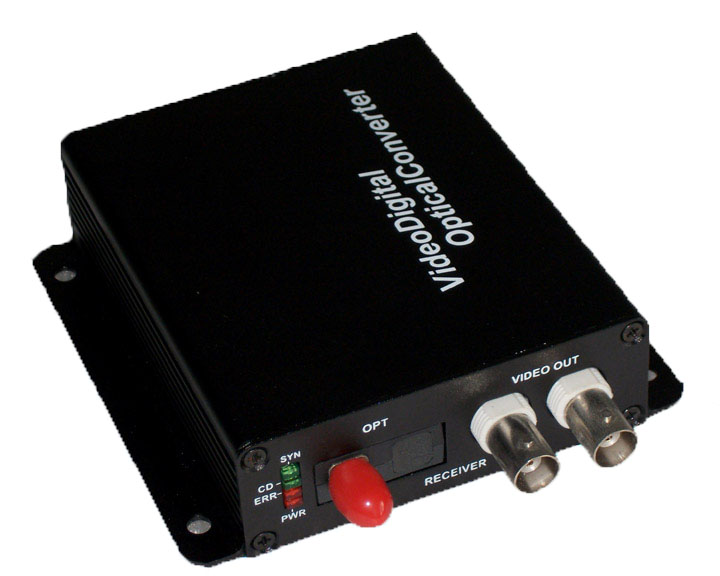

详细介绍产品介绍：2路数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输2路高品质（10Bit）非压缩视频信息和1路控制信号，可选音频、数据、开关量、以太网信号、E1及电话。本产品现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。产品特点 10 位数字编码及无压缩式视频传输支持任何高分辩率视频信号 5Hz-10MHz 视频通道自动兼容 PAL 、NTSC 、SECAM 视频制式带 APC 电路，输出光功率恒定，动态范围大在光功率允许范围内视频质量与传输距离无关支持视频、数据、音频的并行传输，双向/单向可选使用过程中无需停机维护，可带电热插拔千兆光纤传输，大容量，易升级电源和其它参数状态指示的 LED 可监视系统的运行状况支持任何高分辨率视频信号支持视频无损再生中继支持RS232/RS485/RS422或曼彻斯特码先进自适应技术，使用时无需进行现场的电气或光学调节工业级模块化设计使设备可靠灵活可自动恢复过载保护独特全内置电源设计台式、壁挂式、19英寸1U机架式或4U插卡式支持用户定制适用环境安防系统电视医疗高保真视频电视电话会议楼宇实时监控控制系统智能交通监控系统（ ITS）远程多媒体教学 / 校园监控长距离广播电视传输系统光纤特性波长：单模1310nm/1550nm；多模850nm/1310nm 光纤芯数：收发双芯，收发单芯发送功率： -9dBm/-5dBm 传输长度： 0-40公里/100公里接收灵敏度：优于-36dBm 连接器： SC/FC/ST 特点：可根据用户需求定制为不同的接口类型。视频特性视频接口数： 2路视频视频接口形式： BNC 信号制式： PAL/NTSC/SECAM 标称输入输出电平： 1Vp-p 视频输入 / 输出阻抗: 75Ω不平衡) 视频输入 / 输出电压: 1VP - P(峰- 峰值) 视频带宽： 8MHz 视频采样： 15MHz高速采样微分增益：（ 10%-90%APL） DG

名称：AD1024 系列 大型矩阵切换/控制系统 型 号：AD1024 系列 价 格：0 ● 全部设置菜单编程 ● 10 个可扩展的RS232 端口，可最多扩至40 个 ● 图形化用户界面的基于Win98/WinNT4.0 的编程软件包 ● 屏幕显示内容包括：预置位编号和标题、摄像机编号和标题、监视器状态、时间和日期 详细介绍 产品类别:AD 矩阵 产品型号:AD1024大型CCTV 矩阵 产品描述 AD1024 是最先进的密集型结构矩阵切换/ 控制系统。具有功能全面、预安装、系统模块化的特点，专为规模最大的、要求最高的CCTV用户设计，比如游乐场、机场、公司或政府机构，以及大型医疗中心。基于微处理器的切换/控制系统使整个电子监控系统自动化，单人或多人都可控制自如。AD1024 具有强大的宏编程功能，即使是最复杂、要求最高的系统安装，也都非常简易。每个管理员可在AD2078 键盘上根据习惯上根据习惯随意定义按键功能，以执行复杂的多任务。单CPU 可控制一个完整的1024 路输入和128 路输出CCTV 系统。可将多个16路输入和4路输出模块任意组合为预组装系统。多系统的联网编程可自如切换控制多达8192路输入，达到目前最高的系统容量要求。基于Windows的系统设置软件使设定及存取系统参数的步骤极为简单。图形化用户界面软件提供了简单明了的图标报警管理，鼠标及触摸屏使CCTV监控管理延伸至每个角落。可选的热键提供备份支持，以确保系统连续运行。 系统特点 ● 全部设置菜单编程 ● 10 个可扩展的RS232 端口，可最多扩至40 个 ● 图形化用户界面的基于Win98/WinNT4.0 的编程软件包 ● 屏幕显示内容包括：预置位编号和标题、摄像机编号和标题、监视器状态、时间和日期 ● 单独的监视器巡视 ● 64 个通用巡视，35 个事件定时器，64个成组切换 ● 自动报警调用，最多处理1024个报警输入 ● 5 种报警显示/3 种清除方式 ● 4 张报警联系表 ● 系统可分区控制：输入、输出的键盘 ● 基于模块化的微处理器和密集型的矩阵结构 ● 单个CPU 系统可切换1024 路视频输入，128 路视频输出 ● 通过联网系统可切换8192 路视频输入，128 路视频输出 ● 可通过视频环接面板环接视频输入 ● 可选择的双CPU“热开关” ● 内部视频丢失检测 ● 可由用户定义的宏键功能 ● 可控制录像机（VCR 和数码录像机） ● 可控制 定速变速的云台以及快球 ● 微处理机模块化，高密度矩阵设计 ● 最大输入1024 路，最大输出128 路 一般指标 ● 带宽：17MHz ● 信噪比：－ 65db（Vp-p vs.Vrms noise） ● 频谱响应：± 0.5db～12MHz ● 串扰： ● 相邻通道：－ 55dB（3.58MHz 时） ● 输入到输入：－ 70dB（3.58MHz 时） ● 微分延迟：± 1.0° ● 微分相位：≤ 1.5° ● 微分增益：≤ 1.0% ● 倾斜：≤ 0.5% ● 增益：额定值± 1dB ● 回程损耗（输入/ 输出）：≥ 40dB ● DC 级别（视频信号）：0 Ｖ ● 切换：完全的矩阵点切换EIA RS-170 和NTSC，CCIR 和PAL（X 类）型 ● 切换速率：＜ 16ms（典型值） ● 相位调节：切换机箱之间180°行隔调节 ● 永久性存储器：设置信息可存储至少5 年 ● 屏幕显示内容：日期/ 时间、视频输入号、视频输入标题、场景编号、场景标题、监视器 ● 状态和报警标题字符：英文 电气指标 电压： ● AD1024RX 系列：220/230VAC，50/60 Hz ● ADS1024R 系列：220/230VAC，50/60 Hz 功率： ● AD2010，AD2020 系列：40W（通常）最大60W（在16 模块下） 连接 ● 视频输入：0.5～2.0Vp-p，复合信号BNC ● 视频输出：1.0Vp-p，复合信号BNC ● ＲＳ 232 ：10 个8 针 RJ-45（可扩展），可选的端口扩展器，每端口可扩为4 个（最多10 个端口） 机械指标 ● 安装：19 〃EIA 支架安装 ● 尺寸：267（高）× 483（宽）× 470（长）mm（10.5 〃×19 〃× 18.5 〃） ● 单机重量：AD2010，AD2020 系列：31kg 有16 个模块 ● AD1024CUP，AD1024CPUX：4.5kg（10 lbs） ● 颜色：米色 环境指示 ● 温度：0 °～60℃（32 °～140 °F） ● 湿度：90%RH（无冷凝） 认证标准 FCC UL CE

名称：AD2079系统主控键盘（三维控制杆） ● 三维旋转变速焦操纵杆 ● 优秀的可靠 性及耐用性 ● 摄像机/ 监视器选择 ● LED 显示（有亮度控制） ● 预设置，花样扫 描，及辅助控制 ● 操纵杆的按钮可控制快球 180°反转 详细介绍 AD2079 键盘是功能强大的多功能系统键盘，可台式和柜式安装，并与所有AD矩阵切换/控制系统兼容，采用敲击 键，操作自如，所设键可使客户登录，预设置和选择监视器，调用摄像机或调用摄像机组，所有系统活动包括巡视和报警，皆可由键盘直接控制。 键盘的三维旋转操纵杆可单手控制固定或可变速的云台或快球，操纵杆也可控制电动透镜的变焦。操作纵杆顶部按钮可使用户快速将快球180°反转，不间断监视正通过快球下方的目标。 按键可控制电动镜头功能（光圈开闭、焦距远近等）及用户编程预设定的内容和予设定的快球及云台的辅助功能，一个锁定键可以使高优先级的用户防止其他用户操作已锁定的摄像机。 LED窗口指示着目前所选的现场，摄像机及监视器以及从键盘输入的数字，键盘还包括一个内部蜂鸣器。收到报警后会鸣5 秒。可调校波特率以便更好地匹配网络服务及与矩阵切换/ 控制系统通讯。 一个自检模式确认通讯端口，LED，操纵杆，蜂鸣器及内存的硬件、软件运行。 ● 三维旋转变速焦操纵杆 ● 优秀的可靠 性及耐用性 ● 摄像机/ 监视器选择 ● LED 显示（有亮度控制） ● 预设置，花样扫 描，及辅助控制 ● 操纵杆的按钮可控制快球 180°反转 ● 透镜、巡视、成组切换、报警控制 ● 卫星现场选择 ● 操作者控制的键盘开关 ● 系统编程 ● 加电自检

名称：AD2091控制码发生/分配器 ● 提供64组曼码输出，可控制64个云台解码器 ● 通过高速数据线与矩阵进行通讯 ● 电源和通讯状态显示 ● 提供方便的可插拨终端连接器 ● DIP设置开关可选择每组曼码输出编号 ● 安装方式可选（桌面、机架或墙面） 详细介绍 本设备可把AD1024CPU高速数据线上的控制信号变换成AD解码器用的控制码(曼彻斯特,最多可提供64个独立的经缓冲的控制码输出。输出分4组，每组16个。每组可控制64个摄像机现场。多台AD2091设备级联，最多可控制1024个摄像机现场，每个输出可用电缆传送1500米远，在端接合适的码线上最多可连接5台解码器。如果需要64个以上的独立控制码输出，可通过高速数据线级联多台AD2091。一个RS-232输出和可选波特率，用于控制RS-232解码器。 ● 提供64组曼码输出，可控制64个云台解码器 ● 通过高速数据线与矩阵进行通讯 ● 电源和通讯状态显示 ● 提供方便的可插拨终端连接器 ● DIP设置开关可选择每组曼码输出编号 ● 安装方式可选（桌面、机架或墙面）

名称：32V1d系列 数字视频光端机 详细介绍 产品介绍：32V1d系列数字视频光端机 32V1d系列数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输32路高品质（10Bit）非压缩视频信息和1路控制信号。它采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。可选音频、数据、开关量、以太网信号、E1及电话。 本产品是在多路视频光端机基础上，通过小型化和优化设计后的技术结晶。产品具有优良的性价比，可以完全取代传统的小容量PFM 模拟光端机产品，而且性能更稳定、技术指标更优越。现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。 产品特点 10 位数字编码及无压缩式视频传输 支持任何高分辩率视频信号 5Hz-10MHz 视频通道 自动兼容 PAL 、NTSC 、SECAM 视频制式 带 APC 电路，输出光功率恒定，动态范围大 在光功率允许范围内视频质量与传输距离无关 支持视频、数据、音频的并行传输，双向/单向可选 使用过程中无需停机维护，可带电热插拔 千兆光纤传输，大容量，易升级 电源和其它参数状态指示的 LED 可监视系统的运行状况 支持任何高分辨率视频信号 支持视频无损再生中继 支持RS232/RS485/RS422或曼彻斯特码 先进自适应技术，使用时无需进行现场的电气或光学调节 工业级模块化设计使设备可靠灵活 可自动恢复过载保护 独特全内置电源设计 台式、壁挂式、19英寸1U机架式 支持用户定制 适用环境 安防系统 电视医疗 高保真视频电视电话会议 楼宇实时监控控制系统 智能交通监控系统（ ITS） 远程多媒体教学 / 校园监控 长距离广播电视传输系统 光纤特性 波长：单模1310nm/1550nm； 多模850nm/1310nm 光纤芯数：收发双芯，收发单芯 发送功率： -9dBm/-5dBm 传输长度： 0-40公里/100公里 接收灵敏度：优于-36dBm 连接器： SC/FC/ST 特点：可根据用户需求定制为不同的接口类型。 视频特性 视频接口数： 32路视频 视频接口形式： BNC 信号制式： PAL/NTSC/SECAM 标称输入输出电平： 1Vp-p 视频输入 / 输出阻抗: 75Ω不平衡) 视频输入 / 输出电压: 1VP - P(峰- 峰值) 视频带宽： 8MHz 视频采样： 15MHz高速采样 微分增益：（ 10%-90%APL） DG

名称：视频光端机综合机架 型 号：N-3910-18S 详细介绍 视频光端机综合机架 视频光端机综合机架/机框是一种能满足用户集中使用、集中管理的最经济型的标准19英寸机架。系统具有过温、过压、过流保护装置。内部采用电压补偿技术，光模块能够得到可靠的、准确的电压供电。可提供8V以下光端机插卡使用，极大提高机房的利用面积。 产品特点： ●标准机箱，可安装在机房机架中，便于统一管理和维护 ●采用模块化电源设计，维护方便，屏蔽性更好 ●防止了电源产生的电磁信号干扰模块组的正常运行 ●机架最多可同时插入14个光端机卡，可以混插不同种的光端机卡 ●支持热插拔功能 ●全符合电信级运营要求，平均无故障工作时间10万小时以上 技术指标： 电气特性： 电源输入：AC 100～240V，AC／DC 12～48V 可选 电源输出：DC ＋5V@16A；DC －5V@4A 纹　　波：≤ 20 mV 噪　　音：≤ 50 mV 电源保护：过压保护、过流保护 功　　耗：≤ 50W 环境特性： 工作温度：－30℃～＋70℃ 工作湿度：0～95％（无冷凝） 机械特性： 长×宽×高（2U机架式）：485×245×90mm 长×宽×高（4U机架式）：485×280×176mm
